RTU-EN01

Изделие:

Краткое описание:

DVPPF02-SL Коммуникационный модуль (серия S) Profibus/DP Slave, для левосторонней шины расширения, DB9 коннектор на Profibus, 12М bps

Производитель: DELTA

Розничная цена: 139202

БЫСТРЫЙ ЗАКАЗ

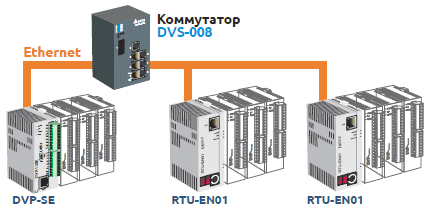

Модуль RTU-EN01 – это cтанция удаленного сбора данных от модулей дискретных и аналоговых входов/выходов контроллеров серии DVP-S для сети Ethernet. Также, выполняет функцию шлюза (конвертор протоколов) между ModBUS RTU / ASCII (RS-485) и ModBUS TCP (Ethernet). Настройка модуля RTU-EN01 осуществляется через программу-конфигуратор DCISoft.

Особенности коммуникационного модуля RTU-EN01

Поддержка протокола Modbus TCP Slave – одновременный опрос через сеть Ethernet до 16 ведущих устройств (ПЛК, HMI, SCADA).
Работа в качестве шлюза Modbus RTU / ASCII (RS485) в Modbus TCP (Ethernet). Со стороны RS485 может опрашивать до 32-х ведомых устройств, поддерживающих протокол Modbus RTU/ASCII.
Автоопределение скорости передачи данных 10/100 Мб/с.
Поддержка сетевых протоколов: ICMP, IP, TCP, UDP, DHCP, NTP, HTTP.
Не требует перекрещенного кабеля при соединении точка-точка (автоопределение MDI / MDI-X).
Поддерживает по внутренней шине до 16 дискретных модулей (макс. 256 точек) и до 8 аналоговых модулей.
Имеет встроенные базовые инструкции контроллера: таймеры, счетчики, часы реального времени, конструкцию IF-THEN.
Позволяет осуществлять настройки через браузер.
Имеет явно заданный MAC-адрес, позволяет настраивать IP-фильтр.

	Библиотека EPLAN для DELTA
	Руководство пользователя RTU-EN
	DCI-Soft для настройки DVPEN01-SL, RTU-EN01, IFD9506, IFD9507, DVPSCM12-SL, DVPSCM52-SL
	DOPSoft 1.01.10
	Сертификат соответствия Модули для контроллеров серий DVP, AH

Технические характеристики коммуникационного модуля станции удаленного сбора данных RTU-EN01

Код заказа	RTU-EN01
Интерфейс Ethernet
Интерфейс	RJ-45 с автоопределением MDI/MDI-X
Количество портов	1 порт
Метод передачи	IEEE802.3, IEEE802.3u
Категория кабеля	Категория 5е, длина максимум 100 м
Скорость передачи	10/100 Мб/сек
Сетевые протоколы	ICMP, IP, TCP, UDP, DHCP, NTP, ModBUS TCP, HTTP
Интерфейсы последовательные	СОМ1	СОМ2
Интерфейс	RS-232, разъем MINI DIN	RS-485, 3-х контактный разъем под винт
Количество портов	1 порт	1 порт
Скорость передачи	19200 б/сек	110 ~ 115200 б/сек
Формат данных	8, N, 1	Любой, кроме без стопового бита (должен быть 1 или 2, ноль нельзя)
Протокол	Delta Configuration	Modbus ASCII / RTU
Соединительный кабель	DVPACAB2A30	-
Окружающая среда
Помехоустойчивость	ESD (IEC 61131-2, IEC 61000-4-2): 8 кВ воздушный разряд EFT (IEC 61131-2, IEC 61000-4-4): линия питания 2 кВ, цифров. входы/выходы 1 кВ; аналоговые и коммуникационные порты 1 кВ; затухающая колебательная волна: линия питания 1 кВ, цифров. входы/выходы 1 кВ RS (IEC 61131-2, IEC 61000-4-3): 26 МГц ~ 1 ГГц, 10 В/м
Рабочая окружающая среда	0 °C ~ 55 °C; 50 ~ 95 % влажности
Параметры хранения	-40 °C ~ 70 °C; 5 ~ 95 % влажности
Степень загрязненности	2
Виброустойчивость	IEC1131-2, IEC 68-2-6 (TEST Fc)/IEC1131-2 & IEC 68-2-27 (TEST Ea)
Электрическая спецификация
Напряжение питания	24 VDC (-15% ~ + 20%), c защитой от переполюсовки
Номинал предохранителя	30 VDC, 1,85 A (самовосстанавливающийся)
Потребляемая мощность	2,0 Вт
Диэлектрическая прочность изоляции	500 В
Вес	116 г

Modbus Remote I/O Communication
File Name	Explanation	Language	Issue Date	File Size
RTU-EN01	Modbus TCP Remote I/O Communication Module	Multilingual	2013-11-21	629KB

DVP Application Manual
File Name	Explanation	Language	Issue Date	File Size
RTU-EN01 Modbus TCP Remote I/O Communication Module	DVP-PLC Application Manual: Extension Module	English	2009-06-04	3.3MB

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

RTU-EN01

Изделие:

Особенности коммуникационного модуля RTU-EN01

Технические характеристики коммуникационного модуля станции удаленного сбора данных RTU-EN01

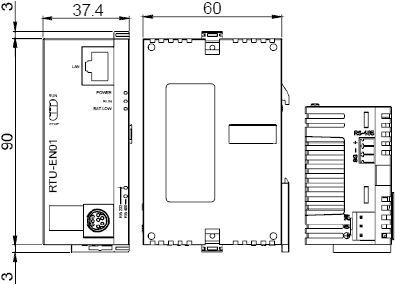

Габаритные размеры, мм
