Control Link - DVPCOPM-SL

DVPCOPM-SL

Изделие:

Краткое описание:

DVPCOMP-SL – это коммуникационный модуль для левосторонней высокоскоростной шины для ПЛК DVP серий SV / SX2 / SA2, позволяющий интегрировать ПЛК данного типа в сеть CANopen (Master / Slave).

Производитель: DELTA

Розничная цена: 111020

БЫСТРЫЙ ЗАКАЗ

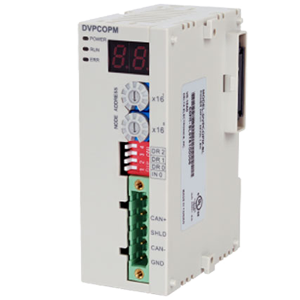

Модуль DVPCOMP-SL – это коммуникационный модуль для левосторонней высокоскоростной шины для ПЛК DVP серий SV / SX2 / SA2, позволяющий интегрировать ПЛК данного типа в сеть CANopen (Master / Slave).

Особенности коммуникационного модуля COMP-SL

Работает по протоколу CANopen стандарта DS301v4.02.
Контроль ошибок: поддержка протокола защиты Heartbeat / Node.
Поддержка сервисов: PDO, SDO, SYNC, Emergency, NMT.
Скорость передачи данных до 1 Мб/с.
Цифровой 2-х символьный дисплей.
Бесплатное ПО для настройки.

	Библиотека EPLAN для DELTA
	DVPCOPM-SL - руководство по настройке
	Руководство по эксплуатации контроллеров DVP28-SV
	DVPCOPM-SL-CAN - руководство по эксплуатации (eng.)
	Сертификат соответствия Модули для контроллеров серий DVP, AH

Технические характеристики высокоскоростного коммуникационного модуля CANopen DVPCOMP-SL

Код заказа	DVPCOMP-SL
CANopen связь
Тип передачи	CAN
Изоляция	=500 В
Подключение	Съёмный коннектор (5,08 мм)
Кабель	Экранированная витая пара
Коммуникация
Тип сообщений	PDO, SDO, SYNC (синхронизация), Emergency (аварии), NMT
Скорость передачи, б/с	10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M
Электрические характеристики
Питание	=24 В (-15%, +20%) , обеспечивается по внутренней шине от ПЛК
Потребление	1,7 Вт
Изоляция	500 В

DVP Application Manual
File Name	Explanation	Language	Issue Date	File Size
DVPCOPM-SL CANopen Communication Module	DVP-PLC Application Manual: Extension Module	English	2014-03-05	963KB

Габаритные размеры, мм

Network Module
Product name	Description	Model Name	Issue Date	PDF	CAD
High-speed Expantion Units	CANopen Master Communication Module	DVPCOPM-SL	2009-01-22	(173KB)	(279KB)
