В дымовой трубе непрерывно измеряется концентрация вредных веществ HCl, HF, CO, NOx (NO и NO2), SO2, NH3, Cges, пыли, а также базовые значения скорости газа, давления, температуры, O2 и H2O. В некоторых странах, например в Германии, требуется также непрерывное измерение общего содержания ртути. Для обработки и передачи в контролирующие органы измеренные значения передаются в систему обработки данных. Измерение должно производиться в соответствии с нормативами, например Директивой ЕС Waste Incineration Directive (WID), 2000/76/EN, в Германии эти нормативы содержатся в 17-м Федеральном постановлении о защите окружающей среды от вредного воздействия (BImSchV).

Для инструментального контроля выбросов загрязняющих веществ в атмосферу в режиме реального времени мы предлагаем решения от SICK AG. SICK AG предлагает комплексные решения, которые включают в себя:

• многокомпонентные беспробоотборные газоанализаторы или газоанализаторы с отбором пробы,
• измерители концентрации пыли,
• ультразвуковые расходомеры – измерители объема выбросов,
• блоки управления и сбора данных.

Комплектование систем измерительными приборами от одного производителя обеспечивает высокую надежность работы, удобство, простоту и низкие затраты на обслуживание.
Модульная концепция построения аналитических систем позволяет гибко решать самый широкий спектр измерительных задач контроля выбросов.

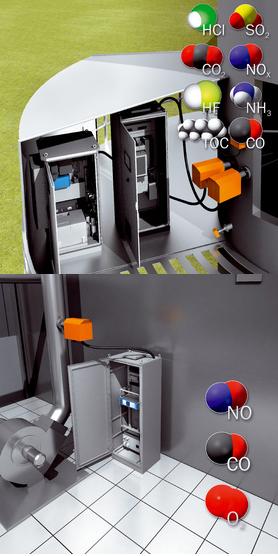

Устройство MCS100FT может в одной и той же обогреваемой ячейке непрерывно измерять концентрацию следующих компонентов: HCl, CO, NOx в качестве суммы NO и NO2, SO2, NH3, O2, H2O, CO2, Cges и HF. Если контролирующие органы не требуют включения HF в состав обязательных компонентов, достаточно устройства MCS100E HW. В этом случае также достаточно только одной обогреваемой ячейки для отбора газа. В целях нормирования дополнительно измеряются давление и температура. Проверка QAL3 может производиться без проверочного газа со встроенным сертифицированным фильтром.

Беспробоотоборный газоанализатор GM700 с лазерной технологией TDLS (спектроскопия на основе перестраиваемого светодиодного лазера — Tunable Diode Laser Spectroscopy, TDLS) применяется при единичном измерении HF. Газоанализатор сертифицирован согласно EN 15267-3. Он применяется в основном для дооснащения систем измерения HF.

Содержание пыли во влажном отходящем газе может измеряться с отбором пробы или в сухих условиях в дымовой трубе без отбора пробы. Компания SICK предоставляет подходящие для обеих сфер применения решения. Для стандартного применения при сухих дымовых газах (выше кислотной точки росы) пригоден DUSTHUNTER S (принцип измерения рассеянным светом). При влажном дымовом газе (ниже кислотной точки росы) применяется FWE200. При этом измеряемый газ отбирается из дымовой трубы на скорости, превышающей скорость потока, нагревается выше кислотной точки росы и непрерывно измеряется. В некоторых регионах (например, Гонконг, Китай) с помощью устройства DUSTHUNTER T непрерывно измеряется не только концентрация пыли, но и непрозрачность.

Газоанализатор MERCEM300Z, работающий по методу отбора проб, имеет наименьший сертифицированный диапазон измерений от 0 до 10 мкг/м³ среди всех проверенных на пригодность согласно EN15267-3 измерительных систем. Он пригоден также для непрерывного контроля годового предельного значения 10 мкг/м³, введение которого планируется. Решающее преимущество MERCEM300Z — преобразование оксидов ртути в металлическую ртуть без применения дополнительных химикатов или конвертеров, что существенно снижает расходы на техническое обслуживание по сравнению с другими измерительными системами. Эта система является единственным испытанным измерительным устройством, которое можно эксплуатировать с обогреваемым измерительным газопроводом длиной не более 35 м.

Расходомер FLOWSIC100 непрерывно измеряет расход газа в дымовой трубе бесконтактным способом. Расходы на техническое обслуживание минимальны благодаря используемой ультразвуковой технологии. Особо надежными являются ультразвуковые измерения, так как объемный расход измеряется по всему поперечному сечению дымовой трубы. Высокое качество измерений является решающим фактором, так как концентрация вредных веществ указывается в кг/ч и в отношении к измеренному объему дымового газа. Таково требование соответствующего стандарта EU (WID, 2000/76/EU), которое должно быть соблюдено всеми государствами — членами ЕС.

С помощью компактного комбинированного зонда CP100 можно выполнять измерения концентрации пыли, расхода, давления и температуры в дымовой трубе. В этом решении на одном комбинированном фланце (DN250 PN6) устанавливаются следующие устройства: DUSTHUNTER SP100 (метод рассеяния света), FLOWSIC100 PR (ультразвуковые измерения зондом), датчик температуры PT100 и датчик давления. Таким образом, не нужно предусматривать дополнительные патрубки и фланцы. Это компактное решение особенно подходит при требовании избыточности измерительных приборов.

Для определения, сохранения, нормирования, оценки, индикации и передачи данных в непрерывном режиме оптимально подходит система обработки данных по выбросам MEAC. Она выпускается в разных вариантах, форма ее отчетов приведена в соответствие с местными законодательными актами. Система MEAC прошла испытания и имеет сертификацию TÜV, она выполняет обработку данных, при которой учитываются в том числе данные QAL3 для контроля смещения. Компания SICK также предлагает решения с MEAC и для избыточного режима. Для цифровой передачи данных в систему управления доступны все распространенные типы протоколов: Modbus, PROFIBUS, OPC. Возможна также передача аналоговых сигналов по стационарным кабелям.

Для контроля вытяжной вентиляции, необходимого для обнаружения утечек из технологического процесса, компания SICK предлагает экономичную систему контроля выбросов. Многокомпонентная измерительная система MKAS с анализатором SIDOR непрерывно контролирует текущее значение концентрации NO, CO и O2. Отбор газа для этого контроля осуществляется экстрактивной системой отбора.
