DVPSCM12-SL

Изделие:


Краткое описание:

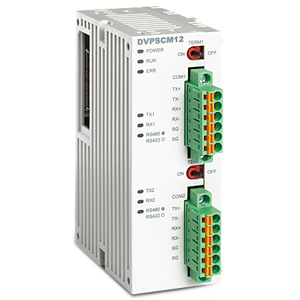

DVPSCM12-SL Коммуникационный модуль (серия S) 2 порта RS485/422 Modbus RTU/ASCII, для левосторонней шины расширения
Производитель: DELTA
Розничная цена: 114436
БЫСТРЫЙ ЗАКАЗ

Протокол UD LinkПротокол ModBUSЛевая скоростная шина

Модуль DVPSCM12-SL – это коммуникационный модуль для левосторонней высокоскоростной шины для ПЛК DVP серий SV / SX2 / SA2, обеспечивающий коммуникацию по протоколам ModBUS / UD Link через интерфейс RS-485 / RS-422.



Особенности модуля расширения интерфейсов DVPSCM12-SL

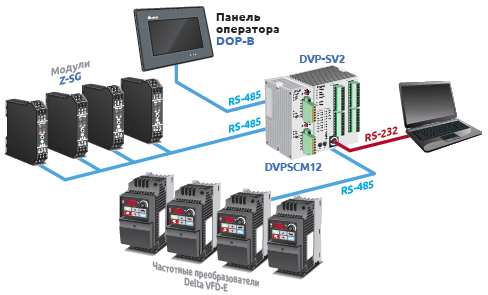

Панель оператора DOP Программируемый логический контроллер DVP-SV Модуль ввода сигналов тензодатчиков Z-SG Преобразователь частоты для асинхронных двигателей VFD-E
  • Поддержка протокола ModBUS ASCII / RTU.
  • 2 порта RS-485 / RS-422.
  • Полная развязка интерфейсов RS-485 / RS-422 от цепи питания.
  • 2 встроенных 120 Ом терминальных резистора.
  • К каждому порту можно подключить до 32 устройств.





Библиотека EPLAN для DELTA
DVPSCM - руководство по настройке
DVPSCM12-SL Коммуникационный модуль (серия S) 2 порта RS485/422 Modbus RTU/ASCII, для левосторонней шины расширения
DOPSoft 1.01.10
Сертификат соответствия Модули для контроллеров серий DVP, AH



Технические характеристики высокоскоростного модуля расширения интерфейсов DVPSCM12-SL



Код заказа DVPSCM12-SL
Последовательный интерфейс RS485 / RS422
Тип контактов Контактные блоки с пружинным зажимом
Передача данных по R-S485 / RS-422
Скорость передачи, б/с 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200, 230400, 460800
Формат коммуникации Стоповый бит: 1, 2
Контроль четности: чётный, нечётный, нет
Бит данных: 7, 8
Протокол Modbus ASCII / RTU
Электрические характеристики
Питание =24 В (-15%, +20%) , обеспечивается по внутренней шине от ПЛК
Потребление 1,5 Вт
Изоляция =2500 В



High speed network communication- specific for SV series
File Name Explanation Language Issue Date File Size
DVPSCM12-SL RS-485/RS-422 Serial Communication Module Multilingual 2014-07-02 590KB

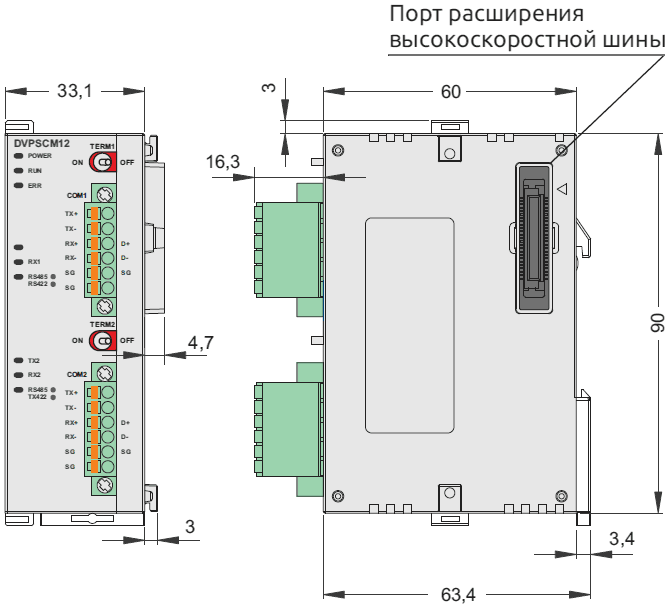

Габаритные размеры, мм



MODBUS Series
Frame Size Explanation Issue Date PDF CAD
DVPSCM12-SL RS-485/RS-422 Serial Communication Module 2011-08-30  (37KB)  (457KB)
