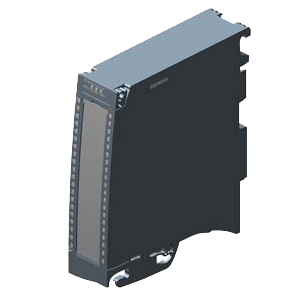

SIMATIC S7-1500, DIGITAL OUTPUT MODULE DQ 32 X 24V DC/0.5A, 32 CHANNELS IN GROUPS OF 8, 4 A PER GROUP, SINGLE-CHANNEL DIAGNOSIS, SUBSTITUTE VALUE
Номер артикула | 6ES7522-1BL01-0AB0 | |
Вес | 0,339 kg | |
Единица количества (ME) | шт. | |
Единица упаковки | 1 | |
Минимальное поставляемое количество ME | 1 | |
Единица содержимого | шт. | |
EAN | 4047623405924 | |
Обозначение в списке (LKZ) | ST73 | |
Группа изделия | 4501 | |
Класс продукта | A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата. | |
VGBK | R111 | |
Место хранения | N001 | |
Общая информация | ||
Обозначение типа продукта | DQ 32x24 В пост. тока/0,5A HF | |
Функциональный стандарт HW | FS01 | |
Версия микропрограммного обеспечения | V1.0.0 | |
● Возможно обновление микропрограммного обеспечения | ||
Функция продукта | ||
● Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
Инженерное обеспечение с помощью | ||
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 / - | |
● STEP 7 проектируемая/интегрированная среда, версия не ниже | ||
● PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | |
● PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
Режим работы | ||
● DQ | Да | |
● DQ с функцией экономии энергии | Нет | |
● ШИМ | Нет | |
● Выборка с запасом по частоте дискретизации | Нет | |
● MSO | Да | |
Напряжение питания | ||
Номинальное значение (пост. ток) | 24 V | |
Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
Защита от перепутывания полярности | Да; посредством внутренней защиты предохранителями, 7 A на группу | |
Входной ток | ||
Макс. потребление тока | 60 mA | |
Выходное напряжение | ||
Номинальное значение (пост. ток) | 24 V | |
Номинальное значение (перем. ток) | ||
Мощность | ||
Потребляемая мощность шины на задней стенке | 1,1 W | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 3,5 W | |
Цифровые выводы | ||
Вид выходов | 32 | |
с вытекающим током | ||
с втекающим током | Да | |
Защита от короткого замыкания | Да; с электронным срабатыванием | |
● Нормальный порог срабатывания | 1 A | |
Ограничение индуктивного напряжения отключения | L+ (-53 В) | |
Включение цифрового входа | Да | |
Коммутационная способность выходов | ||
● при омической нагрузке, макс. | 0,5 A | |
● при ламповой нагрузке, макс. | 5 W | |
Диапазон сопротивления нагрузке | ||
● нижний предел | 48 Ω | |
● верхний предел | 12 kΩ | |
Выходное напряжение | ||
● для сигнала "1", мин. | L+ (-0,8 В) | |
Выходной ток | ||
● для сигнала "1", номинальное значение | 0,5 A | |
● для сигнала "1", диапазон допустимых значений, макс. | 0,5 A | |
● для сигнала "0", ток покоя, макс. | 0,5 mA | |
Задержка на выходе при омической нагрузке | ||
● с "0" на "1", макс. | 100 µs | |
● с "1" на "0", макс. | 500 µs | |
Параллельное подключение двух выходов | ||
● для логических схем | Да | |
● для повышения мощности | Нет | |
● для резервного включения нагрузки | Да | |
Частота коммутации | ||
● при омической нагрузке, макс. | 100 Hz | |
● при индуктивной нагрузке, макс. | 0,5 Hz; согласно IEC 60947-5-1, DC-13 | |
● при ламповой нагрузке, макс. | 10 Hz | |
Суммарный ток выходов | ||
● Макс. ток на канал | 0,5 A; см. дополнительное описание в руководстве | |
● Макс. суммарный ток на узел | 4 A; см. дополнительное описание в руководстве | |
● Макс. ток на модуль | 16 A; см. дополнительное описание в руководстве | |
Длина провода | ||
● экранированные, макс. | 1 000 m | |
● неэкранированные, макс. | 600 m | |
Тактовая синхронизация | ||
Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | |
Мин. время обработки и активации (TWA) | 70 µs | |
Макс. время цикла шины (TDP) | 250 µs | |
Аварийные сигналы/диагностика/информация о состоянии | ||
Диагностика | Да | |
Возможность включения заменяющих значений | Да | |
Аварийные сигналы | ||
● Диагностический сигнал | Да | |
Диагностические сообщения | ||
● Контроль напряжения питания | Да | |
● Обрыв провода | Да | |
● Короткое замыкание | Да | |
● Суммарная ошибка | Да | |
Диагностический светодиодный индикатор | ||
● Светодиод RUN | Да; зеленые светодиоды | |
● Светодиод ERROR | Да; красный светодиод | |
● Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
● Индикатор состояния канала | Да; зеленые светодиоды | |
● для диагностики канала | Да; красный светодиод | |
● для диагностики модуля | Да; красный светодиод | |
Гальваническая развязка | ||
Гальваническая развязка каналов | ||
● между каналами | Нет | |
● между каналами, в блоках для | 8 | |
● между каналами и шиной на задней стенке | Да | |
Допустимая разность потенциалов | ||
между различными цепями | ||
Изоляция | ||
Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
Окружающие условия | ||
Температура окружающей среды при эксплуатации | ||
● Горизонтальное монтажное положение, мин. | ||
● Горизонтальное монтажное положение, макс. | ||
● Вертикальное монтажное положение, мин. | ||
● Вертикальное монтажное положение, макс. | ||
Децентрализованный режим работы | ||
Пуск согласно приоритету | Да | |
Размеры | ||
Ширина | 35 mm | |
Высота | 147 mm | |
Глубина | 129 mm | |
Массы | ||
Масса, прибл. | 280 g |
Модули SM 522 предназначены для преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы =24 В или ~230 В. К выходам модулей могут подключаться соленоидные вентили, контакторы, приборы индикации и т.д.
Состав модулей:
Комплект поставки:
Изделие: 6ES7522-1BL10-0AA0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 32 X 24VDC/0.5A; 32 КАНАЛА В ГРУППАХ ПО 8, 4 A НА ГРУППУ, В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN
Изделие: 6ES7522-1BF00-0AB0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 8 X 24VDC,2A; 8 КАНАЛОВ В ГРУППАХ ПО 8, 8 A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ
Изделие: 6AG1522-1BH00-7AB0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 24VDC/0.5A; 16 КАНАЛОВ В ГРУППАХ ПО 8, 4 A НА ГРУППУ; ДИАГНОСТИКА; ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: -25 °C - 70 °C
Изделие: 6ES7522-5HH00-0AB0
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 230VAC /2A,TRIAC, 16 КАНАЛОВ В ГРУППАХ ПО 2, 2A НА ГРУППУ, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ
