Защитные дверцы

• Версии:
  • Универсальные защитные дверцы для сигнальных и технологических модулей.
  • Универсальные защитные дверцы для интерфейсных модулей IM155-5 PN ST.
• Включены в комплект поставки соответствующих модулей.
  Могут заказываться в виде запасных частей комплектами по пять универсальных защитных дверок (без маркировки).
• Фронтальные дверцы для модулей ввода-вывода: поставляются в комплекте с этикетками со схемами подключения внешних цепей модулей различных типов. Каждая этикетка снабжена перфорацией. Необходимая этикетка удаляется с листа и устанавливается на внутренней стороне защитной дверцы.

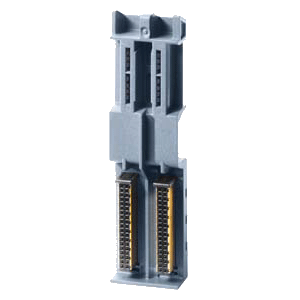

U-образный шинный соединитель

• Формирование внутренней шины программируемого контроллера S7-1500/ станции ET 200MP.
• Высокая стойкость к воздействию помех, обеспечиваемая:
  • надежным разделением цепей питания модулей и цепей передачи сигналов;
  • применением полного экранирования цепей и использованием позолоченных контактов в шине данных.
• Включены в комплект поставки каждого модуля. Могут заказываться в виде запасных частей комплектами по 5 штук.

Элементы экранирования

• Компоненты поддержки интегрированной концепции заземления S7-1500:
  • Элемент подключения цепи питания =24 В к аналоговому или технологическому модулю:
    обеспечивает надежное разделение цепей питания и сигнальных цепей.
  • Заземляющий кронштейн для установки на фронтальный соединитель:
    обеспечивает получение низкоомных электрических соединений с цепью заземления.
  • Универсальный терминал заземления:
    выполняет подключение экрана соединительного кабеля к заземляющему кронштейну и фиксирует кабель в рабочем положении.
• Включены в комплект поставки аналоговых и технологических модулей. Могут заказываться в виде запасных частей:
  • комплектами с 5 элементами подключения цепи питания, 5 заземляющими кронштейнами и 5 универсальными терминалами заземления или
  • комплектом из 20 универсальных терминалов заземления.
• Установка/ удаление элементов заземления выполняется без использования инструмента.
