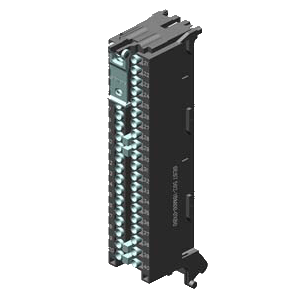

Фронтштекер с подключением PUSH-IN, 40-полюсный

Изделие: 6ES7592-1BM00-0XB0

Краткое описание:

SIMATIC S7-1500, ФРОНТШТЕКЕР С ПОДКЛЮЧЕНИЕМ PUSH-IN, 40-ПОЛЮСНЫЙ, ДЛЯ МОДУЛЕЙ ШИРИНОЙ 35 ММ, В КОМПЛЕКТЕ 4 МОСТИКА И КАБЕЛЬНАЯ СТЯЖКА

Производитель: SIEMENS
Вес: 0.13 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Номер артикула	6ES7592-1AM00-0XB0	6ES7592-1BM00-0XA0	6ES7592-1BM00-0XB0
Вес	0,142 kg	0,067 kg	150,980 kg
Единица количества (ME)	шт.	шт.	шт.
Единица упаковки	1	1	1
Минимальное поставляемое количество ME	1	1	1
Единица содержимого	шт.	шт.	шт.
EAN	4025515078159	4025515082637	4025515080992
UPC	887621139612	887621779030	887621781699
Обозначение в списке (LKZ)	ST73	ST73	ST73
Группа изделия	4504	4504	4504
Класс продукта	A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.	A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.	A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK	R111	R111	R111
Место хранения	N001	N001	N001
Соединения
Соединение периферийных устройств
● Соединения	Винтовые клеммы	Вставная клемма
● Число проводов на одно соединение	1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме	1; или не более 8 x 2 провода до 1,5 мм² (в совокупности) в общем кабельном зажиме и не более 32 одиночные жилы x 0,75 мм²	1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме
Поперечное сечение провода в мм²
— мин. подсоединяемое сечение для цельных проводов	0,25 mm²
— макс. подсоединяемое сечение для цельных проводов	1,5 mm²	1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм²	1,5 mm²
— мин. подсоединяемое сечение для гибких проводов без кабельного зажима	0,25 mm²
— макс. подсоединяемое сечение для гибких проводов без кабельного зажима	1,5 mm²	1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм²	1,5 mm²
— мин. подсоединяемое сечение для гибких проводов с кабельным зажимом	0,25 mm²
— макс. подсоединяемое сечение для гибких проводов с кабельным зажимом	1,5 mm²	1,5 mm²; не более 32 x 0,75 мм², 8 x 1,5 мм²	1,5 mm²
Поперечное сечение провода по AWG
— мин. подсоединяемое сечение для цельных проводов	24
— макс. подсоединяемое сечение для цельных проводов	16	16; макс. 32 x AWG 19, 8 x AWG 16	16
— мин. подсоединяемое сечение для гибких проводов без кабельного зажима	24
— макс. подсоединяемое сечение для гибких проводов без кабельного зажима	16	16; макс. 32 x AWG 19, 8 x AWG 16	16
— мин. подсоединяемое сечение для гибких проводов с кабельным зажимом	24
— макс. подсоединяемое сечение для гибких проводов с кабельным зажимом	16	16; макс. 32 x AWG 19, 8 x AWG 16	16
Обработка концов жил
— Мин. длина зачистки изоляции проводов	10 mm	8 mm
— Макс. длина зачистки изоляции проводов	11 mm
— Кабельный зажим согласно DIN 46228 без пластмассовой муфты	Форма A, длиной 10 мм и 12 мм	Форма A, длина 10 мм
— Кабельный зажим согласно DIN 46228 с пластмассовой муфтой	Форма E длиной 10 мм и 12 мм	Форма E, длиной 8 мм и 10 мм
Монтаж
— Инструмент	Отвертка, коническое исполнение, от 3 до 3,5 мм
— Мин. момент затяжки	0,4 N·m
— Макс. момент затяжки	0,7 N·m
Размеры
Ширина	25,5 mm
Высота	131 mm
Глубина	37 mm
Массы
Масса, прибл.	123 g

Обзор

Одинаковые 40-полюсные фронтальные соединители для всех сигнальных и технологических модулей S7-1500 шириной 35 мм.
Подключение внешних цепей через контакты под винт (в подготовке находятся фронтальные соединители с контактами push-in).
Заказываются отдельно.
Поперечное сечение используемых проводников: 0.25 мм² ... 1.5 мм² (AWG 24 ... 16).

Дизайн

40 контактов, расположенных в две колонки и имеющих маркировку от 1 до 40.
Расположение контактов на одном уровне со светодиодами индикации состояний соответствующих каналов.
Четыре соединительных штекера для простого формирования потенциальных групп каналов ввода-вывода. Опционально могут заказываться комплектами по 20 штекеров.
Простая установка элементов заземления экранов соединительных кабелей, включенных в комплект поставки аналоговых и технологических модулей или заказываемых отдельно.
Одна кабельная стяжка в комплекте поставки каждого фронтального соединителя для фиксации жгута проводников на корпусе соединителя.
