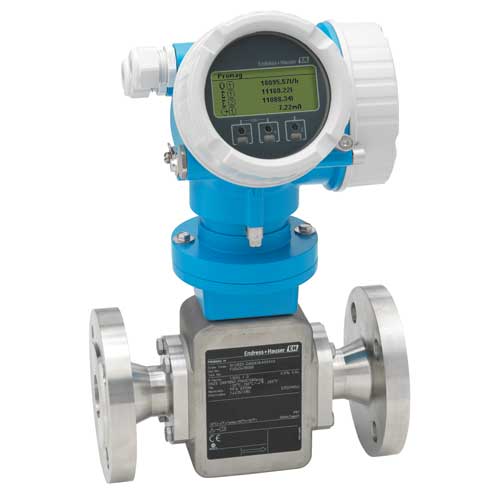

Proline Promag H 200

Изделие: 5H2B02 ...

Краткое описание:

Расходомер для самых малых расходов с уникальной технологией питания от сигнальной цепи. Promag H лучший сенсор для применений в пищевой и фармацевтической отрасли. В Promag H 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению (Ex ia) и простой процедуре монтажа.

Производитель: ENDRESS HAUSER
Измерение: Расход
Принцип измерения: Электромагнитный
Среда измерения: Электропроводящая жидкость
Диаметр трубопровода Ду, мм: 2 ... 25
Диапазон измерения: 0 ...18 м3/ч

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Promag H лучший сенсор для применений в пищевой и фармацевтической отрасли. В Promag H 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению (Ex ia) и простой процедуре монтажа.

Конфигуратор

Гибкая установка - несколько вариантов гигиеничных присоединений к процессу
Энергосберегающее измерение расхода - благодаря полнопроходной конструкции поперечного сечения сенсора отсутствует потеря давления
Удобное подключение устройства - отдельная камера с клеммами для подключения
Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке
Не требует технического обслуживания – нет движущихся частей
Встроенная диагностика состояния и самоповерка при помощи технологии Heartbeat Technology™

На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
Для областей применения, требующих гигиенического исполнения

Характеристики прибора

Футеровка из PFA
Корпус из нержавеющей стали (3A, EHEDG)
CIP, SIP-очистка смачиваемых материалов
Технология питания от сигнальной цепи
Высокий класс защитного исполнения: IP69K
Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны

Принциип измерения	Электромагнитные расходомеры
Основные функции	Расходомер для измерения сверхмалого расхода с уникальной технологией питания по сигнальной цепи. Для требовательных гигиенических применений.
Характеристики	Модуль хранения данных HistoROM Самодаигностика по стандарту NE107 (NAMUR) 2х-проводная схема подключения Меню быстрой настройки 3 Сумматора Сертификация 3A и успешные испытания EHEDG
Особенности преобразователя	Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Функция питания по сигнальной цепи. Прочный двухкамерный корпус.
Диаметр	DN 2...25
Смачиваемые материалы	Liner: PFA Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Измеряемые параметры	Объемный расход, массовый расход
Погрешность измерения	±0.5%
Диапазон измерения	0...18 м3/ч
Диапазон рабочего давления	PN16...40
Рабочая температура	-20...+150°C
Окружающая температура	-40....+60 °C (-40 ... +140 °F)
Материал корпуса сенсора	1.4301 (304), коррозионностойкий
Материал корпуса преобразователя	AlSi10Mg, с покрытием
Степень защиты электроники	IP 67 (NEMA 4x)
Дисплей/Настройка	4х-строчный дисплей Сенсорное управление
Выходные сигналы	4...20 мА + импульсный/частотный/сигнал состояния
Входные сигналы	Нет
Коммуникация	HART
Источник питания	DC 18 to 35 V (4‐20 mA HART with/without pulse/frequency/switch output)
Сертификаты на взрывозащиту	ATEX FM CSA
Безопасность изделия	CE, C-Tick, EAC marking
Functional Safety	Functional Safety
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
Сертификаты и нормативы по давлению	CRN
Сертификаты на материалы	3.1 material

Техническая Информация (TI)	Руководство по эксплуатации (BA/KA)
Параметр прибора (GP)	Руководство по монтажу (EA)
Документация для взрывозащищенного оборудования (XA)	Специальная документация (SD)
Инновации (IN)	Драйверы для приборов
Сертификаты

№

Код заказа

Спецификация

71164940

МВВ, 2-пров., PA/FF, PFS, Ex, V2

Non-Ex, Ex.
PROFIBUS PA, FOUNDATION Fieldbus.
PFS=дискретный выход.
Версия 2.
Применение: FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Применение: Promass 200, Prowirl 200,
Promag 200.

71128617

Защита от перенапряжения (OVP10),1-кан.

4-20мА HART.
Применение: FMP50/51/52/53/54/55/56/57.
FMR50/51/52/53/54/56/57.
Применение: Promass 200, Prosonic Flow
200, Promag 200, Prowirl 200.

71128619

Защита от перенапряжения (OVP20), 2-кан.

4-20mA HART, PROFIBUS PA, FOUNDATION
Fieldbus, Imp./Freq./Switch output.
Применение: FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Применение: Promass 200, Prosonic Flow
200, Promag 200, Prowirl 200.

71197334

Эл. модуль преобразователя FHX50

Комплект:
Электроника, ленточный кабель.
Применение: Promass200, Prowirl 200,
Promag 200, Prosonic Flow 200.

Remote display FHX50 please order with
separate order structure.

71296840

Заглушка под M12, VA

Для подключения FHX50.
Применение:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Не для применения в зонах со
взрывоопасной пылью..
Применение: Prowirl 200, Promass
200,Promag 200, Prosonic Flow 200.

XPD0008-

Электронный модуль Promag 200

Главный электронный модуль

	For Product:
A	Promag 200; 5X2B**-
	Output:
2	HART
3	*PROFIBUS PA
4	*FOUNDATION Fieldbus
	>>For Additional Approval:
LA	SIL
	>Firmware Version:
75	01.01.zz, HART, DevRev02
76	*01.00.zz, Fieldbus FF, DevRev01
77	*01.00.zz, PROFIBUS PA, DevRev01
78	01.00.zz, HART, DevRev01

71206552

Кабель для FHX50, 5м

Соединительный кабель, экранированный.
Применение: FHX50.

71206554

Кабель FHX50, 10м

Соединительный кабель, экранированный.
Область применения: FHX50.

XPD0015-

Модуль ввода/выв.,2-пров.,4-20мA,HART,Ex

Не во взрывобезопасном исполнении, во
взрывобезопасном исполнении.
1x токовый выход HART.

	For Product:
A	7X2B-; 5X2B-; 8X2B-; 9B2B-
	Output; Input:
A	4-20mA HART
	Revision number:
00	Not used

71206555

Кабель FHX50, 20м

Соединительный кабель, экранированный.
Область применения: FHX50.

71206556

Кабель FHX50, 30м

Соединительный кабель, экранированный.
Область применения: FHX50.

XPD0016-

Модуль вв./выв.,2-пр.,4-20мA,HART,PFS,Ex

Не во взрывобезопасном исполнении, во
взрывобезопасном исполнении.
1x токовый выход HART.
1x PFS= выход импульс./частот./переключ.

	For Product:
A	7X2B-; 5X2B-; 8X2B-; 9B2B-
	Output; Input:
B	4-20mA HART, pulse/freq./switch output
	Revision number:
00	Not used

71110280

Эл. модуль, 2х-проводной

Область применения:
Уровнемеры:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Расходомеры:
Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

XPD0024-

Модуль дисплея, SD02, управл. кнопками

Для корпуса: GT18, GT19, GT20.
Применение:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57, FHX50.
Promass 200/TB2, Prosonic Flow 200,
t-mass 150, Promag 200, Prowirl 200.
Состоит из:
Дисплей SD02, спиральный кабель,
плоский кабель, крышка коннектора.

	For Product:
A	5X2B-; 6XAB-; 7X2B-; 8X2B-, 9B2B**-, FMP5X-; FMR5X-; FHX50-
	Display; Operation:
C	SD02 4-line; push buttons + data backup function
	Revision number:
00	Not used

XPD0025-

Модуль дисплея, SD03, сенсорное управл.

Для корпуса: GT18, GT19, GT20.
Применение:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57, FHX50.
Promass 200/TB2, Prosonic Flow 200,
Promag 200, Prowirl 200.
Состоит из:
Дисплей SD03 с подсветкой, резиновый
кабель, крышка коннектора.

	Für Produkt:
A	5X2B-; 7X2B-; 8X2B-, 9B2B-, FMP5X-; FMR5X-; FHX50-
	Display; Operation:
E	SD03 4-line, illum.; touch control + data backup function
	Revision number:
00	Not used

71110299

Cover GT20 Alu, gasket

Material: aluminium, coated.
O-ring EPDM, PTFE coated.
Usage: FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Usage: Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71110297

Крышка GT20 алюм., окошко, уплотнение

Материал: Алюминий с покрытием.
Уплотнение: кольцевая прокладка
EPDM, PTFE.
Область применения:
Уровнемеры:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Расходомеры:
Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71110301

Крышка GT20 Алюм., Клемма Ex, уплотнение

Material: aluminium, coated.
O-ring EPDM, PTFE coated.
Usage: terminal compartment,
not for Ex d/XP,
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Usage: Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71110302

Крышка GT20 Alu, Клеммы Ex d, прокладка

Материал: Алюминий с покрытием.
Уплотнительное кольцо: с покрытием EPDM,
PTFE.
Применение: Клеммный отсек Ex d/XP,
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Применение: Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71185517

Cover GT20 Alu, Terminal, OVP, gasket

Material: aluminium.
O-ring EPDM, PTFE coated.
Usage: terminal compartment,
for overvoltage protection,
not for Ex d/XP,
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Usage: Promass 200, Prosonic Flow 200,
Promag 200, Prowirl 200.

50103658

10 кабельн. сальн. M20x1,5 сер.

50098036

10 кабельн. сальн. M20x1.5 Ex

50098041

10 удлинит. M20x1.5/G 1/2"

71115505

Kit 10 ext. M20x1,5/G 1/2" (plug brass)

50098042

10 удлинит. M20x1.5/NPT 1/2"

71115509

Kit 10 ext. M20x1,5/NPT1/2"(plug brass)

50098037

кабельн. сальн. Profibus PA

50094984

кабельн. сальн. Found. Fieldbus

71110303

Набор уплотн. для корпуса GT18,GT19,GT20

Комплект:
Кольцевая прокладка 88,5x3,53 EPDM/PTFE,
крышка электронного модуля,
корпус GT19.
уплот.кольцо 88,5x3,53 NBR,
крышка электронного модуля,
корпус GT18, GT20.
уплот.кольцо 91,67x3,53 EPDM/PTFE,
крышка электронного модуля,
корпус GT19.
уплот.кольцо 91,67x3,53 NBR,
крышка электронного модуля,
корпус GT18, GT20.
уплот.кольцо 50,39x3,53 EPDM/PTFE,
корпус/сенсор.
Применение: FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Применение: Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71115175

Фильтр для корп. Латунь/Ni GT19/20,1 наб

Комплект поставки:
2 Фильтра Латунь-Никель,
фильтр с компенсацией давления.
Область применения: Уровнемеры:
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Usage: Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71115176

Комплект зажимов корпуса

Область применения:
Уровнемеры:
Корпус GT18/GT19/GT20
FMP50/51/52/53/54/55/56/57,
FMR50/51/52/53/54/56/57.
Расходомеры:
Promass 200/TB2,
Prosonic Flow 200, Promag 200,
Prowirl 200.

71162242

Защитный козырек для GT18/GT19/GT20 316L

Область применения: Levelflex FMP5x,
Promass 200/TB2, Prosonic Flow 200.

5X2BXX-

Преобразователь Promag 200

	Approval:
AA	Non-hazardous area
B5	ATEX II2G Ex ia IIC, II2D Ex tb IIIC
B6	ATEX II2G Ex d[ia] IIC, II2D Ex tb IIIC
BG	ATEX II3G Ex nA IIC
BH	ATEX II3G Ex ic IIC
BJ	ATEX II2G Ex ia IIC
BK	ATEX II2G Ex d[ia] IIC
C2	CSA C/US IS Cl.I,II,III Div.1 Gr.A-G
C3	CSA C/US XP Cl.I,II,III Div.1 Gr.A-G
C4	CSA C/US NI Cl.I Div.2 Gr. ABCD
G6	EAC; Z1 Ex ia IIC, Z21 Ex tb IIIC
G7	EAC; Z1 Ex d[ia] IIC, Z21 Ex tb IIIC
GG	EAC; Z2 Ex nA IIC
GH	EAC; Z2 Ex ic IIC
GJ	EAC; Z1 Ex ia IIC
GK	EAC; Z1 Ex d[ia] IIC
GR	EAC; Non-hazardous area
I6	IECEx Z1 Ex ia IIC, Z21 Ex tb IIIC
I7	IECEx Z1 Ex d[ia] IIC, Z21 Ex tb IIIC
IG	IECEx Z2 Ex nA IIC
IH	IECEx Z2 Ex ic IIC
IJ	IECEx Z1 Ex ia IIC
IK	IECEx Z1 Ex d[ia] IIC
MG	INMETRO Ex nA IIC
MJ	INMETRO Ex ia IIC
MK	INMETRO Ex d[ia] IIC
N6	NEPSI Ex ia IIC Zone1 DIP A21
N7	NEPSI Ex d[ia] IIC Zone1 DIP A21
NF	NEPSI Ex ia IIC Zone1
NH	NEPSI Ex ic IIC Zone2
NJ	NEPSI Ex d[ia] IIC Zone1
NK	NEPSI Ex nA IIC Zone2
	Output:
9	Special version, TSP-no. to be spec.
A	4-20mA HART
B	4-20mA HART, pulse/freq./switch output
E	FOUNDATION Fieldbus; pulse/freq./switch output
G	PROFIBUS PA, pulse/freq./switch output
	Display; Operation:
9	Special version, TSP-no. to be spec.
A	W/o; via communication
C	SD02 4-line; push buttons + data backup function
E	SD03 4-line, illum.; touch control + data backup function
L	Prepared for display FHX50 + M12 connection
M	Prepared for display FHX50 + custom connection
	Housing:
9	Special version, TSP-no. to be spec.
C	GT20 dual compartment, alu, coated
	Electrical Connection:
9	Special version, TSP-no. to be spec.
A	Gland M20
B	Thread M20
C	Thread G1/2
D	Thread NPT1/2
I	Plug M12x1
M	Plug 7/8"
	>Operation Language Display:
AA	English
AB	German
AC	French
AD	Spanish
AE	Italian
AF	Dutch
AG	Portuguese
AH	Polish
AI	Russian
AJ	Turkish
AK	Chinese simplified
AL	Japanese
AM	Korean
AO	Bahasa
AQ	Vietnamese
AR	Czech
	>>Application Package:
E9	Special version, TSP-no. to be spec.
EA	Extended HistoROM
EB	Heartbeat Verification
	>>Service:
I8	Product documentation on CD
	>>Additional Approval:
L9	Special version, TSP-no. to be spec.
LA	SIL
	>>Accessory Mounted:
N9	Special version, TSP-no. to be spec.
NA	Overvoltage protection
	>>Accessory Enclosed:
P9	Special version, TSP-no. to be spec.
PB	Weather protection cover
	>Firmware Version:
75	01.01.zz, HART, DevRev02
76	01.00.zz, Fieldbus FF, DevRev01
77	01.00.zz, PROFIBUS PA, DevRev01
78	01.00.zz, HART, DevRev01
	>>Marking:
Z1	Tagging (TAG), see additional spec.
Z2	Bus address, see additional spec.

DKH-

Promag H, монтажный набор

в комплекте 2 присоед. к процессу, винты
и 2 уплотнения.

	Nominal Diameter:
02	DN02 1/12"
04	DN04 5/32"
08	DN08 5/16"
15	DN15 1/2"
22	DN25 1" ODT, SMS, ANSI, ISO pipes
26	DN25 DIN, JIS pipes
	Process Connection:
99	Special version, TSP-no. to be spec.
AA	Welding nipple EN ISO1127, 316L/1.4404
AB	Welding nipple ODT/SMS, 316L/1.4404, O= O-ring
FA	PN40, 316L/1.4404, flange EN1092-1
FB	Cl.150, 316L/1.4404, flange ANSI B16.5
FC	20K, SUS 316L, flange JIS B2220
FD	PN16, PVDF, flange EN1092-1 (DIN2501)
FE	Cl.150, PVDF, flange ANSI B16.5
FF	10K, PVDF, flange JIS B2220
FG	PN16, PVDF, flange EN1092-1, pin Pt
FH	Cl.150, PVDF, flange ANSI B16.5, pin Pt
FJ	10K, PVDF, flange JIS B2220, pin Pt
GA	Male thread ISO228, 316L/1.4404
GB	Female thread ISO228, 316L/1.4404
GE	Hose adapter ID=13mm, 316L/1.4404
GF	Hose adapter ID=16mm, 316L/1.4404
GH	Hose adapter ID=19mm, 316L/1.4404
GJ	Adhesive fitting tube 1/2", PVC
GK	Adhesive fitting 20x2mm tube, PVC
HA	Welding nipple EN10357, 1.4404/316L (DIN11850)
HC	Clamp ISO2852, 316L/1.4404
HD	Clamp DIN32676, 316L/1.4404
HE	Tri-Clamp, 316L/1.4404
HG	DIN11851, 316L/1.4404
HH	Aseptic DIN11864-1A, 316L/1.4404
HJ	Aseptic DIN11864-2A, 316L/1.4404
HK	SMS1145, 316L/1.4404
HN	Welding nipple ASME BPE, 1.4404/316L
HP	Welding nipple ISO2037, 1.4404/316L
	Seal:
9	Special version, TSP-no. to be spec.
A	O-ring, EPDM
B	O-ring, Viton
C	O-ring, Kalrez
F	Aseptic shape, EPDM
G	Aseptic shape, Viton
H	Aseptic shape, Silicone
	Additional Test, Certificate:
1	w/o
2	Mat. certificate (flange)
9	Special version, TSP-no. to be spec.

DK5G-

Promag H/Dosimag, набор уплотнений

	Nominal Diameter:
02	DN02 1/12"
04	DN04 5/32"
08	DN08 5/16"
15	DN15 1/2"
22	DN25 1"
26	DN25 DIN
	For Product:
C	Promag 5HB*
	Seal:
9	Special version, TSP-no. to be spec.
A	Aseptic shape
B	O-Ring for 1.4404/316L process connection
C	O-Ring for PVC + PVDF process connection
	Material:
99	Special version, TSP-no. to be spec.
AB	2x EPDM
BB	2x FKM (Viton)
DB	2x VMQ (Silicone)
EB	2x Kalrez

DK5HM-

Promag H, комплект для настен. монтажа

	Nominal Diameter:
15	DN15 1/2"
22	DN25 1"
26	DN25 DIN
H2	DN02 1/12"
H4	DN04 5/32"
H8	DN08 5/16"

DK5HW-

Promag H, заглушка для сварки

	Nominal Diameter:
15	DN02 - DN15 1/12" - 1/2"
22	DN25 1"
26	DN25 DIN
	Material:
A	1.4301

DK5HR-

Кольцо заземления для расход. Promag H

Набор заземляющих колец включает
2 заземляющих кольца

	Nominal Diameter:
15	DN15 1/2"
22	DN25 1"
26	DN25 DIN
H8	DN2-DN8 1/12" - 5/16"
	Material:
1	1.4435/316L, (Electrodes 316L/1.4435)
2	Alloy C-22, (Electrodes Alloy C-22)
5	Tantalum (Electrodes Tantalum)
	Seal:
0	Not used
9	Special version, TSP-no. to be spec.

XPRFID-

Запасная метка RFID

Состоит из:
Метка RFID, крепежный тросик,
гофр.муфта.

	Approval:
AA	Non-hazardous area
BA	ATEX
CA	CSA
IA	IEC Ex
MA	INMETRO
NA	NEPSI
	Identification:
1	Serial number entry

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

Proline Promag H 200

Изделие: 5H2B02 ...

Похожие товары

Наши услуги

Производители
