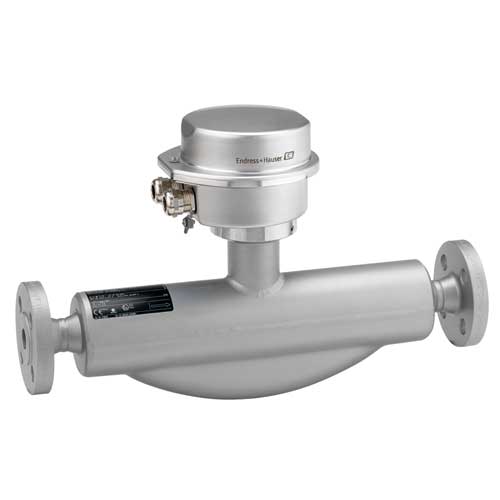

Promass F способен осуществлять высокоточные измерения при изменяющихся условиях процесса. Расходомер подходит для самых различных областей применения. В сочетании с самым компактным корпусом преобразователя, расходомер отличается высокой функциональностью при незначительных габаритах. Promass F 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.
Высочайшая безопасность процесса – устойчивость к внешним вибрациям
Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
Компактный монтаж – не требутся прямые участки до и после расходомера
Компактный преобразователь – полная функциональность при незначительных габаритах
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
Встроенная функция поверки и диагностики – технология Heartbeat Technology
Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.
Технические характеристики
Массовый расход: погрешность ±0.05%
Номинальный вторичный объем до 40 бар
Номинальный диаметр: DN 8 до 250
Прочный, сверх-компактный корпус преобразователя
Высокая степень защиты: IP69K
Предварительно сконфигурированный разъем
| Принциип измерения | Кориолисовые расходомеры | |
| Основные функции | Расходомер с высочайшей точностью, надежностью и сверхкомпактным преобразователем. Высочайшая производительность измерений жидкостей и газов в меняющихся сложных условиях процесса. | |
| Характеристики | Высочайшая безопасность технологического процесса – устойчивость в меняющихся и сложных условиях Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Массовый расход: погрешность измерения ±0,05 % (PremiumCal) Вторичный кожух до 40 бар (580 фунт/дюйм) | |
| Особенности преобразователя | Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69K. | |
| Диаметр | DN 8 ... 250 (⅜ ...10") | |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) |
|
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация | |
| Погрешность измерения | Массовый расход (жидкость): ±0,1 % (стандарт), 0,05% (опция) Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
|
| Диапазон измерения | 0...2 200 000 кг/ч (0...80 840 фунт/мин) | |
| Диапазон рабочего давления | PN 100, класс 600, 63K | |
| Рабочая температура | Стандартное исполнение: -50...+150 °C (-58...+302 °F) Опция: -50....+200 °C (-58 ... +392 °F) |
|
| Окружающая температура | Стандартное исполнение: -40...+60 °C (-40...+140 °F) Опция: -50...+60 °C (-58...+140 °F) |
|
| Материал корпуса сенсора | 1.4301/1.4307 (304L), коррозионностойкий | |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L) |
|
| Степень защиты электроники | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69K |
|
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
|
| Выходные сигналы | 4...20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
|
| Входные сигналы | Нет | |
| Коммуникация | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET | |
| Источник питания | 20...30 В пост. тока | |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, NEPSI, TIIS | |
| Безопасность изделия | CE, C-Tick, EAC marking | |
| Метрологические нормативы и сертификаты | Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation) |
|
| Marine approvals and certificates | ABS (American Bureau of Shipping) BV (Bureau Veritas) LR (Lloyds Register) |
|
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 | |
| Сертификаты на материалы | 3.1 material NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK |
|
| Гигиенические сертификаты и нормативы | 3-A, EHEDG | |
Изделие: 6AAB15 ...
Расходомер для экономичного измерения и мониторинга бытовых газов. t-mass A 150 имеет фланцевое исполнение и специально разработан для экономичного измерения бытовых газов, в частности сжатого воздуха. Данное устройство предназначенное для измерения на дополнительных системах автоматизации. Его 4-проводная схема находится в прочном компактном алюминиевом корпусе. Возможен заказ как версии с дисплеем, так и "слепой" версии. Произведенные настройки прибора сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.
Изделие: 5H2B02 ...
Расходомер для самых малых расходов с уникальной технологией питания от сигнальной цепи. Promag H лучший сенсор для применений в пищевой и фармацевтической отрасли. В Promag H 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению (Ex ia) и простой процедуре монтажа.
Изделие: 7D2B15 ...
Бюджетный расходомер в бесфланцевом компактном и раздельном исполнении. Проточная часть Prowirl D имеет бесфланцевое исполнение. Расходомер устанавливается между фланцами и в основном используется для простых условий работы. Надежный и запатентованный емкостный DSC-датчик обеспечивает высокую точность измерения. Prowirl D 200 предлагает соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в имеющиеся системы контроля, а также высокую безопасность процессов в опасных зонах благодаря искробезопасной конструкции и понятной процедуре установки.
Изделие: 6BABL1 ...
Термально-массовый расходомер для экономичного измерения и простого мониторинга бытовых газов. Врезное исполнение t-mass B 150 подходит для крупных труб или вентиляционных коробов прямоугольного сечения. Он разработан для экономичного измерения бытовых газов, в частности сжатого воздуха. Оптимальный прибор для измерения самых малых расходов. 4-проводной датчик t-mass B 150 имеет прочный и компактный датчик из алюминия. Настройки пользователя сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.
