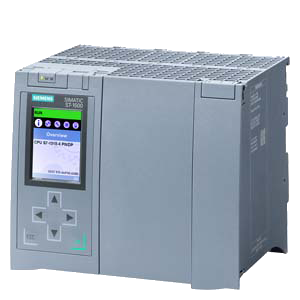

Заказной номер

Встроенное программное обеспечение

V1.5

Проектирование:

• STEP 7 TIA Portal

V13

Дисплей

Диагональ экрана

6.1 см, поддержка русского языка

Элементы управления

Количество клавиш

6

Переключатель режимов работы

1

Напряжение питания

Номинальное напряжение питания

=24 В

Нижний допустимый предел

=19.2 В

Верхний допустимый предел

=28.8 В

Защита от неправильной полярности напряжения

Есть

Входной ток

Потребляемый ток, номинальное значение

1.55 A

Импульсный ток включения, номинальное значение

2.4 A

I²t

0.45 A²·с

Мощность

Мощность, потребляемая от внутренней шины

30 Вт

Выходная мощность питания электроники модулей через внутреннюю шину

12 Вт

Потери мощности

Типовое значение

24 Вт

Память

SIMATIC Memory Card

Необходима для работы CPU

Рабочая память:

• встроенная, для программы

3 Мбайт

• встроенная, для данных

10 Мбайт

Загрузочная память:

• съемная (SIMATIC Memory Card), не более

32 Гбайт

Сохранение данных при перебоях в питании контроллера:

• необслуживаемое

Есть

Быстродействие

Типовое время выполнения логических операций

1 нс

Типовое время выполнения операций со словами

2 нс

Типовое время выполнения математических операций с фиксированной точкой

2 нс

Типовое время выполнения математических операций с плавающей точкой

6 нс

Программные блоки

Общее количество блоков

10 000

Блоки данных DB:

• количество, не более

10 000; диапазон номеров: 1 ... 65535

• размер, не более

10 Мбайт

Функциональные блоки FB:

• количество, не более

9 998; диапазон номеров: 1 ... 65535

• размер, не более

512 кбайт

Функции FC:

• количество, не более

9 999; диапазон номеров: 1 ... 65535

• размер, не более

512 кбайт

Организационные блоки OB:

• размер, не более

512 кбайт

• количество OB свободного выполнения циклов программы

100

• количество OB обработки прерываний по дате и времени

20

• количество OB обработки прерываний по задержке

20

• количество OB обработки прерываний по времени

20

• количество OB обработки аппаратных прерываний

50

• количество OB обработки прерываний DPV1

3

• количество OB изохронного режима

2

• количество OB обработки прерываний синхронизации технологических функций

2

• количество OB рестарта

100

• количество OB обработки асинхронных ошибок

4

• количество OB обработки синхронных ошибок

2

• количество OB обработки диагностических прерываний

1

Глубина вложения блоков:

• на приоритетный класс

24

Счетчики и таймеры

S7 счетчики:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC счетчики:

• количество

Ограничено только размером рабочей памяти

• с сохранением состояний при перебоях в питании:

• настройка

Есть

S7 таймеры:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC таймеры:

• количество

Ограничено только размером рабочей памяти

• с сохранением состояний при перебоях в питании:

• настройка

Есть

Энергонезависимая область памяти данных

Энергонезависимая область памяти данных, не более

768 кбайт; для сохранения состояний флагов, таймеров, счетчиков, блоков данных и технологических данных (осей). Полезная область: 700 кбайт

Флаги:

• количество, не более

16 кбайт

• количество тактовых битов

8

Блоки данных:

• свойство энергонезависимости, настройка

Есть

• свойство энергонезависимости, по умолчанию

Нет

Объем локальных данных:

• на приоритетный класс, не более

64 кбайт; до 16 кбайт на блок

Адресное пространство

Количество модулей ввода-вывода

8 192

Адресное пространство ввода-вывода:

• для ввода

32 кбайт; все входы в области отображения процесса

• для вывода

32 кбайт; все выходы в области отображения процесса

• на встроенную подсистему ввода-вывода:

• для ввода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный DP интерфейс

• для вывода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный DP интерфейс

• на CM/CP:

• для ввода

8 кбайт

• для вывода

8 кбайт

Разделы области отображения процесса:

• количество разделов, не более

32

Адресное пространство на модуль:

• количество подсистем ввода-вывода

10

Аппаратная конфигурация

Количество ведущих DP устройств:

• встроенных

1

• через CM/ CP

8; суммарно не более 8 CM/CP для обмена данными через PROFIBUS, PROFINET, Ethernet

Количество контроллеров ввода-вывода:

• встроенных

1

• через CM/ CP

8; суммарно не более 8 CM/CP для обмена данными через PROFIBUS, PROFINET, Ethernet

Монтажная стойка:

• количество модулей на стойку, не более

32; CPU + 31 модуль

• количество монтажных стоек в контроллере, не более

1

PtP CM:

• количество PtP CM

Ограничивается только количеством слотов для установки модулей

Время и дата

Часы:

• тип

Аппаратные часы

• отклонение времени за сутки

10 с; типовое значение: 2 с

• запас хода после отключения питания, типовое значение

6 недель при температуре 40 °C

Счетчики моточасов:

• количество

8

Синхронизация времени:

• поддержка

Есть

• через DP, ведущее устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Есть

• через Ethernet на основе NTP

Есть

Интерфейсы

Количество интерфейсов PROFINET

3

Количество интерфейсов PROFIBUS

1

1-й интерфейс:

• тип интерфейса:

• количество портов

2

• встроенный коммутатор

Есть

• RJ 45 (Ethernet)

Есть

• поддерживаемые протоколы:

• контроллер PROFINET IO

Есть

• прибор ввода-вывода PROFINET IO

Есть

• SIMATIC коммуникации

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

• работа в кольцевых сетях

Есть

2-й интерфейс:

• тип интерфейса:

• количество портов

1

• встроенный коммутатор

Нет

• RJ 45 (Ethernet)

Есть

• поддерживаемые протоколы:

• контроллер PROFINET IO

Нет

• прибор ввода-вывода PROFINET IO

Нет

• SIMATIC коммуникации

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

3-й интерфейс:

• тип интерфейса:

• количество портов

1

• встроенный коммутатор

Нет

• RJ 45 (Ethernet)

Есть

• поддерживаемые протоколы:

• контроллер PROFINET IO

Нет

• прибор ввода-вывода PROFINET IO

Нет

• SIMATIC коммуникации

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

4-й интерфейс:

• тип интерфейса:

• количество портов

1

• RS 485

Есть

• поддерживаемые протоколы:

• SIMATIC коммуникации

Yes

• ведущее устройство ROFIBUS DP

Есть

• ведомое устройство PROFIBUS DP

Нет

Типы интерфейсов

RJ 45 (Ethernet):

• 100 Мбит/с

Есть

• автоматическое согласование с сетью

Есть

• автоматическая кроссировка кабеля

Есть

• светодиод индикации состояния Industrial Ethernet

Есть

RS 485:

• скорость обмена данными, не более

12 Мбит/с

Протоколы

Количество соединений:

• общее, не более

384

• зарезервированных для связи с системой проектирования/ приборами и системами человеко-машинного интерфейса/ Web приложениями

10

• через встроенные интерфейсы

192

• для S7 маршрутизации

64

Контроллер PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Есть

• открытый обмен данными через IE

Есть

• IRT

Есть

• MRP

Есть; в режиме MRP клиента или сервера, до 50 приборов в кольце

• PROFIenergy

Есть

• приоритетный запуск

Есть; до 32 PN приборов

• количество подключаемых приборов ввода-вывода, не более

512

• количество приборов ввода-вывода с обменом данными в режиме RT, не более:

512

• из них в одной линии, не более

512

• количество приборов ввода-вывода с обменом данными в режиме IRT с опцией высокой производительности, не более

64

• количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более

8

• количество приборов ввода-вывода на инструмент, не более

8

• время обновления данных:

Зависит от установленной коммуникационной нагрузки на PROFINET IO, объема передаваемых данных, количества приборов ввода-вывода

• в режиме RT с периодом следования циклов:

• 250 мкс

250 мкс ... 128 мс

• 500 мкс

500 мкс ... 256 мс

• 1 мс

1 мс ... 512 мс

• 2 мс

2 мс ... 512 мс

• 4 мс

4 мс ... 512 мс

• в режиме IRT с опцией высокой производительности и периодом следования циклов:

• 250 мкс

250 мкс ... 4 мс

• 500 мкс

500 мкс ... 8 мс

• 1 мс

1 мс ... 16 мс

• 2 мс

2 мс ... 32 мс

• 4 мс

4 мс ... 64 мс

• в режиме IRT с опцией высокой производительности и настройкой использования нечетных циклов

Время обновления равно заданной настройке использования нечетных циклов, кратной 125 мкс: 375 мкс, 625 мкс ... 3.875 мкс)

Прибор ввода-вывода PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Нет

• открытый обмен данными через IE

Есть

• поддержка режима IRT

Есть

• поддержка протокола MRP

Есть

• поддержка протокола PROFIenergy

Есть

• общий прибор ввода-вывода:

Есть

• с поддержкой доступа со стороны

До 4 контроллеров PROFINET IO

SIMATIC коммуникации:

• S7 функции связи в режиме сервера

Есть

• S7 функции связи в режиме клиента

Есть

• объем данных пользователя на задание

См. интерактивную помощь (S7 communication, user data size)

Открытый обмен данными через IE:

• TCP/IP

Есть

• объем данных на соединение, не более

64 кбайт

• поддержка нескольких пассивных соединений на порт

Есть

• ISO-on-TCP (RFC1006)

Есть

• объем данных на соединение, не более

64 кбайт

• UDP

Есть

• объем данных на соединение, не более

1 472 байт

• DHCP

Нет

• SNMP

Есть

• DCP

Есть

• LLDP

Есть

Web сервер:

• HTTP

Есть, стандартные и разрабатываемые пользователем страницы

• HTTPS

Есть, стандартные и разрабатываемые пользователем страницы

PROFIBUS:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Есть

• функции равного удаления

Есть

• количество ведомых DP устройств

125

• активация/ деактивация ведомых DP устройств

Есть

Ведущее устройство PROFIBUS DP:

• количество соединений, не более

48

Прочие протоколы:

• MODBUS

Есть; MODBUS TCP

Резервирование каналов связи:

• типовое время реконфигурирования поврежденной кольцевой сети

200 мс

• количество станций в кольце, не более

50

Изохронный режим

Полная синхронизация приложения

Есть

Постоянное время цикла шины

Есть

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

32

Блочно-зависимые сообщения

Есть

Количество конфигурируемых аварийных сообщений, не более

10 000

Количество аварийных сообщений, одновременно находящихся в активном состоянии, не более

1 000

Функции тестирования и отладки

Блоки состояний

Есть до 16 одновременно используемых блоков

Пошаговое выполнение программы

Нет

Отображение состояний/ модификация переменных:

• поддержка

Есть

• переменные:

Входы, выходы, флаги, блоки данных, таймеры и счетчики

• с отображением состояний, не более

200; на задание

• с модификацией значений, не более

200; на задание

Форсировка:

• переменные

Входы, выходы

• количество переменных, не более

200

Буфер диагностических сообщений:

• наличие

Есть

• емкость, не более

3 200 записей

• из них с защитой от перебоев в питании

1 000 записей

Трассировка:

• количество конфигурируемых заданий

8

Состояния, прерывания, диагностика

Светодиоды индикации:

• режимов работы RUN/STOP

Есть

• наличия ошибок в работе модуля ERROR

Есть

• запроса на обслуживание MAINT

Есть

• процессов коммуникационного обмена данными LINK TX/RX

Есть

Технологические объекты

Управление перемещением:

Есть

• управление скоростью перемещения по осям:

• количество осей, не более

128; суммарная поддержка до 128 осей (управление скоростью, позиционирование, внешние датчики)

• позиционирование по осям:

• количество осей, не более

128; суммарная поддержка до 128 осей (управление скоростью, позиционирование, внешние датчики)

• внешние датчики осей:

• количество осей, не более

128; суммарная поддержка до 128 осей (управление скоростью, позиционирование, внешние датчики)

Регулирование:

• PID_Compact

Есть; универсальный ПИД регулятор с встроенной системой оптимизации

• PID_3Step

Есть; ПИД регулятор с встроенной системой оптимизации

Счет и измерение:

• скоростные счетчики

Есть

Условия эксплуатации

Диапазон рабочих температур:

• горизонтальная установка, нижняя граница

0 °C

• горизонтальная установка, верхняя граница

60 °C; дисплей: 50 °C, при температуре 50 °C (типовое значение) дисплей отключается

• вертикальная установка, нижняя граница

0 °C

• вертикальная установка, верхняя граница

40 °C; дисплей: 40 °C, при температуре 40 °C (типовое значение) дисплей отключается

Конфигурирование

Программирование:

• языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• GRAPH

Есть

Защита ноу-хау:

• защита программы пользователя

Есть

• защита от копирования

Есть

• защита программных блоков

Есть

Защита доступа:

• парольная защита доступа к дисплею

Есть

• уровень защиты: защита от записи

Есть

• уровень защиты: защита от записи/ чтения

Есть

• уровень защиты: комплексная защита

Есть

Мониторинг времени цикла выполнения программы:

• нижний предел

Настраиваемое минимальное время цикла

• верхний предел

Настраиваемое максимальное время цикла

Габариты

Ширина

175 мм

Высота

147 мм

Глубина

129 мм

Масса

Приблизительно

1 988 г
