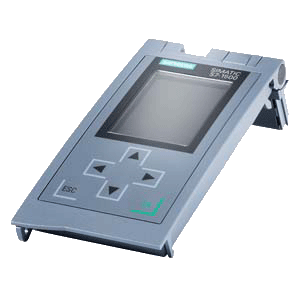

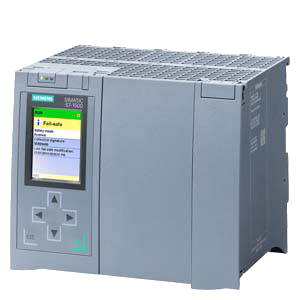

Дисплей

Диагональ экрана

6.1 см

Элементы управления

Количество клавиш

6

Переключатель режимов работы

1

Напряжение питания

Номинальное значение

=24 В

Нижний допустимый предел

=19.2 В

Верхний допустимый предел

=28.8 В

Защита от неправильной полярности напряжения

Есть

Входной ток

Номинальное значение

2.4 A

Мощность

Потребляемая от внутренней шины

30 Вт

Отдаваемая во внутреннюю шину

12 Вт

Потери мощности

Типовое значение

24 Вт

Память

Необходимость использования SIMATIC Memory Card

Есть

Рабочая память:

• встроенная (для программы)

3 Мбайт

• встроенная (для данных)

8 Мбайт

Загрузочная память:

• съемная, в виде карты памяти SIMATIC Memory Card емкостью, не более

32 Гбайт

Резервное копирование данных:

• необслуживаемое

Есть

Время выполнения

Логических операций, типовое значение

2 нс

Операций со словами, типовое значение

3 нс

Математических операций с фиксированной точкой, типовое значение

3 нс

Математических операций с плавающей точкой, типовое значение

12 нс

Программные блоки

Общее количество блоков

10 000

Блоки данных DB:

• количество, не более

10 000; диапазон номеров: 1 ... 65535

• размер, не более

8 Мбайт

Функциональные блоки FB:

• количество, не более

9 998; диапазон номеров: 1 ... 65535

• размер, не более

512 кбайт

Функции FC:

• количество, не более

9 999; диапазон номеров: 1 ... 65535

• размер, не более

512 кбайт

Организационные блоки OB:

• размер, не более

512 кбайт

• количество OB свободных циклов выполнения программы

100

• количество OB обработки аварийных прерываний по времени

20

• количество OB обработки аварийных прерываний по задержке

20

• количество OB обработки прерываний по времени

20

• количество OB обработки аппаратных прерываний

50

• количество OB обработки прерываний DPV1

3

• количество OB изохронного режима

2

• количество OB обработки аварийных прерываний синхронизации технологических функций

2

• количество OB запуска

100

• количество OB обработки асинхронных ошибок

4

• количество OB обработки синхронных ошибок

2

• количество OB обработки диагностических прерываний

1

Глубина вложения блоков:

• на приоритетный класс

24; только 8 для F-блоков

Счетчики и таймеры

S7 счетчики:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC счетчики:

• количество

Ограничивается только объемом рабочей памяти

• с сохранением состояний при перебоях в питании:

• настройка

Есть

S7 таймеры:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC таймеры:

• количество

Ограничивается только объемом рабочей памяти

• с сохранением состояний при перебоях в питании:

• настройка

Есть

Область памяти данных

Энергонезависимая область памяти данных, не более

768 кбайт; для сохранения состояний флагов, блоков данных, содержимого таймеров и счетчиков, а также технологических данных (осей): 700 кбайт

Флаги:

• количество, не более

16 кбайт

• количество тактовых битов

8

Блоки данных:

• с сохранением состояний при перебоях в питании, настройка

Есть

• с сохранением состояний при перебоях в питании, по умолчанию

Нет

Объем локальных данных:

• на приоритетный класс, не более

64 кбайт; до 16 кбайт на блок

Адресное пространство

Количество модулей ввода/ вывода

8 192

Адресное пространство ввода/ вывода:

• для ввода

32 кбайт; вся область отображения процесса занята входными сигналами

• для вывода

32 кбайт; вся область отображения процесса занята выходными сигналами

• на встроенную подсистему ввода/ вывода:

• для ввода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP

• для вывода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP

• через CM/CP:

• для ввода

8 кбайт

• для вывода

8 кбайт

Разделы области отображения процесса:

• количество разделов, не более

32

Адресное пространство на модуль:

• количество подсистем ввода/ вывода

10

Аппаратная конфигурация

Количество ведущих DP устройств:

• встроенных

1

• через CM

8; суммарно до 8 CM/CP для подключения к сетям PROFIBUS, PROFINET и Ethernet на контроллер

Количество контроллеров ввода/ вывода:

• встроенных

1

• через CM

8; суммарно до 8 CM/CP для подключения к сетям PROFIBUS, PROFINET и Ethernet на контроллер

Монтажная стойка:

• количество модулей на монтажную стойку, не более

32; CPU + 31 модуль

• количество монтажных стоек на контроллер, не более

1

PtP CM:

• количество PtP CM на контроллер

Зависит только от количества свободных слотов

Время и дата

Часы:

• тип

Аппаратные часы

• отклонение времени за сутки, не более

10 с; типовое значение: 2 с

• запас хода после отключения питания

6 недель при температуре 40 °С

Счетчики моточасов:

• количество

16

Синхронизация времени:

• поддержка

Есть

• через PROFIBUS DP, ведущее устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Есть

• через Ethernet на основе NTP

Есть

Интерфейсы

Количество интерфейсов PROFINET

2

Количество интерфейсов PROFIBUS

1

1-й интерфейс:

• тип интерфейса:

• количество портов

2

• встроенный коммутатор

Есть

• RJ 45 (Ethernet)

Есть

• протоколы:

• контроллер PROFINET IO

Есть

• прибор ввода/ вывода PROFINET IO

Есть

• SIMATIC коммуникации

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

• работа в кольцевых сетях

Есть

2-й интерфейс:

• тип интерфейса:

• количество портов

1

• встроенный коммутатор

Нет

• RJ 45 (Ethernet)

Есть

• протоколы:

• контроллер PROFINET IO

Нет

• прибор ввода/ вывода PROFINET IO

Нет

• SIMATIC коммуникации

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

3-й интерфейс:

• тип интерфейса:

• количество портов

1

• RS 485

Есть

• протоколы:

• SIMATIC коммуникации

Есть

Типы интерфейсов

RJ 45 (Ethernet):

• 100 Мбит/с

Есть

• автоматическая настройка на параметры обмена данными в сети

Есть

• автоматическая кроссировка подключаемых кабелей

Есть

• светодиоды индикации состояний сети Industrial Ethernet

Есть

RS 485:

• скорость обмена данными, не более

12 Мбит/с

Протоколы

Количество соединений:

• общее количество, не более

320; через встроенные интерфейсы CPU и CP/ CM

• зарезервированных для ES/HMI/web

10

• через встроенные интерфейсы

160

• для S7 маршрутизации

64

Контроллер PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Есть

• открытый обмен данными через IE

Есть

• обмен данными в режиме IRT

Есть

• поддержка протокола MRP

Есть; в режиме MRP менеджера и/или MRP клиента; до 50 станций на кольцо

• поддержка протокола PROFIenergy

Есть

• приоритетный запуск приборов ввода/ вывода

Есть

• количество подключаемых приборов ввода/ вывода, не более

512; суммарно не более 1000 приборов ввода/ вывода, подключаемых через сети PROFIBUS и PROFINET

• количество приборов ввода/ вывода с поддержкой обмена данными в режиме RT, не более:

512

• из них в одной линии, не более

512

• количество приборов ввода/ вывода с поддержкой обмена данными в режиме IRT с опцией высокой производительности, не более

64

• количество одновременно активируемых/ деактивируемых приборов ввода/ вывода, не более

8

• количество приборов ввода/ вывода на инструмент, не более

8

• время обновления данных

Минимальное время обновления данных зависит от набора поддерживаемых функций в сети PROFINET IO, количества приборов ввода/ вывода и объема передаваемых данных

• в режиме RT с периодом следования тактовых импульсов:

• 250 мкс

250 мкс ... 128 мс

• 500 мкс

500 мкс ... 256 мс

• 1 мс

1 ... 512 мс

• 2 мс

2 ... 512 мс

• 4 мс

4 ... 512 мс

• в режиме IRT с опцией высокой производительности и периодом следования тактовых импульсов:

• 250 мкс

250 мкс ... 4 мс

• 500 мкс

500 мкс ... 8 мс

• 1 мс

1 ... 16 мс

• 2 мс

2 ... 32 мс

• 4 мс

4 ... 64 мс

• в режиме IRT с опцией высокой производительности и настройкой использования нечетных циклов

Время обновления данных = выбранной настройке использования нечетных циклов (любая, кратная 125 мкс: 375 мкс, 625 ... 3.875 мкс)

Прибор ввода/ вывода PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизации

Есть

• изохронный режим

Нет

• открытый обмен данными через IE

Есть

• обмен данными в режиме IRT

Есть

• поддержка протокола MRP

Есть

• поддержка протокола PROFIenergy

Есть

• поддержка функций общего прибора ввода/ вывода:

Есть

• количество контроллеров на один общий прибор ввода/ вывода, не более

4

SIMATIC коммуникации:

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть

• объем данных пользователя на задание, не более

Смотри интерактивную помощь (S7 communication, user data size)

Открытый обмен данными через IE:

• TCP/IP

Есть

• объем данных на телеграмму, не более

64 кбайт

• поддержка нескольких пассивных соединений на порт

Есть

• ISO-on-TCP (RFC1006)

Есть

• объем данных на телеграмму, не более

64 кбайт

• UDP

Есть

• объем данных на телеграмму, не более

1 472 байт

• DHCP

Нет

• SNMP

Есть

• DCP

Есть

• LLDP

Есть

Web сервер:

• HTTP

Есть; стандартные и разрабатываемые пользователем web страницы

• HTTPS

Есть; стандартные и разрабатываемые пользователем web страницы

PROFIBUS:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• [Fehlender Merkmalstext PMD_ACF046_001_000]

Есть

• изохронный режим

Есть

• функции равного удаления

Есть

• количество подключаемых ведомых DP устройств

125; суммарно до 1000 приборов ввода/ вывода, подключаемых через сети PROFIBUS и PROFINET

• активация/ деактивация ведомых DP устройств

Есть

Ведущее устройство PROFIBUS DP:

• количество соединений, не более

48; через встроенный интерфейс PROFIBUS DP

Прочие протоколы:

• MODBUS

Есть; MODBUS TCP

Работа в кольцевой сети:

• типовое время реконфигурирования поврежденной кольцевой сети

200 мс

• количество станций на кольцевую сеть, не более

50

Изохронный режим

Полная синхронизация приложения

Есть

Функции равного удаления

Есть

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

32

Блочно-зависимые сообщения

Есть

Количество конфигурируемых аварийных сообщений, не более

10 000

Количество аварийных сообщений, одновременно находящихся в активном состоянии:

1 000

• зарезервировано для аварийных сообщений пользователя

1 000

• зарезервировано для аварийных сообщений системной диагностики

200

• зарезервировано для аварийных сообщений технологических объектов

160

Функции тестирования и отладки

[Fehlender Merkmalstext PMD_ACE995_001_000]

Есть

• [Fehlender Merkmalstext PMD_ACE848_001_000]

5

Блоки состояний

Есть

Пошаговое выполнение программы

Нет

Отображение состояний/ модификация значений:

• отображение состояний/ модификация значений переменных

Есть

• переменные:

Входы, выходы, флаги, блоки данных, содержимое таймеров и счетчиков

• из них для отображения состояний, не более

200; на задание

• из них для модификации значений переменных, не более

200; на задание

Принудительная установка:

• переменные

Входы, выходы

• количество переменных, не более

200

Буфер диагностических сообщений:

• наличие

Есть

• количество записей на буфер, не более

3 200

• из них с сохранением при перебоях в питании

1 000

Трассировка:

• количество конфигурируемых заданий на трассировку

8

Состояния/ прерывания/ диагностика

Диагностические светодиоды индикации:

• режимов работы RUN/STOP

Есть

• наличия ошибок в работе модуля ERROR

Есть

• запроса на обслуживание MAINT

Есть

• состояния коммуникационных соединений LINK TX/RX

Есть

Поддерживаемые технологические объекты

Управление перемещением:

Есть

• управление скоростью перемещения по осям:

• количество осей, не более

96; суммарно до 96 на управление скоростью перемещения по осям, управления позиционированием по осям, использования внешних датчиков позиционирования по осям

• управление позиционированием по осям:

• количество осей, не более

96; суммарно до 96 на управление скоростью перемещения по осям, управления позиционированием по осям, использования внешних датчиков позиционирования по осям

• синхронизация осей технологических объектов:

• количество осей, не более

48

• использование внешних датчиков позиционирования:

• количество осей, не более

96; суммарно до 96 на управление скоростью перемещения по осям, управления позиционированием по осям, использования внешних датчиков позиционирования по осям

Регуляторы:

• PID_Compact

Есть; универсальный ПИД регулятор с встроенными функциями оптимизации

• PID_3Step

Есть; ПИД регулятор с встроенными функциями оптимизации для управления клапанами

Счет и измерение:

• скоростной счетчик

Есть

Стандарты, одобрения, сертификаты

Наивысший класс безопасности в режиме обеспечения безопасности

• [Fehlender Merkmalstext PMD_ACE320_001_000]

< 2.00E-05

• высокий спрос (PFH) по SIL3

< 1.00E-09 1/час

Условия эксплуатации

Диапазон рабочих температур:

• горизонтальная установка, нижняя граница

0 °C

• горизонтальная установка, верхняя граница

60 °C; при типовом значении температуры 50 °C дисплей отключается

• вертикальная установка, нижняя граница

0 °C

• вертикальная установка, верхняя граница

40 °C; при типовом значении температуры 40 °C дисплей отключается

Конфигурирование

Программирование:

• языки программирования:

• LAD

Есть; включая F блоки

• FBD

Есть; включая F блоки

• STL

Есть

• SCL

Есть

• GRAPH

Есть

Защита ноу-хау:

• защита программы пользователя

Есть

• защита от копирования

Есть

• защита программных блоков

Есть

Защита доступа:

• парольная защита доступа к дисплею

Есть

• уровень защиты: защита от записи

Есть

• уровень защиты: защита от записи/ чтения

Есть

• уровень защиты: полная защита

Есть

Мониторинг времени цикла выполнения программы:

• нижний предел

500 мкс; настраивается

• верхний предел

15 с; настраивается

Габариты

Ширина

175 мм

Высота

147 мм

Глубина

129 мм

Масса

Приблизительно

1 978 г
