• Компактный центральный процессор S7-1500 с набором встроенных каналов ввода и вывода дискретных и аналоговых сигналов.
• Встроенная поддержка технологих функций.
• Использование в приложениях со средним уровнем требований к объему программы и скорости обработки информации.
• Выполнение функций центрального контроллера производственных линий с обслуживанием систем распределенного ввода/ вывода.
• Интерфейс PROFINET IO IRT с встроенным 2-канальным коммутатором.
• Поддержка функций контроллера PROFINET IO.
• Поддержка функций интеллектуального прибора ввода/ вывода PROFINET IO в системах с контроллерами ввода/вывода SIMATIC или контроллерами ввода/вывода других производителей.
• Поддержка изохронного режима.
• Встроенные функции управления перемещением: управление скоростью перемещения, позиционирование, использование внешних датчиков позиционирования по осям.
• Встроенный web сервер с поддержкой стандартных и пользовательских web страниц.

Замечание

Для работы центрального процессора необходима карта памяти SIMATIC memory card, заказываемая отдельно.

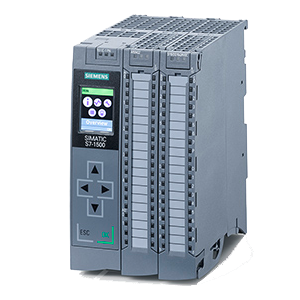

CPU 1511C-1 PN - это центральный процессор начального уровня для автоматизации циклических производств. На его основе могут быть реализованы приложения, предъявляющие средний уровень требований к скорости обработки данных и времени реакции.

CPU 1511C-1 PN оснащен пятью каналами ввода аналоговых сигналов, один из которых предназначен для измерения температуры или сопротивления. Четыре остальных канала позволяют производить измерение унифицированных сигналов силы тока или напряжения.
Два аналоговых выхода позволяют формировать унифицированные сигналы силы тока или напряжения с разрешением 16 бит. Эти сигналы могут быть использованы для управления аналоговыми исполнительными устройствами.
16 встроенных дискретных входов используются для подключения датчиков =24 В.
16 встроенных дискретных выходов =24 В формируют сигналы управления исполнительными устройствами дискретного действия.
Встроенные скоростные счетчики способны работать с входными импульсными сигналами, следующими с частотой до 100 кГц. Содержимое счетчиков обрабатывается центральным процессором и может быть преобразовано в количество импульсов, значение скорости, частоты или периода следования импульсов.
Встроенные функции управления перемещением используют скоростные счетчики для вычисления текущих координат и выдачи воздействий управления скоростью перемещения. Эти функции легко конфигурируются и позволяют использовать PLC-open совместимые блоки для управления приводами.

CPU 1511C-1 PN может использоваться в режиме контроллера или интеллектуального прибора ввода/ вывода (PROFINET I-Device) сети PROFINET IO. Встроенный интерфейс PROFINET IO IRT оснащен 2-канальным коммутатором и позволяет выполнять непосредственное подключение CPU к сети PROFINET с линейной топологией без использования внешних коммуникационных компонентов.

CPU 1511C-1 PN характеризуется следующими показателями:

• Мощный процессор:
  с временем выполнения логических операций менее 60 нс.
• Большой объем рабочей памяти:
  175 кбайт для программы и 1 Мбайт для данных.
• Встроенные каналы ввода/ вывода:
  16 дискретных входов, 16 дискретных выходов, 1 аналоговый вход для измерения температуры/ сопротивления, 4 аналоговых входа и 2 аналоговых выхода с унифицированными сигналами силы тока/ напряжения.
• Карта памяти SIMATIC Memory Card:
  играет роль загрузочной памяти контроллера, используется для регистрации данных и хранения рецептур.
• Гибкие возможности расширения:
  1-рядная конфигурация с использованием до 32 модулей S7-1500 (CPU + 31 модуль).
• Дисплей:
  • для отображения обзорной информации, например, IP адреса встроенного интерфейса, имени и назначения станции, местоположения и т.д.;
  • для отображения диагностической информации;
  • для отображения информации о модулях;
  • для отображения логотипа пользователя;
  • для отображения настроек дисплея;
  • для установки IP адресов;
  • для установки даты и времени;
  • для выбора режима работы;
  • для сброса CPU на заводские настройки;
  • для разрешения/ запрета использования дисплея;
  • для установки прав доступа.
• Интерфейс PROFINET IO IRT:
  для обслуживания системы распределенного ввода/ вывода на базе сети PROFINET.

Производительность:

• Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.
• Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
• Мощный коммуникационный интерфейс:
  PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров.
• Встроенные технологические функции:
  • Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
  • Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
  • Встроенные каналы ввода/ вывода, используемые, например, для управления аналоговыми приводами и подключения HTL датчиков позиционирования.
  • Встроенные скоростные счетчики, аналогичные по своим характеристикам счетчикам модуля TM Count 2x24V.
  • Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
  • Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
• Встроенная система защиты информации:
  • Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
  • Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
  • Концепция 4-уровневой идентификации пользователей:
    Связь с приборами человеко-машинного интерфейса может быть ограничена.
  • Защита от манипуляции данными:
    Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
• Конструкция и обслуживание:
  • Дисплей для отображения информации:
    например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея..
  • Использование дисплея:
    для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
• Встроенная системная диагностика:
  • Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
  • Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
• Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров):
  • Используются в качестве съемной загрузочной памяти центрального процессора. Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
  • Позволяют хранить документацию и csv файлы (рецепты, архивы).
  • Позволяют создавать блоки данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
• Регистрация данных (архивирование) и рецепты:
  • Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов;
    простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
  • Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
• Программирование:
  • Программирование в среде STEP 7 Professional от V13 SP1 UPD 4 и выше.
  • Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500 с автоматической конвертацией большей части программных кодов и регистрацией частей программы, которые должны быть переработаны вручную.
  • Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.
