• 1-канальный интеллектуальный счетчик для решения простых задач скоростного счета.
• Интерфейс для непосредственного подключения инкрементального датчика позиционирования.
• Сравнение содержимого счетчика с двумя заданными значениями.
• Встроенные дискретные выходы для вывода сигналов компараторов.
• Режимы работы:
  • непрерывный счет;
  • один цикл счета;
  • периодический счет.

• Специальные функции:
  • предварительная установка счетчика;
  • „замораживание” содержимого счетчика.
• Запуск/ остановка счетчика по сигналам, подаваемым на дискретные входы модуля.

Замечание:

Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.

Область применения

FM 350-1 является интеллектуальным 1-канальным модулем счета. Он может быть использован в составе программируемых контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода SIMATIC ET 200M, работающих под управлением S7-300/ S7-400/ C7/ WinAC.

Модуль обеспечивает возможность:

• Непосредственного подключения инкрементальных датчиков позиционирования.
• Непосредственного подключения сигналов управления (фотоэлектронных барьеров и т.д.) через встроенные дискретные входы.
• Выполнения функций сравнения с формированием выходных дискретных сигналов через встроенные дискретные выходы.

Подключаемые датчики получают питание от модуля.

Основными областями применения модуля являются:

• Установочное и обрабатывающее оборудование.
• Машины для производства пластмасс.
• Производственные машины.
• Бумагоделательные машины.
• Текстильные машины.
• Упаковочные машины.

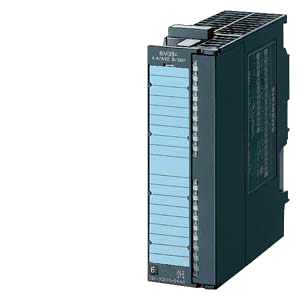

Модуль характеризуется следующими показателями:

• Компактный пластиковый корпус:
  • Светодиод индикации ошибок и отказов (SF).
  • Светодиоды индикации процесса счета (CR), и направления счета (DIR).
  • Светодиоды индикации значений входных и выходных дискретных сигналов.
  • Разъем для подключения фронтального соединителя, защищенный крышкой.
  • Паз для установки этикетки с маркировкой внешних цепей.
  • Два соединителя с тыльной стороны корпуса для подключения к внутренней шине S7-300/ ET 200M.
  • В боковой стенке модуля расположен разъем для установки кодового элемента, с помощью которого производится выбор 5В или 24В инкрементального датчика позиционирования. Для этой цели применяется кодовый элемент, аналогичный по своей конструкции кодовому элементу модулей ввода аналоговых сигналов.

• Простота установки: модуль устанавливается на стандартную профильную шину контроллера или станции распределенного ввода-вывода и фиксируется в рабочем положении винтом.
• Удобное подключение внешних цепей: внешние цепи подключаются к фронтальному соединителю модуля. При первой установке автоматически выполняется операция механического кодирования фронтального соединителя. В дальнейшем фронтальный соединитель может быть установлен только на модули того же типа. Наличие фронтального соединителя позволяет упростить монтаж внешних цепей модуля и производить замену модуля без демонтажа внешних цепей.

Пакет проектирования

В комплект поставки модуля включен компакт-диск с программным обеспечением и документацией. Он содержит:

• Краткое руководство по вводу в эксплуатацию.
• Руководство по модулю FM 350-1.
• Программное обеспечение настройки параметров модуля.
• Стандартные функциональные блоки для организации обмена данными с центральным процессором.

FM 350-1 разгружает центральный процессор контроллера от:

• Непосредственного подключения и обслуживания инкрементального датчиков позиционирования.
• Непосредственного подключения и обслуживания датчиков граничных положений (световых барьеров, концевых выключателей и т.д.).
• Выполнения функций сравнения и формирования управляющих воздействий.

Модуль характеризуется следующими показателями:

• 1-канальный реверсивный 32-разрядный счетчик с тактовой частотой до 500кГц (RS 422).
• Работа в двух диапазонах: 32 двоичных разряда без знака (0…4 294 967 295) или 31 двоичный разряд со знаком (-2 147 483 648…+2 147 483 647).
• Однократное или периодическое выполнение счетных операций.
• Обычное, двойное или квадратурное преобразование.
• Программное или аппаратное управление режимами работы.
• Программная или аппаратная (по входному дискретному сигналу) предварительная установка счетчика.
• Сравнение содержимого счетчика с двумя заданными граничными значениями.
• Формирование запросов на прерывание при выходе за заданные граничные значения.
• Использование 24В дискретных выходов для формирования потенциальных или импульсных выходных сигналов.

Режимы работы

Модуль выполняет подсчет импульсов, поступающих от инкрементального датчика положения, определяет направление счета и позволяет сравнивать содержимое счетчика с двумя заданными значениями. Частота следования импульсов не должна превышать 500кГц. Сигналы, поступающие на дискретные входы модуля, могут использоваться для запуска и остановки счетчика.

Результаты сравнения содержимого счетчика с заданными значениями могут использоваться двумя способами:

• Выводиться на два дискретных выхода модуля. Выходы могут быть сконфигурированы на работу в пороговом режиме или на генерацию импульсов.
• Считываться через внутреннюю шину контроллера в центральный процессор. При срабатывании компараторов FM 350-1 способен формировать запросы на прерывание, используемые центральным процессором для обслуживания счетчика.

Настройка параметров

Настройка параметров модуля FM 350-1 выполняется из среды STEP 7 с использованием специальных экранных форм. Экранные формы становятся доступными после установки на программатор/ компьютер программного обеспечения, входящего в комплект поставки модуля. Это программное обеспечение работает под управлением STEP 7 и не может использоваться самостоятельно.
