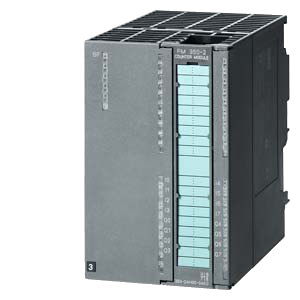

SIMATIC S7-300, МОДУЛЬ СЧЁТА FM 350-2, 8-КАНАЛЬНЫЙ, 20 ГЦ, 24В ЭНКОДЕР, ДЛЯ СЧЁТА, ИЗМЕРЕНИЯ ЧАСТОТ, СКОРОСТИ, ПЕРИОДА, ВКЛ. ПАКЕТ КОНФИГУРИРОВАНИЯ И ЭЛЕКТРОННУЮ ДОКУМЕНТАЦИЮ НА CD
|
6ES7350-2AH00-0AE0 |
Напряжения и токи |
|
Вспомогательное напряжение 1L+, нагрузки 2 L+ |
|
|
24 В |
|
20.4 В |
|
28.8 В |
Потребляемый ток |
|
|
150 мA |
|
100 мA |
|
10 Вт |
Система соединений |
|
|
1 x 40-полюсный |
Дискретные входы |
|
|
8 |
|
Запуск/ остановка |
Длина кабеля, макс. |
|
|
100 м |
Входное напряжение |
|
|
от -3 дo 5 В |
|
от 11 дo 30.2 В |
Входной ток |
|
|
2 мA |
|
9 мA |
Задержка распространения входного сигнала (при номинальном значении входного напряжения) |
|
|
|
|
50 мкс |
Дискретные выходы |
|
|
8 |
|
600 м |
|
100 м |
|
Есть |
|
L+ (-40 В) |
Выходное напряжение |
|
|
L+ (-0.8 В) |
Выходной ток |
|
|
0.5 A |
|
0.5 мA |
Задержка распространения выходного сигнала, при активной нагрузке |
|
|
300 мкс |
Частота коммутации |
|
|
500 Гц |
|
0.5 Гц |
Суммарный ток выходов (на группу) |
|
|
|
|
4 A |
|
2 A |
|
|
|
2 A |
Питание датчика |
|
|
NAMUR питание датчика: 8.2 В +/-2% |
|
200 мA |
|
Есть |
Датчик |
|
Подсоединяемые датчики |
|
|
Есть |
|
Есть |
|
Есть |
|
Есть |
|
Есть |
Датчик NAMUR |
|
|
8 |
|
на DIN 19 234 |
|
1.2 мA |
|
2.1 мA |
|
50 мкс |
|
20 кГц |
|
100 м |
Счетчик |
|
Вход счетчика 24 В |
|
|
8; 32 бита или +/-31 бит |
|
от -3 дo 5 В |
|
от 11 В дo 30.2 В |
|
2 мA |
|
9 мA |
|
50 мкс |
|
20 кГц; 24 В инкрементальный датчик: 10 кГц, |
|
100 m |
Состояния, прерывания, диагностика |
|
Прерывания |
|
|
Настраиваются |
|
Настраиваются |
Диагностика |
|
|
Считывание диагностической информации |
Потенциалы/ электрическая изоляция |
|
Функции дискретного выхода |
|
|
Есть, и экранирование |
Функции дискретных входов |
|
|
Есть, и экранирование |
|
Есть, и экранирование |
Электрическая изоляция, счетчики |
|
|
Есть; и экранирование |
Размеры и масса |
|
|
460 г |
|
80 мм |
|
125 мм |
|
120 мм |
SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 32-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
|
Замечание:
Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.
Интеллектуальный 8-канальный модуль счета FM 350-2 предназначен для решения широкого круга счетных и измерительных задач. Он может быть использован в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M, работающих под управлением систем автоматизации SIMATIC S7-300/ S7-400/ C7/ WinAC.
Модуль разгружает центральный процессор от решения счетных задач и обеспечивает возможность:
Модуль снабжен цепями питания датчиков NAMUR.
Области применения:
Модуль FM 350-2 выпускается в пластиковом корпусе шириной 80мм:
Пакет проектирования
В комплект поставки модуля входит компакт-диск, который содержит:
FM 350-2 позволяет разгружать центральный процессор контроллера от:
Модуль характеризуется следующими показателями:
Стандартные функциональные блоки |
|
CNT2_CTR (FC 2) |
Для программного и аппаратного управления модулем FM 350-2 |
CNT2_WR (FC 3) |
Запись текущих значений, предельных значений и порогов настройки компараторов для FM 350-2 |
CNT2_RD (FC 4) |
Чтение текущих состояний счета и результатов измерений из FM 350-2 (для 4 каналов одновременно) |
DIAG_RD (FC 5) |
Подготовка диагностической информации FM 350-2 при появлении диагностических запросов на прерывание |
Режимы работы
Модуль FM 350-2 способен работать с 24В инкрементальными датчиками позиционирования, датчиками выделения направления перемещения, датчиками NAMUR.
Содержимое каждого счетчика может сравниваться с двумя программно задаваемыми граничными значениями счета.
Модуль способен функционировать в одном из 7 допустимых режимов работы. Во всех режимах за исключением измерительных все каналы могут настраиваться независимо друг от друга.
Режимы работы |
|
Непрерывный счет |
После запуска выполняется непрерывный счет в диапазоне от одного до другого заданного граничного состояния счетчика. |
Одиночный цикл счета |
После запуска выполняется один цикл счета:
|
Периодическое выполнение счетных операций |
После запуска циклы счета периодически повторяются:
|
Измерение частоты |
После запуска выполняется подсчет импульсов в течение программируемого отрезка времени с последующим преобразованием в значение частоты. |
Измерение частоты вращения |
После запуска выполняется подсчет импульсов в течение программируемого отрезка времени с последующим преобразованием в значение угловой частоты. |
Измерение длительности периода |
После запуска выполняется подсчет длительности временного интервала между двумя последовательными импульсными сигналами. |
Каскадный счет |
4 счетных канала объединяются в один. После запуска:
|
Модуль позволяет использовать результаты обработки информации двумя способами:
В случае остановки центрального процессора модуль FM 350-2 может быть запрограммирован на выполнение следующих действий:
Действие |
Описание |
Прекращение работы |
Выходные сигналы модуля сбрасываются, операции счета, измерения прекращаются. |
Продолжение работы |
Модуль продолжает выполнение операций счета/ измерения. |
Формирование фиксированных значений выходных сигналов |
Счетные/ измерительные операции прекращаются. В счетчики записываются значения, обеспечивающие перевод выходов в заданные состояния. |
Сохранение текущих значений и состояний |
Счетные/ измерительные операции прекращаются, содержимое счетчиков и выходных сигналов “замораживается”. |
Настройка параметров
Настройка параметров FM 350-2 выполняется из среды STEP 7 с помощью специальных экранных форм. Экранные формы становятся доступными после установки на программатор/ компьютер программного обеспечения, входящего в комплект поставки FM 350-2. Это программное обеспечение работает под управлением STEP 7 и не может использоваться самостоятельно.
Ввод в эксплуатацию
Для быстрого ввода в эксплуатацию FM 350-2 в комплект его поставки включено краткое руководство, позволяющее выполнить все необходимые операции в течение 1 часа. Руководство учитывает:
Скорейшему вводу в эксплуатацию способствует также наличие готовых примеров программ, которые могут быть адаптированы к требованиям решаемых задач.
