• Модуль последовательной связи для подключения до 4 приборов ввода-вывода в соответствии с техническими условиями IO Link V1.1. Выполнение настройки параметров с помощью инструментальных средств PCT (Port Configuration Tool) от V3.2 и выше.

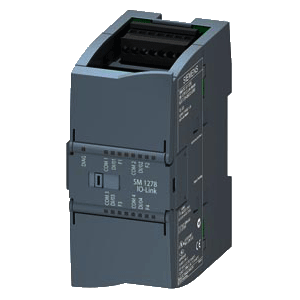

Модуль SM 1278 позволяет выполнять обмен данными максимум с 4 приборами IO-Link, подключаемыми с помощью обычных 3-жильных кабелей, или с 4 стандартными приборами ввода-вывода. Широкий набор настраиваемых параметров позволяет выполнять гибкую адаптацию контроллера к требованиям решаемых задач. Совместимость IO-Link со стандартными датчиками по IEC 61131 типа 1 существенно расширяет возможные области применения модуля

• Пределы расширения:
  • длина кабеля не более 20 м;
  • до 32 байт на ввод и вывод для одного коммуникационного порта;
  • до 32 байт на ввод и вывода для всего модуля.

Светодиодные индикаторы:

• DIAG: индикатор оперативных состояний модуля (зеленый/ красный).
• C1..C4: индикаторы состояний коммуникационных портов (зеленые).
• Q1..Q4: индикаторы состояний каналов (зеленые).
• F1..F4: индикаторы наличия ошибок в работе портов (красные).

В зависимости от типа используемого центрального процессора в один контроллер S7-1200 допускается установка до восьми модулей SM 1278.

Поддерживаемые функции:

• Идентификационные данные I&M.
• Обновление встроенного программного обеспечения.
• Режим SIO (standard IO - режим стандартного ввода-вывода).
• Настройка параметров IO-Link с помощью инструментальных средств S7-PCT и TIA Portal V13.
• Работа под управлением S7-1200 CPU от V4.0 и выше.

Поддерживаемые скорости обмена данными:

• COM1 (4.8 кбит/с).
• COM2 (38.4 кбит/с).
• COM3 (230.4 кбит/с).
