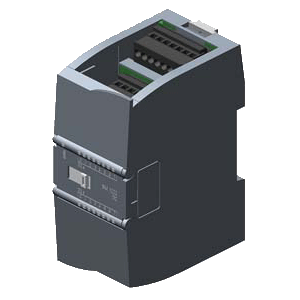

SM1222 16DO; 24VDC

Изделие: 6ES7222-1BH32-0XB0

Краткое описание:

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, =24 В, ТРАНЗИСТОРНЫЕ ВЫХОДЫ 0,5 A

Производитель: SIEMENS
Вес: 0.22 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 16DO, =24 В, ТРАНЗИСТОРНЫЕ ВЫХОДЫ 0,5 A


Номер артикула	6ES7222-1BF32-0XB0	6ES7222-1BH32-0XB0	6ES7222-1HF32-0XB0	6ES7222-1HH32-0XB0	6ES7222-1XF32-0XB0
Обозначение типа продукта
Напряжение питания
Допустимый диапазон, нижний предел (пост. ток)	20,4 V	20,4 V	20,4 V	20,4 V	20,4 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V	28,8 V	28,8 V	28,8 V	28,8 V
Входной ток
из шины на задней стойке 5 В пост. тока, макс.	120 mA	140 mA	120 mA	135 mA	140 mA
Цифровые входы
● из источника напряжения нагрузки L+ (без нагрузки), макс.			11 мА/катушка реле	11 мА/катушка реле	16,7 мА/катушка реле
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1,5 W	2,5 W	4,5 W	8,5 W	5 W
Цифровые входы
Число входов	0	0	0	0	0
Цифровые выводы
Вид выходов	8	16	8	16	8
● по группам для	1	1	2	1	1
Защита от короткого замыкания	нет; предусматривается снаружи	нет; предусматривается снаружи	нет; предусматривается снаружи	нет; предусматривается снаружи	нет; предусматривается снаружи
Ограничение индуктивного напряжения отключения	норм. (L+) -48 В	норм. (L+) -48 В
Коммутационная способность выходов
● при омической нагрузке, макс.	0,5 A	0,5 A	2 A	2 A	2 A
● при ламповой нагрузке, макс.	5 W	5 W	30 Вт при пост. токе, 200 Вт при перем. токе	30 Вт при пост. токе, 200 Вт при перем. токе	30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
● Номинальное значение (пост. ток)	24 V	24 V	от 5 до 30 В пост. тока	от 5 до 30 В пост. тока	от 5 до 30 В пост. тока
● Номинальное значение (перем. ток)			от 5 до 250 В перем. тока	от 5 до 250 В перем. тока	от 5 до 250 В перем. тока
● для сигнала "0", макс.	0,1 V; с нагрузкой 10 кОм	0,1 V; с нагрузкой 10 кОм
● для сигнала "1", мин.	20 В пост. тока	20 В пост. тока
Выходной ток
● для сигнала "1", номинальное значение	0,5 A	0,5 A
● для сигнала "1", диапазон допустимых значений, макс.			2 A	2 A	2 A
● для сигнала "0", ток покоя, макс.	10 µA	10 µA
Задержка на выходе при омической нагрузке
● с "0" на "1", макс.	50 µs	50 µs	10 ms	10 ms	10 ms
● с "1" на "0", макс.	200 µs	200 µs	10 ms	10 ms	10 ms
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 50 ℃, макс.	4 A; Ток на массу	8 A; Ток на массу	10 A; Ток на массу	10 A; Ток на массу	2 A; Ток на массу
Релейные выходы
● Число релейных выходов			8	16	8
● Номинальное напряжение питания на катушке реле L+ (пост. ток)			24 V	24 V	24 V
● Макс. число коммутационных циклов			механический 10 млн, при номинальном напряжении нагрузки 100000	механический 10 млн, при номинальном напряжении нагрузки 100000	механический 10 млн, при номинальном напряжении нагрузки 100000
Коммутационная способность контактов
— при индуктивной нагрузке, макс.	0,5 A	0,5 A	2 A	2 A	2 A
— при ламповой нагрузке, макс.	5 W	5 W	30 Вт при пост. токе, 200 Вт при перем. токе	30 Вт при пост. токе, 200 Вт при перем. токе	30 Вт при пост. токе, 200 Вт при перем. токе
— при омической нагрузке, макс.	0,5 A	0,5 A	2 A	2 A	2 A
Длина провода
● экранированные, макс.	500 m	500 m	500 m	500 m	500 m
●неэкранированные, макс.	150 m	150 m	150 m	150 m	150 m
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
● Аварийные сигналы	да	да	да	да	да
● Диагностический сигнал	да	да	да	да	да
Диагностические сообщения
● Диагностические функции	да	да	да	да	да
● Контроль напряжения питания	да	да	да	да
Диагностический светодиодный индикатор
● для индикации состояния выходов	да	да	да	да	да
● для обслуживания	да	да	да	да	да
● Индикатор состояния цифрового выхода (зеленый)	да	да	да	да	да
Гальваническая развязка цифровых выводов
● между каналами			Реле	Реле	Реле
● между каналами, в блоках для	1	1	2	4	1
● между каналами и шиной на задней стенке	500 В перем. тока	500 В перем. тока	1500 В перем. тока в течение 1 минуты	1500 В перем. тока в течение 1 минуты	1500 В перем. тока в течение 1 минуты
Допустимая разность потенциалов
между различными цепями			750 В перем. тока в течение 1 минуты	750 В перем. тока в течение 1 минуты	750 В перем. тока в течение 1 минуты
Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20	да	да	да	да	да
Стандарты, допуски, сертификаты
Маркировка CE	да	да	да	да	да
Допуск CSA	да	да	да	да	да
cULus	да	да	да	да	да
Допуск FM	да	да	да	да	да
RCM (ранее C-TICK)	да	да	да	да	да
Допуск для судостроения
● Допуск для судостроения	да	да	да	да	да
Окружающие условия
Свободное падение
● Макс. высота свободного падения (в упаковке)	0,3 m; пять раз, в упаковке к отправке	0,3 m; пять раз, в упаковке к отправке	0,3 m; пять раз, в упаковке к отправке	0,3 m; пять раз, в упаковке к отправке	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● диапазон допустимых значений температуры	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации
● мин.	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C
● макс.	60 °C	60 °C	60 °C	60 °C; Кол-во одновременно включенных выходов: 8 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 16 при 55 °C горизонт. или 45 °C вертикал.	60 °C; Кол-во одновременно включенных выходов: 4 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 при 55 °C горизонт. или 45 °C вертикал.
● Допустимое изменение температуры	от 5 °C до 55 °C, 3 °C/минута	от 5 °C до 55 °C, 3 °C/минута	от 5 °C до 55 °C, 3 °C/минута	от 5 °C до 55 °C, 3 °C/минута	от 5 °C до 55 °C, 3 °C/минута
Температура хранения/транспортировки
● мин.	-40 °C	-40 °C	-40 °C	-40 °C	-40 °C
● макс.	70 °C	70 °C	70 °C	70 °C	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, мин.	660 hPa	660 hPa	660 hPa	660 hPa	660 hPa
● Хранение/транспортировка, макс.	1 080 hPa	1 080 hPa	1 080 hPa	1 080 hPa	1 080 hPa
Относительная влажность воздуха
● диапазон допустимых значений (без конденсации) при 25 °C	95 %	95 %	95 %	95 %	95 %
Соединения
Требуемый передний штекер	Да	Да	Да	Да	Да
Механические свойства/материалы
Вид корпуса (спереди)
● Пластиковый	да	да	да	да	да
Размеры
Ширина	45 mm	45 mm	45 mm	45 mm	45 mm
Высота	100 mm	100 mm	100 mm	100 mm	100 mm
Глубина	75 mm	75 mm	75 mm	75 mm	75 mm
Массы
Масса, прибл.	180 g	220 g	190 g	260 g	310 g

	6ES7290-6AA30-0XA0 SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M
	6ES7291-1BA30-0XA0 SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, СИГНАЛЬНЫЙ МОДЦЛЬ ШИРИНОЙ 45 ММ (ДЛЯ СИГНАЛЬНОГО МОДУЛЯ ШИРИНОЙ 45 ММ ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ), ПО 6 ШТУКИ КАЖДОЙ Packaging Quantity (piece): 6
	6ES7292-1AG30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ 8/16 КАНАЛЬНЫХ (4 ШТ. С 7 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4

Обзор

Сигнальные модули для увеличения количества дискретных выходов, обслуживаемых одним контроллером.
Для гибкой адаптации контроллера к требованиям решаемой задачи.
Для последующего расширения существующих систем автоматизации дополнительным набором каналов вывода дискретных сигналов.

Область применения

Модули вывода дискретных сигналов формируют выходные дискретные сигналы контроллера.

Применение модулей вывода дискретных сигналов обеспечивает:

Получение оптимальной адаптации:
Смешанное использование различных типов модулей дискретных сигналов позволяет адаптировать контроллер к требованиям решаемой задачи по количеству и виду выходных дискретных сигналов. Для этой цели могут использоваться 8-, 16- и 32-канальные сигнальные модули.
Получение высокой гибкости:
При расширении и модернизации существующих систем автоматизации контроллер может дополняться необходимым набором модулей с внесением соответствующих изменений в его программу.

Функции

Модули SM 1222 выполняют преобразование внутренних логических сигналов контроллера в его выходные дискретные сигналы с соответствующими параметрами.
