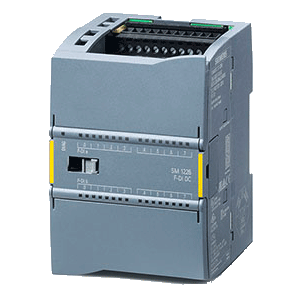

SM1226 16F-DI; 24VDC

Изделие: 6ES7226-6BA32-0XB0

Краткое описание:

SIMATIC S7-1200, ОТКАЗОБЕЗОПАСНЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА, SM 1226, F-DI 16, =24 В, PROFISAFE, ШИРИНОЙ 75 ММ, УРОВЕНЬ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ ДО SIL3 (IEC 61508) ВКЛЮЧИТЕЛЬНО

Производитель: SIEMENS
Вес: 0.09 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Order number		6ES7226-6BA32-0XB0
		DIGITAL INPUT SM 1226, F-DI 16X 24VDC
Product type designation
Supply voltage
Rated value (DC)
● 24 V DC		Yes
permissible range, lower limit (DC)		20.4 V
permissible range, upper limit (DC)		28.8 V
Input current
from backplane bus 5 V DC, max.		155 mA
Digital inputs
● from load voltage L+ (without load), max.		130 mA
Power losses
Power loss, typ.		7 W
Digital inputs
Number of digital inputs		16
horizontal installation
— up to 50 °C, max.		16
vertical installation
— up to 40 °C, max.		16
Input current
● for signal "0", max. (permissible quiescent current)		0.5 mA
Input delay (for rated value of input voltage)
for standard inputs
— Parameterizable		Yes
Cable length
● shielded, max.		200 m
● Unshielded, max.		200 m
Diagnostics indication LED
● for status of the inputs		Yes
Standards, approvals, certificates
CE mark		Yes
cULus		Yes
FM approval		Yes
Ambient conditions
Free fall
● Drop height, max. (in packaging)		0.3 m; five times, in dispatch package
Ambient temperature in operation
● Min.		0 °C
● max.		55 °C
● Permissible temperature change		5°C to 55°C, 3°C / minute
Storage/transport temperature
● Min.		-40 °C
● max.		70 °C
Air pressure acc. to IEC 60068-2-13
● Storage/transport, min.		660 hPa
● Storage/transport, max.		1 080 hPa
Relative humidity
● Permissible range (without condensation) at 25 °C		95 %
Mechanics/material
Type of housing (front)
● plastic		Yes
Dimensions
Width		70 mm
Height		100 mm
Depth		75 mm
Weights
Weight, approx.		250 g

6ES7833-1FA13-0YA5

SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ (F-СИСТЕМ) STEP 7 SAFETY ADVANCED V13, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 PROFESSIONAL V13

6ES7833-1FB13-0YA5

SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ ОТКАЗОБЕЗОПАСНЫХ СИСТЕМ (F-СИСТЕМ) STEP 7 SAFETY BASIC V13 SP1, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 BASIC V13 SP1, ДЛЯ НАСТРОЙКИ SIMATIC S7-1200F

Обзор

Расширение встроенных каналов ввода-вывода центрального процессора дополнительным набором F входов.
Использование в системах обеспечения безопасности.
Встроенная поддержка функций обеспечения безопасности.
Обмен данными с F-CPU на основе механизмов PROFIsafe.
Гибкая адаптация контроллера к требованиям решаемых задач.
Получение дополнительных каналов ввода дискретных сигналов.
Использование только в системе локального ввода-вывода программируемого контроллера.

Область применения

F модули позволяют использовать программируемые контроллеры SIMATIC S7-1200 для построения систем обеспечения безопасности. Функции обеспечения безопасности поддерживаются на уровне F модулей. Для обмена данными с SIMATIC S7 F-CPU используются механизмы PROFIsafe.

Модули могут использоваться только в системе локального ввода-вывода программируемого контроллера S7-1200.

Дизайн

16 входов (SIL 2/ категория 3/ PL d), 8 входов (SIL 3/ категория 3 или 4/ PL e) или смешанное использование различных видов F входов.
Номинальное входное напряжение =24 В.
Подключение контактных датчиков, а также 3- или 4-проводное подключение бесконтактных датчиков BERO.
Два встроенных блока питания датчиков с защитой от коротких замыканий для питания двух групп входов. По 8 входов в каждой группе. Поддержка схем с питанием датчиков от внешних блоков питания.
Индикатор наличия ошибок в работе модуля (DIAG; зеленый или красный светодиод).
Индикаторы состояний входных каналов (зеленый светодиод на канал).
Индикаторы наличия ошибок в работе каналов (красный светодиод на канал).
Идентификационные данные на корпусе модуля:
- Версия аппаратуры и встроенного программного обеспечения.
- Полный заказной номер.
