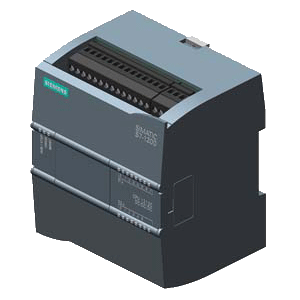

Описание продукта

CPU 1214C AC/DC/реле

CPU 1214C DC/DC/DC

CPU 1214C DC/DC/реле

Состояние продукта

необходимое программное обеспечение

STEP 7 Basic от V13

STEP 7 Basic от V13

STEP 7 Basic от V13

Напряжения питания

Номинальное значение

• =24 В

Есть

Есть

• нижний допустимый предел (постоянный ток)

20.4 В

20.4 В

• верхний допустимый предел (постоянный ток)

28.8 В

28.8 В

• ~120 B

Есть

• ~230 B

Есть

• нижний допустимый предел (переменный ток)

85 В

• верхний допустимый предел (переменный ток)

264 В

• Частота переменного тока, не менее

47 Гц

• Частота переменного тока, не более

63 Гц

• Защита от коротких замыканий

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Предохранитель в цепи питания. Недоступен для пользователя

Напряжение питания нагрузки L+

• номинальное значение

=24 В

=24 В

=24 В

• нижний допустимый предел (постоянный ток)

5 В

20.4 В

5 В

• верхний допустимый предел (постоянный ток)

250 В

28.8 В

250 В

Потребляемый ток

Потребляемый ток

100 мА при ~120 В, 50 мА при ~240 В, номинальные значения

 500 мА, типовое значение

500 мА; типовое значение

Потребляемый ток, не более

300 мА при ~120 В, 150 мА при ~240 В

1.5 A при =24 В

1.5 A при =24 В

Импульсный ток включения, не более

20 A при ~264 В

12 A при =28.8 В

12 A при =28.8 В

Выходной ток питания внутренней шины контроллера (=5 В), не более

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

1 600 мА; =5 В для питания SM/ SB/ CM/ CP/ CB

Потребляемый ток, мощность

Потребляемая мощность, типовое значение

14 Вт

12 Вт

12 Вт

Память

Объем памяти данных пользователя/ опций

75 Кбайт

75 Кбайт

75 Кбайт

RAM

• встроенное

75 Кбайт

75 Кбайт

75 Кбайт

• расширение

Нет

Нет

Нет

Загрузочная память:

• встроенная

4 Мбайт

4 Мбайт

4 Мбайт

Защита данных при перебоях в питании контроллера

• наличие

Есть; весь проект, небослуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

• без батареи

Есть

Есть

Есть

CPU/ блоки

Организационные блоки (OB)

• количество, не более

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

CPU/ время выполнения

операций с битами, не менее

0.08 мкс на инструкцию

0.08 мкс на инструкцию

0.08 мкс на инструкцию

операций со словами, не менее

1.7 мкс на инструкцию

1.7 мкс на инструкцию

1.7 мкс на инструкцию

арифметических операций с плавающей запятой, не менее

2.3 мкс на инструкцию

2.3 мкс на инструкцию

2.3 мкс на инструкцию

Область памяти данных

Энергонезависимая память (включая таймеры, счетчики, флаги), не более

10 Кбайт

10 Кбайт

10 Кбайт

Флаги

• количество, не более

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

8 Кбайт; объем адресумой битовой области

Адресное пространство

Адресное пространство ввода/ вывода:

• общее адресное пространство

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов

1024 байт для входов/ 1024 байт для выходов

• для входов

1 024 байт

1 024 байт

1 024 байт

• для выходов

1 024 байт

1 024 байт

1 024 байт

Область отображения процесса

• для входов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

• для выходов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

Дискретные каналы

• встроенные дискретные входы (DI)

14

14

14

• встроенные дискретные выходы (DO)

10

10

10

Аналоговые каналы

• встроенные аналоговые входы (AI)

2

2

2

• встроенные аналоговые выходы (AO)

0

0

0

Аппаратная конфигурация

Количество модулей на систему, не более

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

3 коммуникационных модуля, 1 сигнальная/ коммуникационная плата/ плата буферной батареи, 8 сигнальных модулей

Время

Часы

• аппаратные часы реального времени

Есть

Есть

Есть

• запас хода при перебоях в питании

20 дней; типовое значение

20 дней; типовое значение

20 дней; типовое значение

• точность хода (отклонение), не более.

60 с/ месяц при 25°C

60 с/ месяц при 25°C

60 с/ месяц при 25°C

Функции тестировани и отладки

Состояния/ управление

• отображение состояний/ управление переменными

Есть

Есть

Есть

• переменные

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Принудительная установка

• принудительная установка

Есть

Есть

Есть

Коммуникационные функции

S7 функции связи

• поддержка

Есть

Есть

Есть

• в режиме сервера

Есть

Есть

Есть

Открытый обмен данными через IE

• TCP/IP

Есть

Есть

Есть

• ISO-на-TCP  (RFC1006)

Есть

Есть

Есть

Количество соединений

• общее

15; динамические

15; динамические

15; динамические

1-й интерфейс

Тип интерфейса

PROFINET

PROFINET

PROFINET

Физический уровень

Ethernet

Ethernet

Ethernet

изоляция

Есть

Есть

Есть

автоматическое определение скорости обмена данными в сети

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети

Есть

Есть

Есть

Автоматическая кроссировка подключаемого кабеля

Есть

Есть

Есть

CPU/ программирование

Программное обеспечение конфигурирования

• STEP 7

STEP 7 Basic от V13

STEP 7 Basic от V13

STEP 7 Basic от V13

Языки программирования

• LAD

Есть

Есть

Есть

• FBD

Есть

Есть

Есть

• SCL

Есть

Есть

Есть

Мониторинг времени цикла

• настройка

Есть

Есть

Есть

Дискретные входы

Количество входов

14; встроенные

14; встроенные

14; встроенные

• из них используется технологическими функциями

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

6; HSC (High Speed Counting - скоростные счетчики)

Полярность входного напряжения

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Любая, одинаковая для всех входов группы

Количество одновременно опрашиваемых входов

• при температуре до 40 °C

14

14

14

Входное напряжение

• номинальное значение

=24 В

=24 В

=24 В

• сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА

• сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток

• сигнала высокого уровня, типовое значение

1 мА

1 мА

1 мА

Задержка распространения входного сигнала при номинальном входном напряжении

• для стандартных входов

• настройка

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для каждой группы из 4 входов

• время переключения от низкого к высокому уровню, не менее

0.2 мс

0.2 мс

0.2 мс

• время переключения от низкого к высокому уровню, не более

12.8 мс

12.8 мс

12.8 мс

• для входов прерываний

• настройка

Есть

Есть

Есть

Длина кабеля, не более

• экранированного

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

• обычного

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

Дискретные выходы

Количество выходов

10; реле

10

10; реле

• из них импульсных

4; 100 кГц, формирование последовательностей импульсов

Защита от коротких замыканий

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Ограничение коммутационных перенапряжений

U_L+ - 48 В

Коммутационная способность выхода, не более

• при активной нагрузке

2 A

0.5 A

2 A

• при ламповой нагрузке

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

5 Вт

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

Выходное напряжение

• сигнала низкого уровня (постоянный ток), не более

0.1 В с нагрузкой 10 кОм

• сигнала высокого уровня, не менее

20 В

Выходной ток

• сигнала высокого уровня, номинальное значение

0.5 A

• сигнала низкого уровня, не более

0.1 мА

Время переключения при активной нагрузке, не более

• от низкого к высокому уровню

10 мс

1 мкс

10 мс

• от высокого к низкому уровню

10 мс

5 мкс

10 мс

Частота переключения выхода

• для импульсного выхода при активной нагрузке, не более

1 Гц

100 кГц

1 Гц

Длина кабеля, не более

• экранированного

500 м

500 м

500 м

• обычного

150 м

150 м

150 м

Релейные выходы

Количество выходов

10

10

Количество циклов срабатывания

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Механических: 10 миллионов, электрических при номинальном напряжении 100,000

Аналоговые входы

Количество входов

2

2

2

длина экранированного кабеля, не более

100 м; экранированная витая пара

100 м; экранированная витая пара

100 м; экранированная витая пара

• сигналы напряжения

Есть

Есть

Есть

Входные диапазоны

• 0 ... +10 В

Есть

Есть

Есть

• входное сопротивление (0 ... 10 В)

≥100 кОм

≥100 кОм

≥100 кОм

Аналого-цифровое преобразование

Время интегрирования и преобразования/ разрешение на канал

• разрешение с учетом переполнения, не более

10 бит

10 бит

10 бит

• настраиваемое время интегрирования

Есть

Есть

Есть

• время преобразования на канал

625 мкс

625 мкс

625 мкс

Питание датчиков

Питание 24 В датчиков

• 24 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Допустимый диапазон отклонений: 20.4 ... 28.8 В

Датчики

Подключаемые датчики

• 2-проводные датчики BERO

Есть

Есть

Есть

Встроенные функции

Количество счетчиков

6

6

6

Частота следования импульсов, не более

6х 100 кГц или 30 кГц (зависит от номеров используемых входов)

6х 100 кГц или 30 кГц (зависит от номеров используемых входов)

6х 100 кГц или 30 кГц (зависит от номеров используемых входов)

Измеритель частоты

Есть

Есть

Есть

Управление позиционированием

Есть

Есть

Есть

ПИД регулирование

Есть

Есть

Есть

Количество импульсных входов

14

14

14

Количество импульсных выходов

4

Частота следования выходных импульсов, не более

100 кГц

Изоляция

Гальваническое разделение дискретных входов

• испытательное напряжение изоляции

~500 В в течение 1 минуты

~500 В в течение 1 минуты

~500 В в течение 1 минуты

• количество групп входов

1

1

1

Изоляция дискретных выходов

• гальваническое разделение с внутренней шиной

Есть; реле

Есть

Есть; реле

• гальваническое разделение между каналами одной группы

Нет

Нет

Нет

• количество групп выходов

2

1

2

Допустимая разность потенциалов

между различными цепями

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

Электромагнитная совместимость

Стойкость к статическим разрядам

• по IEC 61000-4-2

Есть

Есть

Есть

Стойкость к наводкам в кабельных линиях

• в линии питания по IEC 61000-4-4

Есть

Есть

Есть

• в сигнальных линиях по IEC 61000-4-4

Есть

Есть

Есть

• в линиях питания по IEC 61000-4-5

Есть

Есть

Есть

• стойкость к высокочастотным наводкам по IEC 61000-4-6

Есть

Есть

Есть

• генерирование радиопомех по EN 55 011 (ограничительный класс A)

Есть; группа 1

Есть; группа 1

Есть; группа 1

• генерирование радиопомех по EN 55 011 (ограничительный класс B)

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки

Диапазон рабочих температур

• нижняя граница

0 °C

0 °C

0 °C

• верхняя граница

55 °C

55 °C

55 °C

• вертикальная установка, нижняя граница

0 °C

0 °C

0 °C

• вертикальная установка, верхняя граница

45 °C

45 °C

45 °C

• горизонтальная установка, нижняя граница

0 °C

0 °C

0 °C

• горизонтальная установка, верхняя граница

55 °C

55 °C

55 °C

Диапазон температур хранения/ транспортировки

• нижняя граница

-40 °C

-40 °C

-40 °C

• верхняя граница

70 °C

70 °C

70 °C

Атмосферное давление

• во время работы, не менее

795 гПа

795 гПа

795 гПа

• во время работы, не более

1 080 гПа

1 080 гПа

1 080 гПа

• во время хранения/ транспортировки, не менее

660 гПа

660 гПа

660 гПа

• во время хранения/ транспортировки, не более

1 080 гПа

1 080 гПа

1 080 гПа

Относительная влажность

• во время работы, не более

95 %; без появления конденсата

95 %; без появления конденсата

95 %; без появления конденсата

Вибрация

• вибрационные воздействия

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN

2G при настенном монтаже, 1G при установке на профильную шину DIN

• испытания по IEC 60068-2-6

Есть

Есть

Есть

Ударные воздействия

• испытания по IEC 60068-2-27

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Есть; 15 G, длительность 11 мс, 6 ударов по каждой из 3 осей

Степень защиты

IP 20

Есть

Есть

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Есть

Есть

C-TICK

Есть

Есть

Есть

cULus

Есть

Есть

Есть

Одобрение FM

Есть

Есть

Есть

Габариты и масса

Габариты и масса

• Ширина

110 мм

110 мм

110 мм

• Высота

100 мм

100 мм

100 мм

• Глубина

75 мм

75 мм

75 мм

Масса

• масса, приблизительно

475 г

415 г

435 г
