Назначение

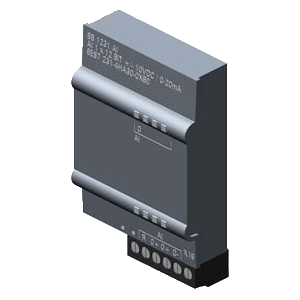

SB1231TC AI 1xTC

Напряжение питания

=24 В

Есть

Потребляемый ток

Типовое значение

5 мА

от внутренней шины =5 В, типовое значение

20 мА

Потери мощности

Типовое значение

0.5 Вт

Аналоговый вход

Количество входов

1; для подключения термопары

Единицы измерения температуры, выбираются

°C/ °F

Входные сигналы

• термопары

Есть; тип J или K; напряжение ±80 мВ

Диапазоны измерений, напряжение

• -80 мВ ... +80 мВ

Есть

Диапазоны измерений, температура

• термопара типа J

Есть

• верхний предел температуры (тип J)

1200°C

• термопара типа K

Есть

• верхний предел температуры (тип K)

1372°C

Термопары (TC)

• допустимое входное напряжение для канала измерения напряжения (разрушающий предел), не более

±35 В

Температурная компенсация:

• настройка

Нет

Аналого-цифровое преобразование

Принцип измерения

Интегрирование

Время интегрирования и время преобразования на канал:

• разрешение с учетом переполнения, не более

15 бит + знак

• настройка времени интегрирования

Нет

• подавление помех при частоте f1 в Гц

85 дБ при 10/ 50/ 60/ 400 Гц

Сглаживание результатов измерений

• настройка

Есть

Погрешности измерений

Температурная погрешность преобразования

25°C ±0.1% ... 55°C ±0.2% во всем диапазоне измерений

Подавление помех для частоты f = n x (fl +/- 1%), fl = частота следования помех

• подавление синфазных сигналов, не менее

120 дБ

Прерывания/ диагностика/ состояния

Аварийные сообщения

• аварийные сообщения

Есть

• диагностика

Есть

Диагностика

• диагностические функции

Есть; результаты могут считываться

• диагностика обрыва цепи подключения датчика

Есть

Диагностические светодиоды:

• состояния входа

Есть

• запроса на обслуживание

Есть

Условия транспортировки и хранения

Условия транспортировки и хранения

• Свободное падение

• с высоты, не более (в упаковке)

0.3 м; пять раз

• Температура

• допустимый диапазон температур

-40 ... +70°C

• Атмосферное давление по IEC 60068-2-13

• атмосферное давление

1080 ... 660 гПа

Условия эксплуатации

Условия эксплуатации:

• Температура

• допустимый диапазон температур

0 ... 55°C при горизонтальной, 0 ... 45°C при вертикальной установке

• Атмосферное давление по IEC 60068-2-13

• атмосферное давление

1080 ... 795 гПа

• Концентрация вредных веществ

• SO₂ при RH < 60% без конденсата

S0₂: < 0.5 мг/м³; H₂S: < 0.1 мг/м³; RH < 60% без конденсата

Степень защиты

IP20

Есть

Стандарты, одобрения, сертификаты

Марк CE

Есть

C-TICK

Есть

Одобрение FM

Есть

Подключение внешних цепей

Фронтальный соединитель

Есть

Материал

Фронтальная часть корпуса

• пластик

Есть

Габариты и масса

Габариты

• ширина

38 мм

• высота

62 мм

• глубина

21 мм

Масса

• приблизительно

35 г
