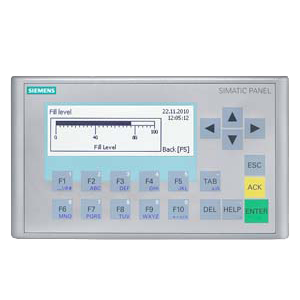

SIMATIC HMI KP300 Basic mono PN

Изделие: 6AV6647-0AH11-3AX0

Краткое описание:

SIMATIC HMI KP300 BASIC MONO PN, ПАНЕЛЬ СЕРИИ BASIC, МОНОХРОМНЫЙ 3,6" FSTN-LCD ДИСПЛЕЙ, 240X80PX, КЛАВИШИ, ИНТЕРФЕЙС PROFINET, НАСТРОЙКА В WINCC BASIC V11/ STEP7 BASIC V11, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО - СМ. ПРИЛАГАЕМЫЙ CD

Производитель: SIEMENS
Вес: 0.38 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6AV6647-0AA11-3AX0	6AV6647-0AK11-3AX0	6AV6647-0AB11-3AX0	6AV6647-0AC11-3AX0
	SIMATIC HMI KTP400 Basic mono PN	SIMATIC HMI KTP400 Basic color PN	SIMATIC HMI KTP600 Basic mono PN	SIMATIC HMI KTP600 Basic color DP
Дисплей
Тип дисплея	STN	TFT	STN	TFT
Диагональ экрана	3.8 дюйма	4.3 дюйма	5.7 дюйма	5.7 дюйма
Глубина цвета	4 оттенка серого	256	4 оттенка серого	256
Разрешение (пикселей)
Разрешение по горизонтали	320	480	320	320
Разрешение по вертикали	240	272	240	240
Подсветка экрана
MTBF подсветки экрана (при 25 °C)	30 000 часов	50 000 часов	50 000 часов	50 000 часов
Регулируемая подсветка	Нет	Нет	Нет	Нет
Элементы управления
Клавиши
Количество функциональных клавиш	4	4	6	6
Сенсорное управление
Сенсорный экран	Да	Да	Да	Да
Тип монтажа
Возможность устанвоки в портретном формате	Да	Да	Да	Да
Блок питания
Тип питающего напряжения	пост. ток	пост. ток	пост. ток	пост. ток
Номинальное напряжение	24 В	24 В	24 В	24 В
Память
Доступная для данных пользователя	1 Мб	1 Мб	1 Мб	1 Мб
Тип вывода
Звуковой выход
Звуковой сигнал	Да	Да	Да	Да
Время
Часы
программные часы	Да	Да	Да	Да
Энерго независимые	Нет	Нет	Нет	Нет
Synchronizable	Да	Да	Да	Да
Интерфейсы
Количество портов RS 485	0	0	0	1
Количество портов USB	0	0	0	0
Количество слотов SD карт	0	0	0	0
Industrial Ethernet
Количество портов Ethernet	1	1	1	0
Протоколы
PROFINET	Да	Да	Да	Нет
PROFIBUS	Нет	Нет	Нет	Да
MPI	Нет	Нет	Нет	Да
Степень и класс защиты
IP (спереди)	IP65	IP65	IP65	IP65
Enclosure type 4x спереди	Да	Да	Да	Да
IP (сзади)	IP20	IP20	IP20	IP20
Стандарты, одобрения, сертификкаты
Марка CE	Да	Да	Да	Да
cULus	Да	Да	Да	Да
Морские сертификаты
GL	Да	Да	Да	Да
ABS	Да	Да	Да	Да
BV	Да	Да	Да	Да
DNV	Да	Да	Да	Да
LRS	Да	Да	Да	Да
Class NK	Да	Да	Да	Да
Использование в опасных зонах
ATEX Zone 2	Нет	Нет	Нет	Нет
ATEX Zone 22	Нет	Нет	Нет	Нет
cULus Class I Zone 2, Division 2	Нет	Нет	Нет	Нет
FM Class I Division 2	Нет	Нет	Нет	Нет
Внешние условия
Температура эксплуатации
Работа (вертикальная установка)
вертикальная установка, минимальная	0 °C	0 °C	0 °C	0 °C
вертикальная установка, максимум	50 °C	50 °C	50 °C	50 °C
Относительная влажность
максимальная относительная влажность	90 %	90 %	90 %	90 %
Конфигурирование
Программное обеспечение
STEP 7 Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)
WinCC flexible Compact	Да	Нет	Да	Да
WinCC Basic (TIA Portal)	Да	Да	Да	Да
Языки
Языки в рантайме
Количество языков в ранатйме	5	5	5	5
Функциональность в WinCC (TIA Portal)
Планировщик задач
по времени	Нет	Нет	Нет	Нет
по заданиям	Да	Да	Да	Да
Система сообщений
Число битовых сообщений	200	200	200	200
Число аналоговых сообщений	15	15	15	15
Буфер сообщений
Число записей	256	256	256	256
Круговой буфер	Да	Да	Да	Да
энергонезависимый	Да	Да	Да	Да
Управление рецептами
Число рецептов	5	5	5	5
Размер внутренней памяти для рецептов	40 кбайт	40 кбайт	40 кбайт	40 кбайт
Расширяемая память для рецептов	Нет	Нет	Нет	Нет
Переменные
Число переменных на устройство	250	500	500	500
Число перемменных на экран	30	30	30	30
Число картинок
Число конфигурируемых картинок	50	50	50	50
Архивирование
Число архивов на устройство	0	0	0	0
Безопасность
Число групп пользователей	50	50	50	50
Число пользователей	50	50	50	50
Перенос конфигурации (загрузка/выгрузка)
MPI/PROFIBUS DP	Нет	Нет	Нет	Да
Ethernet	Да	Да	Да	Нет
Process coupling
S7-1200	Да	Да	Да	Да
S7-1500	Да	Да	Да	Да
S7-200	Да	Да	Да	Да
S7-300/400	Да	Да	Да	Да
LOGO!	Да	Да	Да	Да
Win AC	Да	Нет	Да	Да
SIMOTION	Нет	Нет	Нет	Нет
Allen Bradley (EtherNet/IP)	Да	Да	Да	Нет
Allen Bradley (DF1)	Нет	Нет	Нет	Да
Mitsubishi (MC TCP/IP)	Да	Да	Да	Нет
Mitsubishi (FX)	Нет	Нет	Нет	Да
OMRON (FINS TCP)	Нет	Нет	Нет	Нет
OMRON (LINK/Multilink)	Нет	Нет	Нет	Да
Modicon (Modbus TCP/IP)	Да	Да	Да	Нет
Modicon (Modbus)	Нет	Нет	Нет	Да
I/O / опции
I/O устройства
Принтер	Нет	Нет	Нет	Нет
Карты Multi Media	Нет	Нет	Нет	Нет
Карты SD	Нет	Нет	Нет	Нет
USB носители	Нет	Нет	Нет	Нет
Устройство/материал
Тип корпуса (спереди)
Пластмасса	Да	Да	Да	Да
Размеры
Ширина корпуса	140 мм	140 мм	214 мм	214 мм
Высота корпуса	116 мм	116 мм	158 мм	158 мм
Монтажный вырез (Ш x В)
Монтажный вырез, ширина	123 мм	123 мм	197 мм	197 мм
Монтажный вырез, высота	99 мм	99 мм	141 мм	141 мм
Вес
Вес без упаковки	0.32 кГ	0.34 кГ	1.07 кГ	1.07 кГ

	6AV6647-0AD11-3AX0	6AV6647-0AE11-3AX0	6AV6647-0AF11-3AX0
	SIMATIC HMI KTP600 Basic color PN	SIMATIC HMI KTP1000 Basic color DP	SIMATIC HMI KTP1000 Basic color PN
Дисплей
Тип дисплея	TFT	TFT	TFT
Диагональ экрана	5.7 дюймов	10.4 дюймов	10.4 дюймов
Глубина цвета	256	256	256
Разрешение экрана (пиксели)
Разрешение по гризонтали	320	640	640
Разрешение по вертикали	240	480	480
Подсветка экрана
MTBF подсветки экрана (при 25 °C)	50 000 часов	50 000 часов	50 000 часов
Регулируемая подсветка	Нет	Нет	Нет
Элементы управления
Клавиши
Количество функциональных клавиш	6	8	8
Сенсорное управление
Сенсорный экран	Да	Да	Да
Тип монтажа
Возможность монтажа в портретном формате	Да	Да	Да
Блок питания
Тип питающего напряжения	пост. ток	пост. ток	пост. ток
Номинальное напряжение (DC)	24 В	24 В	24 В
Память
Доступная для данных пользователя	1 МБ	2 МБ	2 МБ
Тип вывода
Звуковой выход
Звуковой сигнал	Да	Да	Да
Время
Часы
Программные часы	Да	Да	Да
Энергонезависимость	Нет	Нет	Нет
Синхронизация	Да	Да	Да
Интерфейсы
Количество портов RS-485	0	1	0
Количество портов USB	0	0	0
Количество слотов SD карт	0	0	0
Industrial Ethernet
Количество портов industrial Ethernet	1	0	1
Протоколы
PROFINET	Да	Нет	Да
PROFIBUS	Нет	Да	Нет
MPI	Нет	Да	Нет
Степень и класс защиты
IP (спереди)	IP65	IP65	IP65
Enclosure type 4x спереди	Да	Да	Да
IP (сзади)	IP20	IP20	IP20
Стандарты, одобрения, сертификаты
Марка CE	Да	Да	Да
cULus	Да	Да	Да
Морские сертификаты
GL	Да	Да	Да
ABS	Да	Да	Да
BV	Да	Да	Да
DNV	Да	Да	Да
LRS	Да	Да	Да
Class NK	Да	Да	Да
Использование в опасных зонах
ATEX Zone 2	Нет	Нет	Нет
ATEX Zone 22	Нет	Нет	Нет
cULus Class I Zone 2, Division 2	Нет	Нет	Нет
FM Class I Division 2	Нет	Нет	Нет
Внешние условия
Температура эксплуатации
Работа (вертикальный монтаж)
при вертикальном монтаже, минимум	0 °C	0 °C	0 °C
iпри вертикальном монтаже,максимум	50 °C	50 °C	50 °C
Относительая влажность
максимальная относительная влажность	90 %	90 %	90 %
Программрование
Прогаммное обеспечение
STEP 7 Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)
WinCC flexible Compact	Да	Да	Да
WinCC Basic (TIA Portal)	Да	Да	Да
Языки
Языки в рантайме
Количество перключаемых языков в рантайме	5	5	5
Функциональность под WinCC (TIA Portal)
Планировщик задач
контролируемые по времени	Нет	Нет	Нет
контроль заданий	Да	Да	Да
Ситсема сообщений
Количество битовых сообщений	200	200	200
Количество аналоговых сообщений	15	15	15
Буфер сообщений
Число записей	256	256	256
Круговой буфер	Да	Да	Да
Энергонезависимость	Да	Да	Да
Управление рецептами
Количество рецептов	5	5	5
Размер внутренней памяти для рецептов	40 кбайт	40 кбайт	40 кбайт
Расширение памяти рецептов	Нет	Нет	Нет
Переменные
Количество переменных на устройство	500	500	500
Количество переменных на экране	30	30	30
Картинки
Количество картинок	50	50	50
Архивирование
Количество архивов на устройство	0	0	0
Безопасность
Количество групп пользователей	50	50	50
Количество пользователей	50	50	50
Перенос конфигурации (загрузка/выгрузка)
MPI/PROFIBUS DP	Нет	Да	Нет
Ethernet	Да	Нет	Да
Связь с контроллерами
S7-1200	Да	Да	Да
S7-1500	Да	Да	Да
S7-200	Да	Да	Да
S7-300/400	Да	Да	Да
LOGO!	Да	Да	Да
Win AC	Да	Да	Да
SIMOTION	Нет	Нет	Нет
Allen Bradley (EtherNet/IP)	Да	Нет	Да
Allen Bradley (DF1)	Нет	Да	Нет
Mitsubishi (MC TCP/IP)	Да	Нет	Да
Mitsubishi (FX)	Нет	Да	Нет
OMRON (FINS TCP)	Нет	Нет	Нет
OMRON (LINK/Multilink)	Нет	Да	Нет
Modicon (Modbus TCP/IP)	Да	Нет	Да
Modicon (Modbus)	Нет	Да	Да
I/O / опции
I/O устройства
Принтер	Нет	Нет	Нет
Карты Multi Media	Нет	Нет	Нет
Карты SD	Нет	Нет	Нет
USB носители	Нет	Нет	Нет
Материал
ТИп корпуса (спереди)
Пластмасса	Да	Да	Да
Размеры
Ширина корпуса	214 мм	335 мм	335 мм
Высота корпуса	158 мм	275 мм	275 мм
Монтажный вырез (Ш x В)
Монтажный вырез, ширина	197 мм	310 мм	310 мм
Монтажный вырез, высота	141 мм	248 мм	248 мм
Вес
Вес без упаковки	1.07 кГ	2.65 кГ	2.65 кГ

	6AV6647-0AH11-3AX0	6AV6647-0AJ11-3AX0	6AV6647-0AG11-3AX0
	SIMATIC HMI KP300 Basic mono PN	SIMATIC HMI KP400 Basic color PN	SIMATIC HMI TP1500 Basic color PN
Дисплей
Тип дисплея	FSTN	TFT	TFT
Диагональ экрана	3.6 дюйма	4.3 дюйма	15 дюйма
Количество цветов	4; только подсветка экрана (белый, красный, зеленый, желтый)	256	256
Разрешение (пиксели)
Разрешение по горизонтали	240	480	1 024
Разрешение по вертикали	80	272	768
Подсветка экрана
MTBF подсветки (при 25 °C)	50 000 часов	50 000 часов	50 000 часов
Регулируемая подсветка	Нет	Нет	Нет
Элементы управления
Клавиши
Количество функциональных клавиш	10	8	0
Сенсорное управление
Сенсорный экран	Нет	Нет	Нет
Тип монтажа
Монтаж в портретном формате	Нет	Нет	Нет
Блок питания
Тип питающего напряжения	пост. ток	пост. ток	пост. ток
Номинальное значение (DC)	24 В	24 В	24 В
Память
Доступная для данных пользователя	1 Мбайт	1 Мбайт	2 Мбайт
Тип вывода
Звуковой вывод
Звуковой сигнал	Нет	Нет	Нет
Время
Часы
Программные часы	Да	Да	Да
Энергонезависимость	Нет	Нет	Нет
Синхронизация	Да	Да	Да
Интерфейсы
Количество портов RS 485	0	0	0
Количество интерфейсов USB	0	0	0
Количество слотов SD карт	0	0	0
Industrial Ethernet
Количество портов Ethernet	1	1	1
Протоколы
PROFINET	Да	Да	Да
PROFIBUS	Нет	Нет	Нет
MPI	Нет	Нет	Нет
Степень и класс защиты
IP (спереди)	IP65	IP65	IP65
Enclosure type 4x спереди	Да	Да	Да
IP (сзади)	IP20	IP20	IP20
Стандарты, одобрения, сертификаты
Марка CE	Да	Да	Да
cULus	Да	Да	Да
Морские сертификаты
GL	Да	Нет	Нет
ABS	Да	Нет	Нет
BV	Да	Нет	Нет
DNV	Да	Нет	Нет
LRS	Да	Нет	Нет
Class NK	Да	Нет	Нет
Использование вопасных зонах
ATEX Zone 2	Нет	Нет	Нет
ATEX Zone 22	Нет	Нет	Нет
cULus Class I Zone 2, Division 2	Да	Нет	Нет
FM Class I Division 2	Нет	Нет	Нет
Внешние условия
Температура эксплуатации
Работа (вертикальный монтаж)
вертикальный монтаж, минимум	0 °C	0 °C	0 °C
вертикальный монтаж, максимум	50 °C	50 °C	50 °C
Относительная влажность
макс. относительная влажность	90 %	90 %	90 %
Программирование
Программное обеспечение
STEP 7 Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)	Да; интегрированный WinCC Basic (TIA Portal)
WinCC flexible Compact	Нет	Нет	Да
WinCC Basic (TIA Portal)	Да	Да	Да
Языки
Языки в рантайме
Количество перекючаемых языков в рантайме	5	5	5
Функциональность под WinCC (TIA Portal)
Планировщик задач
контроль по времени	Нет	Нет	Нет
контроль задач	Да	Да	Да
Система сообщений
Количество битовых сообщений	200	200	200
Количество аналоговых сообщений	15	15	15
Буфер сообщений
Количество записей	256	256	256
Круговой буфер	Да	Да	Да
энергонезависимость	Да	Да	Да
Управление рецептами
Количество рецептов	5	5	5
Размр внутренней памяти для рецептов	40 кбайт	40 кбайт	40 кбайт
Расширяемость памяти рецептов	Нет	Нет	Нет
Переменные
Количество переменных на устройство	250	500	500
Количество переменных на экран	30	30	30
Картинки
Количество картинок	50	50	50
Архивирование
Число архивов на устройство	0	0	0
Безопасность
Число групп пользователей	50	50	50
Число пользователей	50	50	50
Перенос конфигурации (загрузка/выгрузка)
MPI/PROFIBUS DP	Нет	Нет	Нет
Ethernet	Да	Да	Да
Связь с контролерами
S7-1200	Да	Да	Да
S7-1500	Да	Да	Да
S7-200	Да	Да	Да
S7-300/400	Да	Да	Да
LOGO!	Да	Да	Да
Win AC	Да	Нет	Да
SIMOTION	Нет	Нет	Нет
Allen Bradley (EtherNet/IP)	Да	Да	Да
Allen Bradley (DF1)	Нет	Нет	Нет
Mitsubishi (MC TCP/IP)	Да	Да	Да
Mitsubishi (FX)	Нет	Нет	Нет
OMRON (FINS TCP)	Нет	Нет	Нет
OMRON (LINK/Multilink)	Нет	Нет	Нет
Modicon (Modbus TCP/IP)	Да	Да	Да
Modicon (Modbus)	Нет	Нет	Да
I/O / опции
Устройства I/O
Принтер	Нет	Нет	Нет
Карты Multi Media	Нет	Нет	Нет
Карты SD	Нет	Нет	Нет
USB носители	Нет	Нет	Нет
Материал
Корпус (спереди)
Пластмасса	Да	Да	Да
Размеры
Ширина корпуса	165 мм	162 мм	400 мм
Высота корпуса	97 мм	189 мм	310 мм
Монтажный вырез (Ш x В)
монтажный вырез,ширина	149 мм	135 мм	367 мм
монтажный вырез, высота	82 мм	171 мм	289 мм
Вес
Вес без упаковки	0.25 кГ	0.51 кГ	4.2 кГ

Обзор

Серия панелей начального уровня с дисплеями от 3" до 15" для управления и мониторинга работы небольших машин и систем
Наглядное представление процесса благодаря использованию пиксельной графики
Интуитивное управление с использованием сенсорного экрана и функциональных клавиш
Включает все необходимые базовые функции, такие как систему сообщений, рецепты, поддержку векторной графики и переключения языка вывода текста на экране
Простое подключение к контроллерам через встроенные интерфейсы Ethernet или RS 485/422
Быстрое определение сбоев благодаря элеемеентам встроенной диагностики для контроллеров SIMATIC S7-1200 и S7-1500 PLCs

Особенности

Полная поддержка требований концепции Totally Integrated Automation (TIA):
повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
- Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса (для 4" и 6" приборов).
- Короткие времена конфигурирования и выполнения пуско-наладочных работ
- Необслуживаемая конструкция, длительный срок службы встроенных дисплеев
Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики
Наличие библиотеки готовых графических объектов
Возможность применения во всех регионах земного шара:
- 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
- До 5 интерактивных языков на проект
- Языково зависимые тексты и графика

Область применения

Панели операторов SIMATIC серии Basic могут использоваться для решения задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий.

Дизайн

Панели операторов SIMATIC серии Basic по способам монтажа полностью совместимы с существующими сенсорными и многофункциональными панелями операторов SIMATIC.

KP300 Basic mono PN

Монохромный 3.6" FSTN дисплей
1 интерфейс Ethernet (TCP/IP, PROFINET)
Сенсорный экран и 10 функциональных и 10 системных клавиш
Инновационный наследник для текстовых дисплеев (TD 100C, TD 200/TD 200C, TD 400C), а также панелей OP 73 и OP 73micro

KTP400 Basic mono PN

Монохромный 3.8" STN дисплей
1 интерфейс Ethernet (TCP/IP, PROFINET)
Сенсорный дисплей и 4 функциональные клавиши

KTP400 Basic color PN

Широкоформатный дисплей 4.3" TFT
1 интерфейс Ethernet (TCP/IP, PROFINET)
Сенсорный экран и 4 функциональные клавиши

KP400 Basic color PN

Широкоформатный дисплей 4.3" TFT
1 интерфейс Ethernet (TCP/IP, PROFINET)
Мембранная клавиатура с 8 функциоанльными клавишами и 26 системных клавиш
Инновационный наследник OP 77A

KTP600 Basic mono PN

Монохромный 5.7" STN дисплей
1 интерфейс Ethernet (TCP/IP, PROFINET)
Сенсорный экран и 6 функциональных клавиш
Инновационный наследник для TP 177micro/TP 177A

KTP600 Basic color PN or DP

Цветной 5.7" TFT дисплей с поддержкой 256 цветов
1 интерфейс Ethernet (TCP/IP, PROFINET) или 1 интерфейс RS 485/422 (MPI, PROFIBUS DP; отдельная версия)
Сенсорный экран и 6 функциональных клавиш
Инновационный наследник для TP 177micro/TP 177A

KTP1000 Basic color PN or DP

Цветной 10.4" TFT дисплей с поддержкой 256 цветов
1 интерфейс Ethernet (TCP/IP, PROFINET) или 1 интерфейс RS 485/422 (MPI, PROFIBUS DP; отдельная версия)
Сенсорный экран и 8 функциональных клавиш

TP1500 Basic color PN

Цветной 15.0" TFT дисплей с поддержкой 256 цветов
1 интерфейс Ethernet (TCP/IP, PROFINET)
Сенсорный экран

Функции

Поля ввода-вывода
для отображения и модификации технологических параметров
Кнопки
для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с кнопок.
Графика
для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана.
Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д
Векторная графика
В среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.)
Фиксированные тексты
для маркировки функциональных клавиш, изображений, технологических параметров и т.д. с использованием шрифтов различного размера.
Графики кривых и столбиковые диаграммы
для отображения динамически изменяющихся параметров
Переключение языков:
- 5 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык.
- Языково зависимая текстовая информация и графика
Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов
- Использование идентификаторов и паролей пользователей.
- Определение прав доступа различных групп пользователей
Система сообщений
- Дискретные сообщения
- Аналоговые сообщения
- Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения
- Хронология сообщений
Управление рецептами
Тексты подсказок
для экранных изображений, сообщений и переменных
Арифметические функции
Мониторинг граничных значений
для входных и выходных величин
Индикаторы
для отображения состояний машины или установки
Планировщик задач для выполнения функций от заданных событий
Разработка собственных шаблонов изображений, появляющихся на экране
Простое обслуживание и конфигурирование:
- Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave.
- Загрузка конфигурации по MPI/PROFIBUS DP или PROFINET
- Автоматическая идентификация процесса загрузки
- Регулировка контрастности изображения экрана (кроме цветных панелей 6") и калибровка сенсороного дисплея
- Очистка экрана
- Работа без буферных батарей

Конфигурирование

Проектирование панелей серии Basic производится в программных пакетах SIMATIC WinCC Basic, Comfort, Professional или SIMATIC STEP 7 Basic (включает в себя WinCC Basic).

Панели KTP400 Basic mono PN, а также панели с дисплеями от 6" до 15" могут программироваться в программных пакетах SIMATIC WinCC flexible Compact, Standard или Advanced.

Интеграция

Панели серии Basic могут быть подключены к:

контроллерам SIMATIC S7
контроллерам других производителей (для панелей с DP интерфейсом)
- Allen Bradley DF1
- Modicon Modbus RTU
- Mitsubishi FX
- Omron Hostlink/Multilink
контроллерам других производителей (для панелей с PN интерфейсом)
- Allen Bradley Ethernet/IP
- Modicon Modbus TCP/IP
- Mitsubishi MC TCP/IP
