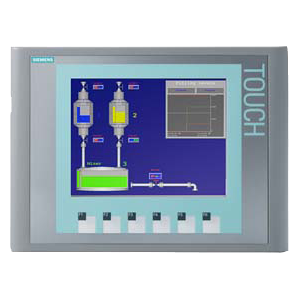

SIPLUS HMI, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА TP1500 BASIC COLOR PN, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ ПАНЕЛИ 6AV6647-0AG11-3AX0
| 6AG1647-0AG11-4AX0 | |
| Обозначение типа продукта | TP1500 Basic color PN |
| Дисплей | |
| Модель дисплея | TFT |
| Диагональ экрана | 15 in |
| Ширина дисплея | 304,1 mm |
| Высота дисплея | 228,1 mm |
| Число цветов | 256 |
| Разрешение (пикселей) | |
| ● Горизонтальное разрешение | 1024 Pixel |
| ● Вертикальное разрешение | 768 Pixel |
| Фоновая подсветка | |
| ● СНО фоновой подсветки (при 25 ℃) | 50 000 h |
| Элементы управления | |
| Клавиатура | |
| ● Функциональные клавиши | |
| — Число функциональных клавиш | 0 |
| ● Клавиши со светодиодами | Нет |
| ● Системные клавиши | Нет |
| ● Ввод цифровых/буквенных символов | |
| — Цифровая клавиатура | Да; Экранная клавиатура |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура |
| Сенсорное управление | |
| ● Исполнение в виде сенсорного экрана | Да |
| Вид конструкции/монтаж | |
| Монтажное положение | вертикальная установка |
| максимально допустимый угол наклона без принудительной вентиляции | 35° |
| Напряжение питания | |
| Вид напряжения питания | пост. тока |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V |
| Входной ток | |
| Импульс тока при включении I²t | 0,2 A²·s |
| Процессор | |
| Тип процессора | RISC 32 бит |
| Запоминающее устройство | |
| Флэш-память | Да |
| ОЗУ | Да |
| подходящее ЗУ для пользовательских данных | 1024 kbyte |
| Вид вывода | Звуковой сигнал |
| Время | |
| Часы | |
| ● Программные часы | Да |
| Интерфейсы | |
| Число интерфейсов RS 485 | 0 |
| Число USB-разъемов | 0 |
| Число интерфейсов 20 мА (TTY) | 0 |
| Число интерфейсов RS 232 | 0 |
| Число интерфейсов RS 422 | 0 |
| Число параллельных интерфейсов | 0 |
| Число других интерфейсов | 0 |
| с программными интерфейсами | Нет |
| Промышленный Ethernet | |
| ● Число интерфейсов Industrial Ethernet | 1 |
| ● Светодиодный индикатор состояния Industrial-Ethernet | 2 |
| Протоколы | |
| PROFINET | Да |
| PROFINET IO | Нет |
| PROFIBUS | Нет |
| MPI | Нет |
| Протоколы (Ethernet) | |
| ● TCP/IP | Да |
| ● DHCP | Да |
| ● SNMP | Да |
| ● DCP | Да |
| ● LLDP | Да |
| Другие протоколы | |
| ● MODBUS | Да |
| ● EtherNet/IP | Да |
| Степень защиты и класс защиты | |
| IP (спереди) | IP65 |
| IP (сзади) | IP20 |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | Да |
| Допуск для судостроения | |
| ● Germanischer Lloyd (GL) | Нет |
| ● American Bureau of Shipping (ABS) | Нет |
| ● Bureau Veritas (BV) | Нет |
| ● Det Norske Veritas (DNV) | Нет |
| ● Lloyds Register of Shipping (LRS) | Нет |
| ● Nippon Kaiji Kyokai (Class NK) | Нет |
| ● Polski Rejestr Statkow (PRS) | Нет |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● Эксплуатация (вертикальный монтаж, горизонтальный формат) | |
| — при вертикальном монтажном положении, мин. | 0 °C |
| — при вертикальном монтажном положении, макс. | 50 °C |
| ● Эксплуатация (максимальный угол наклона, горизонтальный формат) | |
| — при максимальном угле наклона, мин. | 0 °C |
| — при максимальном угле наклона, макс. | 40 °C |
| Расширенные условия окружающей среды | |
| ● относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) |
| Относительная влажность воздуха | |
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) |
| Устойчивость | |
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! |
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! |
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! |
| Проектирование | |
| Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да |
| Отображение значений технологических параметров (вывод) | Да |
| Можно задать значения технологических параметров (ввод) | Да |
| Управление рецептурами | Да |
| Языки | |
| Языки онлайн | |
| ● Число языков онлайн/языков исполнения | 5 |
| Языки проекта | |
| ● Языки проекта | 32 |
| Функции WinCC (TIA Portal) | |
| Библиотеки | Да |
| Программа планирования задач | Да |
| Вспомогательная система | Да |
| ● Число символов в информационном тексте | 320 |
| Система оповещения | |
| ● Число классов сообщений | 32 |
| ● Битовые сообщения | |
| — Число битовых сообщений | 200 |
| ● Аналоговые сообщения | |
| — Число аналоговых сообщений | 15 |
| ● Системные сообщения HMI | Да |
| ● Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Нет |
| ● Число символов в сообщении | 80 |
| ● Число значений технологических параметров на одно сообщение | 8 |
| ● Индикатор сообщений | Да |
| ● Буфер сообщений | Циклический буфер (n x 256 записей), остаточный, не требует обслуживания |
| — Число записей | 256 |
| — Циклический буфер | Да |
| Управление рецептурами | |
| ● Число рецептур | 5 |
| ● Наборов данных на рецептуру | 20 |
| ● Элементов на один набор данных | 20 |
| ● Размер внутренней памяти рецептур | 40 kbyte |
| ● Память рецептур с возможностью расширения | Нет |
| Переменные | |
| ● Число переменных на устройство | 500 |
| ● Число переменных на одно изображение | 30 |
| ● Предельные значения | Да |
| ● Мультиплексы | Да |
| ● Структуры | Нет |
| Изображения | |
| ● Число проектируемых изображений | 50 |
| ● Шаблоны | Да; Постоянные окна не проектируются |
| ● Выбор изображений посредством ПЛК | Да |
| ● Передача номеров изображений посредством ПЛК | Да |
| Комплексные графические объекты | |
| ● Состояние/управление | Нет |
| Списки | |
| ● Число текстовых списков на проект | 150 |
| ● Число графических списков на проект | 100 |
| Безопасность | |
| ● Число групп пользователей | 50 |
| ● Число полномочий пользователей | 32 |
| ● Экспорт/импорт паролей | Нет |
| Комплекты шрифтов | |
| ● Клавиатура | Североамериканский (английский) |
| — Североамериканский (английский) | Да |
| Передача данных (загрузка с носителя/на носитель) | |
| ● MPI/PROFIBUS DP | Нет |
| ● USB | Нет |
| ● Ethernet | Да |
| ● Через внешний носитель данных | Нет |
| Интерфейс с технологическим оборудованием | |
| ● S7-200 | Да; по CP |
| ● S7-300/400 | Да |
| ● WinAC | Нет |
| ● SINUMERIK | Нет |
| ● SIMOTION | Нет |
| ● Allen Bradley (DF1) | Нет |
| ● Mitsubishi (FX) | Нет |
| ● OMRON (Host Link) | Нет |
| ● Modicon (Modbus RTU) | Да; Протокол MODBUS TCP/IP |
| Специальные инструменты/средства проектирования | |
| ● Резервирование/восстановление вручную | Да |
| ● Моделирование | Да |
| ● Переключение устройств | Да |
| Периферийные устройства/опции | |
| Периферийные устройства | Нет |
| ● Принтер | Нет |
| ● SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет |
| ● SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет |
| ● USB-накопитель | Нет |
| Механические свойства/материалы | |
| Материал корпуса (спереди) | |
| ● Пластиковый | Да |
| ● Алюминиевый | Нет |
| Размеры | |
| Ширина лицевой панели корпуса | 400 mm |
| Высота лицевой панели корпуса | 310 mm |
| Монтажный вырез, ширина | 367 mm |
| Монтажный вырез, высота | 289 mm |
| Монтажная глубина | 60 mm |
| Массы | |
| без упаковки | 4,2 kg |
| с упаковкой | 4,68 kg |
|
SIPLUS HMI KTP 400 BASIC MONO PN |
SIPLUS HMI KTP 600 BASIC COLOR PN |
SIPLUS HMI KTP 1000 BASIC COLOR DP |
SIPLUS HMI KTP 1000 BASIC COLOR PN |
SIPLUS HMI TP 1500 BASIC COLOR PN | |
|---|---|---|---|---|---|
|
Заказной номер |
6AG1647-0AA11-2AX0 |
6AG1647-0AD11-2AX0 |
6AG1647-0AE11-4AX0 |
6AG1647-0AF11-4AX0 |
6AG1647-0AG11-4AX0 |
|
Заказной номер базовой панели |
6AV6647-0AA11-3AX0 |
6AV6647-0AD11-3AX0 |
6AV6647-0AE11-3AX0 |
6AV6647-0AF11-3AX0 |
6AV6647-0AG11-3AX0 |
|
Диапазон рабочих температур |
-10 ... +60 °C; допускается появление конденсата |
-25 ... +60 °C; допускается появление конденсата |
0 ... +50 °C; допускается появление конденсата |
0 ... +50 °C; допускается появление конденсата |
0 ... +50 °C; допускается появление конденсата |
|
Защитное покрытие |
Защитное покрытие печатных плат и электронных компонентов |
||||
|
Технические данные |
Соответствуют техническим данным базовых панелей за исключением допустимых условий эксплуатации |
||||
|
Условия эксплуатации |
|||||
|
Относительная влажность |
5 ... 100 %, допускается появление конденсата |
||||
|
Биологически активные вещества |
По EN 60721-3-3, класс 3B2: плесень, споры грибка |
||||
|
Химически активные вещества |
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2) |
||||
|
Механически активные вещества |
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2) |
||||
|
Атмосферное давление (зависит от верхней границы диапазона рабочих температур) |
1080 ... 795 гПа (-1000 … +2000 м) 795 ...658 гПа (+2000 ... + 3500 м) 658 … 540 гПа (+3500 … +5000 м) |
||||
1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При работе в среде с содержанием активных веществ незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
Панели операторов SIMATIC базовой линии могут использоваться для решения задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий.
Панели операторов SIMATIC базовой линии по способам монтажа полностью совместимы с существующими сенсорными и многофункциональными панелями операторов SIMATIC.
Для конфигурирования панелей операторов SIMATIC базовой линии необходим пакет программ SIMATIC WinCC flexible 2008 Compact.
Панели операторов SIMATIC базовой линии могут подключаться:
KTP400 Basic
KTP600 Basic
KTP1000 Basic
TP1500 Basic
Изделие: 6AV6647-0AC11-3AX0
