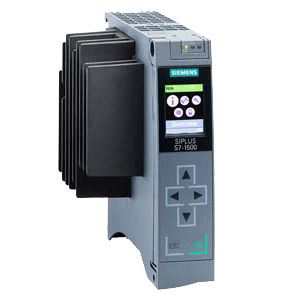

CPU 1513-1 PN

Дисплей

Диагональ экрана

3.45 см

Элементы управления

Количество клавиш

6

Переключатель выбора режимов работы

1

Напряжение питания

Номинальное значение

=24 В

Нижнее допустимое значение

=19.2 В

Верхнее допустимое значение

=28.8 В

Входной ток

Номинальный потребляемый ток

0.7 A

Импульсный ток включения, не более

1.9 A

I²t

0.34 A²·с

Мощность

Потребляемая от внутренней шины мощность

5.5 Вт

Подводимая к внутренней шине мощность

10 Вт

Потери мощности

Типовое значение

5.7 Вт

Память

Рабочая память:

• встроенная (для программы)

300 кбайт

• встроенная (для данныхХ

1.5 Мбайт

Загрузочная память:

• съемная карта памяти (SIMATIC Memory Card) емкостью не более

2 Гбайт

Резервное сохранение программы и данных:

• необслуживаемое

Есть

Типовое время выполнения

Операций с битами

40 нс

Операций со словами

48 нс

Математических операций с фиксированной точкой

64 нс

Математических операций с плавающей точкой

256 нс

Программные блоки CPU

Общее количество блоков

2 000

Блоки данных DB:

• количество, не более

2 000; диапазон номеров: 1 ... 65535

• размер, не более

1.5 Мбайт

Функциональные блоки FB:

• количество, не более

1 998; диапазон номеров: 1 ... 65535

• размер, не более

300 кбайт

Функции FC:

• количество, не более

1 999; диапазон номеров: 1 ... 65535

• размер, не более

300 кбайт

Организационные блоки OB:

• размер, не более

300 кбайт

• количество OB свободного выполнения циклов программы

100

• количество OB обработки аварийных прерываний по времени

20

• количество OB обработки аварийных прерываний по задержке

20

• количество OB обработки прерываний по времени

20

• количество OB обработки прерываний от процесса

50

• количество OB обработки аварийных прерываний DPV1

3

• количество OB обработки прерываний изохронного режима

1

• количество OB обработки аварийных технологических синхронных прерываний

2

• количество OB запуска

100

• количество OB обработки асинхронных ошибок

4

• количество OB обработки синхронных ошибок

2

• количество OB обработки диагностических прерываний

1

Глубина вложения блоков:

• на приоритетный класс

24

Счетчики и таймеры

S7 счетчики:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC счетчики:

• количество

Любое (ограничивается только объемом рабочей памяти)

• с сохранением состояний при перебоях в питании:

• настройка

Есть

S7 таймеры:

• количество

2 048

• с сохранением состояний при перебоях в питании:

• настройка

Есть

IEC таймеры:

• количество

Любое (ограничивается только объемом рабочей памяти)

• с сохранением состояний при перебоях в питании:

• настройка

Есть

Область памяти данных

Энергонезависимая область памяти данных, не более

128 кбайт; Для сохранения состояний таймеров, счетчиков, флагов, блоков данных, технологических данных (осей): 88 кбайт

Флаги:

• количество, не более

16 кбайт

• количество тактовых битов

8

Блоки данных:

• настройка свойства энергонезависимости

Есть

• свойство энергонезависимости по умолчанию

Нет

Локальные данные:

• на приоритетный класс

64 кбайт; до 16 кбайт на блок

Адресное пространство

Количество модулей ввода-вывода

2 048

Адресное пространство ввода-вывода:

• для ввода

32 кбайт; Все входы в области отображения процесса

• для вывода

32 кбайт; Все выходы в области отображения процесса

• на встроенную подсистему ввода-вывода:

• для ввода

8 кбайт

• для вывода

8 кбайт

• на коммуникационные модули CM/CP:

• для ввода

8 кбайт

• для вывода

8 кбайт

Разделы области отображения процесса:

• количество разделов, не более

32

Адресное пространство на модуль:

• количество подсистем ввода-вывода

7

Аппаратная конфигурация

Количество модулей на систему, не более:

• количество модулей на стойку, не более

32; CPU + 31 модуль

• количество монтажных стоек, не более

1

Количество ведущих DP устройств:

• через CM

6

Количество контроллеров ввода-вывода:

• встроенных

1

Коммуникационные модули PtP CM:

• количество модулей PtP CMs

Ограничивается только количеством доступных слотов для размещения модулей

Слоты:

• SIMATIC Memory Card

Есть. Карта памяти заказывается отдельно. Без карты памяти CPU работать не может

Время

Часы:

• тип

Аппаратные часы

• отклонение хода за сутки, не более

10 с; типовое значение: 2 с

• запас хода после отключения питания, типовое значение

6 недель при 40 °C

Синхронизация времени:

• поддержка

Есть

• в системе автоматизации в режиме ведущего устройства

Есть

• в системе автоматизации в режиме ведомого устройства

Есть

• через Ethernet на основе NTP

Есть

Интерфейсы

Количество интерфейсов PROFINET

1

1-й интерфейс:

• типы интерфейсов:

• количество портов

2

• встроенный коммутатор

Есть

• RJ 45 (Ethernet)

Есть

• протоколы:

• контроллер PROFINET IO

Есть

• прибор ввода-вывода PROFINET IO

Есть

• коммуникации SIMATIC

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Есть

• непосредственное подключение к кольцевой сети

Есть

Типы интерфейсов

RJ 45 (Ethernet):

• 100 Мбит/с

Есть

• автоматическая настройка на параметры обмена данными в сети

Есть

• автоматическая кроссировка подключаемых кабелей

Есть

• светодиод индикации состояния Industrial Ethernet

Есть

Количество соединений:

• количество соединений, не более

128

• количество зарезервированных соединений для связи с системой проектирования/ приборами и системами человеко-машинного интерфейса/ web приложениями

10

• количество соединений через встроенные интерфейсы

88

Протоколы

Контроллер PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Есть

• открытый обмен данными через IE

Есть

• обмен данными в режиме IRT

Есть

• поддержка протокола MRP

Есть; В режиме менеджера резервирования MRP и/или клиента MRP; до 50 приборов на кольцевую сеть

• приоритетный запуск

Есть; до 32 PN приборов

• количество подключаемых приборов ввода-вывода, не более

256

• количество подключаемых приборов ввода-вывода с обменом данными в режиме RT, не более

256

• из них в одной линии, не более

128

• количество подключаемых приборов ввода-вывода с обменом данными в режиме IRT с опцией высокой производительности, не более

64

• количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более

8

• количество приборов ввода-вывода на инструмент, не более

8

• время обновления данных:

Минимальное значение зависит от параметров настройки сети PROFINET IO, количества приборов ввода-вывода и объемов передаваемых данных

• в режиме RT:

• с периодом следования циклов 250 мкс

250 мкс ... 128 мс

• с периодом следования циклов 500 мкс

500 мкс ... 256 мс

• с периодом следования циклов 1 мс

1 ... 512 мс

• с периодом следования циклов 2 мс

2 ... 512 мс

• с периодом следования циклов 4 мс

4 ... 512 мс

• в режиме IRT с опцией высокой производительности:

• с периодом следования циклов 250 мкс

250 мкс ... 4 мс

• с периодом следования циклов 500 мкс

500 мкс ... 8 мс

• с периодом следования циклов 1 мс

1 ... 16 мс

• с периодом следования циклов 2 мс

2 ... 32 мс

• с периодом следования циклов 4мс

4 ... 64 мс

• в режиме IRT с опцией высокой производительности и настройкой использования нечетных циклов

Время обновления = заданной настройке использования нечетных циклов, кратной 125 мкс: 375 мкс, 625 мкс ... 3.875 мкс)

Прибор ввода-вывода PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• изохронный режим

Есть

• открытый обмен данными через IE

Есть

• обмен данными в режиме IRT

Есть

• поддержка протокола MRP

Есть

• поддержка протокола PROFIenergy

Есть

Коммуникации SIMATIC:

• S7 функции связи в режиме сервера

Есть

• S7 функции связи в режиме клиента

Есть

Открытый обмен данными через IE:

• TCP/IP:

Есть

• длина телеграммы, не более

8 кбайт

• ISO-on-TCP (RFC1006):

Есть

• длина телеграммы, не более

8 кбайт

• UDP:

Есть

• длина телеграммы, не более

1 472 байт

• DHCP

Нет

• SNMP

Есть

• DCP

Есть

• LLDP

Есть

Web сервер:

• HTTP

Есть; стандартные и определяемые пользователем страницы

• HTTPS

Есть; стандартные и определяемые пользователем страницы

Прочие протоколы:

• MODBUS

Есть

Протокол MRP:

• типовое время реконфигурирования поврежденной кольцевой сети

200 мс

• количество станций в кольце, не более

50

Изохронный режим

Изохронный режим (полная синхронизация приложения)

Есть

Функции равного удаления

Есть

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

32

Блочно связанные сообщения

Есть

Количество конфигурируемых аварийных сообщений, не более

5 000

Количество аварийных сообщений, одновременно находящихся в активном состоянии, не более

500

Функции тестирования и отладки

Блоки состояний

Есть; одновременное использование до 8 блоков

Пошаговое выполнение программы

Нет

Отображение состояний/ модификация переменных:

• поддержка

Есть

• переменные

Входы, выходы, флаги, блоки данных, состояния таймеров и счетчиков

• из них для отображения состояний, не более

200

• из них для модификации переменных, не более

200

Принудительная установка:

• переменные

Входы и выходы

• количество переменных, не более

1 000

Буфер диагностических сообщений:

• наличие

Есть

• емкость буфера, сообщений, не более:

• из них с защитой от перебоев в питании

250 сообщений

Состояния/ прерывания/ диагностика

Диагностические светодиоды индикации:

• режимов работы модуля RUN/STOP

Есть

• наличия ошибок в работе модуля ERROR

Есть

• запроса на обслуживание MAINT

Есть

• подключения дисплея LINK TX/RX

Есть

Технологические объекты

Управление перемещением:

Есть

• управление скоростью по осям:

• количество осей, не более

6; суммарная поддержка до 6 осей (управление скоростью, позиционирование, внешние датчики)

• позиционирование по осям:

• количество осей, не более

6; суммарная поддержка до 6 осей (управление скоростью, позиционирование, внешние датчики)

• внешние датчики осей:

• количество внешних датчиков, не более

6; суммарная поддержка до 6 осей (управление скоростью, позиционирование, внешние датчики)

Автоматическое регулирование:

• PID_Compact

Есть; Универсальный ПИД регулятор с интегрированной системой оптимизации

• PID_3Step

Есть; 3-позиционный ПИД регулятор с интегрированной системой оптимизации работы клапанов

Счет и измерения:

• скоростной счетчик

Есть

Условия эксплуатации, транспортировки и хранения

Диапазон рабочих температур:

• горизонтальная установка, нижняя граница

-40 °C (Tmin). Запуск CPU при -25 °C. Запуск дисплея при -20 °C.

• горизонтальная установка, верхняя граница

60 °C (Tmax); Дисплей: при температуре от 50 °C и выше дисплей отключается

• вертикальная установка, нижняя граница

-40 °C (Tmin). Запуск CPU при -25 °C. Запуск дисплея при -20 °C.

• вертикальная установка, верхняя граница

40 °C (Tmax); Дисплей: при температуре от 40 °C и выше дисплей отключается

Диапазон температур хранения и транспортировки:

• нижняя граница

-40 °C

• верхняя граница

70 °C

Дополнительные условия:

• атмосферное давление

1080 ... 795 гПа (-1000 ... +2000 м над уровнем моря) при Tmin ... Tmax// 795 ... 658 гПа (2000 ... 3500 м над упрвнем моря) при Tmin ... Tmax - 10 K// 658 ... 540 гПа (3500 ... 5000 м над уровнем моря) при Tmin ... Tmax - 20 K

• относительная влажность:

• по IEC 60068-2-38

100 %, допускается появление конденсата и льда (но не во время выполнения монтажных и пуско-наладочных работ)

• стойкость к воздействию:

• биологически активных веществ по EN 60721-3-3

Есть, класс 3B2: плесень, споры грибка, сухая гниль (исключая фауну). Во время работы на все незадействованные интерфейсы должны быть установлены включенные в комплект поставки защитные колпачки.

• химически активных веществ по EN 60721-3-3

Есть, класс 3C4 (при относительной влажности до 75 %), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Во время работы на все незадействованные интерфейсы должны быть установлены включенные в комплект поставки защитные колпачки.

• механически активных веществ по EN 60721-3-3

Есть, класс 3S4, включая пыль и песок. Во время работы на все незадействованные интерфейсы должны быть установлены включенные в комплект поставки защитные колпачки.

Конфигурирование

Программирование:

• языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• GRAPH

Есть; STEP 7 от V12 SP1

Защита ноу-хау:

• защита программы пользователя

Есть

• защита от копирования

Есть

• защита программных блоков

Есть

Защита доступа:

• пароль для использования дисплея

Есть

• уровень защиты: Write protection (защита от записи)

Есть

• уровень защиты: Read/write protection (защита от записи и чтения)

Есть

• уровень защиты: Complete protection (полная защита)

Есть

Мониторинг времени цикла:

• нижняя граница

Настраиваемое минимальное время цикла

• верхняя граница

Настраиваемое максимальное время цикла

Габариты

Ширина

35 мм

Высота

147 мм

Глубина

129 мм

Масса

Приблизительно

430 г
