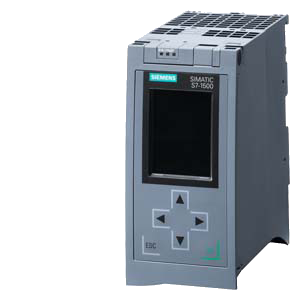

CPU 1516-3 PN/DP

Изделие: 6ES7516-3AN01-0AB0

Краткое описание:

SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1516-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 1 МБ ДЛЯ ПРОГРАММЫ И 5 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 10 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Производитель: SIEMENS
Вес: 0.94 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Номер артикула		6ES7516-3AN01-0AB0
Вес		0,940 kg
Единица количества (ME)		шт.
Единица упаковки		1
Минимальное поставляемое количество ME		1
Единица содержимого		шт.
EAN		4047623404958
UPC
Обозначение в списке (LKZ)		ST73
Группа изделия		4500
Класс продукта		A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK		R111
Место хранения		N001
Общая информация
Обозначение типа продукта		ЦП 1516-3 PN/DP
Функциональный стандарт HW		FS01
Версия микропрограммного обеспечения		V1.8
Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже		V13 SP1 обновление 4
Управление конфигурацией
посредством набора данных		Да
Дисплей
Диагональ экрана (см)		6,1 cm
Элементы управления
Число клавиш		6
Переключатель режимов работы		1
Напряжение питания
Вид напряжения питания		24 В пост. тока
Допустимый диапазон, нижний предел (пост. ток)		19,2 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Защита от перепутывания полярности		Да
Перемыкание при отказе сетевого питания и отключении напряжения
● Время перемыкания при отказе сетевого питания и отключении напряжения		5 ms
Входной ток
Потребление тока (номинальное)		0,85 A
Макс. ток включения		2,4 A; Номинальное значение
I²t		0,02 A²·s
Мощность
Потребляемая мощность шины на задней стенке (сбалансированная)		6,7 W
Мощность питания шины на задней стенке		12 W
Рассеиваемая мощность
Нормальная рассеиваемая мощность		7 W
Запоминающее устройство
Карта памяти SIMATIC необходима		Да
Оперативное запоминающее устройство
● встроенное (для программ)		1 Mbyte
● встроенное (для данных)		5 Mbyte
Память загрузки
● вставная (карта памяти SIMATIC), макс.		32 Gbyte
Хранение в буфере
● не требует обслуживания		Да
Время обработки ЦП
нормальное время операций побитовой обработки		10 ns
нормальное время операций со словами		12 ns
нормальное время выполнения операций арифметики с фиксированной точкой		16 ns
нормальное время выполнения операций с плавающей точкой		64 ns
Блоки ЦП
Число элементов (всего):		6 000; под элементом наряду с блоками DB, FB и FC также понимаются глобальные константы и т.д.
Блоки данных (DB)
● Диапазон числовых значений		1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
● Макс. размер		5 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
Функциональные блоки (FB)
● Диапазон числовых значений		0 до 65 535
● Макс. размер		512 kbyte
Функции (FC)
● Диапазон числовых значений		0 до 65 535
● Макс. размер		512 kbyte
Организационные блоки (OB)
● Макс. размер		512 kbyte
● Число свободных организационных блоков циклического выполнения		100
● Число организационных блоков прерывания по времени		20
● Число организационных блоков прерываний с задержкой		20
● Число организационных блоков циклических прерываний		20
● Число организационных блоков аппаратного прерывания		50
● Число организационных блоков прерывания DPV1		3
● Число организационных блоков прерываний циклов тактовой синхронизации		2
● Число организационных блоков прерываний технологических циклов тактовой синхронизации		2
● Число пусковых организационных блоков		100
● Число организационных блоков обработки асинхронных ошибок		4
● Число организационных блоков обработки синхронных ошибок		2
● Число организационных блоков обработки диагностических сигналов		1
Глубина вложенности
● на класс приоритета		24
Счетчики, таймеры и их остаток
Счетчик S7
● Число		2 048
Остаточность
— настраивается		Да
Счетчик IEC
● Число		неограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настраивается		Да
Таймеры S7
● Число		2 048
Остаточность
— настраивается		Да
Таймер IEC
● Число		неограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настраивается		Да
Области данных и их остаток
общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.		512 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 472 Кбайт
Маркер
● Макс. число		16 kbyte
● Число меток синхронизации		8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
● Настраиваемый остаток		Да
● Предварительно заданный остаток		Нет
Локальные данные
● на класс приоритета, макс.		64 kbyte; макс. 16 Кбайт на блок
Адресная область
Число модулей ввода-вывода		8 192; макс. количество модулей / подмодули
Периферийная адресная область
● Вводы		32 kbyte; все входы включены в образ процесса
● Выводы		32 kbyte; все выходы включены в образ процесса
в том числе на каждую встроенную подсистему ввода-вывода
— Вводы (объем)		8 kbyte
— Выводы (объем)		8 kbyte
в том числе на CM/CP
— Вводы (объем)		8 kbyte
— Выводы (объем)		8 kbyte
Частичный образ процесса
● Макс. число частичных образов процесса		32
Конфигурация аппаратного обеспечения
Число децентрализованных систем ввода-вывода		20
Число ведущих устройств DP
● встроенный		1
● по CM		8; В совокупности может быть вставлено не более 8 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
Число контроллеров ввода-вывода
● встроенный		1
● по CM		8; В совокупности может быть вставлено не более 8 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet)
Монтажные стойки
● Макс. число модулей на монтажную стойку		32; ЦП + 31 модуль
● Монтажная стойка, макс. число строк		1
Коммуникационный модуль для двухточечного соединения
● Число коммуникационных модулей для двухточечного соединения		число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
Время
Часы
● Тип		Аппаратные часы
● Время хранения в буфере		6 wk; при температуре окружающей среды 40 °C, норм.
● Макс. отклонение в день		10 s; норм.: 2 с
Счетчик рабочего времени
● Число		16
Синхронизация времени
● поддерживается		Да
● на DP, ведущее устройство		Да
● в AS, ведущее устройство		Да
● в AS, подчиненное устройство		Да
● на Ethernet по NTP		Да
Интерфейсы
Число разъемов PROFINET		2
Число интерфейсов PROFIBUS		1
1. интерфейс
Физические параметры интерфейсов
● Число портов		2
● встроенный коммутатор		Да
● RJ 45 (Ethernet)		Да; X1
Функции
● Контроллер PROFINET IO		Да
● Устройство ввода-вывода PROFINET		Да
● Связь SIMATIC		Да
● Открытая связь IE		Да
● Интернет-сервер		Да
● Резервирование среды передачи		Да
2. интерфейс
Физические параметры интерфейсов
● Число портов		1
● встроенный коммутатор		Нет
● RJ 45 (Ethernet)		Да; X2
Функции
● Контроллер PROFINET IO		Нет
● Устройство ввода-вывода PROFINET		Нет
● Связь SIMATIC		Да
● Открытая связь IE		Да
● Интернет-сервер		Да
3. интерфейс
Физические параметры интерфейсов
● Число портов		1
● RS 485		Да
Функции
● Связь SIMATIC		Да
● Ведущее устройство PROFIBUS DP		Да
● Подчиненное устройство PROFIBUS DP		Нет
Физические параметры интерфейсов
RJ 45 (Ethernet)
● 100 Мбит/с		Да
● Автоматическое определение		Да
● Автоматическая коммутация		Да
● Светодиодный индикатор состояния Industrial-Ethernet		Да
RS 485
● Макс. скорости передачи данных		12 Mbit/s
Протоколы
Число соединений
● Макс. число соединений		256; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
● Число соединений, резервируемых для ES/HMI/интернета		10
● Число соединений по встроенным интерфейсам		128
● Число соединений S7-маршрутизации		16
Контроллер PROFINET IO
Службы
— Связь PG/OP		Да
— S7-маршрутизация		Да
— Тактовая синхронизация		Да
— Открытая связь IE		Да
— IRT		Да
— MRP		Да; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50
— PROFIenergy		Да
— Пуск согласно приоритету		Да; макс. 32 PROFINET-устройства
— Макс. число подключаемых устройств ввода-вывода		256; В совокупности может быть подключено не более 768 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
— из них IO-устройств с IRT, макс.		64
— Макс. число подключаемых устройств ввода-вывода для RT		256
— из них на линию, макс.		256
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода		8
— Макс. число устройств ввода-вывода на инструмент		8
— Время актуализации		Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
— для тактового импульса передачи 250 мкс		от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 500 мкс синхронного по такту OB является основополагающим
— для тактового импульса передачи 500 мкс		от 500 мкс до 8 мс
— для тактового импульса передачи 1 мс		от 1 мс до 16 мс
— для тактового импульса передачи 2 мс		от 2 мс до 32 мс
— для тактового импульса передачи 4 мс		от 4 мс до 64 мс
— при IRT и параметрировании «непрямых» тактовых импульсов передачи		Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
— для тактового импульса передачи 250 мкс		от 250 мкс до 128 мс
— для тактового импульса передачи 500 мкс		от 500 мкс до 256 мс
— для тактового импульса передачи 1 мс		от 1 мс до 512 мс
— для тактового импульса передачи 2 мс		от 2 мс до 512 мс
— для тактового импульса передачи 4 мс		от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OP		Да
— S7-маршрутизация		Да
— Тактовая синхронизация		Нет
— Открытая связь IE		Да
— IRT		Да
— MRP		Да
— PROFIenergy		Да
— Shared Device		Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device		4
Связь SIMATIC
● S7-связь, в качестве сервера		Да
● S7-связь, в качестве клиента		Да
● Макс. количество полезных данных на запрос		см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
● TCP/IP		Да
— Макс. размер данных		64 kbyte
— Несколько пассивных соединений на порт, поддерживается		Да
● ISO-on-TCP (RFC1006)		Да
— Макс. размер данных		64 kbyte
● UDP		Да
— Макс. размер данных		1 472 byte
● DHCP		Нет
● SNMP		Да
● DCP		Да
● LLDP		Да
Интернет-сервер
● HTTP		Да; Стандартные страницы и страницы, определяемые пользователем
● HTTPS		Да; Стандартные страницы и страницы, определяемые пользователем
Ведущее устройство PROFIBUS DP
● Макс. число соединений		48; для встроенного интерфейса PROFIBUS DP
Службы
— Связь PG/OP		Да
— S7-маршрутизация		Да
— Маршрутизация наборов данных		Да
— Тактовая синхронизация		Да
— Равноудаленность		Да
— Число подчиненных устройств DP		125; В совокупности может быть подключено не более 768 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
— Активация/деактивация подчиненного устройства DP		Да
Другие протоколы
● MODBUS		Да; MODBUS TCP
Резервирование среды передачи
● Нормальное время переключения в случае прерывания линии		200 ms
● Макс. число абонентов в кольце		50
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да; с мин. числом OB 6 x цикл 375 мкс
Равноудаленность		Да
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения		32
Сообщения относительно блоков		Да
Макс. число настраиваемых аварийных сигналов		10 000
Число одновременно активных аварийных сигналов в пуле аварийных сигналов
● Число резервированных аварийных сигналов пользователя		600
● Число резервированных аварийных сигналов для системной диагностики		200
Функции испытания и ввода в эксплуатацию
Общий ввод в эксплуатацию (Team Engineering)		Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
Блок состояния		Да; до 8 одновременно (в сумме через все клиенты ES)
Одиночный шаг		Нет
Состояние/управление
● Переменные состояние/управления		Да
● Переменные		входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
● Макс. число переменных
— из них переменных состояния, макс.		200; на запрос
— из них переменных управления, макс.		200; на запрос
Принудительное исполнение
● Принудительное исполнение, переменные		Периферийные входы/выходы
● Макс. число переменных		200
Диагностический буфер
● есть		Да
● Макс. число элементов		3 200
— из них устойчивых к отказу сети		500
Слежения
● Количество слежений с возможностью проектирования		4; на одно слежение возможны данные в объеме 512 кбайт
Аварийные сигналы/диагностика/информация о состоянии
Диагностический светодиодный индикатор
● Светодиод RUN/STOP		Да
● Светодиод ERROR		Да
● Светодиод MAINT		Да
● Индикатор соединения LINK TX/RX		Да
Поддерживаемые технологические объекты
Управление перемещениями		Да
● Ось числа оборотов
— Макс. число осей числа оборотов		30; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
● Ось позиционирования
— Макс. число осей позиционирования		30; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
● Оси равномерного хода (относительный равномерный ход редукторов)
— Количество осей, макс.		15; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
● Внешние датчики
— Макс. число внешних датчиков		30; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool
Регулятор
● PID_Compact		Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
● PID_3Step		Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
● PID-Temp		Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
● Высокоскоростной датчик		Да
Окружающие условия
Температура окружающей среды при эксплуатации
● Горизонтальное монтажное положение, мин.		0 °C
● Горизонтальное монтажное положение, макс.		60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
● Вертикальное монтажное положение, мин.		0 °C
● Вертикальное монтажное положение, макс.		40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Проектирование
Программирование
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
— GRAPH		Да
Защита ноу-хау
● Защита программ пользователя		Да
● Защита от копирования		Да
● Защита блоков		Да
Защита доступа
● Пароль для дисплея		Да
● Степень защиты: защита от записи		Да
● Степень защиты: защита от записи/чтения		Да
● Степень защиты: полная защита		Да
Контроль времени цикла
● нижний предел		настраиваемое минимальное время цикла
● верхний предел		задаваемое максимальное время цикла
Размеры
Ширина		70 mm
Высота		147 mm
Глубина		129 mm
Массы
Масса, прибл.		845 g

	6EP1332-4BA00 SIMATIC PM 1507 24 V/3 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/3 A
	6EP1333-4BA00 SIMATIC PM 1507 24 V/8 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/8 A
	6ES7193-4JB00-0AA0 SIMATIC DP, ЗАПЧАСТЬT, 24-ВОЛЬТОВЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ ET 200S И PN/PN-СОЕДИНИТЕЛЕЙ, 2 X 2-ПОЛЮСНЫЙ, ВТЫЧНОЙ, ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ЭЛЕКТРОНИКИ, ВНУТРЕННИЙ МОСТИК, ЦВЕТОВОЕ КОДИРОВАНИЕ, 10 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 10
	6ES7505-0KA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24 В
	6ES7505-0RA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 24/48/60V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24/48/60
	6ES7507-0RA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 120/230V AC/DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ ~/=120/230 В
	6ES7590-1AB60-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 160 MM (ПРИМЕРНО 6,3 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AC40-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 245 MM (ПРИМЕРНО 9,6 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

	6ES7590-1AE80-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AF30-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 530 MM (ПРИМЕРНО 20,9 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AJ30-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 830 MM (ПРИМЕРНО 32,7 ДЮЙМА); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1BC00-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 2000 MM (ПРИМЕРНО 78,7 ДЮЙМОВ); БЕЗ ЗАЗЕМЛЯЮЩЕГО ЭЛЕМЕНТА, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ. НЕОБХОДИМ ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (6ES7590-5AA00-0AA0, УП. 20 ШТ. )
	6ES7590-5AA00-0AA0 SIMATIC S7-1500, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (ПОДКЛЮЧЕНИЕ PE) ДЛЯ ПРОФИЛЬНОЙ ШИНЫ S7-1500; ОБЯЗАТЕЛЕН ДЛЯ ПРОФИЛЬНОЙ ШИНЫ ДЛИНОЙ 2000 MM, 20 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 20
	6ES7590-8AA00-0AA0 SIMATIC S7-1500 ЗАПЧАСТЬ - СОЕДИНИТЕЛЬНЫЙ РАЗЪЁМ ДЛЯ ВСЕХ СИСТЕМНЫХ БЛОКОВ ПИТАНИЯ (PS) И БЛОКОВ ПИТАНИЯ (PM), 10 ШТ. В УПАКОВКЕ Packaging Quantity (piece): 10
	6ES7822-1AA03-0YA5 SIMATIC STEP 7 PROFESSIONAL V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ., ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200/1500, SIMATIC S7-300/400/WINAC, ПАНЕЛЕЙ SIMATIC BASIC
	6ES7591-1BA00-0AA0 SIMATIC S7-1500, ЗАПЧАСТЬ - ДИСПЛЕЙ ДЛЯ CPU 1516-3 PN/DP
	6ES7954-8LC02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ

	6ES7954-8LE02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
	6ES7954-8LF02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
	6ES7954-8LL02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
	6ES7954-8LP02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТА
	6ES7954-8LT02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА
	6ES7972-0BA70-0XA0 SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
	6ES7972-0BB70-0XA0 SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
	6ES7998-8XC01-8YE0 КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!, SIMATIC DP/ -PC/ -PG, STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET
	6GK1901-1BB10-2AA0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.
	6GK1901-1BB10-2AB0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. Packaging Quantity (piece): 10
	6GK1901-1BB10-2AE0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. Packaging Quantity (piece): 50
	6GK1901-1GA00 SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ
	6GK1905-6AA00 SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS
	6XV1830-0EH10 SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1840-2AH10 SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1840-3AH10 SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

6XV1840-4AH10

SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

	6XV1830-0GH10 SIMATIC NET, ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), С PE-ОБОЛОЧКОЙ, ДЛЯ ПРИМЕНЕНИЯ В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ, 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1830-0JH10 SIMATIC NET, ЭКРАНИР. PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC) С PUR-ОБОЛОЧКОЙ, 2-ЖИЛЬНЫЙ, ДЛЯ ПРОКЛ. В ХИМ. АГРЕСИВНЫХ СРЕДАХ С ПОВЫШ. УРОВНЕМ МЕХ. ВОЗДЕЙСТВИЙ, ПОСТАВКА ОТРЕЗКАМИ ДЛИНОЙ 20 .. . 1000 M
	6XV1830-0LH10 SIMATIC NET, ОГНЕСТОЙКИЙ PROFIBUS КАБЕЛЬ (FRNC) ДЛЯ БЫСТРОГО МОНТАЖА (FC), ЭКРАНИРОВАННЫЙ, 2-ЖИЛЬНЫЙ, БЕЗ СОДЕРЖАНИЯ ГАЛЛОГЕНА С ОБОЛОЧКОЙ ИЗ СОПОЛИМЕРА. ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1830-3EH10 SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1830-3FH10 SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1831-2K SIMATIC NET, PB FC ГИБКИЙ КАБЕЛЬ GP, 2-ПРОВОДНОЙ, ЭКРАНИРОВАННЫЙ, СПЕЦ. ДИЗАЙН ДЛЯ БЫСТРОЙ УСТАНОВКИ, МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА ПРИ ЗАКАЗЕ 20 M, ПРОДАЖА ПО МЕТРАЖУ
	6XV1831-2L SIMATIC NET, PB FC ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, PROFIBUS ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, МАКС. УСКОРЕНИЕ 4М/С*С, МИНИМУМ 3 МЛН. ЦИКЛОВ ИЗГИБА, МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА 120 MM, ДВУХЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПРОДАЖА ПО МЕТРАЖУ, МАКС.ДЛИНА: 1000 M, МИНИМАЛЬНАЯ ДЛИНА ДЛЯ ЗАКАЗ

Обзор

Центральный процессор S7-1500 с большими объемами памяти программы и данных.
Высокая скорость выполнения команд.
Использование в качестве центрального контроллера производственных линий с системами локального и распределенного ввода-вывода.
Интерфейс PROFINET IO IRT с встроенным 2-канальным коммутатором.
Дополнительный интерфейс PROFINET со своим IP адресом.
Контроллер PROFINET IO для обслуживания систем распределенного ввода-вывода на основе сети PROFINET.
Интеллектуальный прибор ввода-вывода PROFINET IO для работы под управлением программируемых контроллеров SIMATIC или контроллеров других производителей, способных выполнять функции контроллера PROFINET IO.
Интерфейс ведущего устройства сети PROFIBUS DP.
Поддержка изохронного режима в сетях PROFIBUS и PROFINET.
Для работы центрального процессора необходима карта памяти SIMATIC memory card, которая заказывается отдельно.

Область применения

Центральный процессор CPU 1516-3 PN/DP имеет высокую производительность и оснащен памятью программы и данных большого объема. Он предназначен для построения систем управления, использующих для своей работы системы локального и распределенного ввода-вывода.

Он может работать в режимах контроллера или интеллектуального прибора ввода-вывода сети PROFINET IO. Встроенный интерфейс PROFINET IO IRT оснащен 2-канальным коммутатором, что позволяет выполнять подключение к магистральной или кольцевой сети PROFINET без использования дополнительных внешних коммуникационных компонентов.

Дополнительный интерфейс PROFINET со своим IP адресом позволяет решать задачи разделения сетей.

Встроенный интерфейс PROFIBUS позволяет выполнять обслуживание систем распределенного ввода-вывода на основе этой сети.

Дополнительно центральный процессор обеспечивает поддержку исчерпывающего набора функций управления и позволяет производить подключение приводов через стандартные PLC-open - совместимые блоки.

Дизайн

CPU 1516-3 PN/DP характеризуется следующими показателями:

Мощный центральный процессор:
Процессор тратит на выполнение логической операции менее 10 нс.
Большой объем рабочей памяти:
1 Мбайт для программы и 5 Мбайт для данных.
Загрузочная память в виде карты памяти SIMATIC memory card;
с поддержкой дополнительных функций. Например, функций архивирования данных.
Гибкие возможности расширения:
однорядная конфигурация с использованием до 32 модулей (центральный процессор + 31 модуль контроллера).
Дисплей с поддержкой функций:
- Отображения имени станции, ее обозначения на верхнем уровне, ее расположения и т.д.
- Отображения диагностической информации.
- Отображения информации о модулях.
- Отображения параметров настройки дисплея.
- Установки IP адресов.
- Установки даты и времени.
- Выбора режима работы центрального процессора.
- Сброса центрального процессора на заводские настройки.
- Разрешения/ запрета отображения информации.
- Разрешения использования защиты доступа.
Встроенный интерфейс PROFINET IO IRT для обслуживания системы распределенного ввода-вывода на основе сети PROFINET.
Дополнительный интерфейс PROFINET для разделения сетей.
Встроенный интерфейс PROFIBUS DP для обслуживания систем распределенного ввода-вывода на основе сети PROFIBUS.

Функции

Производительность
- Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.
- Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
- Мощные коммуникационные интерфейсы:
  PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров. CPU 1516-3PN/DP оснащен дополнительным интерфейсом PROFINET со своим IP адресом, что позволяет решать задачи разделения сетей.
Встроенные технологические функции
- Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
- Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
- Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
- Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
Изохронный режим
- Синхронизация в рамках одного цикла сети PROFIBUS или PROFINET процессов сбора сигналов в системе распределенного ввода-вывода, процессов передачи сигналов через сеть, а также циклов выполнения программы пользователя. В этом режиме считывание входных сигналов и выдача управляющих воздействий производится через одинаковые интервалы времени в пределах одного цикла выполнения программы контроллера.
Встроенная защита информации
- Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
- Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
- Концепция 4-уровневой идентификации пользователей:
  Связь с приборами человеко-машинного интерфейса может быть ограничена.
- Защита от манипуляции данными:
  Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
Конструкция и обслуживание
- Дисплей для отображения информации:
  например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея.
- Использование дисплея:
  для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
Встроенная системная диагностика
- Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
- Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров)
- Используются в качестве съемной загрузочной памяти центрального процессора. Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
- Позволяют хранить документацию и csv файлы (рецепты, архивы).
- Создание блоков данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
Регистрация данных (архивирование) и рецепты
- Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов;
  простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
- Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
Программирование

Программирование в среде STEP 7 Professional V12.
Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500.
Использование проектов STEP 7 V11 в режиме совместимости со STEP 7 V12.
Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

CPU 1516-3 PN/DP

Изделие: 6ES7516-3AN01-0AB0

Обзор

Область применения

Дизайн

Функции

Похожие товары

Наши услуги

Производители
