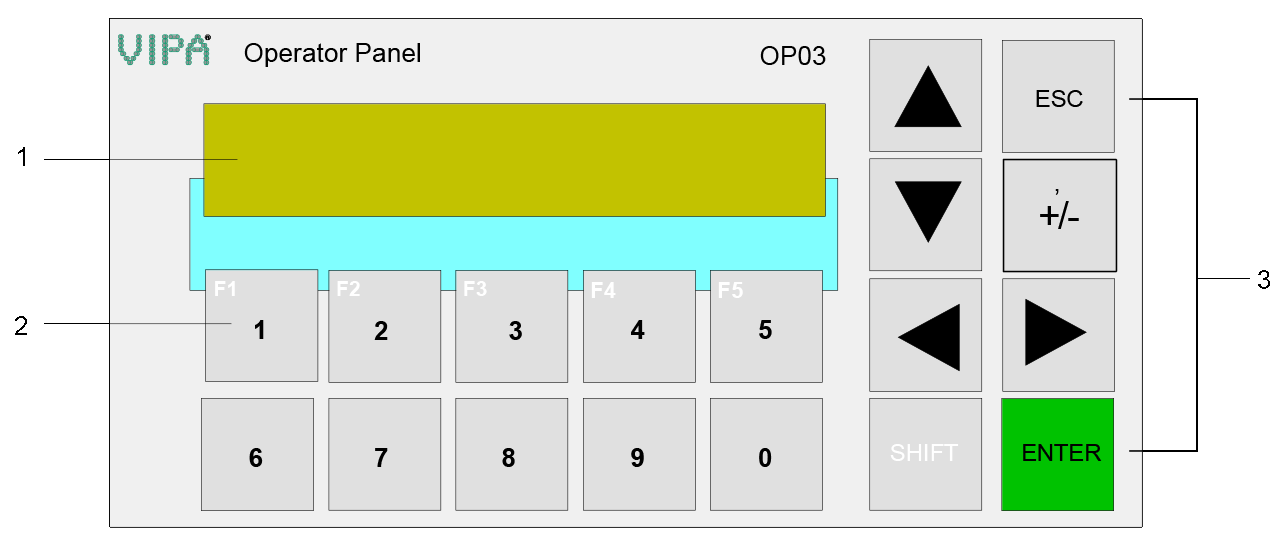

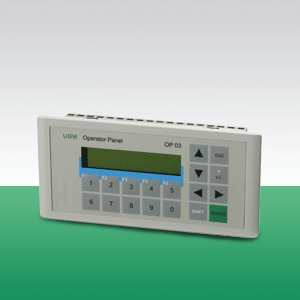

Панель оператора используется для отображения и управления небольшими пользовательскими приложениями, написанными с помощью программного обеспечения OP Manager или ProTool (SIEMENS). Позволяет отображать текстовые сообщения о статусе, режиме, рецептуре, авариях, а также задавать уставки переменным с помощью навигационных и функциональных кнопок.
Пользовательский интерфейс отображается на английском или немецком языке.
Подключается к PLC VIPA 11x, 21x, 31x, 51x и SIEMENS S7-300\400 через интерфейс MP²I с помощью кабеля, который входит в комплект поставки.
|
Наименование
|
Панель оператора |
|
Тип
|
OP 03 |
|
Описание
|
LCD экран на 2х20 символов с MP²I интерфейсом, 256 kB пользовательской памяти, 4096 переменных |
|
Напряжение питания
|
DC 24V |
|
Степень защиты
|
IP 65 |
|
Интерфейс/коммуникации
|
MP²I |
|
Монтаж
|
щитовой |
|
Габарит
|
187 х 90 х 61 мм |
|
Температура окружающей среды
|
работа: 0…+60°С хранение: -20…+70°С |
|
Серия
|
Operator Panel |
|
Диагональ
|
2х20 символов |
 |
|
 |
|

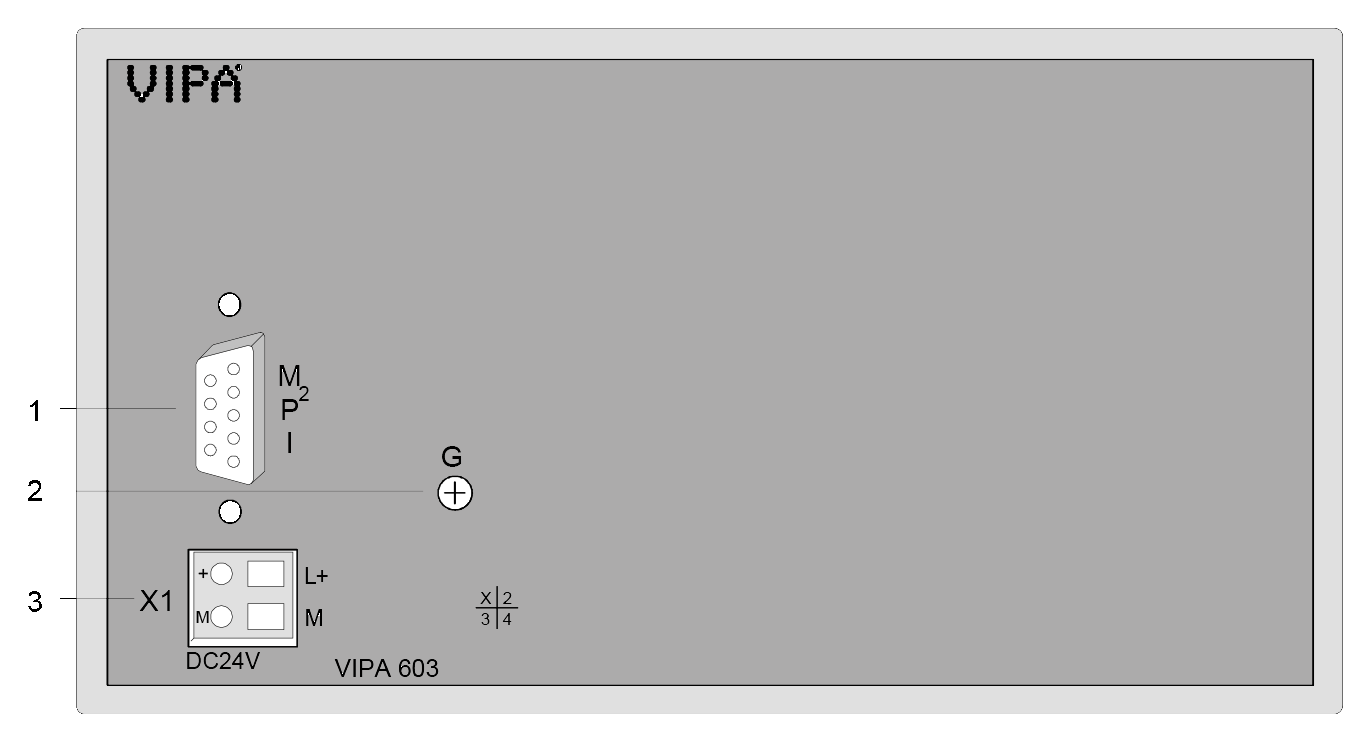

| MP2I | Описание | DC 24V | Описание | |||
 |
|
 |
|
 |
Кабель программирования670-0KB00 Для VIPA CC 03, OP 03 и TD 03, соединители 0°/90°, длина 2,5 м |
|
Кабель программирования670-0KB01 Для VIPA CC 03, OP 03 и TD 03, соединители 90°/90°, длина 2,5 м |
 |
Программное обеспечение OP-ManagerSW300O1LA Для параметризации панели оператора OP 03, одиночная лицензия |
Order no. |
603-1OP00 |
| Type | OP 03, Operator Panel |
General information |
|
| Note | - |
| Features | Display: 2 x 20 characters Interface: MP²I User memory: 256 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool |
Display |
|
| Number of rows | 2 |
| Characters per row | 20 |
| Character height | 5 mm |
| Type of display | STN with LED backlighting |
OP functionality |
|
| User memory | 256 |
| Number of variables | 4096 |
| Language | DE/EN/FR/ES/IT/SV/NO/DA |
Operating controls |
|
| Touchscreen | - |
| Keyboard | Membran keyboard |
| Mouse | - |
| Number of system keys | 8 |
| Number of soft keys | 5 |
Technical data power supply |
|
| Power supply (rated value) | DC 24 V |
| Power supply (permitted range) | DC 20.4...28.8 V |
| Reverse polarity protection |  |
| Current consumption (no-load operation) | 80 mA |
| Current consumption (rated value) | 500 mA |
| Inrush current | 55 A |
| I²t | 0.34 A²s |
Time |
|
| Real-time clock | |
| Clock buffered period (min.) | - |
| Accuracy (max. deviation per day) | - |
Functionality Sub-D interfaces |
|
| Type | MP²I |
| Type of interface | RS485 |
| Connector | Sub-D, 9-pin, female |
| Electrically isolated | - |
| MPI | |
| MP²I (MPI/RS232) | |
| Point-to-point interface | - |
Mechanical data |
|
Housing / Protection type |
|
| Material | die-cast aluminum |
| Mounting | via integrated pivoted lever |
| Protect type front side | IP 65 |
| Protect type back side | IP 20 |
Dimensions |
|

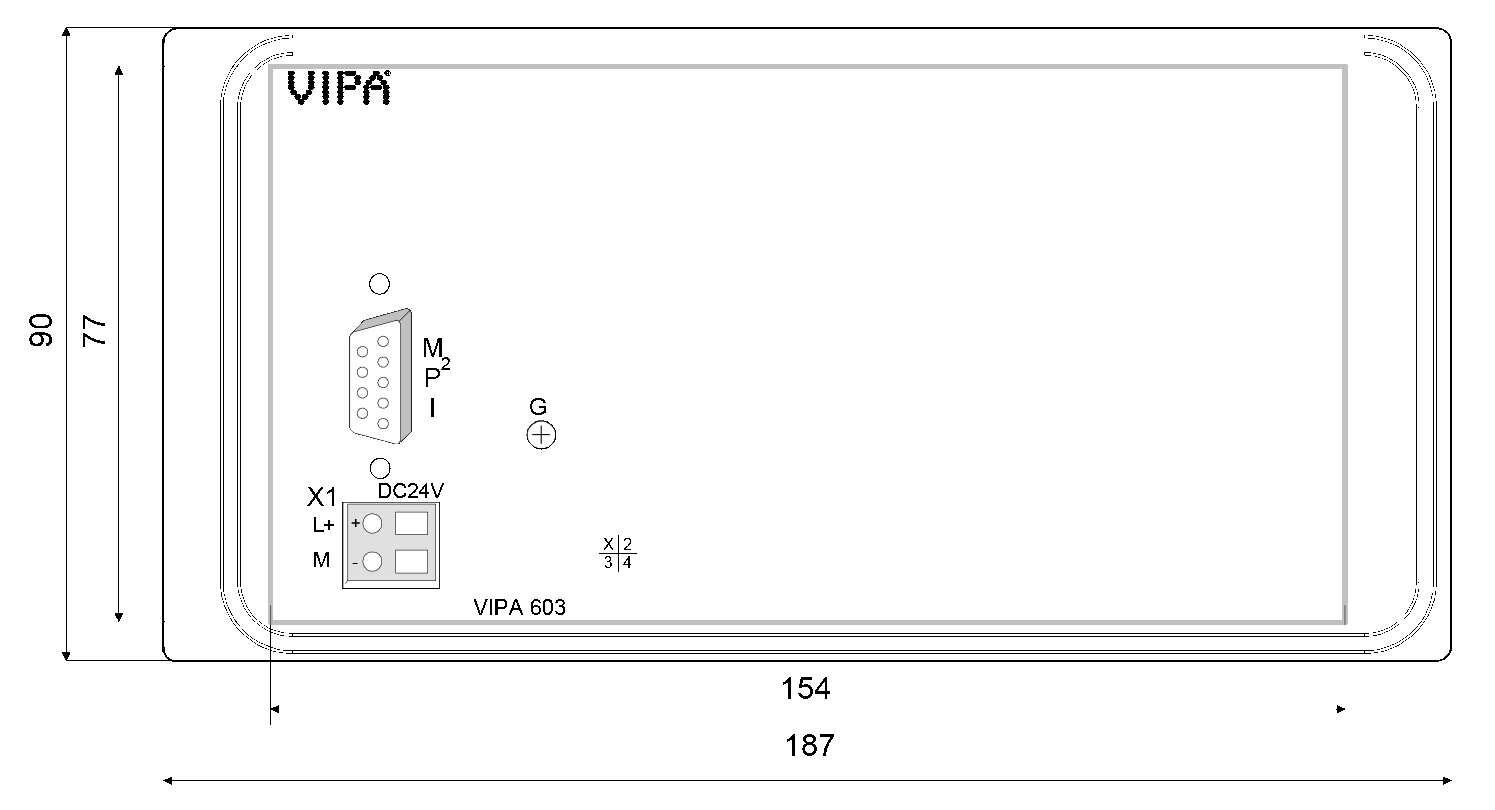

| Front panel | 187 mm x 90 mm x 6 mm |
| Rear panel | 154 mm x 77 mm x 55 mm |
Installation cut-out |
|
| Width | 156 mm |
| Height | 78 mm |
| Minimum | 2.5 mm |
| Maximum front panel thickness | 6 mm |
| Weight | 600 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -20 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
| Order no. | Name/Description | |
|---|---|---|
|
603-1CC21 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 16/24kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
 [Datasheet] [Manual] |
|
603-1CC22 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 24/32kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
[Datasheet] [Manual] |
|
603-1CC23 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 32/40kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
[Datasheet] [Manual] |
|
603-1OP00 |
OP 03 - Operator Panel Display: 2 x 20 characters Interface: MP²I User memory: 256 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool |
[Datasheet] [Manual] |
|
603-1OP10 |
OP 03 - Operator Panel Display: 2 x 20 characters Interface: MP²I User memory: 256 kB Languages: DE (without Umlaut), EN, RU Project engineering only via VIPA OP-Manager |
[Datasheet] [Manual] |
|
603-1TD00 |
TD 03 - Text Display␍ Display: 2 x 20 characters Interface: MP²I Languages: DE, EN Visualization of the connected CPU via MPI |
[Datasheet] [Manual] |
|
603-2CC21 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I , PROFIBUS-DP slave User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 16/24kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
[Datasheet] [Manual] |
|
603-2CC22 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I, PROFIBUS-DP slave User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 24/32kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
[Datasheet] [Manual] |
|
603-2CC23 |
CC 03 - Commander Compact Display: 2 x 20 characters Interface: MP²I, PROFIBUS-DP slave User memory: 128 kB Languages: DE, EN, FR, ES, IT, SV, NO, DA Project engineering via VIPA OP-Manager or Siemens ProTool Integrated PLC-CPU: 32/40kByte work/load memory, 16 x DI, 16 x DO, up to 4 I/O expansion modules |
[Datasheet] [Manual] |
Изделие: 603-1CC23
Дисплей 2x20 символов, встроенный ПЛК с памятью 32 кбайт/40 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения
Изделие: 603-1CC22
Дисплей 2x20 символов, встроенный ПЛК с памятью 24 кбайт/32 кбайт (рабочая/загрузочная), порт MP2I, встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения
Изделие: 603-2CC21
Дисплей 2x20 символов, встроенный ПЛК с памятью 16 кбайт/24 кбайт (рабочая/загрузочная), порт MP2I, порт PROFIBUS DP (ведомое устройство), встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения
Изделие: 603-2CC23
Дисплей 2x20 символов, встроенный ПЛК с памятью 32 кбайт/40 кбайт (рабочая/загрузочная), порт MP2I, порт PROFIBUS DP (ведомое устройство), встроенные DI 16x24 В пост. тока, DO 16x24 В/0,5 А пост. тока, до 4 модулей расширения
