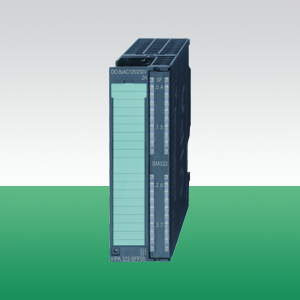

Модуль дискретных выходов DO 8xРелейных, АC 120/230V, 2A, гальванически изолированные каналы
|
Наименование
|
SM 322 |
|
Тип
|
322-5FF00 |
|
Описание
|
Используется в системах VIPA 300S, для вывода сигналов на управляющие механизмы. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество выходов
|
8 |
|
Тип выходного сигнала
|
24VDC |

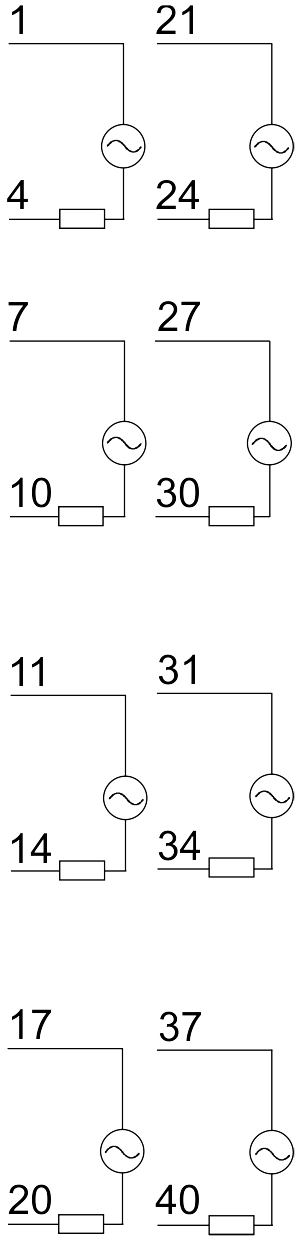

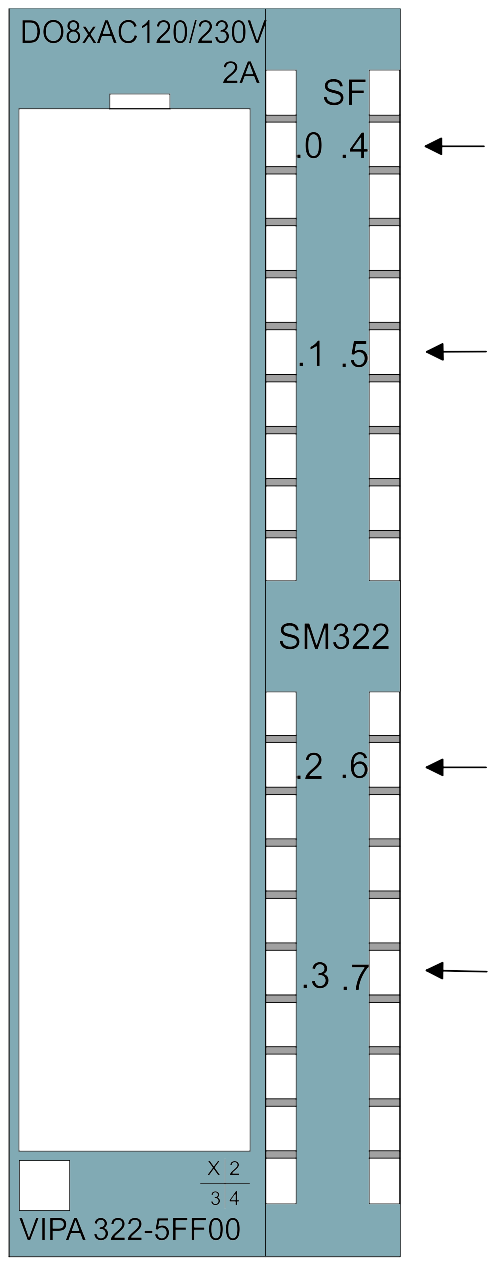

Pin assignment Circuit diagram Status monitor
| Pin | Assignment |
Circuit |
LED | Description | |
| 1 |
Rated load voltage 1L |
 |
 |
SF | LEDs (green) |
| 4 |
Q+0.0 |
Group error LED, | |||
| 7 |
Rated load voltage 2L |
error if module is not supplied with parameters by the CPU |
|||
| 10 |
Q+0.1 |
.0 | LED (green) | ||
| 11 |
Rated load voltage 3L |
... |
Q+0.0 to Q+0.7 |
||
| 14 | Q+0.2 | .7 |
As soon as an output is active, the according LED is turned on |
||
| 17 | Rated load voltage 4L | ||||
| 20 | Q+0.3 | ||||
| 21 | Rated load voltage 5L | ||||
| 24 |
Q+0.4 |
||||
| 27 |
Rated load voltage 6L |
||||
| 30 | Q+0.5 | ||||
| 31 |
Rated load voltage 7L |
||||
| 34 | Q+0.6 | ||||
| 37 |
Rated load voltage 8L |
||||
| 40 | Q+0.7 |
 |
Фронтальный соединитель для модулей серии 300S392-1AJ00 20 контактов с винтовыми клеммами |
| |
Фронтальный соединитель для модулей серии 300S392-1BJ00 20 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-3BC50 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-3BD20 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-3BF00 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
322-5FF00 |
| Type | SM 322 |
General information |
|
| Note | - |
| Features | 8 outputs, in groups of 1 AC 120/230 V Output current 2 A Substitute value output (programmable) |
| SPEED-Bus | - |
Current consumption/power loss |
|
| Current consumption from backplane bus | 100 mA |
| Power loss | 8.6 W |
Technical data digital outputs |
|
| Number of outputs | 8 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | AC 120/230 V |
| Current consumption from load voltage L+ (without load) | 2 mA |
| Total current per group, horizontal configuration, 40°C | 8 A |
| Total current per group, horizontal configuration, 60°C | 4 A |
| Total current per group, vertical configuration | 4 A |
| Output current at signal "1", rated value | 2 A |
| Output delay of "0" to "1" | - |
| Output delay of "1" to "0" | - |
| Minimum load current | - |
| Lamp load | 50 W |
| Parallel switching of outputs for redundant control of a load | possible |
| Parallel switching of outputs for increased power | not possible |
| Actuation of digital input |  |
| Switching frequency with resistive load | max. 10 Hz |
| Switching frequency with inductive load | max. 0.5 Hz |
| Switching frequency on lamp load | max. 1 Hz |
| Internal limitation of inductive shut-off voltage | - |
| Short-circuit protection of output | Fuse 3.15 A /250 V, quick response |
| Trigger level | 3.15 A |
| Number of operating cycle of relay outputs | - |
| Switching capacity of contacts | - |
| Output data size | 1 Byte |
Status information, alarms, diagnostics |
|
| Status display | green LED per channel |
| Interrupts | no |
| Process alarm | no |
| Diagnostic interrupt | no |
| Diagnostic functions | no |
| Diagnostics information read-out | none |
| Supply voltage display | none |
| Group error display | red SF LED |
| Channel error display | none |
Isolation |
|
| Between channels | |
| Between channels of groups to | 1 |
| Between channels and backplane bus | |
| Insulation tested with | AC 1500 V |
Datasizes |
|
| Input bytes | 0 |
| Output bytes | 1 |
| Parameter bytes | 21 |
| Diagnostic bytes | 0 |
Housing |
|
| Material | PPE |
| Mounting | Rail System 300 |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 330 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
