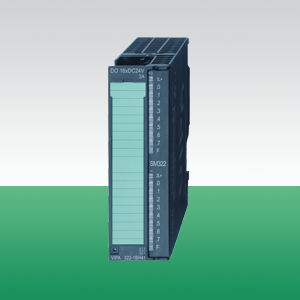

Модуль дискретных выходов DO 16xDC 24V, 2A
|
Наименование
|
SM322 |
|
Тип
|
322-1BH41 |
|
Описание
|
Используется в системах VIPA 300S для вывода сигналов на управляющие механизмы. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество выходов
|
16 |
|
Тип выходного сигнала
|
24VDC |

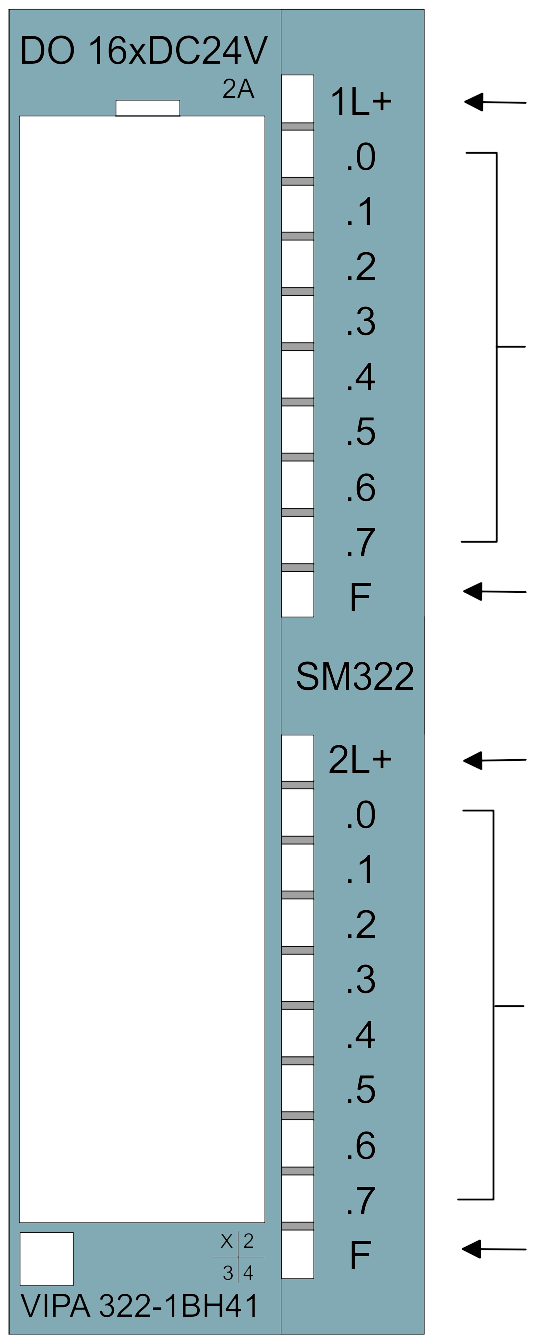

Pin assignment Circuit diagram Status monitor
| Pin | Assignment |
Circuit |
LED | Description | |
| 1 | Supply voltage
DC 24V |
 |
 |
1L+, 2L+ |
LED (green) |
| 2 | Output Q+0.0 | .0 | LEDs (green) | ||
| ... | ... |
... |
Q+0.0 to Q+1.7 |
||
| 9 | Output Q+0.7 |
.7 |
As soon as an output is active, |
||
| 10 | Ground 1 | F | LED (red)
Error when overload or short circuits |
||
| 11 | Supply voltage
DC 24V |
||||
| 12 | Output Q+1.0 | ||||
| ... | ... | ||||
| 19 | Output Q+1.7 | ||||
| 20 | Ground 2 |
 |
Фронтальный соединитель для модулей серии 300S392-1AJ00 20 контактов с винтовыми клеммами |
| |
Фронтальный соединитель для модулей серии 300S392-1BJ00 20 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-3BC50 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-3BD20 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-3BF00 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
322-1BH41 |
| Type | SM 322 |
General information |
|
| Note | - |
| Features | 16 outputs, in groups of 8 DC 24 V Output current 2 A |
| SPEED-Bus | - |
Current consumption/power loss |
|
| Current consumption from backplane bus | 110 mA |
| Power loss | 4 W |
Technical data digital outputs |
|
| Number of outputs | 16 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | DC 24 V |
| Current consumption from load voltage L+ (without load) | 30 mA |
| Total current per group, horizontal configuration, 40°C | 8 A |
| Total current per group, horizontal configuration, 60°C | 8 A |
| Total current per group, vertical configuration | 8 A |
| Output current at signal "1", rated value | 2 A |
| Output delay of "0" to "1" | 150 µs |
| Output delay of "1" to "0" | 100 µs |
| Minimum load current | - |
| Lamp load | 10 W |
| Parallel switching of outputs for redundant control of a load | possible (only outputs group) |
| Parallel switching of outputs for increased power | possible (only outputs group) |
| Actuation of digital input |  |
| Switching frequency with resistive load | max. 1000 Hz |
| Switching frequency with inductive load | max. 0.5 Hz |
| Switching frequency on lamp load | max. 10 Hz |
| Internal limitation of inductive shut-off voltage | L+ (-52 V) |
| Short-circuit protection of output | yes, electronic |
| Trigger level | 3 A |
| Number of operating cycle of relay outputs | - |
| Switching capacity of contacts | - |
| Output data size | 2 Byte |
Status information, alarms, diagnostics |
|
| Status display | green LED per channel |
| Interrupts | no |
| Process alarm | no |
| Diagnostic interrupt | no |
| Diagnostic functions | no |
| Diagnostics information read-out | none |
| Supply voltage display | green LED per group |
| Group error display | red SF LED |
| Channel error display | none |
Isolation |
|
| Between channels | |
| Between channels of groups to | 8 |
| Between channels and backplane bus | |
| Insulation tested with | DC 500 V |
Datasizes |
|
| Input bytes | 0 |
| Output bytes | 2 |
| Parameter bytes | 0 |
| Diagnostic bytes | 0 |
Housing |
|
| Material | PPE |
| Mounting | Rail System 300 |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 230 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
| Order no. | Name/Description | |
|---|---|---|
|
321-1BH01 |
SM 321 - Digital input␍ 16 inputs |
 [Datasheet] [Manual] |
|
321-1BH70 |
SM 321S - FAST Digital input - SPEED-Bus␍ SPEED-Bus 16 fast inputs Parameterizable as alarm/ETS |
[Datasheet] [Manual] |
|
321-1BL00 |
SM 321 - Digital input␍ 32 inputs |
[Datasheet] [Manual] [STP] |
|
321-1FH00 |
SM 321 - Digital input␍ 16 inputs, in groups of 4 AC 120/230 V |
[Datasheet] [Manual] |
|
322-1BF01 |
SM 322 - Digital output␍ 8 outputs, in groups of 4 Output current 2 A |
[Datasheet] [Manual] |
|
322-1BH01 |
SM 322 - Digital output␍ 16 outputs, in groups of 8 Output current 1 A |
[Datasheet] [Manual] |
|
322-1BH41 |
SM 322 - Digital output␍ 16 outputs, in groups of 8 DC 24 V Output current 2 A |
[Datasheet] [Manual] |
|
322-1BH60 |
SM 322 - Digital output␍ 16 outputs 1 input (activation for outputs) 16 switches (automatic, manual 0/1) Output current 0.5 A |
[Datasheet] [Manual] |
|
322-1BH70 |
SM 322S - FAST Digital output - SPEED-Bus␍ SPEED-Bus 16 fast outputs Output current 0.5 A |
[Datasheet] [Manual] |
|
322-1BL00 |
SM 322 - Digital output␍ 32 outputs, in groups of 8 DC 24 V Output current 1 A |
[Datasheet] [Manual] [STP] |
|
322-1HH00 |
SM 322 - Digital output␍ 16 relay outputs, in groups of 8 AC 230 V/ DC 30 V Contact rating per channel 5 A |
[Datasheet] [Manual] |
|
322-5FF00 |
SM 322 - Digital output␍ 8 outputs, in groups of 1 AC 120/230 V Output current 2 A Substitute value output (programmable) |
[Datasheet] [Manual] |
|
323-1BH00 |
SM 323 - Digital in-/output␍ 16 channels (as inputs or outputs) Diagnostic function Output current 1 A |
[Datasheet] [Manual] |
|
323-1BH01 |
SM 323 - Digital in-/output␍ 8 inputs/ 8 outputs Output current 1 A |
[Datasheet] [Manual] |
|
323-1BH70 |
SM 323S - FAST Digital in-/output - SPEED-Bus␍ SPEED-Bus 16 fast inputs/outputs Output current 0.5 A |
[Datasheet] [Manual] [STP] |
|
323-1BL00 |
SM 323 - Digital in-/output␍ 16 inputs/ 16 outputs Output current 1 A |
[Datasheet] [Manual] |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изделие: 322-1BH70
для шины SPEED-Bus, 16 каналов 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 322-5FF00
8 индивидуально изолированных каналов, коммутируемое напряжение 120/230 В перем. тока, ток нагрузки 2 А, задание безопасного состояния (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 322-1BL00
32 канала 24 В/1 А пост. тока, 4 группы (требуется 40-контактный фронтальный соединитель, заказывается отдельно)
Изделие: 322-1BH01
16 каналов 24 В/1 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
