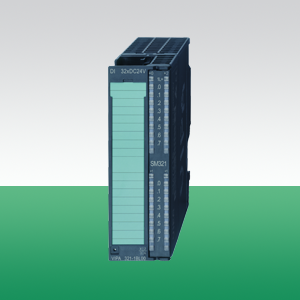

SM 321, 32DI, DC 24V, two groups

Изделие: 321-1BL00

Краткое описание:

32 канала 24 В пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

Производитель: VIPA
Вес: 0.24 кг.

99873 94880

БЫСТРЫЙ ЗАКАЗ

SM 321 321-1BL00

Модуль дискретных входов DI 32xDC 24V, две группы

Наименование	SM 321
Тип	321-1BL00
Описание	Используется в системах VIPA 300S, для подключения датчиков положения, уровня, и других датчиков с выходом 24В пост. тока.
Габаритные размеры, В х Ш х Г, мм	40 mm x 125 mm x 120 mm
Сайт производителя	www.vipa.de
Монтаж	Профильная рейка 390-xxxx
Температура окружающей среды	0 °C .. 60 °C
Серия	300S
Количество входов	32
Тип входного сигнала	24VDC

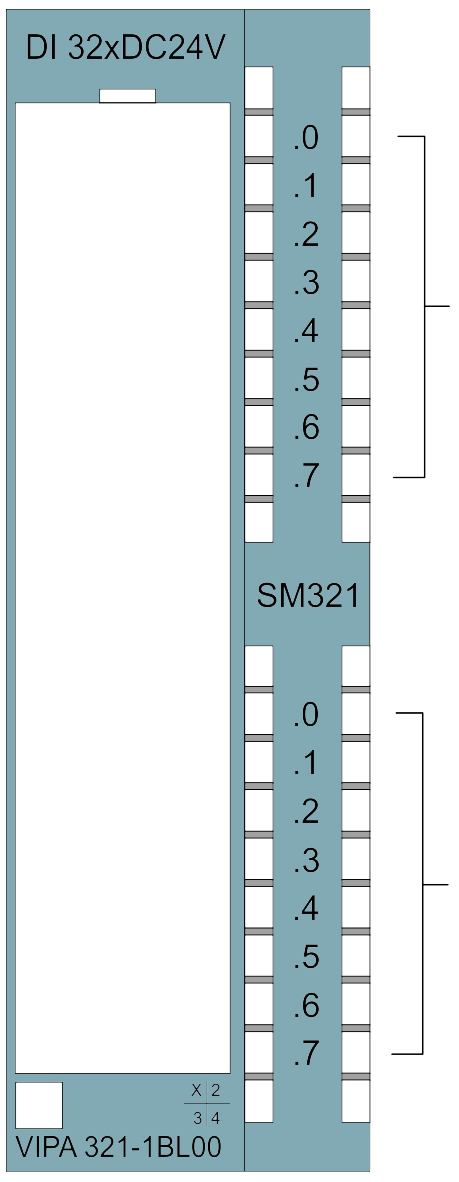

Pin assignment Circuit diagram Status monitor

Pin	Assignment	Circuit diagram	LED	Description
1	not used		.0	LEDs (green)
2...9	Input I+0.0...I+0.7		...	I+0.0 to I+3.7
12...19	Input I+1.0...I+1.7		.7	from ca. 15V on, the signal is recognized as "1" and the according LED is activated
20	Ground
21	not used
22...29	Input I+2.0...I+2.7
32...39	Input I+3.0...I+3.7
40	Ground

Дополнительные принадлежности

	Фронтальный соединитель для модулей серии 300S 392-1AM00 40 контактов с винтовыми клеммами
	Фронтальный соединитель для модулей серии 300S 392-1BM01 40 контактов с пружинными клеммами
	Фронтальный соединитель 922-6BC50 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м
	Фронтальный соединитель 922-6BD20 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м
	Фронтальный соединитель 922-6BF00 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м

Order no.	321-1BL00
Type	SM 321
General information
Note	-
Features	32 inputs
SPEED-Bus	-
Current consumption/power loss
Current consumption from backplane bus	35 mA
Power loss	6.5 W
Technical data digital inputs
Number of inputs	32
Cable length, shielded	1000 m
Cable length, unshielded	600 m
Rated load voltage	-
Current consumption from load voltage L+ (without load)	-
Rated value	DC 20.4...28.8 V
Input voltage for signal "0"	DC 0...5 V
Input voltage for signal "1"	DC 15...28.8 V
Input voltage hysteresis	-
Frequency range	-
Input resistance	-
Input current for signal "1"	7 mA
Connection of Two-Wire-BEROs possible
Max. permissible BERO quiescent current	1.5 mA
Input delay of "0" to "1"	3 ms
Input delay of "1" to "0"	3 ms
Number of simultaneously utilizable inputs horizontal configuration	32
Number of simultaneously utilizable inputs vertical configuration	32
Input characteristic curve	IEC 61131-2, type 1
Initial data size	4 Byte
Status information, alarms, diagnostics
Status display	green LED per channel
Interrupts	no
Process alarm	no
Diagnostic interrupt	no
Diagnostic functions	no
Diagnostics information read-out	none
Supply voltage display	none
Group error display	none
Channel error display	none
Isolation
Between channels	-
Between channels of groups to	16
Between channels and backplane bus
Insulation tested with	DC 500 V
Datasizes
Input bytes	4
Output bytes	0
Parameter bytes	0
Diagnostic bytes	0
Housing
Material	PPE
Mounting	Rail System 300
Mechanical data
Dimensions (WxHxD)	40 mm x 125 mm x 120 mm
Weight	240 g
Environmental conditions
Operating temperature	0 °C to 60 °C
Storage temperature	-25 °C to 70 °C
Certifications
UL508 certification	yes

Order no.	Name/Description
321-1BH01	SM 321 - Digital input␍ 16 inputs	[Datasheet] [Manual]
321-1BH70	SM 321S - FAST Digital input - SPEED-Bus␍ SPEED-Bus 16 fast inputs Parameterizable as alarm/ETS	[Datasheet] [Manual]
321-1BL00	SM 321 - Digital input␍ 32 inputs	[Datasheet] [Manual] [STP]
321-1FH00	SM 321 - Digital input␍ 16 inputs, in groups of 4 AC 120/230 V	[Datasheet] [Manual]
322-1BF01	SM 322 - Digital output␍ 8 outputs, in groups of 4 Output current 2 A	[Datasheet] [Manual]
322-1BH01	SM 322 - Digital output␍ 16 outputs, in groups of 8 Output current 1 A	[Datasheet] [Manual]
322-1BH41	SM 322 - Digital output␍ 16 outputs, in groups of 8 DC 24 V Output current 2 A	[Datasheet] [Manual]
322-1BH60	SM 322 - Digital output␍ 16 outputs 1 input (activation for outputs) 16 switches (automatic, manual 0/1) Output current 0.5 A	[Datasheet] [Manual]
322-1BH70	SM 322S - FAST Digital output - SPEED-Bus␍ SPEED-Bus 16 fast outputs Output current 0.5 A	[Datasheet] [Manual]
322-1BL00	SM 322 - Digital output␍ 32 outputs, in groups of 8 DC 24 V Output current 1 A	[Datasheet] [Manual] [STP]
322-1HH00	SM 322 - Digital output␍ 16 relay outputs, in groups of 8 AC 230 V/ DC 30 V Contact rating per channel 5 A	[Datasheet] [Manual]
322-5FF00	SM 322 - Digital output␍ 8 outputs, in groups of 1 AC 120/230 V Output current 2 A Substitute value output (programmable)	[Datasheet] [Manual]
323-1BH00	SM 323 - Digital in-/output␍ 16 channels (as inputs or outputs) Diagnostic function Output current 1 A	[Datasheet] [Manual]
323-1BH01	SM 323 - Digital in-/output␍ 8 inputs/ 8 outputs Output current 1 A	[Datasheet] [Manual]
323-1BH70	SM 323S - FAST Digital in-/output - SPEED-Bus␍ SPEED-Bus 16 fast inputs/outputs Output current 0.5 A	[Datasheet] [Manual] [STP]
323-1BL00	SM 323 - Digital in-/output␍ 16 inputs/ 16 outputs Output current 1 A	[Datasheet] [Manual]

Полные аналоги модулей расширения и компонентов серии Simatic S7-300 компании Siemens. Таблица компонентов VIPA, являющихся полными аналогами соответствующих изделий компании Siemens линейки SIMATIC S7-300. Полезно для специалистов, применяющих в своих проектах или эксплуатирующих на своих производствах контроллеры SIMATIC S7-300.
Заказной номер VIPA	Описание оборудования VIPA	Аналог из номенклатуры SIEMENS
	Модули VIPA ввода-вывода серии 300S
321-1BH01	Модуль дискретного ввода SM 321, 16 каналов 24 В пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7321-1BH02-0AA0
321-1BL00	Модуль дискретного ввода SM 321, 32 канала 24 В пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)	6ES7321-1BL00-0AA0
321-1FH00	Модуль дискретного ввода SM 321, 16 каналов 120/230 В перем.тока	6ES7321-1FH00-0AA0
322-1BF01	Модуль дискретного вывода SM 322, 8 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)	6ES7322-1BF01-0AA0
322-1BH01	Модуль дискретного вывода SM 322, 16 каналов 24 В/1 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)	6ES7322-1BH01-0AA0
322-1BH41	Модуль дискретного вывода SM 322, 16 каналов 24 В/2 А пост. тока, 2 группы (требуется 20- контактный фронтальный соединитель, заказывается отдельно)	6ES7322-1BH01-0AA0
322-1BL00	Модуль дискретного вывода SM 322, 32 канала 24 В/1 А пост. тока, 4 группы (требуется 40- контактный фронтальный соединитель, заказывается отдельно)	6ES7322-1BL00-0AA0
322-1HH00	Модуль дискретного вывода SM 322, 16 релейных каналов, коммутируемое напряжение 30 В пост. тока/230 В перем. тока, ток нагрузки 5 А, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7322-1HH01-0AA0
322-5FF00	Модуль дискретного вывода SM 322, 8 индивидуально изолированных каналов, коммутируемое напряжение 120/230 В перем. тока, ток нагрузки 2 А, задание безопасного состояния (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7322-5FF00-0AB0
323-1BH01	Модуль дискретного ввода-вывода SM 323, 8 каналов дискретного ввода 24 В пост. тока, 8 каналов дискретного вывода 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7323-1BH01-0AA0
323-1BL00	Модуль дискретного ввода-вывода SM 323, 16 входных каналов 24 В пост. тока, 16 выходных каналов 24 В/1 А пост. тока (требуется 40- контактный фронтальный соединитель, заказывается отдельно)	6ES7323-1BL00-0AA0
331-1KF01	Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления Pt и Ni (требуется 40-контактный фронтальный соединитель, заказывается отдельно)	6ES7331-1KF02-0AB0
331-7KB01	Модуль аналогового ввода SM 331, 2 канала, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7331-7KB02-0AB0
331-7KF01	Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7331-7KF02-0AB0
332-5HB01	Модуль аналогового вывода SM 332, 2 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7332-5HB01-0AB0
332-5HD01	Модуль аналогового вывода SM 332, 4 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7332-5HD01-0AB0
334-0KE00	Модуль аналогового ввода-вывода SM 334, 4 канала ввода (Pt100), 2 канала вывода 0...10 В (требуется 20-контактный фронтальный соединитель, заказывается отдельно)	6ES7334-0KE00-0AB0
	Компоненты VIPA для System 300S
307-1BA00	Блок питания PS 307, вход 100...240 В перем. тока, выход 24 В/2,5 А пост. тока	6ES7307-1BA01-0AA0
307-1EA00	Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/5 А пост. тока	6ES7307-1EA01-0AA0
307-1KA00	Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/10 А пост. тока	6ES7307-1KA02-0AA0
390-1AB60	Профильная монтажная шина S7-300, длина 160 мм	6ES7390-1AB60-0AA0
390-1AE80	Профильная монтажная шина S7-300, длина 482 мм	6ES7390-1AE80-0AA0
390-1AF30	Профильная монтажная шина S7-300, длина 530 мм	6ES7390-1AF30-0AA0
390-1AJ30	Профильная монтажная шина S7-300, длина 830 мм	6ES7390-1AJ30-0AA0
390-1BC00	Профильная монтажная шина S7-300, длина 2000 мм	6ES7390-1BC00-0AA0
390-9AB60	Профильная монтажная шина S7-300, длина 160 мм, 100 штук	6ES7390-1AB60-0AA0
390-9AE80	Профильная монтажная шина S7-300, длина 482 мм, 32 штуки	6ES7390-1AE80-0AA0
390-9AF30	Профильная монтажная шина S7-300, длина 530 мм, 32 штуки	6ES7390-1AF30-0AA0
390-9AJ30	Профильная монтажная шина S7-300, длина 830 мм, 20 штук	6ES7390-1AJ30-0AA0
390-9BC00	Профильная монтажная шина S7-300, длина 2000 мм, 10 штук	6ES7390-1BC00-0AA0
392-1AJ00	Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами	6ES7392-1AJ00-0AA0
392-1AM00	Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами	6ES7392-1AM00-0AA0
922-3BC50	Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м	6ES7922-3BC50-0AB0
922-3BD20	Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м	6ES7922-3BD20-0AB0
922-3BF00	Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м	6ES7922-3BF00-0AB0
922-6BC50	Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 2,5м	6ES7922-3BC50-0AC0
922-6BD20	Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 3,2м	6ES7922-3BD20-0AC0
922-6BF00	Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв.мм и длиной 5м	6ES7922-3BF00-0AC0
	Компоненты VIPA для сетей PROFIBUS DP
830-0LC00	Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 100 м	6XV1830-0ET10
830-0LD00	Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 200 м	6XV1830-0ET20
830-0LE00	Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 500 м	6XV1830-0ET50
830-0LF00	Стандартный кабель PROFIBUS для быстрого монтажа (FC), стационарная прокладка, длина 1000 м	6XV1830-0EU10
972-0DP01	Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°	6ES7972-0BA52-0XA0
972-0DP10	Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы	6ES7972-0BA52-0XA0
972-0DP01	Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°	6ES7972-0BB52-0XA0
972-0DP10	Соединитель EasyConn PB 90° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 90°, диагностические индикаторы	6ES7972-0BB52-0XA0
972-0DP20	Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы	6ES7972-0BA60-0XA0
972-0DP20	Соединитель EasyConn PB 45° для шины PROFIBUS, гнездо для программатора, терминальный резистор с переключателем, отвод кабеля под углом 45°, диагностические индикаторы	6ES7972-0BB60-0XA0
972-0DP30	Соединитель EasyConn PB 0° для шины PROFIBUS, терминальный резистор с переключателем, осевой отвод кабеля, диагностические индикаторы	6GK1500-0FC10
