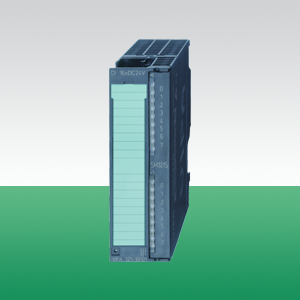

Модуль дискретных входов DI 16xDC24V
|
Наименование
|
SM 321 |
|
Тип
|
321-1BH01 |
|
Описание
|
Используется в системах VIPA 300S для подключения датчиков положения, уровня, и других датчиков с выходом 24В пост. тока. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество входов
|
16 |
|
Тип входного сигнала
|
24VDC |
Pin assignment Circuit diagram Status monitor
| Pin | Assignment |

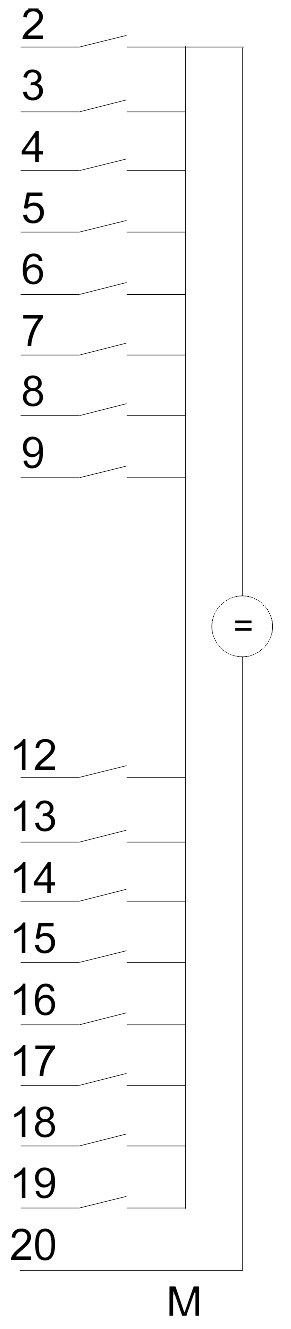

Circuit |
LED | Description | |
| 1 | not used |  |
 |

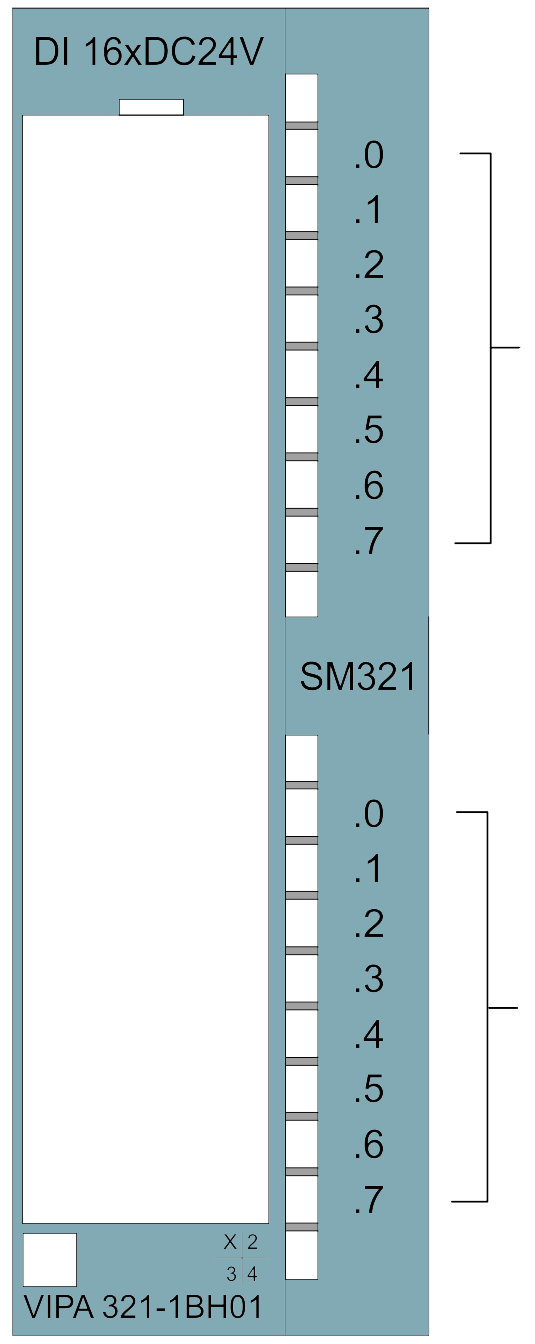

.0 | LEDs (green) |
| 2 | Input I+0.0 | ... | I+0.0 to I+1.7 | ||
| ... | ... |
.7 |
from ca. 15V on, the signal is recognized as "1" and the according LED is activated |
||
| 9 | Input I+0.7 | ||||
| 12 | Input I+1.0 | ||||
| ... | ... | ||||
| 19 | Input I+1.7 | ||||
| 20 | Ground |
 |
Фронтальный соединитель для модулей серии 300S392-1AJ00 20 контактов с винтовыми клеммами |
| |
Фронтальный соединитель для модулей серии 300S392-1BJ00 20 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-3BC50 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-3BD20 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-3BF00 20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
321-1BH01 |
| Type | SM 321 |
General information |
|
| Note | - |
| Features | 16 inputs |
| SPEED-Bus | - |
Current consumption/power loss |
|
| Current consumption from backplane bus | 25 mA |
| Power loss | 3.5 W |
Technical data digital inputs |
|
| Number of inputs | 16 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | - |
| Current consumption from load voltage L+ (without load) | - |
| Rated value | DC 20.4...28.8 V |
| Input voltage for signal "0" | DC 0...5 V |
| Input voltage for signal "1" | DC 15...28.8 V |
| Input voltage hysteresis | - |
| Frequency range | - |
| Input resistance | - |
| Input current for signal "1" | 7 mA |
| Connection of Two-Wire-BEROs possible |  |
| Max. permissible BERO quiescent current | 1.5 mA |
| Input delay of "0" to "1" | 3 ms |
| Input delay of "1" to "0" | 3 ms |
| Number of simultaneously utilizable inputs horizontal configuration | 16 |
| Number of simultaneously utilizable inputs vertical configuration | 16 |
| Input characteristic curve | IEC 61131-2, type 1 |
| Initial data size | 2 Byte |
Status information, alarms, diagnostics |
|
| Status display | green LED per channel |
| Interrupts | no |
| Process alarm | no |
| Diagnostic interrupt | no |
| Diagnostic functions | no |
| Diagnostics information read-out | none |
| Supply voltage display | none |
| Group error display | none |
| Channel error display | none |
Isolation |
|
| Between channels | - |
| Between channels of groups to | 16 |
| Between channels and backplane bus | |
| Insulation tested with | DC 500 V |
Datasizes |
|
| Input bytes | 2 |
| Output bytes | 0 |
| Parameter bytes | 0 |
| Diagnostic bytes | 0 |
Housing |
|
| Material | PPE |
| Mounting | Rail System 300 |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 220 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
| Order no. | Name/Description | |
|---|---|---|
|
321-1BH01 |
SM 321 - Digital input␍ 16 inputs |
 [Datasheet] [Manual] |
|
321-1BH70 |
SM 321S - FAST Digital input - SPEED-Bus␍ SPEED-Bus 16 fast inputs Parameterizable as alarm/ETS |
[Datasheet] [Manual] |
|
321-1FH00 |
SM 321 - Digital input␍ 16 inputs, in groups of 4 AC 120/230 V |
[Datasheet] [Manual] |
|
322-1BF01 |
SM 322 - Digital output␍ 8 outputs, in groups of 4 Output current 2 A |
[Datasheet] [Manual] |
|
322-1BH01 |
SM 322 - Digital output␍ 16 outputs, in groups of 8 Output current 1 A |
[Datasheet] [Manual] |
|
322-1BH41 |
SM 322 - Digital output␍ 16 outputs, in groups of 8 DC 24 V Output current 2 A |
[Datasheet] [Manual] |
|
322-1BH60 |
SM 322 - Digital output␍ 16 outputs 1 input (activation for outputs) 16 switches (automatic, manual 0/1) Output current 0.5 A |
[Datasheet] [Manual] |
|
322-1BH70 |
SM 322S - FAST Digital output - SPEED-Bus␍ SPEED-Bus 16 fast outputs Output current 0.5 A |
[Datasheet] [Manual] |
|
322-1HH00 |
SM 322 - Digital output␍ 16 relay outputs, in groups of 8 AC 230 V/ DC 30 V Contact rating per channel 5 A |
[Datasheet] [Manual] |
|
322-5FF00 |
SM 322 - Digital output␍ 8 outputs, in groups of 1 AC 120/230 V Output current 2 A Substitute value output (programmable) |
[Datasheet] [Manual] |
|
323-1BH00 |
SM 323 - Digital in-/output␍ 16 channels (as inputs or outputs) Diagnostic function Output current 1 A |
[Datasheet] [Manual] |
|
323-1BH01 |
SM 323 - Digital in-/output␍ 8 inputs/ 8 outputs Output current 1 A |
[Datasheet] [Manual] |
|
323-1BL00 |
SM 323 - Digital in-/output␍ 16 inputs/ 16 outputs Output current 1 A |
[Datasheet] [Manual] |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
