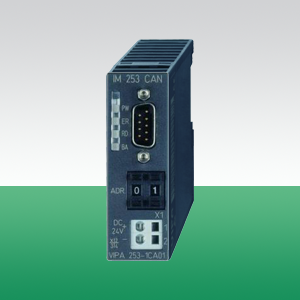

Interface module IM253 253-1CA01
Интерфейсные модули предназначены для подключения ПЛК и станций ввода-вывода к различным промышленным сетям, в которых они выполняют функции ведущего или ведомого устройства
| Ведомое устройство | |
| Адресное пространство | входы 80 байт, выходы 80 байт |
| Максимальное количество модулей дискретных/аналоговых | 32/16 |
| Сетевой интерфейс | CANopen slave, диапазон адресов 1...99, макс. скорость передачи 1 Мбит/с |
| Интерфейс CAN | Назначение контактов | |
 |
|

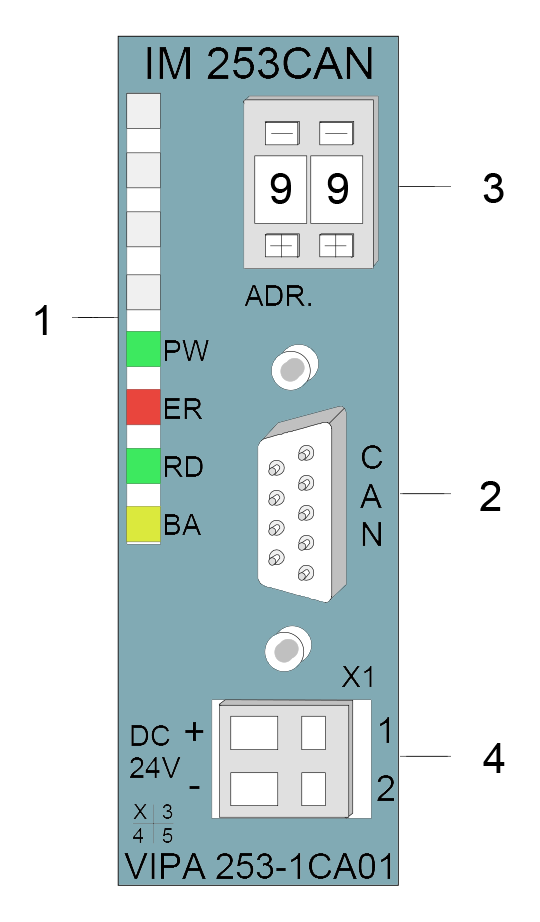

| Индикация состояния IM | Модуль IM | Описание | |
|
PW Указывает, что напряжение питания имеется |
 |
|
Order no. |
253-1CA01 |
| Type | IM 253CAN, CANopen slave |
General information |
|
| Note | - |
| Features | CANopen slave 10 Rx and 10 Tx PDO 2 SDOs PDO linking PDO mapping |
Technical data power supply |
|
| Power supply (rated value) | DC 24 V |
| Power supply (permitted range) | DC 20.4...28.8 V |
| Reverse polarity protection |  |
| Current consumption (no-load operation) | 50 mA |
| Current consumption (rated value) | 800 mA |
| Inrush current | 65 A |
| I²t | 0.85 A²s |
| Max. current drain at backplane bus | 3.5 A |
| Max. current drain load supply | - |
| Power loss | 2 W |
Status information, alarms, diagnostics |
|
| Status display | yes |
| Interrupts | yes, parameterizable |
| Process alarm | no |
| Diagnostic interrupt | yes, parameterizable |
| Diagnostic functions | yes, parameterizable |
| Diagnostics information read-out | possible |
| Supply voltage display | yes |
| Service Indicator | - |
| Group error display | yes |
| Channel error display | none |
Hardware configuration |
|
| Racks, max. | 1 |
| Modules per rack, max. | 32 |
| Number of digital modules, max. | 32 |
| Number of analog modules, max. | 16 |
Communication |
|
| Fieldbus | CANopen |
| Type of interface | CAN |
| Connector | Sub-D, 9-pin, male |
| Topology | Linear bus with bus termination at both ends |
| Electrically isolated | |
| Number of participants, max. | 127 |
| Node addresses | 1 - 99 |
| Transmission speed, min. | 10 kbit/s |
| Transmission speed, max. | 1 Mbit/s |
| Address range inputs, max. | 80 Byte |
| Address range outputs, max. | 80 Byte |
| Number of TxPDOs, max. | 10 |
| Number of RxPDOs, max. | 10 |
Housing |
|
| Material | PPE / PA 6.6 |
| Mounting | Profile rail 35 mm |
Mechanical data |
|
| Dimensions (WxHxD) | 25.4 mm x 76 mm x 78 mm |
| Weight | 100 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
| Order no. | Name/Description | |
|---|---|---|
|
253-1CA01 |
IM 253CAN - CANopen slave␍ CANopen slave 10 Rx and 10 Tx PDO 2 SDOs PDO linking PDO mapping |
 [Datasheet] [Manual] |
|
253-1CA30 |
IM 253CAN - CANopen slave ECO␍ CANopen slave 10 Rx and 10 Tx PDO 2 SDOs PDO linking PDO mapping |
[Datasheet] [Manual] |
|
253-1DN00 |
IM 253DN - DeviceNET slave␍ Group 2 only Device - employs predefined connection set Baud rates: 125, 250, 500 kBit/s For max. 32 peripheral modules (8 analog) |
[Datasheet] [Manual] |
|
253-1DP01 |
IM 253DP - PROFIBUS-DP slave␍ PROFIBUS-DP slave (DP-V0, DP-V1) For max. 32 peripheral modules (16 analog) 244 Byte input and 244 Byte output data |
[Datasheet] [Manual] |
|
253-1DP11 |
IM 253DPO - PROFIBUS-DP slave␍ PROFIBUS-DP slave (DP-V0, DP-V1) For max. 32 peripheral modules (16 analog) 244 Byte input and 244 Byte output data LWL-Interface (POF, HCS) |
[Datasheet] [Manual] |
|
253-1DP31 |
IM 253DP - PROFIBUS-DP slave ECO␍ PROFIBUS-DP slave (RS485, DP-V0, DP-V1) For max. 8 peripheral modules 244 Byte input and 244 Byte output data |
[Datasheet] [Manual] |
|
253-1IB00 |
IM 253IBS - INTERBUS slave␍ INTERBUS slave For 16 input and 16 output modules |
[Datasheet] [Manual] |
|
253-1NE00 |
IM 253NET - Ethernet slave␍ Ethernet coupler with Modbus/TCP and Siemens S5 Header protocol For max. 32 peripheral modules Max. 256 Byte I/O data RJ45 jack 100BaseTX, 10BaseT |
[Datasheet] [Manual] |
|
260-1AA00 |
IM 260 - Interface module␍ Only be used in conjunction with the PC 288 or a CPU |
[Datasheet] [Manual] |
|
261-1CA00 |
IM 261 - Interface module␍ Only be used in conjunction with the PC 288 or a CPU |
[Datasheet] [Manual] |
