В рамках проекта были выполнены следующие работы:

• Установка контроллеров VIPA SLIO 014;
• Разработка алгоритма управления на языке STEP 7 в среде разработки TIA Portal для контроллера VIPA SLIO 014;
• Замена автоматизированного рабочего места (АРМ) на базе персонального компьютера с установленным программным обеспечением для визуализации SIMPLE-SCADA;
• Разработка проекта системы визуализации в среде SIMPLE-SCADA;

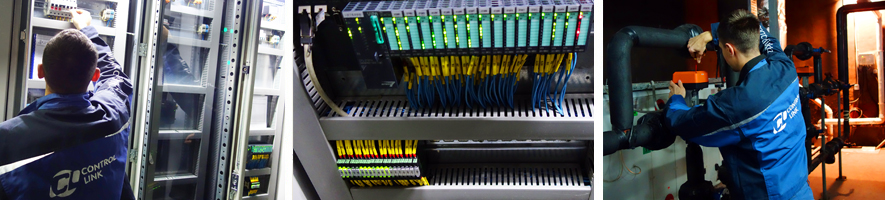

• Монтаж и интеграция нового оборудования в общую систему управления автоматизированной системы климат контроля;
• Интеграция существующих элементов автоматики в новую систему управления климат контроля;
• Разработка технической документации.

Решаемые задачи:

• Индикация текущих параметров системы;
• Контроль температуры и влажности воздуха;
• Дистанционное включение/отключение системы вентиляции и кондиционирования;
• Конфигурирование пользователем отдельных параметров управления системы в целом;
• Локальное управление работой установок;
• Отключение системы при возникновении аварийных ситуаций;
• Отключение системы по сигналам системы пожаротушения;
• Переход в режим зима/лето;
• Контроль степени загрязнения фильтров;
• Управление работой вентиляторов;
• Регулировка скорости вентиляторов (при необходимости);
• Защита двигателя от пропадания/обрыва фазы от перегрузки, сигнализация обрыва передаточного ремня;

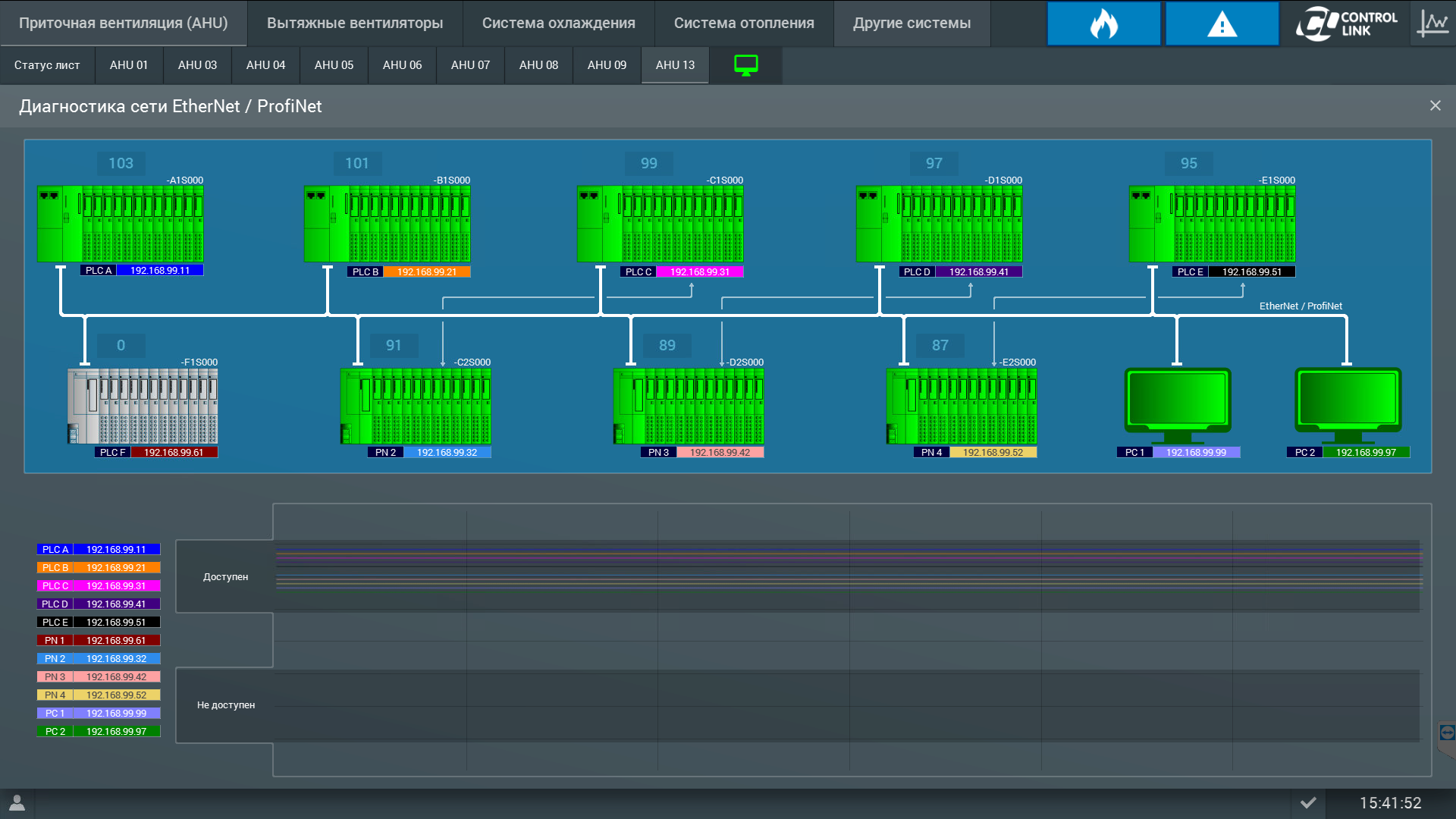

• Мониторинг коммуникации оборудования по шине ProfiNET.

Общие положения:

• Проект выполнен в соответствии с техническим заданием.
• Проект выполнен с учетом требований следующих нормативных документов:
• ПУЭ-2015 «Правила устройства электроустановок»;
• СНиП РК1.02-01-2007– инструкция о порядке разработке, согласования, утверждения и составе проектной документации на строительство;
• Сборник ГОСТов «единая система конструкторской документации»;
• Сборник ГОСТов «система проектной документации для строительства».

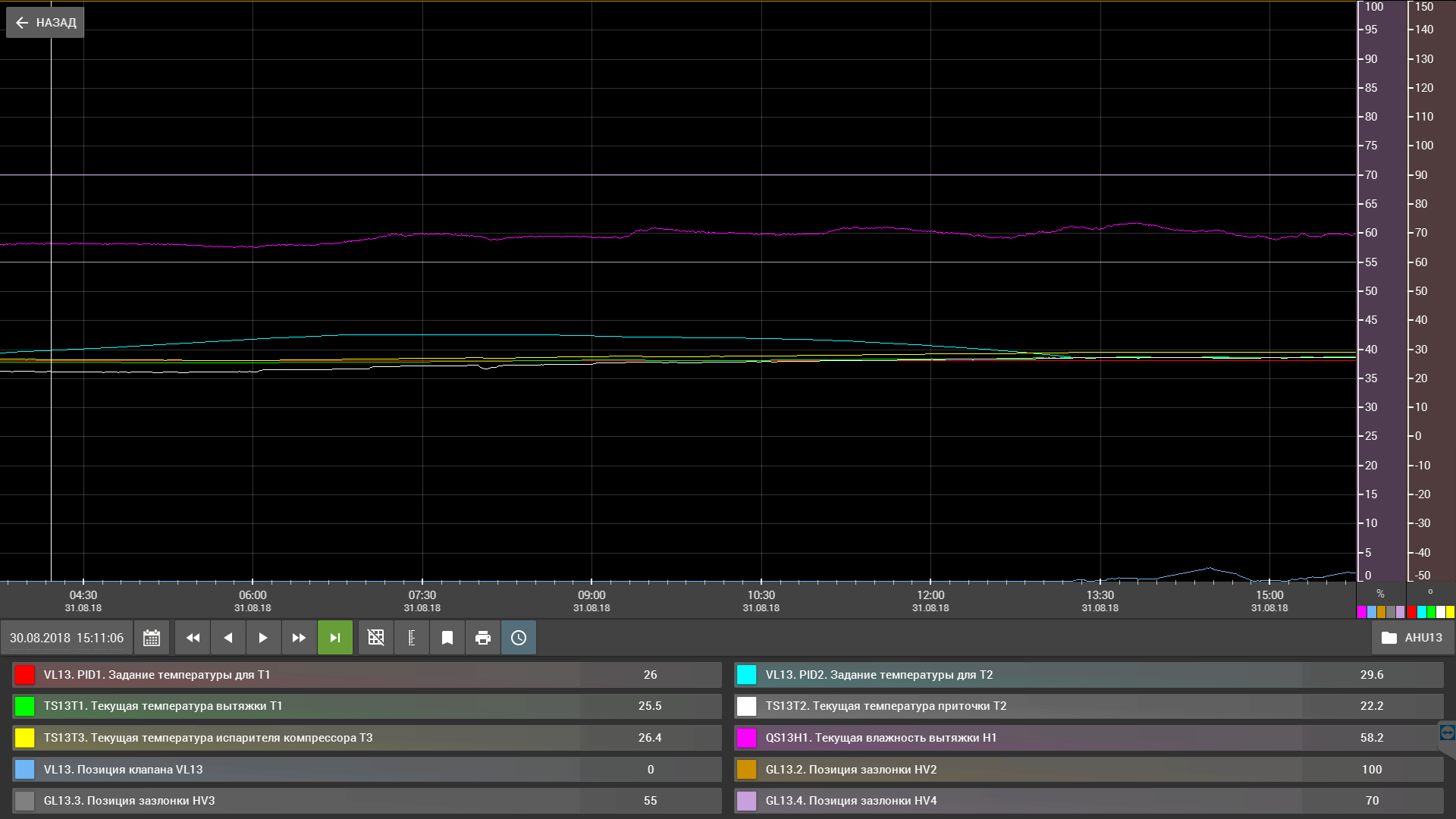

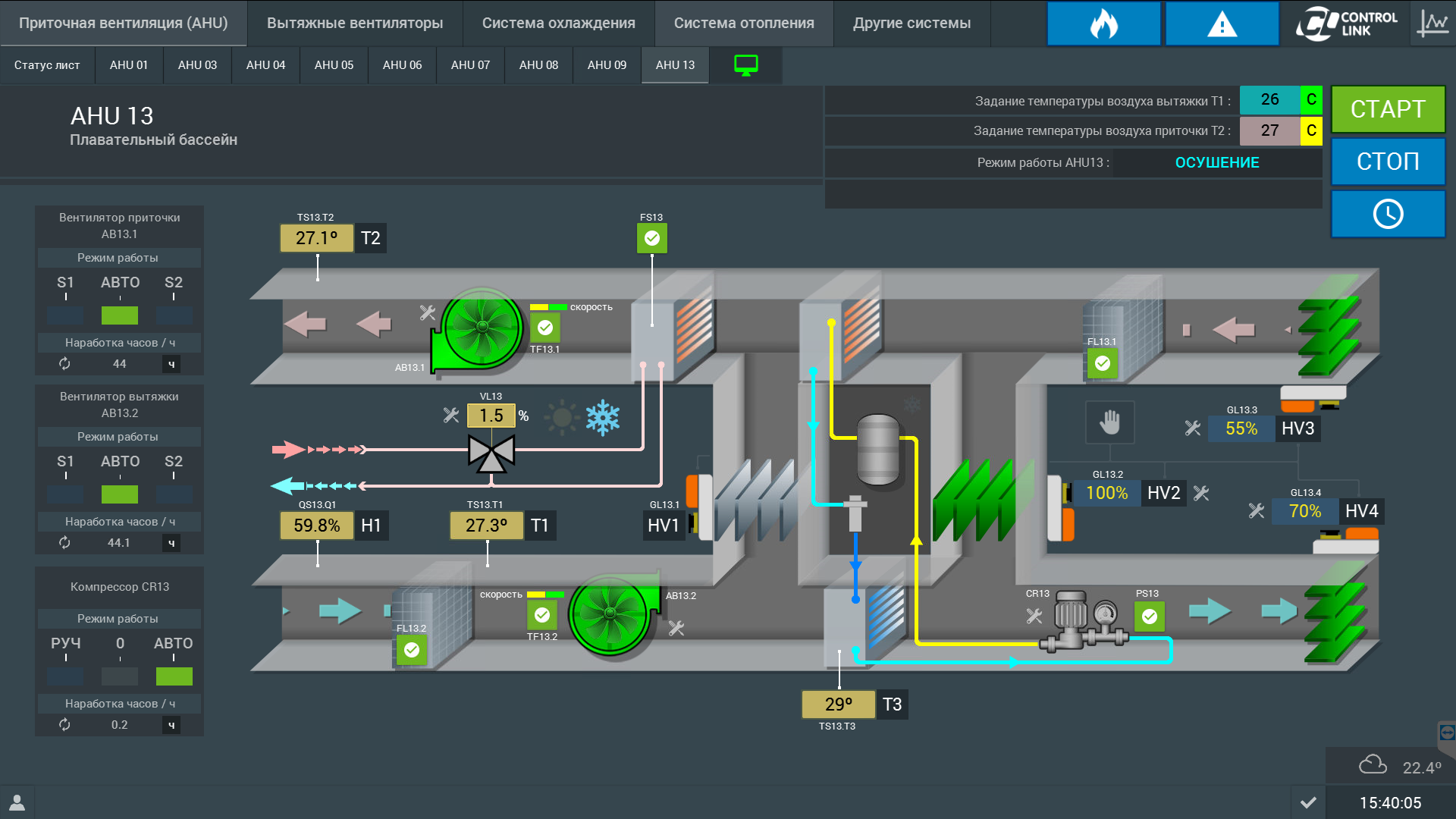

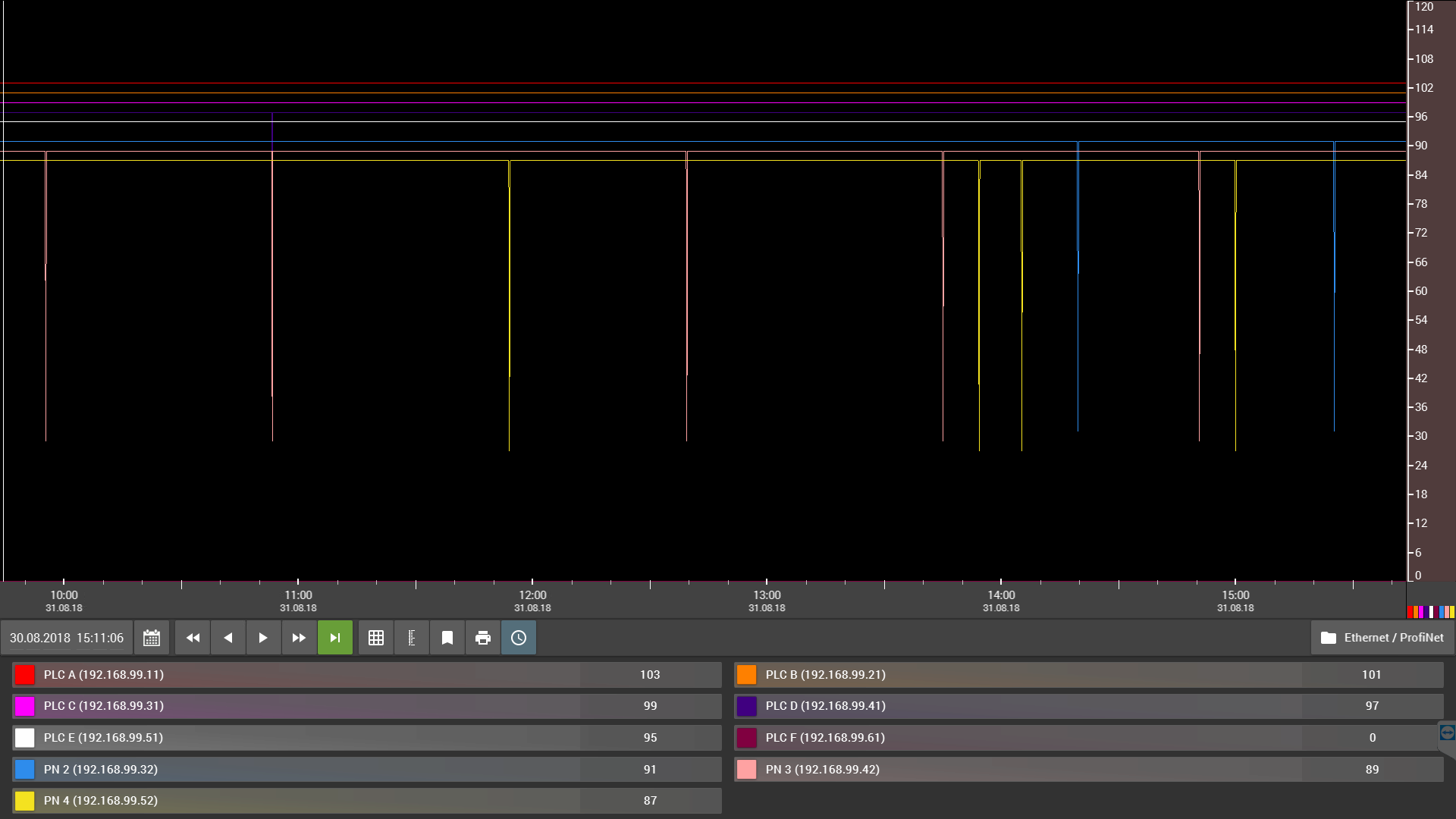

SCADA. Экраны.
