Станция управления, предназначена для регулирования скорости, оптимизации режимов пуска и останова, осуществления защит электродвигателя. Станции мощностью 30 кВт, представляет собой стальной шкаф управления для навесного монтажа.

ОБЩИЕ ДАННЫЕ.

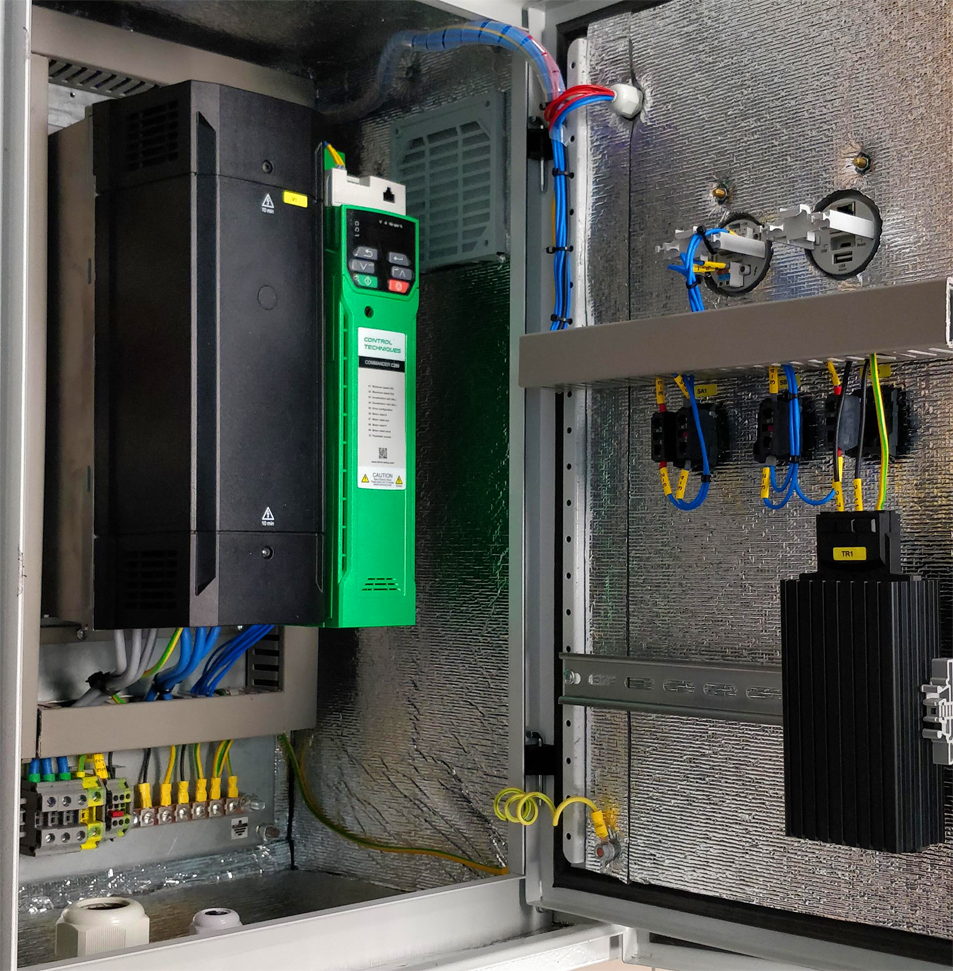

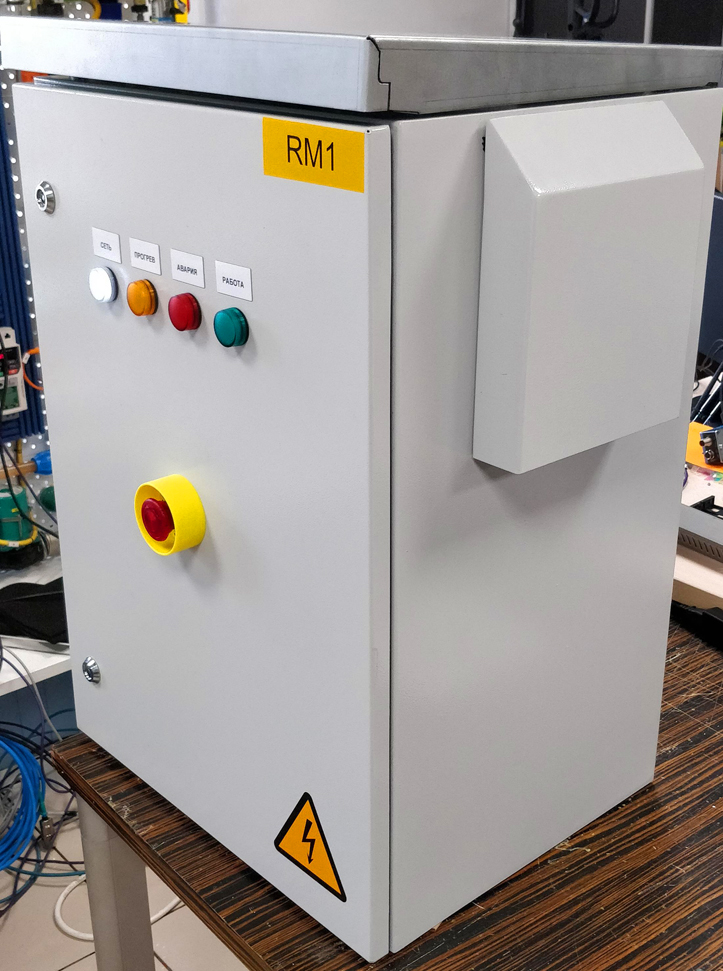

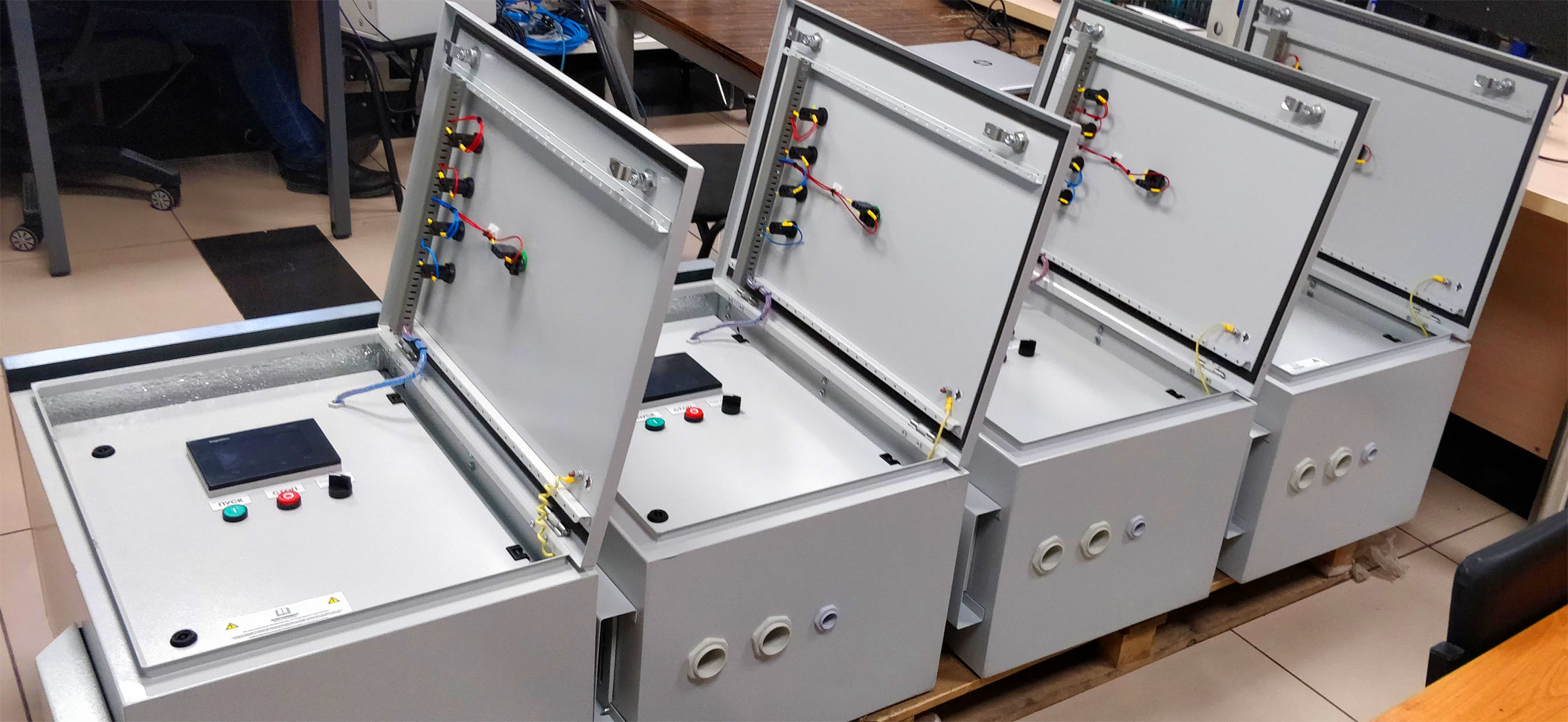

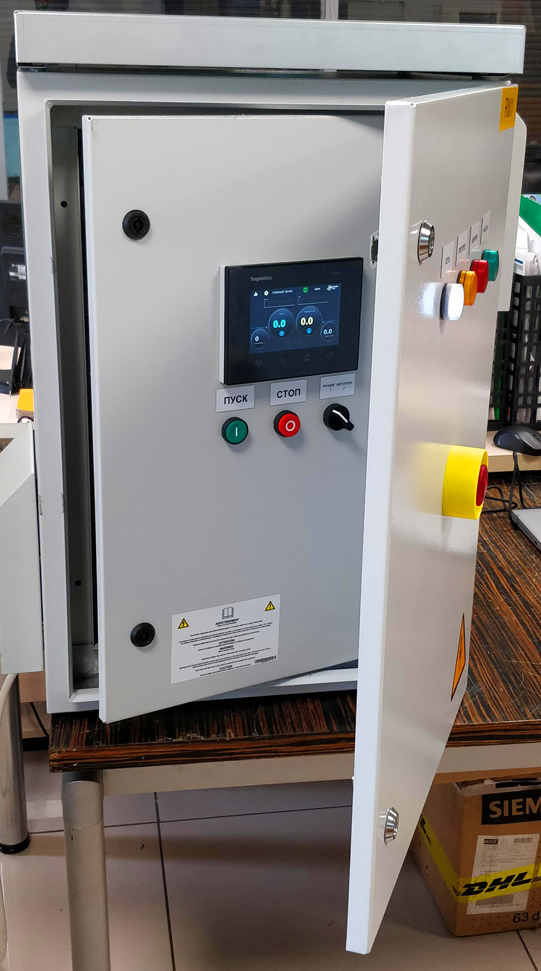

Шкаф имеет две двери, запираемые на замок — внутреннюю и наружную, дождезащитный козырек. На дверях шкафа располагаются органы управления, сенсорная панель оператора и светосигнальная арматура. Шкаф оборудован системой поддержания микроклимата: электронагреватель и вентилятор обдува с автоматическим включением. Оборудование внутри шкафа устанавливается на монтажной панели. Электрический монтаж выполнен гибким проводом в перфорированных монтажных коробах. Оборудование шкафа имеет позиционные обозначения и предупредительные надписи. Шкаф имеет степень защиты IР55.

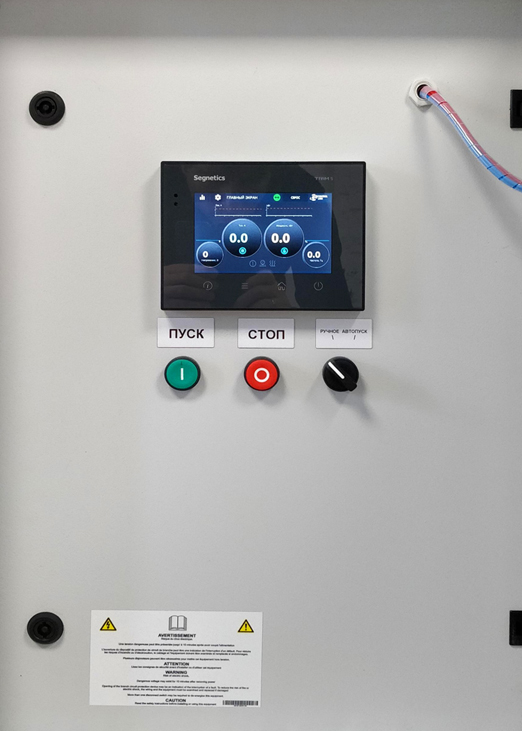

Станция обеспечивает два режима запуска привода — ручной и автоматический. В ручном режиме пуск и останов производится оператором, а в автоматическом режиме операции запуска и останова осуществляются по согласованному с заказчиком алгоритму. Переключение режима пуска осуществляется ключом управления, расположенным на внутренней двери шкафа.

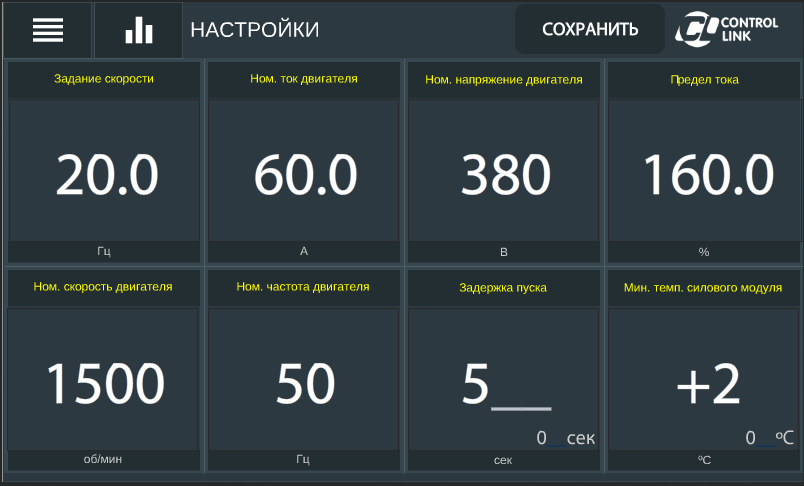

Предусмотрена блокировка запуска при низкой температуре в шкафу, а также предусмотрена технологическая блокировка. Задание частоты вращения осуществляется с помощью сенсорной панели, расположенного на внутренней двери шкафа.

Независимо от выбранного режима, станция непрерывно выполняет мониторинг нагрузки и защиту электродвигателя при перегрузках и аварийных ситуациях в питающей сети и на стороне нагрузки. Станция предназначена для эксплуатации в атмосфере, не содержащей агрессивных газов и паров, вызывающих коррозию, в интервале рабочих температур от — 40 до +50°С (при включенной системе поддержания микроклимата).

ПОСТАНОВКА ТЕХНИЧЕСКОГО ЗАДАНИЯ.

Станция управления обеспечивает два режима запуска привода. В режиме «РУЧНОЕ» пуск и останов производится оператором с помощью кнопок «ПСУК» / «СТОП». В режиме «АВТОПУСК» функция запуска осуществляются автоматически после истечения заданного интервала времени.

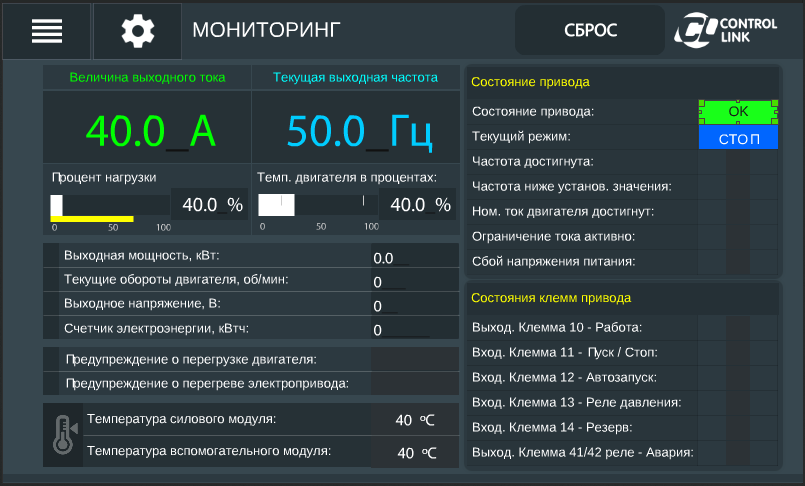

Предусмотрена блокировка запуска при низкой температуре в шкафу. Мониторинг и ввод данных основных параметров ПЧ осуществляется с помощью графической сенсорной панели оператора, расположенной на внутренней двери шкафа.

Независимо от выбранного режима, станция непрерывно выполняет мониторинг нагрузки и общего состояния ПЧ с выводом информации на графической панели оператора, а также защиту электродвигателя при перегрузках и аварийных ситуациях в питающей сети и на стороне нагрузки.

Станция предназначена для эксплуатации в атмосфере, не содержащей агрессивных газов и паров, вызывающих коррозию, в интервале рабочих температур от – 40 до +50°С.

Основным элементом комплектного устройства является преобразователь частоты Commander C200 производства Control Techniques (Англия):

P = 30кВт;

I= 63A;

U = 3ф. 380-480В (+10/-10%);

F вх = 48-63 Гц;

F вых = 0-500 Гц.

Преобразователь частоты обеспечивает:

• разгон и замедление привода с заданным темпом;
• регулирование частоты вращения в соответствии с заданным значением;
• необходимые защиты электродвигателя и компонентов преобразователя.

Перечень основных защит, обеспечиваемых преобразователем частоты:

• от коротких замыканий;
• от перегрузки;
• от заклинивания;
• от повышения напряжения;
• от понижения напряжения;
• от выпадения фазы сети;
• от перегрева преобразователя и др.

Функционал графической панели оператора.

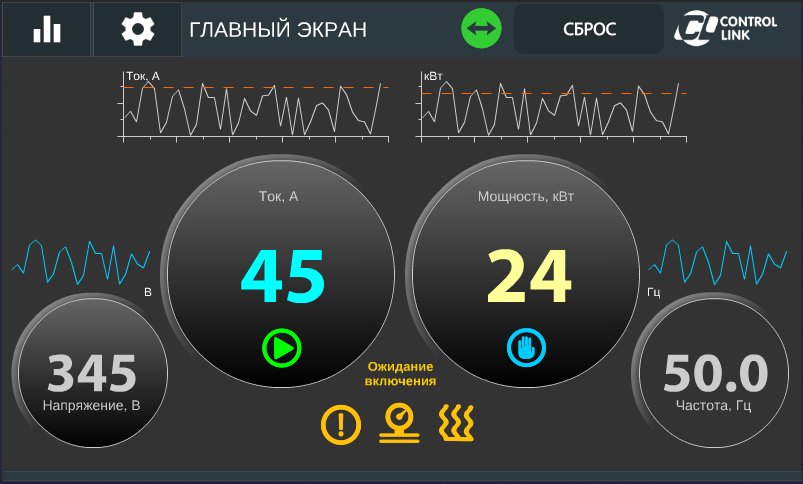

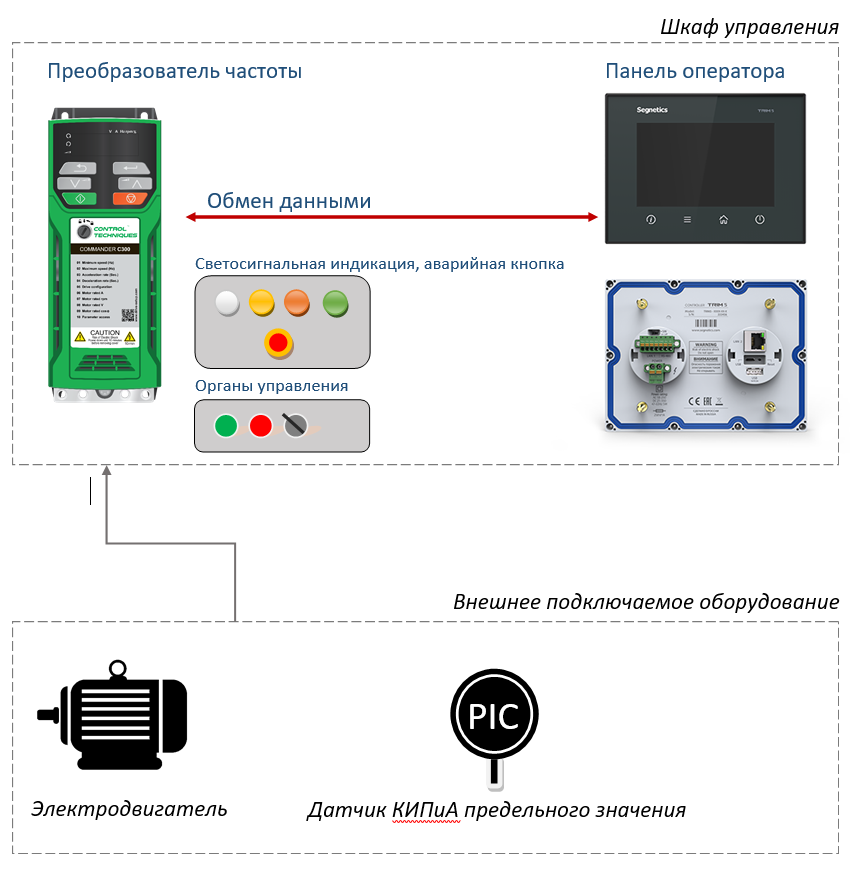

Интерфейс взаимодействия оператора с системой управления реализован на сенсорной графической панели.

В качестве электропривода применен преобразователь частоты для широкого спектра общепромышленных применений Control Techniques Commander C200.

ОБЩИЕ ПОЛОЖЕНИЯ.

Проект «CL_D_201119» выполнен в соответствии с техническим заданием.

Проект выполнен с учетом требований следующих нормативных документов:

• ПУЭ-2015 «Правила устройства электроустановок»;
• СНиП РК1.02-01-2007– инструкция о порядке разработке, согласования, утверждения и составе проектной документации на строительство;

• Сборник ГОСТов «единая система конструкторской документации»;
• Сборник ГОСТов «система проектной документации для строительства».

Система электроснабжение и общая информация.

• Тип сети: TN-C (Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике);
• Вводное напряжения: 3ф.~380 В± 10%;
• Частота: 50 Гц± 2%;
• Источник напряжения цепей питания электроники, органов управления и сигнальной арматуры на пульте: 24В постоянного тока;
• Температура: макс. + 50°C мин. -40°C Высота над уровнем моря: <1000 м Относительная влажность: макс. 90% мин. 70%;
• Степень защиты Электрического оборудования: Не менее IP55;
• Напряжение: 0.9 ÷ 1.1 Un Частота: 0.99 ÷ 1.01 fn постоянно 0.98 ÷ 1.02 fn кратковременно
• Гармонические искажения: 10% Un pro 2 ÷ 5 +2% Un pro 6 ÷ 30
• Перебой в напряжении: tz < 3 ms, tp > 1s
• Падение напряжения: ∆U ≤ 20% Uм на период больший чем период цикла tp > 1 s

Примечание:

• Un – номинальное эффективное общее напряжение;
• Tp – период эксплуатации между;
• fn – номинальная частота возникновением двух перебоев;
• Uo – нулевая составляющая напряжения;
• ∆U – падение напряжения;
• Uz – обратная составляющая напряжения;
• Uм – максимальная величина общего напряжения питания;
• Us– последовательная составляющая напряжения;
• tz– период перебоя;
• U – эффективная величина переменной составляющей напряжения;
• ru – волновая составляющая.
