Серия LS

Изделие: Облегченный алюминиевый корпус. От 0,045 до 200 кВт


Краткое описание:
> Увеличенный межсервисный интервал> Гарантия> Упрощенный монтаж> Безопасность при эксплуатации
Производитель: LEROY SOMER
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Большой запас прочности, увеличенный межсервисный интервал, использование передовых технологий и комплектующих делает асинхронные электродвигатели Leroy-Somer серий FLS / LSES, / FLSES, PLS / PLSES, LSMV, CPLS эталоном качества на европейском рынке.

Серия LS

  • Увеличенный межсервисный интервал
  • Гарантия
  • Упрощенный монтаж
  • Безопасность при эксплуатации


Трехфазныефазные асинхронные

электродвигатели

стандартного назначения

LS

IMfinity®
Réf. 317a_en



Руководство  для

конечного пользователя

Асинхронные электродвигатели Leroy-Somer серии LS изготавливаются в облегченном алюминиевом корпусе, крепежные фланцы, лапы, подшипниковые щиты – из высокопрочных марок стали, применение данной технологии позволяет снизить массу электродвигателя более чем на 25% в сравнении с массой электродвигателя в стальном или чугунном корпусе. Учитывая то, что компания Leroy-Somer на протяжении всей своей истории занимается только производством электрических машин и электроприводов, ей удалось создать идеальное решение для электропривода технологического оборудования.

Основные данные:

Частота сети Hz 50 и 60
Степень защиты IP 55
Количество полюсов    Односкоростные : 2, 4, 6 and 8 - Двухскоростные : 2/4, 4/6, 4/8, 6/8, 6/12
Типоразмер mm от 56 до 315
Мощность kW от 0.045 до 200
Напряжение V от 230 до 690
Класс изоляции   F

  Rated power at 50 Hz Rated
speed		 Rated moment Rated  current Power factor* Efficiency* IEC 60034-2-1; 2007  Starting current / Rated current Starting moment/ Rated moment Max. moment/ Rated moment Moment
of inertia		 Weight  Noise
PN NN M I Cos j h ID / IN MD / MN MM / MN J IM B3 LP
TYPE kW min-1 Nm A 4/4 3/4 2/4 4/4 3/4 2/4 kg.m2 kg db(A)
LS 56 M 0.09 2860 0.3 0.44 0.55 0.45 0.4 54 45.2 37.1 5.0 5.3 5.4 0.00015 3.8 54
LS 56 M 0.12 2820 0.4 0.5 0.6 0.55 0.45 58.7 54 45.2 4.6 4.0 4.1 0.00015 3.8 54
LS 63 M 0.18 2790 0.6 0.52 0.75 0.65 0.55 67.4 66.9 59.3 5.0 3.3 2.9 0.00019 4.8 57
LS 63 M 0.25 2800 0.9 0.71 0.75 0.65 0.55 67.8 67.3 59.2 5.4 3.2 2.9 0.00025 6 57
LS 71 L 0.37 2800 1.3 0.98 0.8 0.7 0.6 68.4 67.6 63.9 5.2 3.3 3.9 0.00035 6.4 62
LS 71 L 0.55 2800 1.9 1.32 0.8 0.7 0.55 75.7 75.2 71.1 6.0 3.2 3.1 0.00045 7.3 62
LS 71 L 0.75 2780 2.6 1.7 0.85 0.75 0.65 74.6 75.8 73.1 6.0 3.3 2.9 0.0006 8.3 62
LS 80 L 0.75 2840 2.5 1.64 0.87 0.8 0.68 75.7 76.1 73.3 5.9 2.4 2.2 0.0007 8.2 61
LS 80 L 1.1 2837 3.7 2.4 0.84 0.77 0.65 77.3 78.3 76.4 5.8 2.7 2.4 0.0009 9.7 61
LS 80 L 1.5 2859 5.0 3.2 0.83 0.76 0.62 79.3 80 78.1 7.0 3.2 2.8 0.0011 11.3 61
LS 90 S 1.5 2870 5.0 3.4 0.81 0.72 0.58 80 79.5 75.9 8.0 3.9 4.0 0.0014 12 64
LS 90 L 1.8 2865 6.0 3.6 0.86 0.8 0.69 81.9 82.5 81.4 8.0 3.6 3.6 0.0017 14 64
LS 90 L 2.2 2862 7.3 4.3 0.88 0.83 0.73 82 83 82 7.7 3.7 3.3 0.0021 16 64
LS 100 L 3 2868 10.0 6.3 0.81 0.73 0.59 82.5 82.6 80.1 7.5 3.8 3.9 0.0022 20 66
LS 100 L 3.7 2850 12.5 8 0.85 0.76 0.62 82.7 82.2 77.2 8.6 0.0 0.0 0.0022 21 66
LS 112 M 4 2877 13.3 7.8 0.85 0.78 0.65 85 85.3 83.7 7.8 2.9 2.9 0.0029 24.4 66
LS 112 MG 5.5 2916 18.0 10.5 0.88 0.81 0.71 86.1 86.4 84.7 9.0 3.1 3.5 0.0076 33 66
LS 132 S 5.5 2916 18.0 10.5 0.88 0.81 0.71 86.1 86.4 84.7 9.0 0.0 0.0 0.0076 34.4 72
LS 132 S 7.5 2905 24.5 14.7 0.85 0.78 0.63 86 85.8 83.2 8.7 0.0 0.0 0.0088 39 72
LS 132 M 9 2910 29.5 17.3 0.85 0.8 0.71 87.9 88.5 87.5 8.6 2.5 3.5 0.016 49 72
LS 132 M 11 2944 35.7 20.7 0.86 0.81 0.69 88.2 88.3 86.7 7.5 2.7 3.4 0.018 54 72
LS 160 MP 11 2944 35.7 20.7 0.86 0.81 0.69 88.2 88.3 86.7 7.5 2.7 3.4 0.019 62 72
LS 160 MP 15 2935 48.8 28.4 0.85 0.79 0.71 89.3 89.7 88.6 8.1 3.0 3.5 0.023 72 72
LS 160 L 18.5 2934 60.2 33.7 0.87 0.83 0.75 90.09 90.6 90.0 8.0 3.0 3.3 0.044 88 72
LS 180 MT 22 2938 71.5 39.9 0.87 0.84 0.76 90.6 91.2 90.8 8.1 3.1 3.1 0.052 99 72
LS 200 LT 30 2946 97.2 52.1 0.9 0.87 0.82 91.5 92.1 91.7 8.6 2.7 3.4 0.089 154 73
LS 200 L 37 2950 120 65 0.89 0.87 0.82 92.1 92.6 92.3 7.4 2.6 3.0 0.12 180 73
LS 225 MT 45 2950 146 78 0.9 0.87 0.82 92.5 92.7 92.7 7.5 2.8 3.1 0.14 200 73
LS 250 MZ 55 2956 178 96 0.89 0.86 0.8 92.9 93.6 92.5 8.3 3.1 3.4 0.173 235 78
LS 280 SC 75 2968 241 129 0.9 0.87 0.82 93.5 93.6 93.1 8.5 2.6 3.4 0.39 330 79
LS 280 MC 90 2968 290 154 0.9 0.88 0.83 93.8 94.0 93.6 8.4 2.6 3.3 0.47 375 79
LS 315 SN 110 2964 354 184 0.92 0.9 0.86 94 94.2 93.9 8.6 2.7 3.4 0.55 445 80
LS 315 MP 132 2976 424 227 0.89 0.87 0.82 94.4 94.2 93.1 7.6 2.8 2.9 1.67 715 83
LS 315 MR 160 2976 513 271 0.9 0.88 0.84 94.6 94.6 93.7 7.6 2.9 3.1 1.97 820 83
LS 315 MR● 200 2982 640 350 0.87 0.86 0.82 94.8 94.3 92.9 9.3 3.8 3.9 1.97 845 83
  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.



  Rated power at 50 Hz Rated
speed		 Rated moment Rated  current Power factor* Efficiency* IEC 60034-2-1; 2007  Starting current / Rated current Starting moment/ Rated moment Max. moment/ Rated moment Moment
of inertia		 Weight  Noise
PN NN M I Cos j h ID / IN MD / MN MM / MN J IM B3 LP
TYPE kW min-1 Nm A 4/4 3/4 2/4 4/4 3/4 2/4 kg.m2 kg db(A)
LS 56 M 0.06 1380 0.4 0.29 0.76 0.69 0.62 41.8 37.1 29.7 2.8 2.4 2.5 0.00025 4 47
LS 56 M 0.09 1400 0.6 0.39 0.6 0.52 0.42 55.2 49.6 42.8 3.2 2.8 2.8 0.00025 4 47
LS 63 M 0.12 1380 0.8 0.44 0.7 0.58 0.47 56.1 53.9 46.8 3.2 2.4 2.3 0.00035 4.8 49
LS 63 M 0.18 1390 1.2 0.64 0.65 0.55 0.44 61.6 58 51.3 3.7 2.6 2.6 0.00048 5 49
LS 71 M 0.25 1425 1.7 0.8 0.65 0.55 0.44 69.4 66.8 59.8 4.6 2.7 2.9 0.00068 6.4 49
LS 71 M 0.37 1420 2.5 1.06 0.7 0.59 0.47 72.1 71.7 66.4 4.9 2.4 2.8 0.00085 7.3 49
LS 71 L 0.55 1400 3.8 1.62 0.7 0.62 0.49 70.4 70 65.1 4.8 2.3 2.5 0.0011 8.3 49
LS 80 L 0.55 1410 3.7 1.42 0.76 0.68 0.55 73.2 69.1 62.1 4.5 2.0 2.3 0.0013 8.2 47
LS 80 L 0.75 1400 5.1 2.01 0.77 0.71 0.59 72.1 72.8 70.1 4.5 2.0 2.2 0.0018 9.3 47
LS 80 L 0.9 1425 6.0 2.44 0.73 0.67 0.54 73.2 72.9 70.3 5.8 3.0 3.0 0.0024 10.9 47
LS 90 S 1.1 1429 7.4 2.5 0.84 0.77 0.64 76.7 78.2 76.6 4.8 1.6 2.0 0.0026 11.5 48
LS 90 L 1.5 1428 10.0 3.4 0.82 0.74 0.6 79.3 79.9 77.5 5.3 1.8 2.3 0.0032 13.5 48
LS 90 L 1.8 1438 12.0 4 0.82 0.75 0.61 79.4 80 77.6 6 2.1 3.2 0.0037 15.2 48
LS 100 L 2.2 1436 14.6 4.8 0.81 0.73 0.59 80.3 81.2 79.3 5.9 2.1 2.5 0.0043 20 48
LS 100 L 3 1437 19.9 6.5 0.81 0.72 0.59 82.8 83.4 81.8 6 2.5 2.8 0.0055 22.5 48
LS 112 M** 4 1438 26.6 8.3 0.83 0.76 0.57 81.7 81.6 80.6 7.1 2.5 3.0 0.0067 24.9 49
LS 132 S 5.5 1447 36.7 11.1 0.83 0.79 0.67 84.7 85.6 84.6 6.3 2.4 2.8 0.014 36.5 49
LS 132 M 7.5 1451 49.4 15.2 0.82 0.74 0.61 86.0 86.2 84.4 7 2.4 2.9 0.019 54.7 62
LS 132 M 9 1455 59.1 18.1 0.82 0.74 0.62 86.8 87.2 86.4 6.9 2.2 3.1 0.023 59.9 62
LS 160 MP 11 1454 72.2 21 0.86 0.79 0.67 87.7 88.4 87.5 7.7 2.3 3.2 0.03 70 62
LS 160 LR 15 1453 98.6 28.8 0.84 0.78 0.69 88.7 89.3 88.3 7.5 2.9 3.6 0.036 86 62
LS 180 MT 18.5 1456 121 35.2 0.84 0.79 0.67 89.9 90.6 90.5 7.6 2.7 3.2 0.085 100 64
LS 180 LR 22 1456 144 41.7 0.84 0.79 0.68 90.2 91.0 90.8 7.9 3.0 3.3 0.096 112 64
LS 200 LT 30 1460 196 56.3 0.84 0.8 0.69 90.8 91.5 91.2 6.6 2.9 2.9 0.151 165 64
LS 225 ST 37 1468 241 69 0.84 0.8 0.7 92.0 92.7 92.7 6.3 2.7 2.6 0.24 205 64
LS 225 MR 45 1468 293 84 0.84 0.8 0.7 92.5 93.1 93.0 6.3 2.7 2.6 0.29 235 64
LS 250 ME 55 1478 355 102 0.84 0.8 0.71 93.1 93.3 92.7 7 2.7 2.8 0.63 320 66
LS 280 SC 75 1478 485 138 0.84 0.8 0.71 93.5 93.9 93.5 7.2 2.8 2.9 0.83 380 69
LS 280 MD 90 1478 581 165 0.84 0.8 0.71 93.5 93.8 93.5 7.6 3.0 3.0 1.03 450 69
LS 315 SN 110 1477 711 201 0.84 0.79 0.7 94.1 94.5 94.2 7.6 3.0 3.2 1.04 470 76
LS 315 MP 132 1484 849 238 0.85 0.82 0.74 94.2 94.4 93.8 7.6 2.9 3.0 2.79 750 70
LS 315 MR 160 1484 1030 287 0.85 0.82 0.74 94.7 94.7 93.9 7.7 2.9 3.0 3.27 845 70
LS 315 MR● 200 1486 1285 362 0.84 0.79 0.69 94.9 94.9 94.2 8.1 3.1 3.4 3.27 845 70
  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.

  Rated power at 50 Hz Rated
speed		 Rated moment Rated  current Power factor* Efficiency* IEC 60034-2-1; 2007  Starting current / Rated current Starting moment/ Rated moment Max. moment/ Rated moment Moment
of inertia		 Weight  Noise
PN NN M I Cos j h ID / IN MD / MN MM / MN J IM B3 LP
TYPE kW min-1 Nm A 4/4 3/4 2/4 4/4 3/4 2/4 kg.m2 kg db(A)
LS 56 M 0.045 860 0.5 0.29 0.66 0.59 0.52 34 31.5 25.3 2 1.7 1.7 0.00025 4 54
LS 56 M 0.06 850 0.7 0.39 0.67 0.6 0.53 33.4 30.9 25 2 1.7 1.7 0.00025 4 54
LS 63 M 0.09 860 1.0 0.46 0.8 0.7 0.63 35 32 26 2.1 1.6 1.6 0.0006 5.5 48
LS 71 M 0.12 950 1.2 0.75 0.51 0.44 0.38 45.6 40.5 32 3 2.4 3.0 0.0007 6.5 52
LS 71 M 0.18 945 1.8 0.95 0.52 0.46 0.38 52.8 48.8 40.7 3.3 2.3 2.9 0.0011 7.6 52
LS 71 L 0.25 915 2.6 1.15 0.6 0.52 0.43 51.9 49.6 42.2 3.1 2.0 2.2 0.0013 7.9 52
LS 80 L 0.25 955 2.5 0.85 0.67 0.64 0.48 62.8 62.7 56 3.9 1.6 1.8 0.0024 8.4 41
LS 80 L 0.37 950 3.7 1.1 0.72 0.67 0.57 65.8 59.7 59 4.3 1.7 2.2 0.0032 9.7 41
LS 80 L 0.55 950 5.5 1.8 0.64 0.6 0.47 68 63 55 4.9 2.1 2.6 0.0042 11 41
LS 90 S 0.75 930 7.7 2.1 0.77 0.66 0.54 70.5 69.3 63.5 4.7 2.4 2.6 0.0039 13.5 51
LS 90 L** 1.1 915 11.5 3 0.76 0.67 0.55 70.7 70.0 66.2 4.5 2.4 2.5 0.0048 15.2 51
LS 100 L** 1.5 905 15.8 4.2 0.74 0.62 0.52 70.8 70.8 65.0 5.6 2.5 2.7 0.0058 20 50
LS 112 M** 2.2 905 23.2 5.8 0.76 0.66 0.53 73.2 73.3 68.1 6 2.8 2.7 0.0087 24.2 51
LS 132 M** 3 957 30.3 6.8 0.78 0.71 0.59 78.2 79.3 77.2 6 2.0 2.6 0.018 38.3 55
LS 132 M 4 961 39.7 9.3 0.75 0.66 0.56 81.4 82.3 80.9 5.9 2.5 2.9 0.034 53.3 55
LS 132 M** 5.5 960 54.7 13.3 0.71 0.65 0.52 81.8 82.7 80.8 5.5 2.5 2.8 0.039 59.4 55
LS 160 M 7.5 969 73.9 16.3 0.79 0.74 0.63 86.1 86.4 84.9 4.7 1.7 2.5 0.089 77 56
LS 160 L 11 968 109 23.4 0.78 0.71 0.64 86.77 87.2 85.9 4.6 1.8 2.6 0.105 85 56
LS 180 LR 15 968 148 31.9 0.78 0.71 0.61 87.7 88.0 87.0 5.4 1.8 2.6 0.139 110 60
LS 200 LT 18.5 970 182 37 0.81 0.76 0.65 88.8 89.2 88.3 6.4 2.4 2.8 0.236 160 62
LS 200 L 22 972 216 43.6 0.81 0.76 0.65 89.4 89.7 88.8 6 2.0 2.7 0.295 190 62
LS 225 MR 30 968 296 59.5 0.81 0.79 0.72 90.4 91.2 91.0 6 2.2 2.5 0.39 235 63
LS 250 ME 37 978 361 71.1 0.81 0.79 0.69 91.5 92.1 92.0 6.2 2.3 2.5 0.85 305 65
LS 280 SC 45 978 439 86.5 0.81 0.79 0.69 91.6 92.2 91.9 6.2 2.3 2.5 0.99 340 65
LS 280 MC 55 978 537 106 0.81 0.79 0.72 92 93.1 93.4 6 2.4 2.5 1.19 385 65
LS 315 SN 75 983 729 142 0.82 0.78 0.67 92.8 92.9 92.3 6.5 2.5 2.7 1.3 438 65
LS 315 MP 90 980 877 164 0.85 0.83 0.76 92.9 93.1 92.4 7.2 2.4 2.9 3.74 760 74
LS 315 MR 110 980 1072 200 0.85 0.83 0.76 93.3 93.6 93.0 7.2 2.4 2.9 4.36 850 74
LS 315 MR 132 986 1278 242 0.83 0.8 0.72 94.2 94.3 93.7 6.6 2.40 2.50 4.36 830 74

  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.

  Rated power at 50 Hz Rated
speed		 Rated moment Rated  current Power factor* Efficiency* IEC 60034-2-1; 2007  Starting current / Rated current Starting moment/ Rated moment Max. moment/ Rated moment Moment
of inertia		 Weight  Noise
PN NN M I Cos j h ID / IN MD / MN MM / MN J IM B3 LP
TYPE kW min-1 Nm A 4/4 3/4 2/4 4/4 3/4 2/4 kg.m2 kg db(A)
LS 71L 0.09 690 1.3 0.5 0.55 0.45 0.4 44 42 36 2.8 1.3 1.5 0.001 8 40
LS 71L 0.12 650 1.8 0.9 0.55 0.45 0.4 44 42 36 2.1 1.3 1.4 0.001 8 40
LS 80L 0.18 705 2.4 0.79 0.63 0.54 0.45 52 48 43 2.9 1.5 1.9 0.003 9.7 41
LS 80L 0.25 700 3.4 0.98 0.68 0.6 0.51 54 52 45 2.8 1.7 1.9 0.004 11.3 41
LS 90L 0.37 685 5.2 1.2 0.72 0.63 0.52 62 62 56 3.8 1.7 1.8 0.004 13.5 43
LS 90S 0.37 685 5.2 1.2 0.72 0.63 0.52 62 62 56 3.8 1.7 1.8 0.004 13.5 43
LS 90L 0.55 670 7.8 1.7 0.72 0.61 0.52 63.5 62 59 3.5 1.7 1.7 0.005 15.2 43
LS 100L 0.75 670 10.7 2.4 0.71 0.58 0.47 63.5 61.5 55 3.5 1.8 2.2 0.005 18 43
LS 100L 1.1 670 15.7 3.7 0.68 0.6 0.49 63 62.5 58 3.7 2.0 2.2 0.007 21.8 43
LS 112MG 1.5 710 20.2 4.7 0.64 0.55 0.43 72 69 62.5 3.8 2.0 2.1 0.015 24 49
LS 132SM 2.2 713 29.5 6.1 0.68 0.56 0.45 77.1 77.5 71 4 1.7 2.0 0.025 45.6 54
LS 132M 3 712 40.2 8 0.65 0.56 0.45 79.8 82.9 79 4.3 1.9 2.2 0.033 53.9 54
LS 160M 4 718 53.2 11 0.63 0.55 0.43 83.3 83.4 81.3 3.9 1.7 2.3 0.068 84 66
LS 160M 5.5 716 73.4 15.1 0.63 0.55 0.43 83.3 83.5 81.8 3.9 1.7 2.3 0.071 89 66
LS 160L 7.5 714 100 20.6 0.63 0.55 0.43 83.4 84 82.6 3.9 1.9 2.3 0.09 101 66
LS 180L 11 720 146 25.6 0.72 0.68 0.57 86 86.3 84.2 3.8 1.4 1.9 0.205 140 68
LS 200L 15 725 198 32.9 0.75 0.7 0.57 87.7 87.9 86.3 4.4 1.6 2.1 0.27 185 65
LS 225ST 18.5 725 244 42.4 0.72 0.66 0.54 87.5 87.7 86.2 4.2 1.6 2.1 0.33 210 65
LS 225MR 22 725 290 51.9 0.7 0.63 0.51 87.4 87.2 85.1 4.4 1.9 2.3 0.4 240 65
LS 250ME 30 732 391 60.7 0.78 0.74 0.62 91.5 92.2 91 5.8 1.6 2.4 0.86 312 65
LS 280SC 37 731 483 73.8 0.79 0.73 0.63 91.6 92 91.2 5.6 1.6 2.4 0.92 334 65
LS 280MC 45 730 589 88.5 0.8 0.76 0.64 91.7 92.6 91.3 5.4 1.6 2.3 1.13 378 65
LS 315SP 55 738 712 105 0.81 0.78 0.71 93.2 93.2 92.2 5.4 1.8 2.4 3.1 660 74
LS 315MR 75 738 971 143 0.81 0.78 0.71 93.6 93.8 93.1 5.4 1.8 2.4 4.38 815 74

  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.

  Rated power at 50 Hz Rated
speed		 Rated  current Power factor* Efficiency *  Starting current / Rated current** Starting current / Rated torque** Max. torque / Rated torque Moment
of inertia		 Weight
TYPE PN NN IN (400 V) Cos j h ID / IN MD / MN MM / MN J IM B3
kW min-1 A   %       kg.m2 kg
LS 71 M 0.37 2840 1.2 0.8 72 4.3 2 2.4 0.00085 7.3
0.075 1440 0.3 0.65 70 4.6 1.9 2.5
LS 71 M 0.55 2810 1.4 0.9 69 4.7 1.88 2.3 0.0011 8.3
0.11 1420 0.4 0.7 73 4.6 1.7 2.4
LS 71 M 1.1 2810 2.5 0.87 72 5.2 2 2.27 0.0042 10.9
0.25 1420 0.66 0.78 70 4.6 1.9 1.95
LS 71 M 1.5 2850 3.8 0.82 70 5.1 1.77 1.99 0.0039 14
0.35 1440 0.9 0.77 75 5.7 1.76 2.12
LS 71 M 2.2 2840 4.8 0.9 74 5.8 1.95 2.01 0.0049 15.2
0.6 1450 1.5 0.82 71 5.2 1.71 1.98
LS 71 M 3 2920 6.6 0.84 78 6.3 2.26 2.37 0.0062 24.5
0.8 1450 1.7 0.82 83 5.8 2.15 2.38
LS 71 M 4.5 2910 9.9 0.83 79 6.9 2.25 2.53 0.015 37
1.3 1460 3.1 0.75 80 6 2.11 2.51
LS 71 M 6 2895 13.2 0.84 78 6.2 2.04 2.26 0.0334 50
1.6 1440 3.7 0.79 79 5.5 1.82 2.46
LS 71 M 9 2920 18.6 0.85 82 7.3 2.42 2.52 0.0385 60
2.5 1440 5.6 0.79 81 6.2 2.03 2.78
LS 71 M 13.5 2920 26 0.87 86.3 6.4 2.3 3.2 0.068 85
3.3 1465 6.3 0.85 88.7 6.4 2.2 3.1
LS 71 M 19 2936 34.9 0.88 89.3 7.8 2.5 3.1 0.085 97
4.5 1470 8.6 0.84 89.7 7.4 2.5 3.2
LS 71 M 24 2955 45 0.87 88.5 8.7 2.8 3.4 0.137 147
8 1470 14.5 0.89 89.5 5.8 2.3 2.3
LS 71 M 31 2955 55.9 0.91 88 8 2.4 3 0.240 200
11 1465 20.2 0.89 88.5 5.2 1.6 1.9
LS 71 M 40 2955 71.3 0.9 90 8 2.8 3.2 0.270 228
14 1465 25.1 0.88 91.5 5.2 1.7 2.1
LS 71 M 50 2970 87.2 0.9 92 8.8 2.6 3.5 0.633 320
17 1476 30.9 0.86 92.2 5.5 2.1 2.2
LS 71 M 59 2970 103 0.9 92 8.8 2.6 3.5 0.73 340
20 1476 36.4 0.86 92.2 5.5 2.1 2.2
LS 71 M 70 2970 122 0.9 92 8.8 2.6 3.5 0.83 380
24 1476 43.7 0.86 92.2 5.5 2.1 2.2
LS 71 M 85 2970 148 0.9 92 8.8 2.6 3.5 1.03 450
30 1476 54.6 0.86 92.2 5.5 2.1 2.2
LS 71 M 100 2975 168 0.92 93.3 8.5 2.5 3.3 2.79 750
35 1485 60.9 0.88 94.3 5.5 2.1 2.1
LS 71 M 118 2975 198 0.92 93.3 8.5 2.5 3.3 3.27 845
40 1485 69.6 0.88 94.3 5.5 2.1 2.1

  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.

  Rated power at 50 Hz Rated
speed		 Rated  current Power factor* Efficiency *  Starting current / Rated current** Starting current / Rated torque** Max. torque / Rated torque Moment
of inertia		 Weight
TYPE PN NN IN (400 V) Cos j h ID / IN MD / MN MM / MN J IM B3
kW min-1 A   %       kg.m2 kg
LS 71 L 0.25 1430 0.75 0.78 66 3.9 1.4 1.9 0.0011 8.3
0.09 960 0.55 0.64 40 2.3 1.2 1.9
LS 71 L 0.7 1435 2.1 0.73 67 4.5 1.8 2 0.0024 11.5
0.2 945 1.05 0.72 40 2.5 1.1 1.4
LS 71 L 0.85 1430 2.2 0.78 70 5.5 2 2.4 0.0032 14
0.25 930 0.85 0.79 55 3.5 1.2 1.6
LS 71 L 1.4 1425 3.5 0.79 73 6 2.2 2.6 0.0049 17
0.5 925 1.4 0.80 61 3.6 1.3 1.7
LS 71 L 2.4 1425 5.9 0.80 73.9 6 2.4 2.6 0.0071 25
0.75 940 2.1 0.71 66.8 4.3 2.2 2.3
LS 71 L 3.4 1460 8.7 0.72 78 6.9 2.4 2.7 0.015 30
1.1 965 3.4 0.75 64 4 1.3 2
LS 71 L 4 1452 8.1 0.86 82.8 6.3 2.1 2.1 0.025 44
1.2 972 3 0.76 76.9 4.6 2 1.7
LS 71 L 6.3 1459 13.2 0.82 83.9 7.4 2.8 2.7 0.033 55
1.9 974 4.6 0.77 76.9 5.5 2.3 1.9
LS 71 L 9 1465 18.8 0.81 85.2 7 2.1 3.1 0.057 75
3 975 7.8 0.74 74.9 5.2 1.6 2.4
LS 71 L 11 1465 22.6 0.82 85.7 7.4 2.1 3.1 0.068 85
3.7 975 9.3 0.74 77.8 5.5 1.7 2.6
LS 71 L 13 1465 25.6 0.84 87.3 7.8 2.3 3.2 0.085 97
4.3 970 10.5 0.75 78.6 5.5 1.7 2.5
LS 71 L 15 1465 29.3 0.84 87.9 7.5 2.4 3 0.096 109
5 970 12.1 0.76 78.8 5.1 1.8 2.2
LS 71 L 18.5 1460 34.1 0.88 89 5.5 2 2.3 0.123 136
6.5 980 14.8 0.78 81 5 2 2.2
LS 71 L 22 1470 41.5 0.86 89 6.8 2.6 2.7 0.147 155
7.5 980 16.6 0.8 81.5 4.8 2 2
LS 71 L 25 1475 46.9 0.85 90.5 6.4 2.2 2.5 0.24 200
8.5 985 19.3 0.77 82.5 4.8 2 2
LS 71 L 30 1475 56 0.85 91 6 2.2 2.5 0.27 228
9 985 20.8 0.74 84.5 5.3 2.4 2.3
LS 71 L 34 1475 63.8 0.84 91.6 6.3 2.3 2.6 0.29 235
11 985 25.9 0.73 84 5.1 2.3 2.2
LS 71 L 42 1480 77.7 0.85 91.8 6.5 2.5 2.7 0.83 380
14 985 31.8 0.73 87 5.1 2.7 2.4
LS 71 L 52 1480 96 0.85 92 6.5 2.5 2.7 1.03 450
19 985 43.2 0.73 87 5.1 2.7 2.4
LS 71 L 75 1485 134.6 0.86 93.5 7.7 2.1 2.7 1.89 610
28 985 56.3 0.8 89.7 6.6 2.9 2.4
LS 71 L 90 1485 161.2 0.86 93.7 7.7 2.3 2.9 2.23 665
33 985 66.2 0.8 90 6.9 2.9 2.4
LS 71 L 110 1485 198.9 0.85 93.9 8 2.7 2.9 2.64 750
37 985 74.1 0.8 90.1 6.9 2.9 2.4
LS 71 L 132 1485 244.2 0.83 94 9.2 3.1 3.3 3.27 860
44 985 88 0.8 90.2 7.1 2.9 2.4

  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.

  Rated power at 50 Hz Rated
speed		 Rated  current Power factor* Efficiency *  Starting current / Rated current** Starting current / Rated torque** Max. torque / Rated torque Moment
of inertia		 Weight
TYPE PN NN IN (400 V) Cos j h ID / IN MD / MN MM / MN J IM B3
kW min-1 A % kg.m2 kg
LS 80 L 0.75 1400 1.8 0.87 67 3.8 1.1 1.5 0.0042 10.9
0.25 905 0.9 0.88 46 2.1 1 1.2
LS 80 L 1.1 1420 2.6 0.79 77 6 2.5 2.5 0.0039 12.5
0.37 940 1.5 0.63 57 3.3 1.4 1.8
LS 80 L 1.5 1425 3.6 0.8 78 6.1 2.5 2.6 0.0049 15.2
0.55 940 2.2 0.64 57 3.3 1.4 1.9
LS 80 L 2.2 1400 4.8 0.86 77 6.8 3.2 2.8 0.0039 21
0.75 940 2.3 0.75 63 4.2 1.6 2.1
LS 80 L 3 1410 6.7 0.84 77 6.6 3 2.7 0.0051 24.5
1.1 940 3.2 0.76 65 4.4 1.4 2.1
LS 80 L 4 1450 9 0.78 82 7 1.9 2.6 0.015 35
1.5 965 4.7 0.70 67 3.6 1.1 1.8
LS 80 L 5.5 1460 11.7 0.82 84 6.4 2.8 2.8 0.0334 50
1.8 975 6.2 0.62 69 4 1.7 2.2
LS 80 L 7.5 1445 15.5 0.84 83 7 2.2 2.6 0.0385 60
2.5 970 7.4 0.70 70 4.4 1.4 2

  • Class F temperature rise

*  This standard replaces IEC 60034-2; 1996.

** These motors do not reach efficiency level IE1.



КАТАЛОГИ
 AC MOTORS 1 Phase

Однофазные асинхронные электродвигатели стандартного назначения

LS

IMfinity®
Réf. 317a_en


 AC MOTORS 3 Phase

Трехфазные асинхронные электродвигатели стандартного назначения

IMfinity®
Réf. 5147d_en
Трехфазные асинхронные электродвигатели брызгозащишенный (drip-proof)
PLS
Réf. 3627e_en		 Трехфазные асинхронные электродвигатели - корпус из алюминиевого сплава
LS
Réf. 3676h_en
  Трехфазные асинхронные электродвигатели - корпус из чугуна
FLS
Réf. 3653f_en		 Трехфазные асинхронные электродвигатели TEFV с фазным ротором
FLSB-FLSLB
Réf. 1239i_en

Трехфазные асинхронные электродвигатели для частотного регулирования

LSMV
Réf. 4981c_en
Трехфазные асинхронные электродвигатели взрывозащищенного исполнения
ATEX GAS - ATEX DUST
Réf. 4970d_en		 Высоко-эффективные Трехфазные асинхронные электродвигатели
LSES-FLSES-PLSES
Réf. 4608h_en		 Трехфазные асинхронные электродвигатели для осевых вентиляторов
CF-CM-HE
Réf. 4206a_en
Трехфазные асинхронные электродвигатели для дымоудаления
LSHT Aluminium frame - FLSHT Cast iron frame
Réf. 5026b_en 		 New efficiency standards and directives
applicable to three-phase cage induction motors
Réf. 4345f_en		 Новые стандарты и директивы эффективности
applicable to motors in Europe
Réf. 5142b_en
 DC MOTORS GEARLESS FOR ELEVATORS BRAKE MOTORS

Электродвигатели постоянного тока

2 to 750 kW
LSK
Réf. 1680b_en

PM synchronous Лебедки двигатели для лифтов
XA and Z Ranges
Réf. 4602e_en

 Электродвигатели  с интегрированным тормозным устройством
Frame sizes 160 to 315
Réf. 3463c_en

VARIABLE SPEED MOTORS



Электродвигатели с интегрированным

преобразователем частоты в комплекте
VARMECA
Réf. 3267e_en

   Dyneo®
Increasing process performance - Energy saving

Réf.  5034_en

   Dyneo®
Increasing process performance - Energy saving

Réf.  5006_en

CPLS Technical catalogue - 4119 RU

Трехфазные асинхронные электродвигатели для частотного регулирования

LSMV
Réf. 4981c_en

БРОШЮРЫ

Cпецифический рынок

Presentation of the company
Leroy-Somer		 Auxiliary drive systems for wind turbines
0.25 to 11kW		 Building & Infrastructure
Motors & Drives - Electric Power Generation
Building cranes
Drive solutions		 Controlling energy in motorised applications
Energy optimisation

D.C. Variation speed innovative solution
LSK - Mentor MP

_______________

LSK DC Solutions
Drive systems for agitation and mixing
High-efficiency drive systems		 Electric machines for elevators
A.C. Gearless range		 Foundry
Leroy-Somer

Электродвигатели с интегрированным

преобразователем

частоты в комплекте

 VARMECA
Réf. Data communication systems
VARMECA 		 Flexible servo solution for mechatronics
UNIMOTOR fm

Dyneo® solutions - Variable speed permanent magnet package
Increasing process performance - Energy saving

Dyneo®

Drive Systems

 Generators for wind turbines
Worldwide generator specialist

High-performance drive mechanisms
for electric vehicles

Hydroelectricity
A range of solutions dedicated to power generation

 Industrial Refrigeration
Drives & Motors

Industrial Refrigeration
Highly flexible and reliable solutions that save energy and increase your coefficient of performance

Low voltage safety-related asynchronous motors
for use in nuclear power plants

 MARINE solutions
Bow thrusters / Main propulsion FLS

MARINE solutions
Bow thrusters / Main propulsion FLSHR

MARINE solutions
Bow thrusters / Main propulsion PLS

 MARINE solutions
Bow thrusters / Main propulsion SLSHR

MARINE solutions
Energy production & Drive systems

Mineral industry drive systems solutions
Reclaimers, stackers, bulk conveyors

 Naval defence
Energy production and drive systems

Port cranes
Energy production & drive systems

Railway
Onboard drive systems

 Range of motors and geared motors for machining applications
LSMO

Synchronous Gearless motors for elevators
E 27

Tunnel ventilation and smoke extraction
Drives & Motors



Электродвигатели AC / DC
  3-phase TEFV induction motors for variable speed drive system
LSMV		   D.C. solutions 2 to 750 kW
LSK		 Drive solutions
IE2 - IE3 - IE4
Electromagnetic brake motors
Made to measure motion PATAY		 High efficiency drive solutions for explosive atmospheres
ATEX		 High power density induction motor
CPLS
IMfinity
High reliability induction motor range		 Liquid-cooled 3-phase induction motors
SLSHR range		 Motors for hermetic & semi-hermetic compressors
Expertise in motors for compressors
Nema Premium A.C. motors - Nema Premium+ Synchronous P.M. Motors
Aluminium frame - Cast iron brackets		 Premium motors
Aluminium and cast iron frame motors

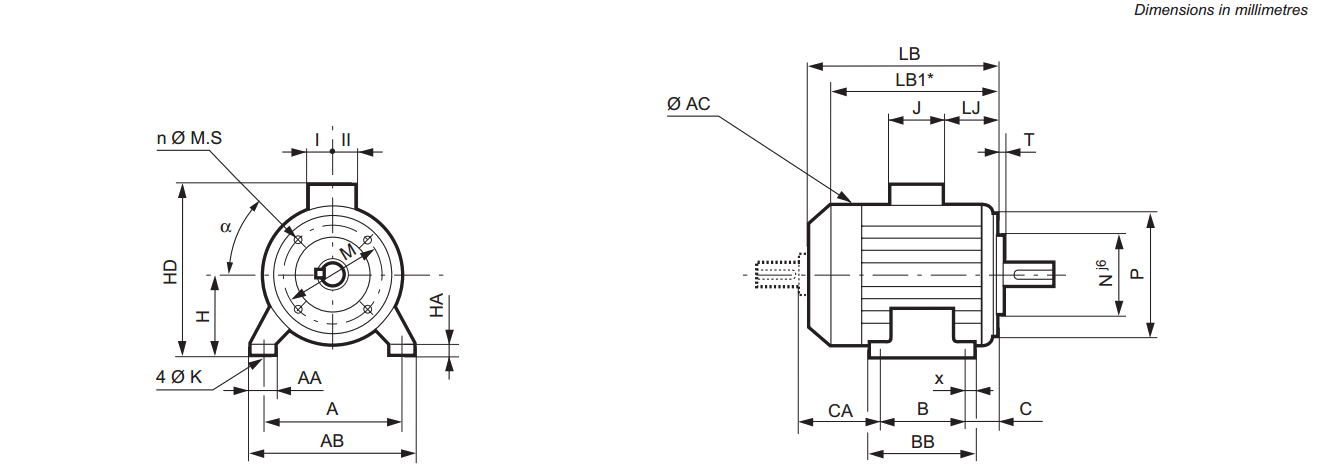

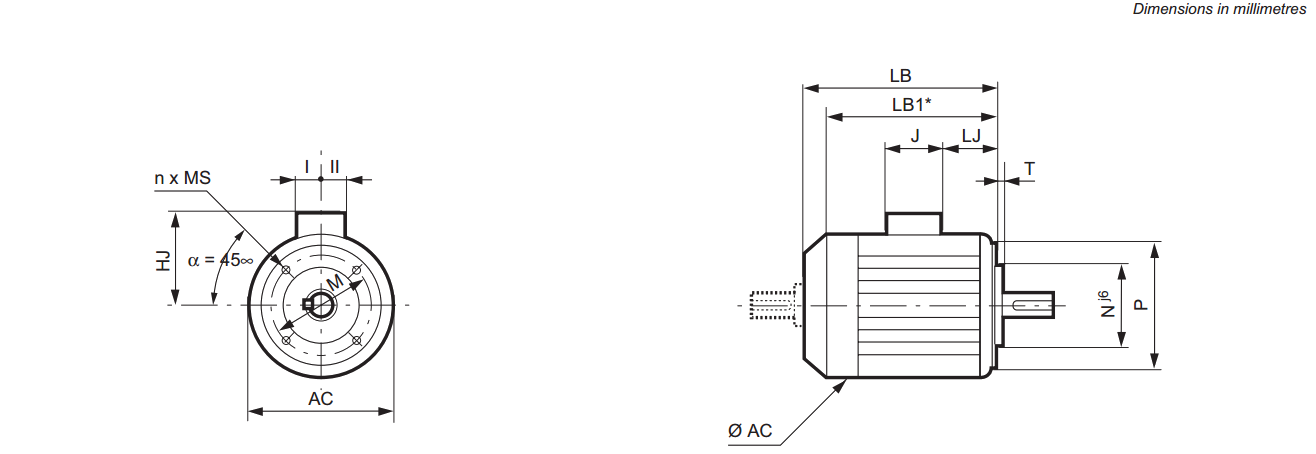

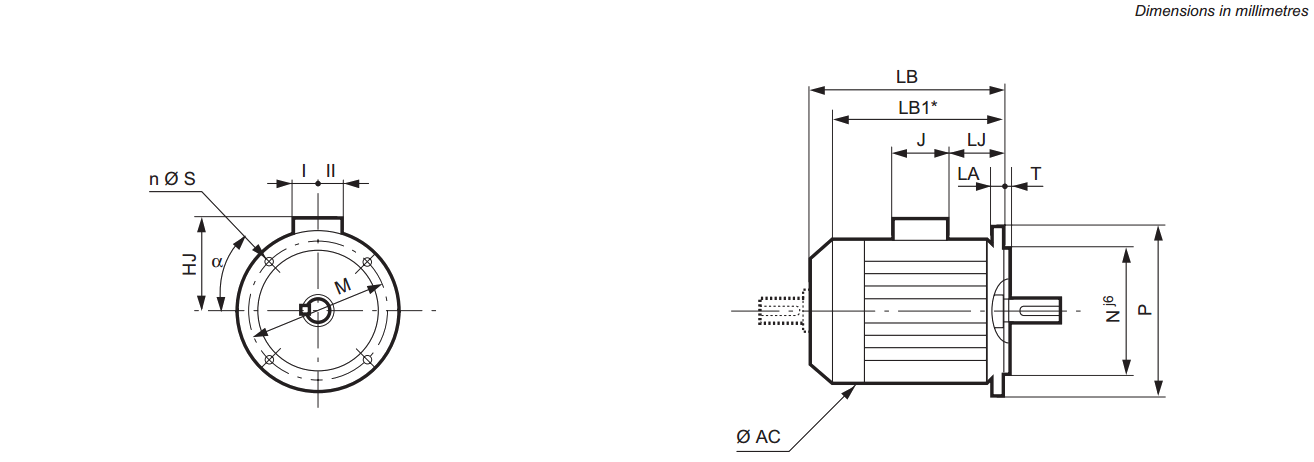

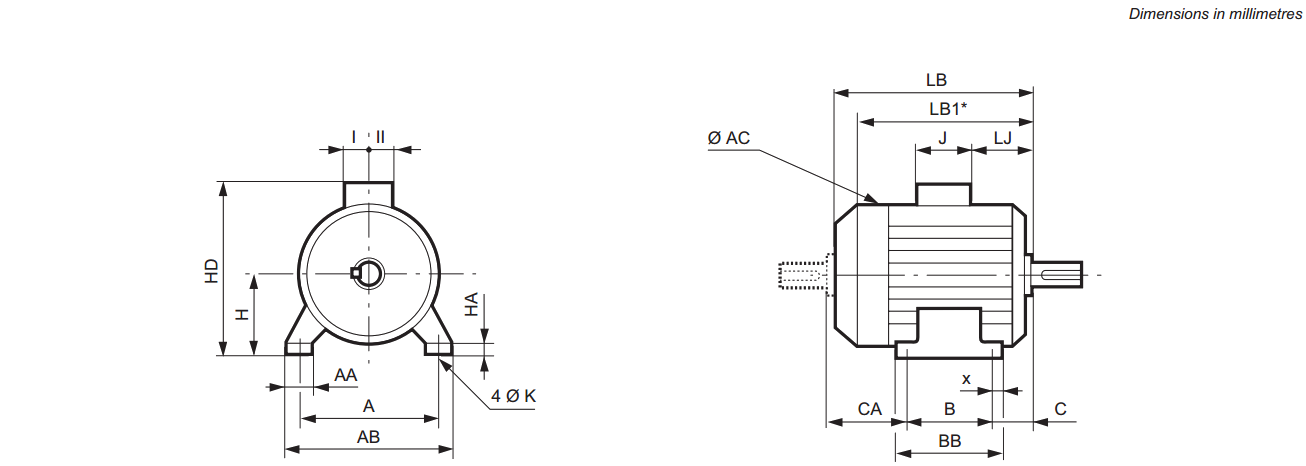

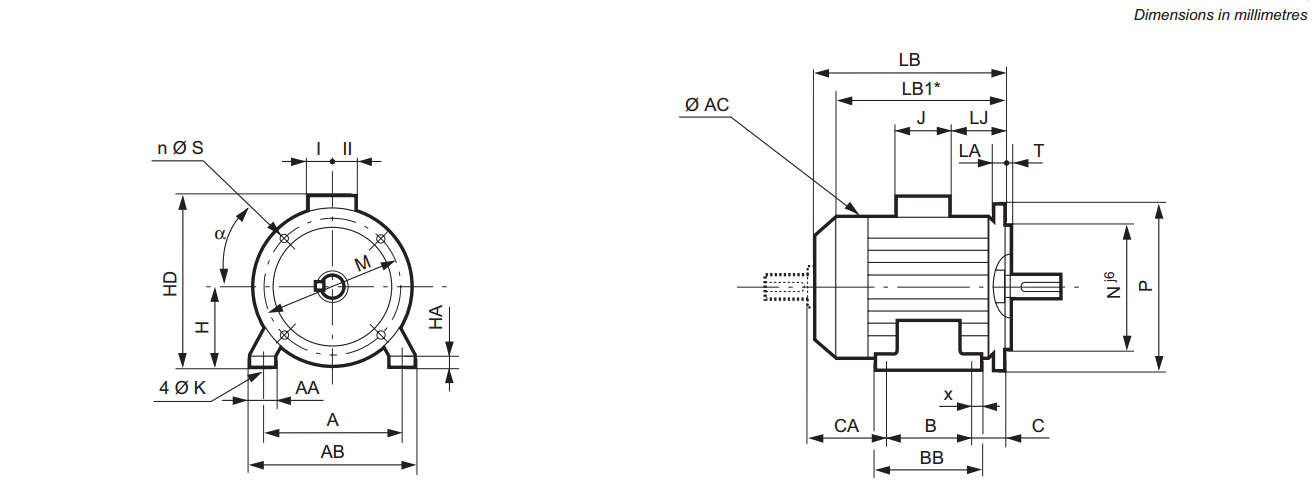

Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
 F1 - Размеры вала

TYPE 4, 6 and 8 poles 2 and 2/4 poles
F GD D G E O p L LO F GD D G E O p L LO
LS 56 M 3 3 9j6 7 20 4 10 16 3 3 3 9j6 7 20 4 10 16 3
LS 63 M 4 4 11j6 8.5 23 4 10 18 3.5 4 4 11j6 8.5 23 4 10 18 3.5
LS 71 L 5 5 14j6 11 30 5 15 25 3.5 5 5 14j6 11 30 5 15 25 3.5
LS 80 L 6 6 19j6 15.5 40 6 16 30 6 6 6 19j6 15.5 40 6 16 30 6
LS 90 S/SL/L/LU 8 7 24j6 20 50 8 19 40 6 8 7 24j6 20 50 8 19 40 6
LS 100 L 8 7 28j6 24 60 10 22 50 6 8 7 28j6 24 60 10 22 50 6
LS 112 M/MG/MU 8 7 28j6 24 60 10 22 50 6 8 7 28j6 24 60 10 22 50 6
LS 132 S/SM/M 10 8 38k6 33 80 12 28 63 10 10 8 38k6 33 80 12 28 63 10
LS 160 M/MP/L/LR/LU 12 8 42k6 37 110 16 36 100 6 12 8 42k6 37 110 16 36 100 6
LS 180 MT/L/LR/LU 14 9 48k6 42.5 110 16 36 98 12 14 9 48k6 42.5 110 16 36 98 12
LS 200 L/LT/LU 16 10 55m6 49 110 20 42 97 13 16 10 55m6 49 110 20 42 97 13
LS 225 SR/ST/MG/MR/MT 18 11 60m6 53 140 20 42 126 14 16 10 55m6 49 110 20 42 97 13
LS 250 ME/MF/MZ 18 11 65m6 58 140 20 42 126 14 18 11 60m6 53 140 20 42 126 14
LS 280 SC/SD/MC/MD 20 12 75m6 67.5 140 20 42 125 15 18 11 65m6 58 140 20 42 125 14
LS 280 SK/MK 20 12 75m6 67.5 140 20 42 125 15 18 11 65m6 58 140 20 42 126 14
LS 315 SP/SN/MP/MR 22 14 80m6 71 170 20 42 155 15 18 11 65m6 58 140 20 42 126 14
TYPE 4, 6 and 8 poles 2 and 2/4 poles
FA GF DA GB EA OA pA L‘ LO‘ FA GF DA GB EA OA pA L‘ LO‘
LS 56 M 3 3 9j6 7 20 4 10 16 3 3 3 9j6 7 20 4 10 16 3
LS 63 M 4 4 11j6 8.5 23 4 10 18 3.5 4 4 11j6 8.5 23 4 10 18 3.5
LS 71 L 5 5 14j6 11 30 5 15 25 3.5 5 5 14j6 11 30 5 15 25 3.5
LS 80 L 5 5 14j6 11 30 5 15 25 3.5 5 5 14j6 11 30 5 15 25 3.5
LS 90 S/SL/L/LU 6 6 19j6 15.5 40 6 16 30 6 6 6 19j6 15.5 40 6 16 30 6
LS 100 L 8 7 24j6 20 50 8 19 40 6 8 7 24j6 20 50 8 19 40 6
LS 112 M/MG/MU 8 7 24j6 20 50 8 19 40 6 8 7 24j6 20 50 8 19 40 6
LS 132 S/SM/M 8 7 28k6 24 60 10 22 50 6 8 7 28k6 24 60 10 22 50 6
LS 160 M/MP/L/LR/LU 12 8 38k6 37 80 16 36 100 6 12 8 38k6 37 80 16 36 100 6
LS 180 MT/L/LR/LU 14 9 48k6 42.5 110 16 36 98 12 14 9 48k6 42.5 110 16 36 98 12
LS 200 L/LT/LU 16 10 55m6 49 110 20 42 97 13 16 10 55m6 49 110 20 42 97 13
LS 225 SR/ST/MG/MR/MT 18 11 60m6 53 140 20 42 126 14 16 10 55m6 49 110 20 42 97 13
LS 250 ME/MF/MZ 18 11 60m6 53 140 20 42 126 14 18 11 60m6 53 140 20 42 126 14
LS 280 SC/SD/MC/MD 18 11 65m6 58 140 20 42 126 14 18 11 65m6 58 140 20 42 126 14
LS 280 SK/MK 20 12 75m6 67.5 140 20 42 125 15 18 11 65m6 58 140 20 42 126 14
LS 315 SP/SN/MP/MR 22 14 80m6 71 170 24 42 155 15 18 11 65m6 58 140 20 42 126 14



Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
F2 - на лапах IM B3 (IM 1001)

TYPE A AB B BB C X AA K HA H AC HD LB LB1* LJ J I
LS 56 M 90 104 71 87 36 8 24 6 7 56 110 140 156 134 16 86 43
LS 63 M 100 115 80 96 40 8 26 7 9 63 124 152 172 165 26 86 43
LS 71 L 112 126 90 106 45 8 24 7 9 71 140 170 193 166 21 86 43
LS 80 L 125 157 100 120 50 10 29 9 10 80 170 203 215 177 26 86 43
LS 80 LU 125 157 100 120 50 10 29 9 10 80 170 203 267 232 26 86 43
LS 90 S 140 172 100 120 56 10 37 10 11 90 190 223 218 177 26 86 43
LS 90 SL/L 140 172 125 162 56 28 37 10 11 90 190 223 245 204 26 86 43
LS 90 LU 140 172 125 162 56 28 37 10 11 90 190 223 265 230 26 86 43
LS 100 L 160 196 140 165 63 12 40 12 13 100 200 238 290 250 26 86 43
LS 112 M 190 220 140 165 70 12 45 12 14 112 200 250 290 250 26 86 43
LS 112 MG 190 220 140 165 70 12 52 12 14 112 235 260 315 265 36 86 43
LS 112 MU 190 220 140 165 70 12 52 12 14 112 235 260 334 288 36 86 43
LS 132 S 216 250 140 170 89 16 50 12 15 132 235 280 350 306 53 86 43
LS 132 SM/M 216 250 178 208 89 16 59 12 18 132 280 307 387 327 25 110 57
LS 132 MU 216 250 178 208 89 16 59 12 18 132 280 307 410 351 25 110 57
LS 160 MP 254 294 210 294 108 20 64 14.5 25 160 315 368 468 407 44 134 92
LS 160 M 254 294 210 294 108 20 60 14.5 25 160 316 395 495 435 44 134 92
LS 160 LR 254 294 254 294 108 20 64 14.5 25 160 315 368 495 440 44 134 92
LS 160 L 254 294 254 294 108 20 60 14.5 25 160 316 395 495 435 44 134 92
LS 160 LU 254 294 254 294 108 20 60 14.5 25 160 316 395 510 450 44 134 92
LS 180 MT 279 324 241 316 121 20 79 14.5 28 180 316 428 495 435 55 186 112
LS 180 LR 279 324 279 316 121 20 79 14.5 28 180 316 428 520 450 55 186 112
LS 180 L 279 339 279 329 121 25 86 14.5 25 180 350 435 552 481 64 186 112
LS 180 LU 279 339 279 329 121 25 86 14.5 25 180 350 435 593 508 64 186 112
LS 200 LT 318 378 305 365 133 30 108 18.5 30 200 350 455 599 514 70 186 112
LS 200 L 318 388 305 375 133 35 103 18.5 36 200 390 475 621 539 77 186 112
LS 200 LU 318 388 305 375 133 35 103 18.5 36 200 390 475 669 586 77 186 112
LS 225 ST 356 431 286 386 149 50 127 18.5 36 225 390 500 627 545 84 186 112
LS 225 SR 356 431 286 386 149 50 127 18.5 36 225 390 500 676 593 84 186 112
LS 225 MT 356 431 311 386 149 50 127 18.5 36 225 390 500 627 545 84 186 112
LS 225 MR 356 431 311 386 149 50 127 18.5 36 225 390 500 676 593 84 186 112
LS 225 MG 356 420 311 375 149 30 65 18.5 30 225 479 629 810 716 68 292 148
LS 250 MZ 406 470 349 449 168 70 150 24 47 250 390 550 676 593 68 217 103
LS 250 ME 406 470 349 420 168 35 90 24 36 250 479 655 810 716 68 292 148



Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
F3 - лапы и фланцевые IM B35 (IM 2001)

TYPE A AB B BB C X AA K HA H AC HD LB LB1* LJ J I II CA Sym.
LS 56 M 90 104 71 87 36 8 24 6 7 56 110 140 156 134 16 86 43 43 51 FF 100
LS 63 M 100 115 80 96 40 8 26 7 9 63 124 152 172 165 26 86 43 43 55 FF 115
LS 71 L 112 126 90 106 45 8 24 7 9 71 140 170 193 166 21 86 43 43 61 FF 130
LS 80 L 125 157 100 120 50 10 29 9 10 80 170 203 215 177 26 86 43 43 68 FF 165
LS 80 LU 125 157 100 120 50 10 29 9 10 80 170 203 267 232 26 86 43 43 120 FF 165
LS 90 S 140 172 100 120 76 10 37 10 11 90 190 223 238 197 46 86 43 43 66 FF 165
LS 90 SL/L 140 172 125 162 76 28 37 10 11 90 190 223 265 224 46 86 43 43 68 FF 165
LS 90 LU 140 172 125 162 76 28 37 10 11 90 190 223 285 250 46 86 43 43 88 FF 165
LS 100 L 160 196 140 165 63 12 40 12 13 100 200 238 290 250 26 86 43 43 93 FF 215
LS 112 M 190 220 140 165 70 12 45 12 14 112 200 250 290 250 26 86 43 43 86 FF 215
LS 112 MG 190 220 140 165 70 12 52 12 14 112 235 260 315 265 36 86 43 43 110 FF 215
LS 112 MU 190 220 140 165 70 12 52 12 14 112 235 260 334 288 36 86 43 43 130 FF 215
LS 132 S 216 250 140 170 89 16 50 12 15 132 235 280 350 306 53 86 43 43 128 FF 265
LS 132 SM/M 216 250 178 208 89 16 59 12 18 132 280 307 387 327 25 110 57 73 126 FF 265
LS 132 MU 216 250 178 208 89 16 59 12 18 132 280 307 410 351 25 110 57 73 148 FF 265
LS 160 MP 254 294 210 294 108 20 64 14.5 25 160 315 368 468 407 44 134 92 63 154 FF 300
LS 160 M 254 294 210 294 108 20 60 14.5 25 160 316 395 495 435 44 134 92 63 182 FF 300
LS 160 LR 254 294 254 294 108 20 64 14.5 25 160 315 368 495 440 44 134 92 63 138 FF 300
LS 160 L 254 294 254 294 108 20 60 14.5 25 160 316 395 495 435 44 134 92 63 138 FF 300
LS 160 LU 254 294 254 294 108 20 60 14.5 25 160 316 395 510 450 44 134 92 63 153 FF 300
LS 180 MT 279 324 241 316 121 20 79 14.5 28 180 316 428 495 435 55 186 112 98 138 FF 300
LS 180 LR 279 324 279 316 121 20 79 14.5 28 180 316 428 520 450 55 186 112 98 125 FF 300
LS 180 L 279 339 279 329 121 25 86 14.5 25 180 350 435 552 481 64 186 112 98 159 FF 300
LS 180 LU 279 339 279 329 121 25 86 14.5 25 180 350 435 593 508 64 186 112 98 199 FF 300
LS 200 LT 318 378 305 365 133 30 108 18.5 30 200 350 455 599 514 70 186 112 98 167 FF 350
LS 200 L 318 388 305 375 133 35 103 18.5 36 200 390 475 621 539 77 186 112 98 194 FF 350
LS 200 LU 318 388 305 375 133 35 103 18.5 36 200 390 475 669 586 77 186 112 98 244 FF 350
LS 225 ST 356 431 286 386 149 50 127 18.5 36 225 390 500 627 545 84 186 112 98 203 FF 400
LS 225 SR 356 431 286 386 149 50 127 18.5 36 225 390 500 676 593 84 186 112 98 253 FF 400
LS 225 MT 356 431 311 386 149 50 127 18.5 36 225 390 500 627 545 84 186 112 98 178 FF 400
LS 225 MR 356 431 311 386 149 50 127 18.5 36 225 390 500 676 593 84 186 112 98 228 FF 400
LS 225 MG 356 420 311 375 149 30 65 18.5 30 225 479 629 810 716 68 292 148 180 360 FF 400
LS 250 MZ 406 470 349 449 168 70 150 24 47 250 390 550 676 593 68 217 103 145 171 FF 500
LS 250 ME 406 470 349 420 168 35 90 24 36 250 479 655 810 716 68 292 148 180 303 FF 500
LS 250 MF 406 470 349 420 168 35 90 24 36 250 479 655 870 776 68 292 148 180 363 FF 500
LS 280 SC 457 520 368 478 190 35 90 24 35 280 479 685 810 716 68 292 148 180 262 FF 500
LS 280 SD 457 520 368 478 190 35 90 24 35 280 479 685 870 776 68 292 148 180 322 FF 500
LS 280 SK 457 533 368 495 190 40 85 24 35 280 586 746 921 819 99 292 148 180 379 FF 500
LS 280 MC 457 520 419 478 190 35 90 24 35 280 479 685 810 716 68 292 148 180 211 FF 500
LS 280 MD 457 520 419 478 190 35 90 24 35 280 479 685 870 776 68 292 148 180 271 FF 500
LS 280 MK 457 533 419 495 190 40 85 24 35 280 586 746 921 819 99 292 148 180 328 FF 500
LS 315 SN 508 594 406 537 216 40 140 28 50 315 475 720 870 776 68 292 148 180 248 FF 600
LS 315 SP 508 594 406 537 216 40 114 28 70 315 586 781 947 845 125 292 148 180 341 FF 600
LS 315 MP 508 594 457 537 216 40 114 28 70 315 586 781 947 845 125 292 148 180 290 FF 600
LS 315 MR 508 594 457 537 216 40 114 28 70 315 586 781 1017 947 125 292 148 180 360 FF 600



Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
F4 - фланцевый монтаж IM B5 (IM 3001)

IEC symbol Размеры фланцев TYPE Основные размеры
M N P T  n α S LA   AC LB LB1* HJ LJ J I II
FF 100 100 80 120 2.5 4 45 7 5   LS 56 M 110 156 134 84 16 86 43 43
FF 115 115 95 140 3 4 45 10 10   LS 63 M 124 172 165 89 26 86 43 43
FF 130 130 110 160 3.5 4 45 10 10   LS 71 L 140 193 166 99 21 86 43 43
FF 165 165 130 200 3.5 4 45 12 10   LS 80 L 170 215 177 123 26 86 43 43
FF 165  165 130 200 3.5 4 45 12 10   LS 80 LU  170 267 232 123 26 86 43 43
FF 165 165 130 200 3.5 4 45 12 10   LS 90 S 190 238 197 133 46 86 43 43
FF 165 165 130 200 3.5 4 45 12 10   LS 90 SL/L 190 265 224 133 46 86 43 43
FF 165  165 130 200 3.5 4 45 12 10   LS 90 LU  190 285 250 133 46 86 43 43
FF 215  215 180 250 4 4 45 14.5 12   LS 100 L  200 290 250 138 26 86 43 43
FF 215 215 180 250 4 4 45 14.5 11   LS 112 M 200 290 250 138 26 86 43 43
FF 215 215 180 250 4 4 45 14.5 11   LS 112 MG 235 315 265 148 36 86 43 43
FF 215  215 180 250 4 4 45 14.5 11   LS 112 MU  235 334 288 148 36 86 43 43
FF 265 265 230 300 4 4 45 14.5 12   LS 132 S 235 350 306 148 53 86 43 43
FF 265 265 230 300 4 4 45 14.5 12   LS 132 SM/M 280 387 327 175 25 110 57 73
FF 265  265 230 300 4 4 45 14.5 12   LS 132 MU  280 410 351 175 25 110 57 73
FF 300 300 250 350 5 4 45 18.5 14   LS 160 MP 315 468 407 208 44 134 92 63
FF 300 300 250 350 5 4 45 18.5 14   LS 160 M 316 495 435 235 44 134 92 63
FF 300 300 250 350 5 4 45 18.5 14   LS 160 LR 315 495 440 208 44 134 92 63
FF 300 300 250 350 5 4 45 18.5 14   LS 160 L 316 495 435 235 44 134 92 63
FF 300  300 250 350 5 4 45 18.5 14   LS 160 LU  316 510 450 235 44 134 92 63
FF 300 300 250 350 5 4 45 18.5 14   LS 180 MT 316 495 435 248 55 186 112 98
FF 300 300 250 350 5 4 45 18.5 14   LS 180 LR 316 520 450 248 55 186 112 98
FF 300 300 250 350 5 4 45 18.5 14   LS 180 L 350 552 481 255 64 186 112 98
FF 300  300 250 350 5 4 45 18.5 14   LS 180 LU  350 593 508 255 64 186 112 98
FF 350 350 300 400 5 4 45 18.5 15   LS 200 LT 350 599 514 255 70 186 112 98
FF 350 350 300 400 5 4 45 18.5 15   LS 200 L 390 621 539 275 77 186 112 98
FF 350  350 300 400 5 4 45 18.5 15   LS 200 LU  390 669 586 275 77 186 112 98
FF 400 400 350 450 5 8 22.5 18.5 16   LS 225 ST 390 627 545 275 84 186 112 98
FF 400 400 350 450 5 8 22.5 18.5 16   LS 225 SR 390 676 593 275 84 186 112 98
FF 400 400 350 450 5 8 22.5 18.5 16   LS 225 MT 390 627 545 275 84 186 112 98
FF 400 400 350 450 5 8 22.5 18.5 16   LS 225 MR 390 676 593 275 84 186 112 98
FF 400  400 350 450 5 8 22.5 18.5 16   LS 225 MG 479 810 716 404 68 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 250 MZ** 390 676 593 300 68 217 103 145
FF 500 500 450 550 5 8 22.5 18.5 18   LS 250 ME** 479 810 716 405 68 292 148 180
FF 500  500 450 550 5 8 22.5 18.5 18   LS 250 MF** 479 870 776 405 68 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 280 SC** 479 810 716 405 68 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 280 SD** 479 870 776 405 68 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 280 SK** 586 921 819 466 99 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 280 MC** 479 810 716 405 68 292 148 180
FF 500 500 450 550 5 8 22.5 18.5 18   LS 280 MD** 479 870 776 405 68 292 148 180
FF 500  500 450 550 5 8 22.5 18.5 18   LS 280 MK** 586 921 819 466 99 292 148 180
FF 600 600 550 660 6 8 22.5 24 22   LS 315 SN** 475 870 776 405 68 292 148 180
FF 600 600 550 660 6 8 22.5 24 22   LS 315 SP** 586 947 845 466 125 292 148 180
FF 600 600 550 660 6 8 22.5 24 22   LS 315 MP** 586 947 845 466 125 292 148 180
FF 600  600 550 660 6 8 22.5 24 22   LS 315 MR** 586 1017 947 466 125 292 148 180
* LB1: non-ventilated motor
** For IM 3001 types of use for frame sizes 250 mm, please consult Leroy Somer.
Dimension CA and shaft extension dimensions are identical to those for foot mounted motors (page 104).



Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
F5 - монтаж на лапы и лобовую крышку IM B34 (IM 2101)

TYPE A AB B BB C X AA K HA H AC HD LB LB1* LJ J I II CA Sym.
LS 56 M 90 104 71 87 36 8 24 6 7 56 110 140 156 134 16 86 43 43 51 FT 65
LS 63 M 100 115 80 96 40 8 26 7 9 63 124 152 172 165 26 86 43 43 55 FT 75
LS 71 L 112 126 90 106 45 8 24 7 9 71 140 170 193 166 21 86 43 43 61 FT 85
LS 80 L 125 157 100 120 50 10 29 9 10 80 170 203 215 177 26 86 43 43 68 FT 100
LS 80 LU 125 157 100 120 50 10 29 9 10 80 170 203 267 232 26 86 43 43 120 FT 100
LS 90 S 140 172 100 120 56 10 37 10 11 90 190 223 218 177 26 86 43 43 66 FT 115
LS 90 SL/L 140 172 125 162 56 28 37 10 11 90 190 223 245 204 26 86 43 43 68 FT 115
LS 90 LU 140 172 125 162 56 28 37 10 11 90 190 223 265 230 26 86 43 43 88 FT 115
LS 100 L 160 196 140 165 63 12 40 12 13 100 200 238 290 250 26 86 43 43 93 FT 130
LS 112 M 190 220 140 165 70 12 45 12 14 112 200 250 290 250 26 86 43 43 86 FT 130
LS 112 MG 190 220 140 165 70 12 52 12 14 112 235 260 315 265 36 86 43 43 110 FT 130
LS 112 MU 190 220 140 165 70 12 52 12 14 112 235 260 334 288 36 86 43 43 130 FT 130
LS 132 S 216 250 140 170 89 16 50 12 15 132 235 280 350 306 53 86 43 43 128 FT 215
LS 132 SM/M 216 250 178 208 89 16 59 12 18 132 280 307 387 327 25 110 57 73 126 FT 215
LS 132 MU 216 250 178 208 89 16 59 12 18 132 280 307 410 351 25 110 57 73 148 FT 215
LS 160 MP 254 294 210 294 108 20 64 14.5 25 160 315 368 468 407 44 134 92 63 154 FT 215
LS 160 LR 254 294 254 294 108 20 64 14.5 25 160 315 368 495 440 44 134 92 63 138 FT 215



Размеры 3-фазных асинхронных двигателей TEFV LS из алюминиевого сплава
 F6 - Креплеление на лобовую крышку IM B14 (IM 3601)

IEC symbol Размеры фланцев   TYPE Основные размеры
M N P T n MS   AC LB LB1* LJ J I II
FT 65 65 50 80 2.5 4 M5   LS 56 M 110 156 134 16 86 43 43
FT 75 75 60 90 2.5 4 M5   LS 63 M 124 172 165 26 86 43 43
FT 85 85 70 105 2.5 4 M6   LS 71 L 140 193 166 21 86 43 43
FT 100 100 80 120 3 4 M6   LS 80 L 170 215 177 26 86 43 43
FT 100 100 80 120 3 4 M6   LS 80 LU 170 267 232 26 86 43 43
FT 115 115 95 140 3 4 M8   LS 90 S 190 218 177 26 86 43 43
FT 115 115 95 140 3 4 M8   LS 90 SL/L 190 245 204 26 86 43 43
FT 115 115 95 140 3 4 M8   LS 90 LU 190 265 230 26 86 43 43
FT 130 130 110 160 3.5 4 M8   LS 100 L 200 290 250 26 86 43 43
FT 130 130 110 160 3.5 4 M8   LS 112 M 200 290 250 26 86 43 43
FT 130 130 110 160 3.5 4 M8   LS 112 MG 235 315 265 36 86 43 43
FT 130 130 110 160 3.5 4 M8   LS 112 MU 235 334 288 36 86 43 43
FT 215 215 180 250 4 4 M12   LS 132 S 235 350 306 53 86 43 43
FT 215 215 180 250 4 4 M12   LS 132 SM/M 280 387 327 25 110 57 73
FT 215 215 180 250 4 4 M12   LS 132 MU 280 410 351 25 110 57 73
FT 215 215 180 250 4 4 M12   LS 160 MP 315 468 407 44 134 92 63
FT 215 215 180 250 4 4 M12   LS 160 LR 315 495 440 44 134 92 63
* LB1: non-ventilated motor

Похожие товары

Серия FLSES

Изделие: Высокая эффективность (IE2) и высокий КПД (IE3). От 0,75 до 675 кВт
> Низкое энергопотребление в сравнении с электродвигателями класс IE1> Дополнительное повышение КПД при работе от преобразователя частоты> Высокая эффективность в режимах с переменной нагрузкой> Длительный срок эксплуатации оборудования> Низкий уровень нагрева и тепловых потерь> Низкий уровень шума

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
Серия FLS

Изделие: Дополнительное коррозионностойкое покрытие корпуса. От 0,18 до 675 кВт
> Дополнительное повышение КПД при работе от преобразователя частоты> Высокая эффективность в режимах с переменной нагрузкой> Длительный срок эксплуатации оборудования> Низкий уровень нагрева и тепловых потерь

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
Серия PLSES / PLS

Изделие: Высокая эффективность (IE2) и высокий КПД (IE3). От 30 до 900 кВт
> Низкое энергопотребление в сравнении с электродвигателями класс IE1> Высокая удельная мощность> Увеличенный межсервисный интервал> Низкий уровень нагрева и тепловых потерь> Компактный размер: Небольшие размеры

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
Серия LSES

Изделие: Высокая эффективность (IE2) и высокий КПД (IE3). От 0,75 до 200 кВт
> Низкое энергопотребление в сравнении с электродвигателями класс IE1> Дополнительное повышение КПД при работе от преобразователя частоты> Высокая эффективность в режимах с переменной нагрузкой> Длительный срок эксплуатации оборудования> Низкий уровень нагрева и тепловых потерь> Низкий уровень шума

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта
АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВА
БЕЗОПАСНОСТЬ И КОНТРОЛЬ НА ОБЪЕКТЕ
ПРОМЫШЛЕННЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ДИАГНОСТИКА ЭЛЕКТРООБОРУДОВАНИЯ
ПОСТАВКА ОБОРУДОВАНИЯ

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
