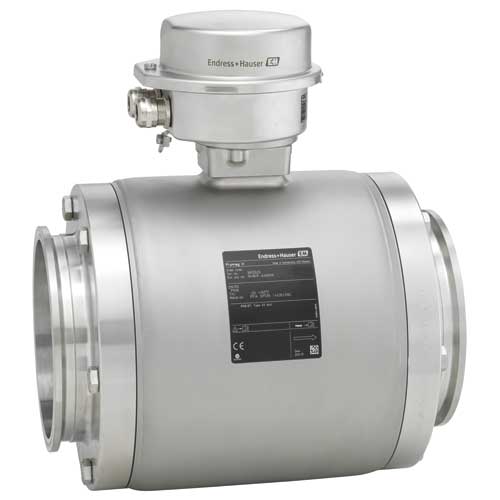

Promag E - модифицированный сенсор для базовых применений в химической промышленности. Это самое экономичное решение для наших заказчиков в химической промышленности. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при компактных размерах. Специально разработан для применения в областях, где важны его компактные размеры, и наилучшим образом подойдет для системных интеграторов, производителей модульного и комплесного оборудования.
Бюджетный сенсор – оптимальное решение для базовых потребностей
Энергосберегающее измерение расхода - благодаря полнопроходной конструкции поперечного сечения сенсора отсутствует потеря давления
Компактный преобразователь – полная функциональность при малых размерах
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
Встроенная диагностика состояния и самоповерка при помощи технологии Heartbeat Technology™
На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
Разработан для базовых применений в химической и обрабатывающей промышленности.
Характеристики прибора
Условный диаметр: макс.DN 600 (24")
Сертификат взрывозащиты для Зоны 2
Футеровка из PTFE
Прочный сверхкомпактный корпус преобразователя
Доступен локальный дисплей
| Принциип измерения | Электромагнитные расходомеры | |
| Основные функции | Экономичный расходомер со сверхкомпактным преобразователем. Полностью подходит для стандартных задач измерений в химической и перерабатывающей промышленности. | |
| Характеристики | Экономичный датчик – идеальное решение, соответствующее основным требованиям. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Номинальный диаметр до DN 600 (24"). Для использования во взрывоопасных зонах 2. | |
| Особенности преобразователя | Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. | |
| Диаметр | DN 15 ... 600 (½... 24") | |
| Смачиваемые материалы | Футеровка: PTFE Электроды 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал |
|
| Измеряемые параметры | Объемный расход, проводимость, массовый расход | |
| Погрешность измерения | Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с) Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с) |
|
| Диапазон измерения | 4 дм³/мин... 9600 м³/ч (1 ... 44000 гал/мин) | |
| Диапазон рабочего давления | PN 40, класс 150, 20K | |
| Рабочая температура | -10...+110 °C (+14...+230 °F) | |
| Окружающая температура | -10...+60 °C (+14...+140 °F) | |
| Материал корпуса сенсора | DN 15 ... 300 (½... 12") AlSi10Mg, с покрытием DN 350...600 (14...24"): Углеродистая сталь с защитным лаком |
|
| Материал корпуса преобразователя | AlSi10Mg, с покрытием | |
| Степень защиты электроники | IP67, защитная оболочка типа 4X | |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
|
| Выходные сигналы | 4...20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
|
| Входные сигналы | Нет | |
| Коммуникация | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET | |
| Источник питания | 20...30 В пост. тока | |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO | |
| Безопасность изделия | CE, C-Tick | |
| Метрологические нормативы и сертификаты | Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TÜV) | |
| Сертификаты и нормативы по давлению | PED | |
| Сертификаты на материалы | 3.1 material | |
| № | Код заказа | Спецификация | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 71185788 | Эл.мод. T-DAT, 100/300/400/500/500 цифр.
Применение:
Promag/Promass 100/300/500, 500 цифр., Promag 400(C). (C) = индекс генерации C. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | XPD0010- | Эл. модуль для расходомера Promag 100
Главный модуль электроники
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | XPD0023- | Display module, 4-wire, 100
Usage:
Promag 100, Promass 100
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 71185789 | Крышка корпуса, алюминий
Область применения: Promass 100.
Комплект поставки: Алюминиевая крышка с покрытием. Кольцевая прокладка 113,90 x 3,53 EPDM для крышки. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 71266334 | Комплект: крышка, см.стекло, комп.алюм.
Применение: Promass 100, Promag 100.
комплект: Крышка со смотровым стеклом из алюминия с покрытием. Упл.кольцо 113,90 x 3,53 NBR для крышки. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 71211571 | Уплотн. корпуса, компакт., алюминий
Usage: Promag 100.
Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor H. Gasket EPDM for housing/sensor E/P. O-Ring 29,87 x 1,78 HNBR for sensor connector. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098036 | 10 кабельн. сальн. M20x1.5 Ex | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098041 | 10 удлинит. M20x1.5/G 1/2" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098042 | 10 удлинит. M20x1.5/NPT 1/2" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 71276494 | Фиксирующий зажим, болт
Применение: Promass 100, Promag 100,
CNGmass, LPGmass, LNGmass. Корпус сенсора: Promag 400(C), (C) = индекс генерации C, Promag/Promass 500, Promag/Promass 500 цифр. Состоит из: зажим крышки, болт M4x16. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DK5GD- | Promag, кольца заземления/защит. кольца
Включает в себя 1 заземляющее
кольцо/защитное кольцо
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DK5GC- | Promag L/W/P/S,E, набор кабелей заземл.
набор включает 2 кабеля
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XPRFID- | Запасная метка RFID
Состоит из:
Метка RFID, крепежный тросик, гофр.муфта.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
