DVP08SM11N

Изделие:

Краткое описание:

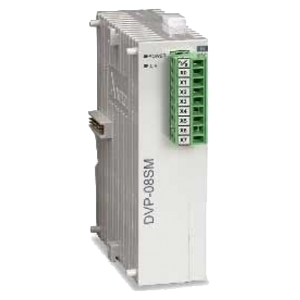

DVP08SM11N Модуль расширения (серия S) 8 дискрет. вх. (PNP/NPN), =24VDC

Производитель: DELTA

Розничная цена: 17080

БЫСТРЫЙ ЗАКАЗ

DVP08SM11N Модуль расширения (серия S) 8 дискрет. вх. (PNP/NPN), =24VDC

8/16 канальные базовые модули дискретного ввода/вывода для ПЛК DVP серии S выполненные в тонком корпусе. Модули устанавливаются на базовую шину расширения и крепятся на стандартную DIN-рейку.

Особенности модулей дискретного ввода/вывода DVP SM/SN/SP

8/16 каналов дискретного вввода/вывода.
Базовые модули расширения для DVP-SS SA SX SV.
Компактный дизайн и простота установки.
Автоматическое определение модулей расширения.

	Библиотека EPLAN для DELTA
	Руководство по эксплуатации DVP-S DIDO дискретные входы-выходы
	Сертификат соответствия Модули для контроллеров серий DVP, AH

Технические характеристики модуля дискретного ввода DVP SM

Модули ввода		DVP 08SM11N	DVP 16SM11N
Количество входов		8	16
Тип дискретныхвх входов		=24 В / 5 мА PNP или NPN
Напряжение коммутации	выкл. → вкл.	> 16,5 В
	вкл. → выкл.	< 8 В
Время отклика		около 10 мс
Питание		=24 В (по внутренней шине ПЛК DVP-S..)
Потребляемая мощность		1 Вт	2 Вт

Технические характеристики модуля дискретного вывода DVP SN

Модули вывода		DVP 08SN11R	DVP 08SN11T
Количество выходов		8	8
Тип дискретныхвх выходов		реле	транзистор NPN
Максимальный ток		1,5 A / 1 точка (5 A общий)	55 °C 0,1 А / 1 точка 50 °C 0,15 А / 1 точка 45 °C 0,2 А / 1 точка 40 °C 0,3 А / 1 точка (2 А общая точка)
Рабочее напряжение		< ~250 В, =30 В	=30 В
Максимальная нагрузка	индуктивная	75 ВА	9 Вт
	резистивная	90 Вт
Время отклика	выкл. → вкл.	около 10 мс	< 15 мс
	вкл. → выкл.		< 25 мс
Питание		=24 В (По внутренней шине ПЛК DVP-S..)
Потребляемая мощность		1,5 Вт

Технические характеристики модуля дискретного ввода/вывода DVP SP

Модули ввода/вывода		DVP 16SP11R	DVP 16SP11T
Количество входов/выходов		8 / 8	8 / 8
ВХОДЫ
Тип входов		=24 В / 5 мА PNP или NPN
Напряжение коммутации	выкл. → вкл.	> 16,5 В
	вкл. → выкл.	< 8 В
Время отклика		около 10 мс
ВЫХОДЫ
Тип выходов		реле	транзистор NPN
Максимальный ток		1,5 A / 1 точка (5 A общий)	55 °C 0,1 А / 1 точка 50 °C 0,15 А / 1 точка 45 °C 0,2 А / 1 точка 40 °C 0,3 А / 1 точка (2 А общая точка)
Рабочее напряжение		< ~250 В, =30 В	=30 В
Максимальная нагрузка	индуктивная	75 ВА	9 Вт
	резистивная	90 Вт
Время отклика	выкл. → вкл.	около 10 мс	< 15 мс
	вкл. → выкл.		< 25 мс
Питание		=24 В (По внутренней шине ПЛК DVP-S..)
Потребляемая мощность		2 Вт

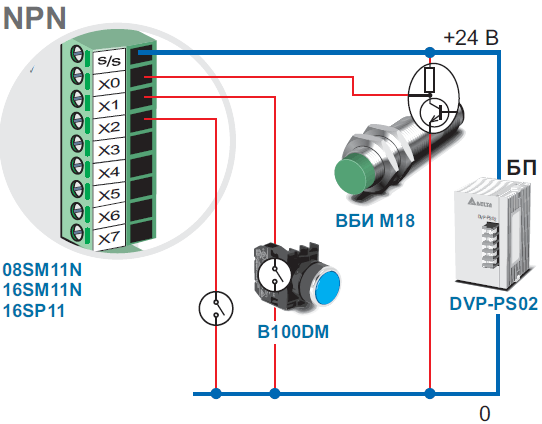

Схемы подключения ВХОДОВ NPN / PNP

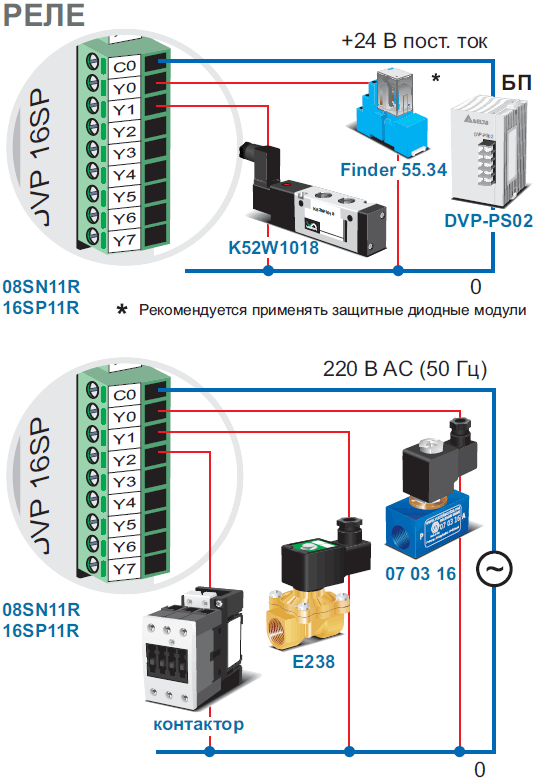

Схемы подключения ВЫХОДОВ NPN / РЕЛЕ

Обозначение при заказе модулей дискретного ввода/вывода DVP SM/SN/SP

DVP		S		11
Количество входов / выходов
8	08
16	16
Тип точек входа / выхода
Дискретные входы			M
Дискретные выходы			N
Дискретные входы/выходы			P
Тип дискретных выходов
Реле					R
Транзистор (NPN)					T
Транзистор (NPN / PNP)					N
