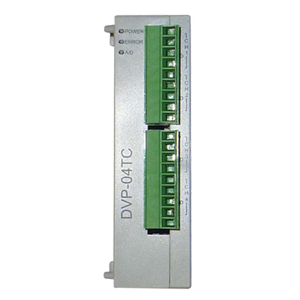

DVP04TC-S

Изделие:


Краткое описание:
DVP04TC-S Модуль расширения (серия S) 4 темпер. вх. (тип ЖК/ХА), 14 бит, =24VDC, RS485
Производитель: DELTA
Розничная цена: 84546
БЫСТРЫЙ ЗАКАЗ

4 канала вввода термосопротивлений или термопарИнтерфейс RS-485Правая базовая шина

DVP04TC-S Модуль расширения (серия S) 4 темпер. вх. (тип ЖК/ХА), 14 бит, =24VDC, RS485



Температурные модули DVP04-PT/TC – это модули расширения для ПЛК Delta серии S. Они служат для преобразования сигнала с термосопротивлений (PT100,PT1000,Ni100,Ni1000) или термопар (J, K, R, S, T) в дискретный сигнал 14-бит.
С помощью инструкций FROM / TO данные могут считываться на ПЛК. Модуль имеет 16-битные управляющие регистры (CR).

Особенности температурного модуля DVP04-PT/TC

  • 4 канала вввода термосопротивлений или термопар.
  • Базовый модуль расширения для ПЛК DVP серии S.
  • Компактный дизайн и простота установки.
  • Автоматическое определение модулей расширения.
  • Возможность подключения до 8 модулей на один ЦПУ.
  • Протокол ModBUS ASCII / RTU (RS-485).





Технические характеристики температурного модуля DVP04-PT/TC



Код заказа DVP04PT-S DVP04TC-S
Напряжение питания =24 В (-15%, +20%)
Потребляемая мощность 2 Вт
Количество каналов ввода 4 входа термосопротивлений 4 выхода термопары
Тип термодатчика 3-пров. PT 100 Ом (α=0,00385 °C-1)
2-пров. PT 1000 (Ni100, Ni1000)
Термопары: J, K, R, S, T
Диапазон температур PT100 -180…800 °C
NI100 -80…170 °C
PT1000 -180…800 °C
NI1000 -80…170 °C
J: -100…700 °C
K: -100…1000 °C
R и S: -10…1700 °C
T: -100…350 °C
Диапазон преобразованного сигнала PT100 K-1800…K8000
NI100 К-800…K1700
PT1000 K-1800…K8000
NI1000 K-800…K1700
J: K-1 000…K7 000
K: K-1 000…K10 000
R и S: K-100…K17 000
T: K-1 000…K3 500
Разрешение АЦП 14 бит (1МШО = 0,1 °C) 16 бит (1МШО = 0,1 °C)
Точность 0,5% от полной шкалы при 25 °C (1% от полной шкалы при 55 °C)
Время обновления 200 мс на канал
Изоляция Изолирована цифровая и аналоговая часть (=500 В)
Между собой каналы не изолированы
Формат цифровых данных 16 бит, среднее значение
Функции диагностики Детектирование верхней и нижней границы
Режим коммуникации RS-485: Modbus ASCII / RTU
Соединение с модулем ЦПУ К одному модулю ЦПУ можно подключить до 8 аналоговых модулей ввода/вывода



Temperature measurement module - specific for Slim type series
File Name Explanation Language Issue Date File Size
DVP04TC-S Temperature Module(Thermocouple) Multilingual 2014-10-09 674KB
DVP04PT-S Temperature Module (Thermal resistance) Multilingual 2014-10-09 724KB









Схемы подключения (термосопротивление/термопары)



Analog Input/Output Module
Product name Description Model Name Issue Date PDF CAD
Temprature Units Temperature Module(Thermocouple) DVP04TC-S 2009-01-22  (178KB)  (304KB)
Temprature Units Temperature Module(PT100) DVP04PT-S 2009-01-22  (178KB)  (304KB)

Использование температурного модуля DVP04-PT-S на рабочем примере «Кегомойки»
