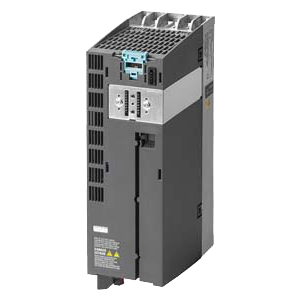

SINAMICS G120, силовой модуль PM230 3AC380-480В +10/-10% 47-63Гц 0,37кВт, IP20, с ЭМС фильтром, типоразмер: FSA 196X73X165

Изделие: 6SL3210-1NE11-3AL1


Краткое описание:
SINAMICS G120,СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ЭМС ФИЛЬТРОМ КЛ.А СТЕПЕНЬ ЗАЩИТЫ IP20 3AC380-480В +10/-10% 47-63ГЦ ВЫХОДНАЯ МОЩНОСТЬ НИЗКОЙ ПЕРЕГРУЗКИ: 0,37КВТ ДЛЯ 150% 3S,110% 57S,100% 240S, ТЕМПЕРАТУРА ОКР. СРЕДЫ ОТ 0 ДО +40 ГРАД. C(LO) 196 X 73 X 165 (ВXШXГ), FSA БЕЗ УПРАВЛЯЮЩЕГО МОДУЛЯ И ПАНЕЛИ ОПЕРАТОРА ОПТИМИЗИРОВАНН ДЛЯ CU240B/E-2 И CU230P-2 МИКРОПРОГРАММНОЕ ПО V4.4 ПРИМЕЧАНИЕ: PM230 НЕ ПОДДЕРЖИВАЕТ SAFETY
Производитель: SIEMENS
Мощность (kW): 0.37
Напряжение (V): 380/480
Питание: 3-фазное
Степени защиты IP: IP20
Вес: 1.35 кг.
Розничная цена: 68761
БЫСТРЫЙ ЗАКАЗ

Новое поколение преобразователей частоты SINAMICS G120 производства компании Siemens – это совершенно новая концепция, которая позволяет наиболее эффективно выбирать и использовать только те функции и возможности, которые действительно необходимы для конкретного применения.

Благодаря инновациям компании Siemens в области преобразователей частоты, это привычное в автоматике изделие теперь состоит из двух основных частей (модулей) и панели оператора, доступной в качестве опции. То есть в состав преобразователя входят (рисунок 1):

  • силовой модуль (Power Module, PM);
  • управляющий модуль (Control Unit, CU);
  • панель оператора (Operator Panel, OP).
Рис. 1. Преобразователи частоты SINAMICS G120: модульная концепция

Рис. 1. Преобразователи частоты SINAMICS G120: модульная концепция

Как видно из рисунка 1, после того, как все части соединяются воедино, мы получаем стандартный преобразователь частоты. SINAMICS G120 в собранном виде особо ничем не отличается от моноблочных преобразователей частоты, не считая таких преимуществ, как:

  • высокие показатели энергоэффективности за счет встроенных функций и особенностей;
  • большое количество опций и аксессуаров для адаптации SINAMICS G120 под требования процессов и производств;
  • возможность установки преобразователей частоты вплотную друг к другу (без ухудшения характеристик работы);
  • модульная концепция, позволяющая значительно сократить склад запасных частей;
  • встроенный слот SD-карты, а также интерфейс USB, позволяющие минимизировать простой оборудования в случае отказа одного из компонентов;
  • сильная инжиниринговая поддержка (ПО для выбора и проектирования, запуска, расчета энергоэффективности и времени возврата инвестиций).

Силовые модули (РМ)

Силовой модуль отвечает за типоразмер преобразователя (его номинальная мощность, кВт). Для каждого типа применения есть свой силовой модуль:

  • PM230 – насосы, вентиляторы, компрессоры;
  • PM240 (PM240-2) – общее машиностроение с функцией торможения;
  • PM250 – общее машиностроение с функцией торможения + рекуперация электроэнергии;
  • PM260 – общее машиностроение с функцией торможения + рекуперация электроэнергии (для 690 В) со встроенным синус-фильтром.
Рис. 2. Силовые модули PM240-2, типоразмеры FSA-FSC (SINAMICS G120)

Рис. 2. Силовые модули PM240-2, типоразмеры FSA-FSC (SINAMICS G120)

Краткое описание каждого силового модуля (PM):

PM230

  • нет тормозного прерывателя;
  • только для низкодинамичных применений;
  • низкие гармоники, меньший DC-Link;
  • IP20/IP55.

Силовые модули PM230 предназначены для использования в насосах, вентиляторах и компрессорах с квадратичной характеристикой. Они не оснащены встроенным тормозным прерывателем (одноквадрантные приложения). Силовой модуль PM230 создает лишь незначительные обратные воздействия на сеть и потери кажущейся мощности. Наряду с энергетическими преимуществами, это способствует и защите окружающей среды.

  • Высшие сетевые гармоники значительно сокращаются.
    -- Гармонические колебания в THD (Total Harmonic Distortion) не превышают требуемых в стандарте EN 61000-3-12 или IEC 61000-3-12 предельных значений.
    -- Такие дополнительные компоненты, как дроссели для защиты от обратных воздействий на сеть, не нужны. Благодаря этому достигается компактный монтажный объем.
  • • Доля активного тока очень высока, т.е. при одинаковой мощности привода этим устройствам необходим меньший ток сети. Это позволяет сэкономить на сечении фидеров.

Типоразмеры FSA до FSF силового модуля PM230 со степенью защиты IP55/UL Type 12 предлагаются со встроенным сетевым фильтром класса A для C2-установок или встроенным сетевым фильтром класса B для C1- установок. Для соблюдения ЭМС-категорий C2 (сетевой фильтр A) или C1 таблица 14 (сетевой фильтр B, помехи от кабелей) допустимый длины экранированных кабелей между преобразователем и двигателем ограничены макс. 25 м. Поддерживаемыми формами сети являются симметричные сети с заземленной нулевой точкой. Силовой модуль PM230 не имеет допуска для использования в безопасно ориентированных приложениях.

Силовые модули PM230 – 0,37 кВт до 90 кВт, степень защиты IP54/IP55

PM240 (PM240-2)

  • встроенный тормозной прерыватель;
  • идеален для применений с незначительной энергией торможения.

Силовые модули PM240 типоразмеры FSA до FSGX

Силовые модули PM240 оснащены тормозным прерывателем (четырехквадрантные приложения) и подходят для большого числа приложений в общем машиностроении.

Тормозной прерыватель уже встроен в типоразмеры FSA до FSF. Для типоразмера FSGX как опция может быть заказан подключаемый модуль торможения (см. Компоненты промежуточного контура).

Допустимые длины кабелей между преобразователем и двигателем ограничены. Для использования кабелей большей длины могут быть подключены выходные дроссели (см. Активные компоненты со стороны выхода).

Для минимизации обратных воздействий на сеть, а также пиков напряжения и тока, имеются сетевые дроссели (см. Активные компоненты со стороны сети).

Типоразмер FSA силового модуля PM240 имеется только без встроенного сетевого фильтра класса A. Поэтому имеется каркасный фильтр для достижения класса А. Для достижения класса В имеется каркасный фильтр класса В (см. Активные компоненты со стороны сети).

Типоразмеры FSB и FSC силового модуля PM240 предлагаются как без, так и со встроенным сетевым фильтром класса A. Для достижения класса B силовые модули PM240 со встроенным сетевым фильтром класса A должны быть дополнительно оснащены каркасным фильтром класса B (см. Активные компоненты со стороны сети).

Силовой модуль PM240 может использоваться в безопасно- ориентированных приложениях. В комбинации с управляющим модулем повышенной безопасности привод становится Safety Integrated Drive (см. Управляющие модули).

Силовые модули со встроенным сетевым фильтром класса A подходят для подключения к сетям TN. Силовые модули без встроенного сетевого фильтра пригодны для подключения в заземленным (TN, TT) и не заземленным (IT) сетям.

PM250

  • рекуперация;
  • идеален для применений с высокой энергией торможения;
  • снижение затрат на энергию в общей системе.

Силовые модули PM250 типоразмеры FSC до FSF

Силовые модули PM250 могут использоваться во множестве приложений общего машиностроения, как и PM240. Возможная тормозная энергия рекуперируется напрямую в сеть (четырехквадрантные приложения – тормозной прерыватель не нужен).

Силовой модуль PM250 использует единственную в своем роде технологию - Efficient Infeed Technology. Благодаря реализованной в ней способности к рекуперации, в генераторном режиме (электронное торможение) энергия рекуперируется обратно в сеть, а не уничтожается в тормозном резисторе. Это экономит место в электрошкафу. Не требуется трудоемкого проектирования тормозного резистора и соответствующей проводки. Кроме этого, уменьшается возникновение тепла в электрошкафу.

Подробную информацию см. главу Отличительные особенности, раздел Efficient Infeed Technology.

Кроме этого, инновационная коммутационная техника обеспечивает сокращение высших гармоник. Опционный сетевой дроссель на сетевом входе не нужен. Это эконономит место и расходы на проектирование и приобретение.

Допустимая длина кабелей между преобразователем и двигателем ограничена. Для использования кабелей большей длины, могут быть подключены выходные дроссели (см. Активные компоненты со стороны выхода).

Типоразмеры FSD до FSF силовых модулей PM250 поставляются как без, так и со встроенным сетевым фильтром класса A. Для типоразмера FSC силового модуля PM250 со встроенным сетевым фильтром класса A для достижения класса B предлагается дополнительный каркасный фильтр класса B (см. Активные компоненты со стороны сети).

Кроме этого, силовой модуль PM250 может использоваться в безопасно-ориентированных приложениях. В комбинации с управляющим модулем повышенной безопасности привод становится Safety Integrated Drive (см. Управляющие модули).

Силовые модули PM250 со встроенным сетевым фильтром класса A подходят для подключения к сетям TN. Силовые модули без встроенного сетевого фильтра подходят для подключения к заземленным (TN, TT) и незаземленным (IT) сетям.

PM260

  • рекуперация;
  • встроенный синусный фильтр с высокой частотой;
  • полупроводники на основе карбида кремния;
  • снижение затрат на энергию в общей системе.

Силовой модуль PM260 типоразмер FSD

Силовые модули PM260 предназначены для приложений от 500 В до 690 В. Они поддерживают рекуперацию и содержат синусоидальный фильтр для снижения нагрузки на двигатель и возможности использования длинных кабелей.

Силовой модуль PM260 использует единственную в своем роде технологию - Efficient Infeed Technology. Благодаря реализованной в ней способности к рекуперации, в генераторном режиме (электронное торможение) энергия рекуперируется обратно в сеть, а не уничтожается в тормозном резисторе. Это экономит место в электрошкафу. Не требуется трудоемкого проектирования тормозного резистора и соответствующей проводки. Кроме этого, уменьшается возникновение тепла в электрошкафу.

Подробную информацию см. главу Отличительные особенности, раздел Efficient Infeed Technology.

Инновационная коммутационная техника Efficient Infeed Technology обеспечивает сокращение высших гармоник. Опционный сетевой дроссель на сетевом входе не нужен. Это эконономит место и расходы на проектирование и приобретение.

Кроме этого, силовые модули PM260 характеризуются высокой ном. тактовой частотой при одновременном высоком КПД и и встроенным синусоидальным фильтром. Встроенный синусоидальный фильтр обеспечивает синусоидальное выходной напряжение преобразователя и позволяет использовать экранированные кабели длиной до 200 м и не экранированные кабели длиной до 300 м. Тем самым становится ненужным выходной дроссель. Кроме этого, возникают меньшие подшипниковые токи и меньшая нагрузка по напряжению, что способствует снижению нагрузки на двигатель.

Благодаря единственному в своем роде использованию безынерционных диодов SiC силовой модуль PM260 является очень компактным. Кроме этого он очень устойчив к тепловым воздействиям при работе и малошумен благодаря высокой тактовой частоте.

В комбинации с силовым модулем PM260 могут использоваться стандартные двигатели. Повышенной прочности изоляции системы обмотки при этом не требуется. Силовой модуль PM260 пригоден для использования в безопасно-ориентированных приложениях. В комбинации с  управляющим модулем повышенной безопасности привод становится Safety Integrated Drive (см. Управляющие модули).

Силовые модули PM260 со встроенным сетевым фильтром класса A подходят для подключения к сетям TN. Силовые модули без встроенного сетевого фильтра подходят для подключения к заземленным (TN, TT) и незаземленным (IT) сетям.

Преимущества для заказчиков

  • незначительные потери при переключении при высокой основной частоте
  • возможны высокие скорости
  • малошумность в работе благодаря частоте импульсов 16 кГц
  • высокая допустимая тепловая нагрузка (нет радиатора)
  • очень компактные блоки
  • увеличенная прочность
  • высокий КПД
  • небольшие потери пропускания
  • силовая часть с сетевой рекуперацией
  • встроенный синусоидальный фильтр, тем самым разрешаются длинные не экранированные кабели
  • может использоваться на двигателях без специальной изоляции
  • очень низкие подшипниковые токи, изоляция подшипников не требуется
Интеграция

Все силовые модули оснащены следующими соединениями и интерфейсами:

  • интерфейс PM-IF для соединения силового модуля и управляющего модуля. Силовой модуль через встроенный блок питания обеспечивает и энергопитание управляющего модуля
  • подключение двигателя через клеммы под винт или винтовые шпильки
  • 2 соединения PE/защитного провода

Специальными интерфейсами силового модуля PM240 являются:

  • клеммы DCP/R1 и R2 для подключения внешнего тормозного резистора, действительно для типоразмеров FSA до FSF. Для типоразмера FSGX потребуется внешний вставной тормозной модуль (Модуль торможения) для подключения тормозного резистора
  • схема управления для реле тормоза для управления моторным тормозом

Специальным интерфейсом силовых модулей PM250 и PM260 является:

  • схема управления для реле тормоза для управления моторным тормозом

Схема соединений силового модуля PM230
со встроенным сетевым фильтром класса A или B

Схема соединений силового модуля PM240
с или без встроенного сетевого фильтра класса A

Схема соединений силового модуля PM250
с или без встроенного сетевого фильтра класса A

Схема соединений силового модуля PM260 с или без встроенного сетевого фильтра класса A

Краткие технические характеристики PM приведены в таблице 1.

Таблица 1. Краткие технические характеристики силовых модулей SINAMICS G120

Характеристики Наименование
PM230 PM240 PM240-2 PM250 PM260
Номинальное напряжение, В 380…400 (3AC) 380…400 (3AC) 200…240 (1AC);380…400 (3AC) 380…400 (3AC) 500…690 (3AC)
Номинальная мощность, кВт 0,37…75 (IP20); 0,37…250 (IP55) 18,5…250 0,55…15 (3AC); 0,55…7,5 (1AC) 7, 5…90 11…55
Степень защиты IP 20/55 20 20 20 IP20
Safety Integrated нет да да да да
Торможение DC-торможение резистор резистор рекуперация рекуперация
Количество гармоник низкое стандартное стандартное низкое низкое



Как видно из таблицы 1, в зависимости от того, какие требования предъявляются к электроприводу, необходимо выбирать соответствующий силовой модуль.

Управляющие модули (CU)

Управляющие модули (CU) (рисунок 3) также предназначены для различных применений:

  • CU230P-2 – насосы, вентиляторы и компрессоры;
  • CU230В-2 – общее машиностроение с базовым набором входов/выходов;
  • CU240E-2 – общее машиностроение со стандартным набором входов/выходов + функции Safety;
  • CU250S-2 – общее машиностроение с расширенным входов/выходов, подключение датчика, простое позиционирование и расширенные функции Safety.

Краткое описание каждого CU:

CU230P-2

  • Специальная конфигурация входов/выходов для применения в системах ОВКВ (отопление, вентиляция и кондиционирование воздуха);
  • часы реального времени;
  • USS, BACnet MS/TP, ModBus RTU, CANopen, PROFIBUS DP, PROFINET;
  • слот SD-карты.

CU230В-2

  • базовая конфигурация входов/выходов;
  • USS, ModBus RTU, PROFIBUS DP, PROFINET;
  • слот SD-карты.

CU240E-2

  • стандартная конфигурация входов/выходов;
  • функция Safety STO в стандартном исполнении;
  • расширенные функции Safety опционально, без датчика (SDI, SSM, SS1, SLS);
  • USS, ModBus RTU, PROFIBUS DP, PROFINET;
  • слот SD-карты.

CU250S-2

  • для работы в оборудовании с необходимостью применения датчика и решения задач позиционирования (Epos), для векторного управления может быть подключено два датчика (положение и частота вращения);
  • USS, ModBus RTU, PROFIBUS DP, PROFINET;
  • слот SD-карты.

Краткие технические характеристики и основные отличия управляющих модулей, их особенности и возможности приведены в таблице 2.

Таблица 2. Краткие технические характеристики управляющих модулей SINAMICS G120

Управляющий модуль CU230P-2 CU230B-2 CU230E-2 CU230S-2
Тип управления U/F, FCC, ECO, Vector Control без датчика (SLVC) U/F, FCC, ECO, Vector Control без датчика (SLVC) U/F, FCC, ECO, Vector Control без датчика (SLVC) U/F, FCC, ECO, Vector Control без датчика/c датчиком, серво
Safety нет нет STO, SDI*, SSM*, SS1*, SLS*, PROFIsafe STO, SDI*, SSM*, SS1*, SLS*, PROFIsafe
Технологические функции Свободные блоки (FFB); четыре ПИД-регулятора; каскадирование; гибернация; расширенный сервисный режим; двухзонный контроль Свободные блоки (FFB); ПИД-регулятор; управление тормозом Свободные блоки (FFB); ПИД–регулятор; управление тормозом Свободные блоки (FFB); ПИД-регулятор; управление тормозом; подключение датчиков скорости; вектор с обратной связью
Коммуникации PROFINET; PROFIBUS; USS; CAN open; Modbus RTU; BACnet MS/TP PROFIBUS; PROFINET; RS485; USS; Modbus RTU PROFIBUS; PROFINET; RS485; USS; Modbus RTU PROFIBUS; PROFINET; RS485; USS; Modbus RTU



Как видно из таблицы 2, самым «сильным» управляющим модулем с точки зрения технических возможностей является CU250S-2 (рисунок 3). Поэтому добавим несколько слов о его функциональности в части совместимости с различными датчиками угла поворота/скорости.

  • Датчики для определения частоты вращения (совместимые с управляющим модулем CU250S-2):
    • TTL/инкрементальный энкодер – оптический датчик со смещенными на 90° прямоугольными импульсами + начальный импульс.
    • SIN/COS инкрементальный энкодер – оптический датчик с синус/косинусным сигналом + начальный импульс; дополнительная регистрация положения – через один оборот; Подключение – только через Drive-CliQ.
    • Резольвер – магнитный датчик с двумя или несколькими полюсами; имеет преимущества в сложных условиях окружающей среды.
  • Датчики для определения положения (совместимые с управляющим модулем CU250S-2):
    • Относительное определение положения через энкодер за счет синхронизации управления по положению через начальный импульс или внешние референтные метки. Обычные инкрементальные энкодеры могут использоваться и для регистрации положения. Условием является реферирование при включении привода.
    • Абсолютный энкодер. Бывает однооборотный (оптический датчик с двоичными сигналами, к примеру, в циклическом коде) и многооборотный (оптический датчик с двоичными сигналами). Дополнительная механика для регистрации оборотов до 22 бит.

Также компания Siemens предлагает два вида панелей оператора (OP):

  • базовая панель оператора (Basic Operator Panel, BOP-2) (рисунок 4);
  • интеллектуальная панель оператора (Intelligent Operator Panel, IOP) (рисунок 5).

 Рис. 3. Управляющие модули CU250S-2 (SINAMICS G120)

Рис. 3. Управляющие модули CU250S-2 (SINAMICS G120)

 Рис. 4. Базовая панель оператора (BOP-2) SINAMICS G120

Рис. 4. Базовая панель оператора (BOP-2) SINAMICS G120

 Рис. 5. Интеллектуальная панель оператора (IOP) SINAMICS G120

Рис. 5. Интеллектуальная панель оператора (IOP) SINAMICS G120

Базовая панель оператора (BOP-2) предназначена для ввода в эксплуатацию и диагностики.

Интеллектуальная панель оператора (IOP) так же предназначена для ввода в эксплуатацию и диагностики, и помимо этого в ней присутствует интуитивное управление в режиме меню с помощью мастеров и графического интерфейса. Ко всему вышеперечисленному, интеллектуальная панель оператора (IOP) полностью русифицирована. Данное преимущество позволяет упростить ввод в эксплуатацию, сократив тем самым время пусконаладочных работ.

Рис. 6. Модульная концепция преобразователей частоты SINAMICS G120

Рис. 6. Модульная концепция преобразователей частоты SINAMICS G120

Рассмотрим, как соотносятся между собой силовой модуль, управляющий модуль и панель оператора (рисунок 6).

Адаптация SINAMICS G120 под конкретные задачи и требования достигается за счет выбора оптимального режима работы.

  • U/f – управление по напряжению/частоте для постоянного квадратичного момента с программируемой интерполяцией для ручной оптимизации. Это базовый режим управления для ременных приводов, дробилок, миксеров, мешалок, центробежных насосов, вентиляторов и радиальных компрессоров с низкими требованиями к динамике, для эксплуатации специальных двигателей с нелинейным намагничиванием.
  • FCC – управление с ослаблением поля. Простая техника с ослаблением поля гарантирует как грубое, так и точное управление по скорости для обеспечения динамики даже с изменяющейся нагрузкой.
  • Дополнительные функции вольт­добавки нужны, чтобы увеличить стартовый вращающий момент. Они обеспечивают соответствующий момент срыва на низких скоростях.
  • Бездатчиковое векторное управление – управление ориентацией поля для сложных приводов с управлением по скорости и требовательных к высокой динамике:
    • возвратно-поступательных насосов и компрессоров;
    • подъемно-транспортного оборудования;
    • портальных кранов;
    • центрифуг;
    • экструдеров.
  • Векторное управление с датчиком – это управление ориентацией поля для сложных приводов с точным управлением по скорости и требовательных к высокой динамике:
    • возвратно-поступательных насосов и компрессоров;
    • подъемно-транспортного оборудования;
    • портальных кранов;
    • лифтов.

На первый взгляд может показаться, что очень сложно выбрать все правильно, ведь вместо одного кода для заказа одного преобразователя частоты необходимы уже два/три. Но это не так.

Компания Siemens предлагает различные бесплатные инструменты для выбора преобразователя частоты, необходимых аксессуаров; ввода в эксплуатацию и обслуживания.

В таблице 3 представлены QR-коды на различное инжиниринговое ПО, которое доступно бесплатно. Также добавлены QR-коды на видеопрезентацию и прямую ссылку на страницу SINAMICS G120.

Таблица 3. QR-коды на инжиниринговое ПО и видеоматериалы

QR-код Наименование Описание прикладных программ и инжиниринговых ПО
1_DT-configurator_fmt DT-configurator Выбор преобразователя на основе прикладной матрицы без специальных знаний; поставка оптимально подобранного для решения конкретной задачи преобразователя SINAMICS; 2D/3D-модели, руководства по эксплуатации, технические паспорта; поддержка в дальнейшем оформлении заказа
2_Sizer_fmt Sizer Проектирование всей приводной системы с опциями, принадлежностями и соединительной техникой; информационная поддержка благодаря наличию обширной физической и технической информации; проектирование как простых индивидуальных приводов, так и сложных приводных систем; расчет обратных воздействий на сеть и сравнение с допустимыми показателями и стандартами; расчет энергопотребления и сравнение с альтернативными системами; подготовка графиков, документации, компоновочных чертежей, CAD-данных для документирования результатов расчетов; экспорт спецификации в системы заказов (а также в Microsoft Excel)
3_SinaSave_fmt SinaSave Расчет конкретных потенциалов экономии за счет энергоэффективных решений с приводами SINAMICS на основе параметров системы и процесса; дополнительный расчет срока окупаемости соответствующих устройств, который часто составляет лишь несколько месяцев; 10 языков и международные единицы измерения; доступность и как веб-приложения
4_STARTER_fmt STARTER Введение в эксплуатацию приводов SINAMICS; проект может быть создан через электронные шильдики компонентов привода; управляемый ввод в эксплуатацию с помощью мастеров и графические маски для стандартных приложений; точная настройка осуществляется через экспертный список; для поддержки предлагаются функции тестирования и диагностики; непрерывное улучшение удобства использования; функция многоканального измерения (трассировка) для оптимизации ввода в эксплуатацию, собственно эксплуатации и поиска ошибок.
5_SINAMICS SELECTOR_fmt SINAMICS SELECTOR Подбор заказных номеров для преобразователей частоты SINAMICS G120C, SINAMICS G120P, SINAMICS G120, SINAMICS V20; выбор преобразователя частоты SINAMICS, номинальной мощности, а также опций и принадлежностей (полученная спецификация может быть сохранена и передана по E-mail); предварительный выбор служит основой для заказной спецификации у дилера или в компании Siemens; платформы iOS и Android, оптимизированные для смартфонов (может использоваться и для планшетов, но не оптимизирована); доступно для скачивания в Apple Store и Google Play
6_SINAMICS Support_fmt SINAMICS Support Указание названия ошибки, причины её возникновения, а также мер, необходимых для её устранения; ознакомление с обучающими видео по вводу в эксплуатацию; получение контактных данных ближайшего сервисного центра; оказание on-line-поддержки
7_Видеопрезентация SIN_fmt Видеопрезентация SINAMICS G120
(на русском языке)
Описание характеристик и преимуществ преобразователей частоты SINAMICS G120
8_Мультимедийный учебн_fmt Мультимедийный учебник V2.0 Также располагает новыми компонентами и функциями
9_Страница продукта_fmt Страница SINAMICS G120 (на русском языке) Официальная страница продукта; официальный источник всей русскоязычной документации



Отличительной особенностью модульных преобразователей частоты SINAMICS G120 является энергоэффективность.Используя PROFINET, через профиль PROFIenergy можно получать информацию об энергопотреблении и целенаправленно отключать установку системы управления верхнего уровня (при простое). Получается, что децентрализованные узлы переводятся в наиболее эффективное (с точки зрения потребляемой энергии) состояние, а данные о потребителях становятся доступны для анализа энергопотребления. Экономия энергии достигает 30%.Можно выделить несколько режимов энергоэффективной работы SINAMICS G120.

  • Рекуперация энергии. Как вы уже заметили, ключевым различием между силовыми модулями PM240 и PM250 является режим рекуперации (возвращения энергии в сеть). Использование тормозных сопротивлений становится все менее актуальным, но нельзя забывать, что возвращать энергию мы можем не только в сеть. Например, можно запитывать соседний преобразователь частоты (по контуру звена постоянного тока), причем потребление энергии из сети значительно сокращается (и в первом, и во втором случае экономия электроэнергии – до 80%). Например, в приложении с намоточным устройством по сравнению с обычным решением с преобразователем и тормозным резистором экономия энергии достигает 80%.

  • ECO-режим позволяет экономить до 5% электроэнергии благодаря уменьшению потери в двигателях в режиме U/f, которое осуществляется за счет автоматической адаптации магнитного потока (потокообразующего тока при частичной нагрузке). Активация происходит в двух случаях: при изменениях заданного значения или при выходе напряжения промежуточного контура за границы номинального диапазона.

  • Спящий режим. На холостом ходу система привода полностью отключается, то есть переходит в спящий режим. Режим применим для систем ОВКВ, а именно: для насосов, вентиляторов и компрессоров. Система обладает пониженным энергопотреблением. Благодаря использованию этого режима происходит уменьшение износа и увеличение срока службы механических компонентов. Экономия достигает 15%.

  • Каскадное управление предназначено, в основном, для насосных применений. В зависимости от расхода, преобразователь частоты, управляющий двигателем основного насосного агрегата, может производить пуск/останов дополнительных насосных агрегатов. Система более эффективна, если для запуска дополнительных насосов использовать устройства плавного пуска Siemens SIRIUS. Помимо экономии электроэнергии до 40%, данный тип управления позволяет сократить затраты на разработку и повысить надежность за счет дублирования.

  • Режим байпаса. Когда электродвигатель работает в номинальном диапазоне частоты вращения, часто возникают ненужные потери в преобразователе частоты. Решением является переключение двигателя на питание от сети в момент, когда достигнута номинальная частота вращения. Экономия достигает 15%. Помимо этого, при ошибке преобразователя частоты двигатель может быть переведен и в аварийный режим.

Более подробные технические характеристики, а так же описания силовых и управляющих модулей, приведены в каталоге D31/D31N. Заказные номера силовых модулей указаны в таблице 4, номера модулей управления – в таблице 5, заказные номера прочих аксессуаров можно найти в таблице 6.



Силовые модули

Ном.
мощность [1]
Ном.
вых. ток/N [2], А
Типо-размер Код заказа силового модуля PM230 (степень защиты IP20 [3], все CU-модули) Код заказа силового модуля PM230 (степень защиты IP55 только для CU230P-2) Код заказа силового модуля PM240/PM240-2 (степень защиты IP20, все CU-модули) Код заказа силового модуля PM250 (степень защиты IP20, все CU-модули)
кВт л.с. Без встроенного сетевого фильтра Со встроенным сетевым фильтром класса А для сетей TN Со встроенным сетевым фильтром класса А для сетей TN Со встроенным сетевым фильтром класса B для сетей TN Без встроенного сетевого фильтра Со встроенным сетевым фильтром класса А для сетей TN Без встроенного сетевого фильтра Со встроенным сетевым фильтром класса А для сетей TN
0,37 0,5 1,3 FSA 6SL3210-1NE11-3UL0 6SL3210-1NE11-3AL0 6SL3223-0DE13-7AA0 6SL3223-0DE13-7BA0 6SL3210-1РЕ11-8UL0 [8] 6SL3210-1РЕ11-8AL0
0,55 0,75 1,7 6SL3210-1NE11-7UL0 6SL3210-1NE11-7AL0 6SL3223-0DE15-5AA0 6SL3223-0DE15-5BA0 6SL3210-1РЕ11-8UL0 [8] 6SL3210-1РЕ11-8AL0
0,75 1 2,2 6SL3210-1NE12-2UL0 6SL3210-1NE12-2AL0 6SL3223-0DE17-5AA0 6SL3223-0DE17-5BA0 6SL3210-1РЕ12-3UL0 [8] 6SL3210-1РЕ12-3AL0
1,1 1,5 3,1 6SL3210-1NE13-1UL0 6SL3210-1NE13-1AL0 6SL3223-0DE21-1AA0 6SL3223-0DE21-1BA0 6SL3210-1РЕ13-2UL0 [8] 6SL3210-1РЕ13-2AL0
1,5 2 4,1 6SL3210-1NE14-1UL0 6SL3210-1NE14-1AL0 6SL3223-0DE21-51AA0 6SL3223-0DE21-51BA0 6SL3210-1РЕ14-3UL0 [8] 6SL3210-1РЕ14-3AL0
2,2 3,0 5,9 6SL3210-1NE15-8UL0 6SL3210-1NE15-8AL0 6SL3223-0DE22-2AA0 6SL3223-0DE22-2BA0 6SL3210-1PE16-1UL0(стандартный теплообмен-
ник) [4, 8]
6SL3210-1PE16-1AL0(стандартный теплообмен-
ник) [4, 8]
6SL3211-1PE16-1UL0(внешняя вентиляция) [4, 8] 6SL3211-1PE16-1UL0(внешняя вентиляция) [4, 8]
3,0 4,0 7,7 6SL3210-1NE17-7UL0 6SL3210-1NE17-7AL0 6SL3223-0DE23-0AA0 6SL3223-0DE23-0BA0 6SL3210-1РЕ18-0UL0(стандартный теплообмен-
ник) [5, 8]
6SL3211-1РЕ180UL0(внешняя вентиляция) [5, 8]
3 4 7,7 FSB 6SL3224-0BE23-0AA0[6]
4 5 10,2 6SL3210-1NE21-0UL0 6SL3210-1NE21-0AL0 6SL3223-0DE24-0AA0 6SL3223-0DE24-0BA0 6SL3224-0BE24-0UA0 6SL3224-0BE24-0AA0
5,5 7,5 13,2 6SL3210-1NE21-3UL0 6SL3210-1NE21-3AL0 6SL3223-0DE25-5AA0 6SL3223-0DE25-5BA0
7,5 10 18 6SL3210-1NE21-8UL0 6SL3210-1NE21-8AL0 6SL3223-0DE27-5AA0 6SL3223-0DE27-5BA0
7,5 10 18 FSC 6SL3224-0BE25-5UA0 6SL3224-0BE25-5AA0 6SL3225-0BE25-5AA1
11 15 26 6SL3210-1NE22-6UL0 6SL3210-1NE22-6AL0 6SL3223-0DE31-1AA0 6SL3223-0DE31-1BA0 6SL3224-0BE27-5UA0 6SL3224-0BE27-5AA0 6SL3225-0BE27-5AA1
15 20 32 6SL3210-1NE23-2UL0 6SL3210-1NE23-2AL0 6SL3223-0DE31-5AA0 6SL3223-0DE31-5BA0 6SL3224-0BE31-1UA0 6SL3224-0BE31-1AA0 6SL3225-0BE31-5AA1
18,5 25 38 6SL3210-1NE23-8UL0 6SL3210-1NE23-8AL0 6SL3223-0DE31-8AA0 [6]
18,5 25 38 FSD 6SL3223-0DE31-8BA0 [7] 6SL3224-0BE31-5UA0 6SL3224-0BE31-5AA0 6SL3225-0BE31-5UA0 6SL3225-0BE31-5AA0
22 30 45 6SL3210-1NE24-5UL0 6SL3210-1NE24-5AL0 6SL3223-0DE32-2AA0 6SL3223-0DE32-2BA0 6SL3224-0BE31-8UA0 6SL3224-0BE31-8AA0 6SL3225-0BE31-8UA0 6SL3225-0BE31-8AA0
30 40 60 6SL3210-1NE26-0UL0 6SL3210-1NE26-0AL0 6SL3223-0DE33-0AA0 6SL3223-0DE33-0BA0 6SL3224-0BE32-2UA0 6SL3224-0BE32-2AA0 6SL3225-0BE32-2UA0 6SL3225-0BE32-2AA0
37 50 75 FSE 6SL3210-1NE27-5UL0 6SL3210-1NE27-5AL0 6SL3223-0DE33-7AA0 6SL3223-0DE33-7BA0 6SL3224-0BE33-0UA0 6SL3224-0BE33-0AA0 6SL3225-0BE33-0UA0 6SL3225-0BE33-0AA0
45 60 90 6SL3210-1NE28-8UL0 6SL3210-1NE28-8AL0 6SL3223-0DE34-5AA0 6SL3223-0DE34-5BA0 6SL3224-0BE33-7UA0 6SL3224-0BE33-7AA0 6SL3225-0BE33-7UA0 6SL3225-0BE33-7AA0
55 75 110 FSF 6SL3210-1NE31-1UL0 6SL3210-1NE31-1AL0 6SL3223-0DE35-5AA0 6SL3223-0DE35-5BA0 6SL3224-0BE34-5UA0 6SL3225-0BE34-5UA0 6SL3225-0BE34-5AA0
75 100 145 6SL3210-1NE31-5UL0 6SL3210-1NE31-5AL0 6SL3223-0DE37-5AA0 6SL3223-0DE37-5BA0 6SL3224-0BE35-5UA0 6SL3225-0BE35-5UA0 6SL3225-0BE35-5AA0
90 125 178 6SL3223-0DE38-8AA0 6SL3223-0DE38-8BA0 6SL3224-0BE37-5UA0 6SL3225-0BE37-5UA0 6SL3225-0BE37-5AA0
110 150 205 6SL3224-0BE38-8UA0
132 200 250 6SL3224-0BE41-1UA0
160 250 302 FSGX 6SL3224-0XE41-3UA0
200 300 370 6SL3224-0XE41-6UA0
250 400 477 6SL3224-0XE42-0UA0

Примечания:

  • [1] – Указанная номинальная мощность соответствует нагрузочному циклу для низкой перегрузки (LO). Он характерен для приложений с квадратичным моментом: насосов, вентиляторов и компрессоров. Нагрузочный цикл с высокой перегрузкой (НО) используется в задачах с постоянным моментом, например, для ленточных транспортеров (параметры см. Каталог D31).
  • [2] – Эти значения тока действительны при 400 В.
  • [3] – РМ230 1Р20 от 22 кВт с июня 2012 года.
  • [4] – Вариант c внешней вентиляцией возможен только с фильтром.
  • [5] – Без фильтра.
  • [6] – Встроенный фильтр класса А.
  • [7] – Встроенный фильтр класса В.
  • [8] – Использовать сетевой дроссель и тормозной резистор G120C (см. Каталог D31), выходной дроссель по запросу.

Управляющие модули

Наимено-
вание
Область применения Технол. функции (на выбор) Входы Выходы Встроен-ная техника безопас-
ности
Цифровые входы повышенной безопас-
ности
Коммутация Обозначение Код
заказа
циф-ровые анало-говые циф-ровые анало-говые
CU230 Насосы, вентиляторы, компрессоры, ЖКХ Свободные блоки (FFB); 4 ПИД-регулятора; каскадное управление; режим «сна»; Essential Service Mode; двухзонное / многозонное регулиро-вание 6 4 3 2 RS-485; USS; Modbus RTU; BACnetMS; TP CU230P-2 HVAC 6SL3243-0BB30-1HA2
PROFIBUSDP CU230P-2 DP 6SL3243-0BB30-1PA2
CANopen CU230P-2 CAN 6SL3243-0BB30-1CA2
CU240 Базовые приложения с электричес-кими приводами с регулируемой скоростью Свободные блоки (FFB); ПИД-регулятор; стояночный тормоз двигателя 4 1 1 1 RS-485; USS; Modbus RTU CU240B-2 6SL3244-0BB00-1BA1
PROFIBUS DP CU240B-2 DP 6SL3244-0BB00-1PA1
CU240 Стандартные приложения общего машино-строения (ленточные тренспортёры, миксеры, эструдеры) 6 2 3 2 STO 1F-DI (опц. как 2DI) RS-485; USS; Modbus RTU CU240E-2 6SL3244-0BB12-1BA1
PROFIBUS DP PROFIsafe CU240E-2 DP 6SL3244-0BB12-1PA1
PROFINET CU240E-2 PN 6SL3244-0BB12-1FA0
STO; SS1; SLS; SSM; SDI 3F-DI (опц. как 2DI) RS-485; USS; Modbus RTU CU240E-2-F 6SL3244-0BB13-1BA1
PROFIBUS DP PROFIsafe CU240E-2 DP-F 6SL3244-0BB13-1PA1
PROFINET CU240E-2 PN-F 6SL3244-0BB13-1FA0


Опциональные системные компоненты

Компонент Код заказа
Панель оператора ЮР 6SL3255-0AA00-4JA0
Панель оператора ЮР ручной терминал [1] 6SL3255-0AA00-4HA0
Панель оператора ВОР-2 6SL3255-0AA00-4CA1
Комплект для монтажа в дверцу [1] для ЮР/ВОР-2 6SL3256-0AP00-0JA1
Глухая крышка для РМ230 6SL3256-1BA00-0AA0
Карты памяти [2] SINAMICS Micro Memory Card (MMC) 64 МБ SINAMICS Memory Card (SD) 6SL3054-4AG00-0AA0
6ES7954-8LB01-0AA0
Реле тормоза [1] 6SL3252-1BA00-0AA0
Переходник для монтажа на DIN-рейку
Для силовых модулей типоразмера FSA 6SL3262-1BA00-0BA0
Для силовых модулей типоразмера FSB 6SL3262-1BB00-0BA0
Комплект для соединения Компьютер-преобразователь-2 6SL3255-1AA00-2CA0

Примечания:[1] – При использовании в комбинации с РМ230 IP55 потеря степени защиты P55.[2] – Как альтернатива может использоваться карта ММС или SD.

Следующие активные компоненты со стороны сети, компоненты промежуточного контура и активные компоненты состороны выхода имеются в соответствующих типоразмерах для силовых модулей как опция:



типоразмер



FSA

FSB

FSC

FSD

FSE

FSF

FSGX

Силовой модуль PM230 (IP54/IP55)

Доступные типоразмеры

✓

✓

✓

✓

✓

✓

Активные компоненты со стороны сети

Сетевой фильтр класса A

I

I

I

I

I

I

Сетевой фильтр класса B

I

I

I

I

I

I

Сетевой дроссель1)

– 1)

– 1)

– 1)

– 1)

– 1)

– 1)

Силовой модуль PM240 со встроенным тормозным прерывателем

Без встроенного
тормозного
прерывателя

Доступные типоразмеры

✓

✓

✓

✓

✓

✓

✓

Активные компоненты со стороны сети

Сетевой фильтр класса A

U

F

F

F

F

F/S 3)

3)

Сетевой фильтр класса B

U

U

U

Сетевой дроссель

U

U

U

U

U

S

S

Компоненты промежуточного контура

Тормозной резистор

U

U

S

S

S

S

S

Модуль торможения

I (option)

Активные компоненты со стороны выхода

Выходной дроссель

U

U

U

S

S

S

S

Синусоидальный фильтр

U

U

U

S

S

S

S

Силовой модуль PM250 с ведомой сетью рекуперацией энергии

Доступные типоразмеры

✓

✓

✓

✓

Активные компоненты со стороны сети

Сетевой фильтр класса A

I

F

F

F

Сетевой фильтр класса B

U

Сетевой дроссель1)

– 1)

– 1)

– 1)

– 1)

Компоненты промежуточного контура

Тормозной резистор2)

– 2)

– 2)

– 2)

– 2)

Активные компоненты со стороны выхода

Выходной дроссель

U

S

S

S

Синусоидальный фильтр

U

S

S

S

Силовой модуль PM260 с ведомой сетью рекуперацией энергии и встроенным синусоидальным фильтром

Доступные типоразмеры

✓

✓

Активные компоненты со стороны сети

Сетевой фильтр класса A

F

F

Сетевой фильтр класса B

Сетевой дроссель 1)

– 1)

– 1)

Компоненты промежуточного контура

Тормозной резистор 2)

– 2)

– 2)

Активные компоненты со стороны выхода

Выходной дроссель

Синусоидальный фильтр

I

I



U = подстраивание
S = пристраивание сбоку
I = встраивание
– = невозможно
F = предлагаются силовые модули без и со встроенным фильтром класса A



1) В комбинации с силовым модулем PM250 или PM260 сетевой дроссель не нужен и его использование запрещено.
2) В комбинации с силовым модулем PM250 или PM260 осуществляется ведомая сетью рекуперация энергии. Тормозной резистор не может быть подключен и не нужен.
3) Силовые модули PM240 FSF jn 110 кВт и FSGX предлагаются только без встроенного фильтра класса A. Вместо этого предлагается сетевой фильтр класса A для пристраивания сбоку.

Общие указания по монтажу

Преобразователь частоты, состоящий из силового модуля (PM) и управляющего модуля (CU) и двух каркасных компонентов на позиции 1 и позиции 2 (вид сбоку)

  • Возможно макс. два каркасных компонента плюс преобразователь.
  • Сетевой фильтр должен быть смонтирован по возможности непосредственно под преобразователем частоты (позиция 1).
  • Слева от преобразователя частоты при боковом пристраивании должны быть смонтированы компоненты со стороны сети, справа от преобразователя частоты - компоненты со стороны выхода.
  • Тормозные резисторы по причине теплоотвода должны быть по возможности смонтированы непосредственно на стенке электрошкафа.
  • Такой способ установки является базовым для встраиваемых устройств PM240 и PM250.

Рекомендованные монтажные комбинации преобразователя и опциональных активных компонентов и компонентов промежуточного контура

Силовой модуль

подстраивание

пристраивание сбоку

Типоразмер

Позиция 1

Позиция 2

слева от преобразователя
(для активных компонентов со стороны сети)

справа от преобразователя
(для ативных компонентов со
стороны выхода и
компонентов промежуточного
контура)

FSA

Сетевой фильтр

Сетевой дроссель

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор



Сетевой фильтр или
сетевой дроссель

Выходной дроссель или
синусоидальный фильтр

Тормозной резистор



Сетевой фильтр или
сетевой дроссель

Тормозной резистор



Сетевой фильтр или
сетевой дроссель или
тормозной резистор

FSA и FSB

Сетевой фильтр

Сетевой дроссель

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор



Сетевой фильтр или
сетевой дроссель

Выходной дроссель

Тормозной резистор



Сетевой фильтр или
сетевой дроссель

Тормозной резистор



Сетевой фильтр или
сетевой дроссель или
тормозной резистор
или синусоидальный фильтр

FSC

Сетевой фильтр

Сетевой дроссель

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор



Сетевой фильтр или
сетевой дроссель

Выходной дроссель

Тормозной резистор

FSD и FSE

Сетевой дроссель

Сетевой фильтр

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор

FSF

Сетевой фильтр и/или
сетевой дроссель

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор

FSGX

Сетевой фильтр и/или
сетевой дроссель

Выходной дроссель или
синусоидальный фильтр и/или
тормозной резистор

Макс. допустимый длины кабелей от двигателя к преобразователю при использовании выходных дросселей или синусоидальных фильтров в
зависимости от диапазона напряжений и от используемого силового модуля.

Следующие активные компоненты со стороны выхода имеются как опция в соответствующих типоразмерах для силовых
модулей и требуют следующие макс. длины кабелей:



Макс. допустимые длины кабелей двигателя (экранированные/не экранированные) в м

Типоразмер

FSA

FSB

FSC

FSD

FSE

FSF

FSGX

Силовой модуль PM240 со встроенным тормозным прерывателем

без встроенного
тормозного
прерывателя

Доступные типоразмеры

✓

✓

✓

✓

✓

✓

✓

Без выходного дросселя/синусоидального
фильтра

50/100 (164/328)

50/100 (164/328)

50/100 (164/328)

50/100 (164/328)

100/100 (328/328)

150/150 (492/492)

300/450 (984/1476)

С опциональным выходным дросселем















  • при 3 AC 380 -10 % ... 400 В

150/225 (492/738)

150/225 (492/738)

150/225 (492/738)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

300/450 (984/1476)

  • при 3 AC 401 ... 480 В +10 %

100/150 (328/492)

100/150 (328/492)

100/150 (328/492)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

300/450 (984/1476)

С опциональным синусоидальным фильтром















  • при 3 AC 380 -10 % ... 400 В

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

300/450 (984/1476)

  • при 3 AC 401 ... 480 В +10 %

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

300/450 (984/1476)

Силовой модуль PM250 с ведомой сетью рекуперацией энергии

Доступные типоразмеры

✓

✓

✓

✓

Без выходного дросселя/синусоидального
фильтра

50/100 (164/328)

50/100 (164/328)

50/100 (164/328)

50/100 (164/328)

С опциональным выходным дросселем















  • при 3 AC 380 -10 % ... 400 В

150/225 (492/738)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

  • при 3 AC 401 ... 480 В +10 %

100/150 (328/492)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

С опциональным синусоидальным фильтром















  • при 3 AC 380 -10 % ... 400 В

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

  • при 3 AC 401 ... 480 В +10 %

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

200/300 (656/984)

Силовой модуль PM260 с ведомой сетью рекуперацией энергии и встроенным синусоидальным фильтром

Доступные типоразмеры

✓

✓

Со встроенным синусоидальным фильтром















  • при 3 AC 500 ... 690 В ±10 %

200/300 (656/984)

200/300 (656/984)



Общие технические данные

Силовые модули

PM230

PM240

PM250

PM260

Рабочее напряжение сети

3 AC 380 … 480 В ±10%

3 AC 380 … 480 В ±10 %

3 AC 380 … 480 В ±10 %

3 AC 500 … 690 В ±10 %
при работе на 500 В
-10 % линейная редукция  – см. Кривые ухудшения
характеристик

Требование к сети
Напряжение короткого замыкания 7сети uK

uK < 1 % или Rsc > 100

For uK < 1 %, рекомендуется
использовать сетевой
дроссель

uK < 1 %

uK < 1 %

Собственная частота

47 … 63 Гц

47 … 63 Гц

47 … 63 Гц

47 … 63 Гц

Выходная частота



  • тип управления U/f

0 … 650 Гц

0 … 650 Гц

0 … 650 Гц

0 … 200 Гц

  • тип управления Vector

0 … 200 Гц

0 … 200 Гц

0 … 200 Гц

0 … 200 Гц

Частота импульсов

4 кГц
более высокие частоты
модуля до 16 кГц см.
Данные ухудшения
характеристик



до 75 кВт HO: 4 кГц
от 90 кВт HO: 2 кГц
более высокие частоты
модуля до 16 кГц см. Данные ухудшения
характеристик



4 кГц (стандарт)
более высокие частоты
модуля до 16 кГц см. Данные ухудшения
характеристик



16 кГц (стандарт)

Коэффициент мощности

0.9

0.7 ... 0.85

0.9

0.95

cos ϕ

0.95

0.95

0.95 capacitive

0.95 capacitive

КПД преобразователя

86 ... 98 %

95 ... 98 %

95 ... 97 %

95 ... 97 %

Выходное напряжение, макс.

0 ... 95 % входного
напряжения

0 ... 95 % входного
напряжения

0 ... 87 % входного
напряжения

0 ... 87 % входного
напряжения

Допустимая перегрузка



  • низкая перегрузка
    (low overload LO)

1,1 х ном. выходной ток
(т.е. перегрузка 110 %) в течение 57 сек при цикле в 300 сек
1,5 х ном. выходной ток
(т.е. перегрузка 150 %) в течение 3 сек при цикле в
300 сек

1,1 х ном. выходной ток (т.е. перегрузка 110 %) в течение 57 сек при цикле в 300 сек 1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 3 сек при цикле в 300 сек

1,1 х ном. выходной ток (т.е. перегрузка 110 %) в течение 57 сек при цикле в 300 сек 1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 3 сек при цикле в 300 сек

1,1 х ном. выходной ток (т.е. перегрузка 110 %) в течение 57 сек при цикле в 300 сек 1,4 х ном. выходной ток (т.е. перегрузка 140 %) в течение 3 сек при цикле в 300 сек

  • высокая перегрузка
    (high overload HO)

1,5 х ном. выходной ток
(т.е. перегрузка 150 %) в течение 57 сек при цикле в 300 сек
2 х ном. выходной ток
(т.е. перегрузка 200 %) в течение 3 сек при цикле в 300 сек

до 75 кВт (HO):
1,5 х ном. выходной токv(т.е. перегрузка 150 %) в течение 57 сек при цикле в 300 сек 2 х ном. выходной ток (т.е. перегрузка 200 %) в течение 3 сек при цикле в 300 сек от 90 кВт HO: 1,36 х ном. выходной ток (т.е. перегрузка 136 %) в течение 57 сек при цикле в 300 сек
1,6 х ном. выходной ток (т.е. перегрузка 160 %) в течение 3 сек при цикле в 300 сек

1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 57 сек при цикле в 300 сек 2 х ном. выходной ток
(т.е. перегрузка 200 %) в течение 3 сек при цикле в 300 сек

1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 57 сек при цикле
в 300 сек 2 х ном. выходной ток
(т.е. перегрузка 200 %) в течение 3 сек при цикле в 300 сек

Электромагнитная совместимость

Встроенный сетевой
фильтр класса A или B по EN 61800-3 C2 и EN 61800-3 C1 таблица 14

Предлагается
опциональный сетевой
фильтр класса A или B согласно EN 55011

Предлагается
опциональный сетевой
фильтр класса A или B согласно EN 55011

Предлагается
опциональный сетевой
фильтр класса A или B согласно EN 55011

Возможные методы торможения

Торможение постоянным током

Торможение постоянным
током
Смешанное торможение
Реостатное торможение
со встроенным
тормозным
прерывателем (для
типоразмера FSGX как опция)

Рекуперация энергии в генераторном режиме

Рекуперация энергии в
генераторном режиме

Степень защиты

IP55/UL Type 12

IP20

IP20

IP20

Рабочая температура



  • низкая перегрузка

0 … 40 °C (32 … 104 °F)  >40 … 60 °C (>104 … 140 °F) см.
Кривые ухудшения
характеристик

 типоразмеры FSA to FSF: 0 … 40 °C (32 … 104 °F) без ухудшения
характеристик >40 … 60 °C (>104 … 140 °F) см.
Кривые ухудшения
характеристик

типоразмер FSGX:
0 … 40 °C (32 … 104 °F)  >40 … 55 °C (>104 … 131 °F) см.
Кривые ухудшения
характеристик

0 … 40 °C (32 … 104 °F) без ухудшения характеристик >40 … 60 °C (>104 … 140 °F) см.
Кривые ухудшения
характеристик

0 … 40 °C (32 … 104 °F) без ухудшения
характеристик
>40 … 60 °C
(>104 … 140 °F) см.
Кривые ухудшения
характеристик

  • высокая перегрузка

0 … 50 °C (32 … 122 °F) без ухудшения
характеристик
>50 … 60 °C
(>122 … 140 °F) см.
Кривые ухудшения
характеристик

типоразмеры FSA до FSF: 0 … 50 °C (32 … 122 °F) без ухудшения
характеристик
>50 … 60 °C
(>122 … 140 °F) см.
Кривые ухудшения
характеристик

типоразмер FSGX:
0 … 40 °C (32 … 104 °F) без ухудшения
характеристик
>40 … 55 °C
(>104 … 131 °F) см.
Кривые ухудшения
характеристик

0 … 50 °C (32 … 122 °F) без ухудшения
характеристик
>50 … 60 °C
(>122 … 140 °F) см.
Кривые ухудшения
характеристик

0 … 50 °C (32 … 122 °F) без ухудшения
характеристик
>50 … 60 °C
(>122 … 140 °F) см.
Кривые ухудшения
характеристик

Температура хранения

-40 … +70 °C (-40 … +158 °F)

Относительная влажность воздуха

<95 % относительной влажности, конденсат не допускается

Охлаждение

Силовые части с
усиленным воздушным
охлаждением через
встроенные блоки
вентиляторов

Внутреннее воздушное
охлаждение,
силовые части с
усиленным воздушным
охлаждением через
встроенный вентилятор

Внутреннее воздушное
охлаждение,
силовые части с
усиленным воздушным
охлаждением через
встроенный вентилятор

Внутреннее воздушное
охлаждение,
силовые части с
усиленным воздушным
охлаждением через
встроенный вентилятор

блокировка параметров

до 1000 м над уровнем моря без уменьшения мощности,

>> 1000 м см. Кривые ухудшения характеристик

Защитные функции

  • пониженное напряжение
  • перенапряжение
  • перерегулирование/перегрузка
  • замыкание на землю
  • короткое замыкание
  • защита от опрокидывания
  • защита от блокировки двигателя
  • перегрев двигателя
  • перегрев преобразователя
  • блокировка параметров

Стандартный ток отключения
короткого замыкания SCCR (Short Circuit Current Rating) 1)

65 kA

 типоразмер FSC 10 kA
типоразмеры FSD до FSF 42 kA

42 kA

Соответствие стандартам

UL 2), CE, c-tick, ГОСТ Р

UL, cUL, CE, c-tick, SEMI F47, ГОСТ Р

UL, cUL, CE, c-tick, ГОСТ Р

CE, ГОСТ Р

Маркировка СЕ

согласно Директиве по низким напряжениям 2006/95/EC


1) Действительно для промышленного монтажа электрошкафа согласно NEC Article 409/UL 508A.

2) Допуск UL для типоразмеров FSD до FSF в подготовке.



Силовые модули PM230

Напряжение сети 3 AC 380 … 480 В

Силовые модули PM230

со встроенным сетевым фильтром класса A

6SL3223-0DE13-7AA0

6SL3223-0DE15-5AA0

6SL3223-0DE17-5AA0

6SL3223-0DE21-1AA0

6SL3223-0DE21-5AA0

со встроенным сетевым фильтром класса B

6SL3223-0DE13-7BA0

6SL3223-0DE15-5BA0

6SL3223-0DE17-5BA0

6SL3223-0DE21-1BA0

6SL3223-0DE21-5BA0

Выходной ток

при 50 Hz 400 V 3 AC













  • ном. ток IN1)

A

1.3

1.7

2.2

3.1

4.1

  • ток базовой нагрузки IL1)

A

1.3

1.7

2.2

3.1

4.1

  • ток базовой нагрузки IH2)

A

0.9

1.3

1.7

2.2

3.1

  • Imax

A

2.0

2.6

3.4

4.7

6.2

Ном. мощность













  • на основе IL

кВт (л.c.)

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

1.5 (2.0)

  • на основе IH

кВт (л.c.)

0.25 (0.33)

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.86

0.90

0.92

0.94

0.95

Мощность потерь

при ном. токе

кВт

0.06

0.06

0.06

0.07

0.08

Расход охлаждающего воздуха

м3/с (фт3/с)

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

Уровень шума LpA (1 m)

дБ

61.9

61.9

61.9

61.9

61.9

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Входной ток 3)













  • ном. ток

A

1.3

1.8

2.3

3.2

4.2

  • на основе IH

A

0.9

1.3

1.8

2.3

3.2

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Подключение двигателя

U2, V2, W2



клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Длина кабеля двигателя, макс.4)













  • экранированный

м (фут)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры













  • ширина

мм (дюйм)

154 (6.06)

154 (6.06)

154 (6.06)

154 (6.06)

154 (6.06)

  • высота

мм (дюйм)

460 (18.11)

460 (18.11)

460 (18.11)

460 (18.11)

460 (18.11)

  • глубина













  • без устройства управления

мм (дюйм)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

  • с устройством управления макс.

мм (дюйм)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

Типоразмер



FSA

FSA

FSA

FSA

FSA

Вес, около

со встроенным сетевым фильтром

кг (фунт)

4.3 (9.48)

4.3 (9.48)

4.3 (9.48)

4.3 (9.48)

4.3 (9.48)



1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки.

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки.

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) - эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений по EN 61800-3 категория C2 (фильтр A) или C1 таблица 14 (фильтр B). С не экранированными кабелями категории C2 или C1 не выдерживаются.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM230

со встроенным сетевым фильтром класса A

6SL3223-0DE22-2AA0

6SL3223-0DE23-0AA0

6SL3223-0DE24-0AA0

6SL3223-0DE25-5AA0

6SL3223-0DE27-5AA0

со встроенным сетевым фильтром класса B

6SL3223-0DE22-2BA0

6SL3223-0DE23-0BA0

6SL3223-0DE24-0BA0

6SL3223-0DE25-5BA0

6SL3223-0DE27-5BA0

Выходной ток

at 50 Hz 400 V 3 AC













  • ном. ток Irated1)

A

5.9

7.7

10.2

13.2

18

  • ток базовой нагрузки I1)

A

5.9

7.7

10.2

13.2

18

  • ток базовой нагрузки IH2)

A

4.1

5.9

7.7

10.2

13.2

  • Imax

A

8.9

11.8

15.4

20.4

27

Ном. мощность













  • на основе IL

кВт (л.c.)

2.2 (3.0)

3 (4.0)

4 (5.0)

5.5 (7.5)

7.5 (10)

  • на основе IH

кВт (л.c.)

1.5 (2.0)

2.2 (3.0)

3 (4.0)

4 (5.0)

5.5 (7.5)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.96

0.96

0.97

0.97

0.97

Мощность потерь

при ном. токе

кВт

0.1

0.12

0.14

0.18

0.24

Расход охлаждающего воздуха

м3/с (фт3/с)

0.007 (0.25)

0.007 (0.25)

0.009 (0.32)

0.009 (0.32)

0.009 (0.32)

Уровень шума LpA (1 м)

дБ

61.9

61.9

62.8

62.8

62.8

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Входной ток 3)













  • ном. ток

A

6.1

8.0

11

14

19

  • на основе IH

A

4.2

6.1

8.0

11

14

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

клеммы под винт,
вставные

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

2.5 … 6

4 … 6

4 … 6

Подключение двигателя

U2, V2, W2



клеммы под
винт, вставные

клеммы под
винт, вставные

клеммы под
винт, вставные

клеммы под
винт, вставные

клеммы под
винт, вставные

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

2.5 … 6

4 … 6

4 … 6

Длина кабеля двигателя, макс.4)













  • экранированный

м (фут)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры













  • ширина

мм (дюйм)

154 (6.06)

154 (6.06)

180 (7.09)

180 (7.09)

180 (7.09)

  • высота

мм (дюйм)

460 (18.11)

460 (18.11)

540 (21.26)

540 (21.26)

540 (21.26)

  • глубина













  • без устройства управления

мм (дюйм)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

  • с устройством управления макс.

мм (дюйм)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

Типоразмер



FSA

FSA

FSB

FSB

FSB

Вес, около

со встроенным сетевым фильтром

кг (фунт)

4.3 (9.48)

4.3 (9.48)

6.3 (13.9)

6.3 (13.9)

6.3 (13.9)



1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) - эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений по EN 61800-3 категория C2 (фильтр A) или C1 таблица 14 (фильтр B). С не экранированными кабелями категории C2 или C1 не выдерживаются.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM230

со встроенным сетевым фильтром
класса A

6SL3223-0DE31-1AA0

6SL3223-0DE31-5AA0

6SL3223-0DE31-8AA0

6SL3223-0DE32-2AA0

6SL3223-0DE33-0AA0

со встроенным сетевым фильтром
класса B

6SL3223-0DE31-1BA0

6SL3223-0DE31-5BA0

6SL3223-0DE31-8BA0

6SL3223-0DE32-2BA0

6SL3223-0DE33-0BA0

Выходной ток

при 3 AC 50 Гц 400 В















  • ном. ток Irated1)

A

26

32

38

38

45

60

  • ток базовой нагрузки IL1)

A

26

32

38

38

45

60

  • ток базовой нагрузки I H2)

A

18

26

32

32

38

45

  • Imax

A

39

52

64

64

76

90

Ном. мощность















  • на основе IL

кВт (л.c.)

11 (15)

15 (20)

18.5 (25)

18.5 (25)

22 (30)

30 (40)

  • на основе IH

кВт (л.c.)

7.5 (10)

11 (15)

15 (20)

15 (20)

18.5 (25)

22 (30)

Ном. частота импульсов

кГц

4

4

4

4

4

4

КПД η



0.97

0.97

0.98

0.97

0.97

0.97

Мощность потерь

при ном. токе

кВт

0.32

0.39

0.46

0.52

0.52

0.68

Расход охлаждающего воздуха

м3/с (фут3/с)

0.020 (0.71)

0.020 (0.71)

0.020 (0.71)

0.039 (1.38)

0.039 (1.38)

0.039 (1.38)

Уровень шума LpA (1 м)

дБ

66.1

66.1

66.1

56

56

56

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

1

Входной ток 3)















  • Ном. ток

A

27

33

39

39

42

56

  • на основе IH

A

19

27

33

33

36

42

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под
винт, вставные

клеммы под
винт, вставные

клеммы под
винт, вставные

винтовая шпилька M6

винтовая
шпилька M6

винтовая
шпилька M6

  • сечение вывода

мм2

6 … 16

10 … 16

10 … 16

16 … 35

16 … 35

16 … 35

Подключение двигателя

U2, V2, W2



клеммы под
винт, вставные

клеммы под
винт, вставные

клеммы под
винт, вставные

винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

6 … 16

10 … 16

10 … 16

16 … 35

16 … 35

16 … 35

Длина кабеля двигателя, макс.4)















  • экранированный

м (фут)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры















  • ширина

мм (дюйм)

230 (9.06)

230 (9.06)

230 (9.06)

320 (12.60)

320 (12.60)

320 (12.60)

  • высота

мм (дюйм)

620 (24.41)

620 (24.41)

620 (24.41)

640 (25.20)

640 (25.20)

640 (25.20)

  • глубина















  • без устройства управления

мм (дюйм)

249 (9.80)

249 (9.80)

249 (9.80)

329 (12.95)

329 (12.95)

329 (12.95)

  • с устройством управления
    макс.

мм (дюйм)

264 (10.39)

264 (10.39)

264 (10.39)

344 (13.54)

344 (13.54)

344 (13.54)

Типоразмер



FSC

FSC

FSC

FSD

FSD

FSD

Вес, около

со встроенным сетевым фильтром

кг (фунт)

9.5 (20.9)

9.5 (20.9)

9.5 (20.9)

31 (68.4)

31 (68.4)

31 (68.4)



1) В основе ном. выходного тока In и тока базовой нагрузкиIL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласноuK = 1 %. The Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (82 фута) (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений по EN 61800-3 категория C2 (фильтр A) или C1 таблица 14 (фильтр B). С не экранированными кабелями категории C2 или C1 не выдерживаются.

Напряжение сети 3 AC 380 … 480 В

Силовые модули PM230

со встроенным сетевым фильтром класса A

6SL3223-0DE33-7AA0

6SL3223-0DE34-5AA0

6SL3223-0DE35-5AA0

6SL3223-0DE37-5AA0

6SL3223-0DE38-8AA0

со встроенным сетевым фильтром класса B

6SL3223-0DE33-7BA0

6SL3223-0DE34-5BA0

6SL3223-0DE35-5BA0

6SL3223-0DE37-5BA0

6SL3223-0DE38-8BA0

Выходной ток

при 3 AC 50 Гц 400 В













  • ном. ток IN1)

A

75

90

110

145

178

  • ток базовой нагрузки IL1)

A

75

90

110

145

178

  • ток базовой нагрузки IH2)

A

60

75

90

110

145

  • Imax

A

120

150

180

220

290

Ном. мощность













  • на основе IL

кВт (л.с.)

37 (50)

45 (60)

55 (75)

75 (100)

90 (125)

  • на основе IH

кВт (л.с.)

30 (40)

37 (50)

45 (60)

55 (75)

75 (100)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.97

0.97

0.97

0.97

0.97

Мощность потерь

при ном. токе

кВт

0.99

1.2

1.4

1.9

2.3

Расход охлаждающего воздуха

м3/с (фут3/с)

0.039 (1.38)

0.039 (1.38)

0.117 (4.13)

0.117 (4.13)

0.117 (4.13)

Уровень шума LpA (1 m)

дБ

56

56

61

61

61

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Входной ток3)













  • ном. ток

A

70

84

102

135

166

  • на основе IH

A

56

70

84

102

135

Подключение двигателя

U1/L1, V1/L2, W1/L3



винтовая
шпилька M6

винтовая
шпилька M6

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

  • сечение вывода

мм2

25 … 50

25 … 50

35 … 120

35 … 120

35 … 120

Подключение двигателя

U2, V2, W2



винтовая
шпилька M6

винтовая
шпилька M6

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

  • сечение вывода

мм2

25 … 50

25 … 50

35 … 120

35 … 120

35 … 120

Длина кабеля двигателя, макс.4)













  • экранированный

м (фут)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры













  • ширина

мм (дюйм)

320 (12.60)

320 (12.60)

410 (16.14)

410 (16.14)

410 (16.14)

  • высота

мм (дюйм)

751 (29.57)

751 (29.57)

915 (36.02)

915 (36.02)

915 (36.02)

  • глубина













  • без устройства управления

мм (дюйм)

329 (12.95)

329 (12.95)

416 (16.38)

416 (16.38)

416 (16.38)

  • с устройством управления макс.

мм (дюйм)

344 (13.54)

344 (13.54)

431 (16.97)

431 (16.97)

431 (16.97)

типоразмер



FSE

FSE

FSF

FSF

FSF

Вес, около

со встроенным сетевым фильтром

кг (фунт)

37 (81.6) (с фильтром кл. A)
38 (83.8) (с фильтром кл. B)

37 (81.6) (с фильтром кл. A)
38 83.8) (с фильтром кл. B)

70 (154)

70 (154)

70 (154)


1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки(LO).

2) В основе тока базовой нагрузки IHлежит нагрузочный цикл для высокой перегрузки(HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе IN) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (82 фута) (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений по EN 61800-3 категория C2 (фильтр A) или C1 таблица 14 (фильтр B). С не экранированными кабелями категории C2 или C1 не выдерживаются.



Силовые модули PM240

Напряжение сети 3 AC 380 … 480 В

Силовые модули PM240

без встроенного сетевого фильтра

6SL3224-0BE13-7UA0

6SL3224-0BE15-5UA0

6SL3224-0BE17-5UA0

6SL3224-0BE21-1UA0

6SL3224-0BE21-5UA0

Выходной ток

при 3 AC 50 Гц 400 В













  • ном. ток Irated1)

A

1.3

1.7

2.2

3.1

4.1

  • ток базовой нагрузки IL1)

A

1.3

1.7

2.2

3.1

4.1

  • ток базовой нагрузки IH2)

A

1.3

1.7

2.2

3.1

4.1

  • Imax

A

2.6

3.4

4.4

6.2

8.2

Ном. мощность













  • на основе IL

кВт (л.с.)

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

1.5 (2.0)

  • на основе IH

кВт (л.с.)

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

1.5 (2.0)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.97

0.97

0.97

0.97

0.97

Мощность потерь

при ном. токе

кВт

0.09

0.1

0.1

0.1

0.11

Расход охлаждающего воздуха

м3/с(фут3/с)

0.005 (0.18)

0.005 (0.18)

0.005 (0.18)

0.005 (0.18)

0.005 (0.18)

Уровень шума LpA (1 m)

дБ

<45

<45

<45

<45

<45

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Ном. входной ток 3)













  • с сетевым дросселем

A

1.4

1.8

2.3

3.2

4.3

  • без сетевого дросселя

A

1.7

2.1

2.6

3.9

4.9

Длина кабеля до тормозного резистора,
макс.

м (фут)

15 (49)

15 (49)

15 (49)

15 (49)

15 (49)

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • Подключение двигателя

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Подключение двигателя

U2, V2, W2



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Подключение промежуточного контура, соединение для тормозного резистора

DCP/R1, DCN, R2



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

РЕ-соединение



на корпусе
винтом M4

на корпусе
винтом M4

на корпусе
винтом M4

на корпусе
винтом M4

на корпусе
винтом M4

Длина кабеля двигателя 4), макс.













  • экранированный

м (фут)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP20

IP20

IP20

IP20

IP20

Размеры













  • ширина

мм (дюйм)

73 (2.87)

73 (2.87)

73 (2.87)

73 (2.87)

73 (2.87)

  • высота

мм (дюйм)

173 (6.81)

173 (6.81)

173 (6.81)

173 (6.81)

173 (6.81)

  • глубина













  • без управляющего модуля

мм (дюйм)

145 (5.71)

145 (5.71)

145 (5.71)

145 (5.71)

145 (5.71)

  • с управляющим модулем

мм (дюйм)

210 (8.27)

210 (8.27)

210 (8.27)

210 (8.27)

210 (8.27)

Типоразмер



FSA

FSA

FSA

FSA

FSA

Вес, около

кг (фунт)

1.1 (2.43)

1.1 (2.43)

1.1 (2.43)

1.1 (2.43)

1.1 (2.43)


1) В основе ном. выходного токаInи тока базовой нагрузкиIL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входные токи действуют для нагрузки с ном. мощностью (на основе In) при полном сопротивлении сети согласно uK = 1 %. Значения тока без
сетевого дросселя указаны на шильдике силового модуля.

4) Макс. длина кабеля двигателя 25 м (82 футы) (экранированный) для силовых модулей PM240 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM240

без встроенного сетевого фильтра

6SL3224-0BE22-2UA0

6SL3224-0BE23-0UA0

6SL3224-0BE24-0UA0

6SL3224-0BE25-5UA0

6SL3224-0BE27-5UA0

со встроенным сетевым фильтром

6SL3224-0BE22-2AA0

6SL3224-0BE23-0AA0

6SL3224-0BE24-0AA0

6SL3224-0BE25-5AA0

6SL3224-0BE27-5AA0

Выходной ток

при 3 AC 50 Гц 400 В













  • ном. ток IN1)

A

5.9

7.7

10.2

18

25

  • ток базовой нагрузки IL1)

A

5.9

7.7

10.2

18

25

  • ток базовой нагрузки IH2)

A

5.9

7.7

10.2

13.2

19

  • Imax

A

11.8

15.4

20.4

26.4

38

Ном. мощность













  • на основе IL

кВт (л.с.)

2.2 (3.0)

3 (4)

4 (5)

7.5 (10)

11 (15)

  • на основе IH

кВт (л.с.)

2.2 (3.0)

3 (4)

4 (5)

5.5 (7.5)

7.5 (10)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.95

0.95

0.95

0.95

0.95

Мощность потерь

при ном. токе

кВт

0.14

0.16

0.18

0.24

0.30

Расход охлаждающего воздуха

м3/с (фут3/с)

0.024 (0.85)

0.024 (0.85)

0.024 (0.85)

0.055 (1.94)

0.055 (1.94)

Уровень шума LpA (1 m)

дБ

<50

<50

<50

<60

<60

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Ном. входной ток 3)













  • с сетевым дросселем

A

6.1

8

10.4

18.7

26

  • без сетевого дросселя

A

7.6

10.2

13.4

21.9

31.5

Длина кабеля до тормозного резистора,
макс.

м (фут)

15 (49)

15 (49)

15 (49)

15 (49)

15 (49)

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

1 … 6

1 … 6

1 … 6

2.5 … 10

2.5 … 10

Подключение двигателя

U2, V2, W2



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

1 … 6

1 … 6

1 … 6

2.5 … 10

2.5 … 10

Подключение промежуточного контура, соединение для тормозного резистора

DCP/R1, DCN, R2



клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

1 … 6

1 … 6

1 … 6

2.5 … 10

2.5 … 10

РЕ-соединение



на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

Длина кабеля двигателя 4), макс.













  • экранированный

м (фут)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

степень защиты



IP20

IP20

IP20

IP20

IP20

Размеры













  • Ширина

mm (in)

153 (6.02)

153 (6.02)

153 (6.02)

189 (7.44)

189 (7.44)

  • Высота

mm (in)

270 (10.63)

270 (10.63)

270 (10.63)

334 (13.15)

334 (13.15)

  • Глубина













  • Без управляющего модуля

мм (дюйм)

165 (6.50)

165 (6.50)

165 (6.50)

185 (7.28)

185 (7.28)

  • С управляющим модулем

мм (дюйм)

230 (9.06)

230 (9.06)

230 (9.06)

250 (9.84)

250 (9.84)

типоразмер



FSB

FSB

FSB

FSC

FSC

Вес, около

кг (фунт)

4 (8.8)

4 (8.8)

4 (8.8)

7 (15.4)

7 (15.4)



1) 1) В основе ном. выходного тока In и тока базовой нагрузкиIn лежит нагрузочный цикл для низкой перегрузкиIL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети. Входные токи действуют для нагрузки с ном. мощностью (на основеIn) при полном сопротивлении сети согласно uK = 1 %. Значения тока без сетевого дросселя указаны на шильдике силового модуля.

4) Макс. длина кабеля двигателя 25 м (82 фута) (экранированный) для силовых модулей PM240 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM250

без встроенного сетевого фильтра

6SL3224-0BE31-1UA0

6SL3224-0BE31-5UA0

6SL3224-0BE31-8UA0

6SL3224-0BE32-2UA0

6SL3224-0BE33-0UA0

со встроенным сетевым фильтром

6SL3224-0BE31-1AA0

6SL3224-0BE31-5AA0

6SL3224-0BE31-8AA0

6SL3224-0BE32-2AA0

6SL3224-0BE33-0AA0

Выходной ток

при 3 AC 50 Гц 400 В













  • ном. ток Irated1)

A

32

38

45

60

75

  • ток базовой нагрузки IL1)

A

32

38

45

60

75

  • ток базовой нагрузки IH2)

A

26

32

38

45

60

  • Imax

A

52

64

76

90

124

Ном. мощность













  • на основе IL

кВт (л.с.)

15 (20)

18.5 (25)

22 (30)

30 (40)

37 (50)

  • на основе IH

кВт (л.с.)

11 (15)

15 (20)

18.5 (25)

22 (30)

30 (40)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



>0.97

>0.97

>0.97

>0.97

>0.97

Мощность потерь

при ном. токе

кВт

0.4

0.42

0.52

0.69

0.99

Расход охлаждающего воздуха

м3/с (фут3/с)

0.055 (1.94)

0.055 (1.94)

0.055 (1.94)

0.055 (1.94)

0.055 (1.94)

Расход охлаждающего воздуха LpA (1 m)

dB

<60

<60

<60

<61

<60

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Входной ток 3)













  • с сетевым дросселем

A

33

40

47

63

78

  • без сетевого дросселя

A

39

46

53

72

88

Длина кабеля  к тормозному резистору, макс.

м (фут)

15 (49)

15 (49)

15 (49)

15 (49)

15 (49)

Подключение к сети

U1/L1, V1/L2, W1/L3



клеммы под винт

на корпусе
винтом M6

на корпусе
винтом M6

на корпусе
винтом M6

на корпусе
винтом M6

  • сечение вывода

мм2

2.5 … 10

10 … 50

10 … 50

10 … 50

10 … 50

Подключение двигателя

U2, V2, W2



клеммы под винт

на корпусе
винтом M6

на корпусе
винтом M6

на корпусе
винтом M6

на корпусе
винтом M6

  • сечение вывода

мм2

2.5 … 10

10 … 50

10 … 50

10 … 50

10 … 50

Подключение промежуточного
контура, соединение для
тормозного резистора

DCP/R1, DCN, R2



клеммы под винт

винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

2.5 … 10

10 … 50

10 … 50

10 … 50

10 … 50

РЕ-соединение



на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

на корпусе
винтом M5

Длина кабеля двигателя4), макс.













  • экранированный

м (фут)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP20

IP20

IP20

IP20

IP20

Размеры













  • ширина

мм (дюйм)

189 (7.44)

275 (10.83)

275 (10.83)

275 (10.83)

275 (10.83)

  • высота













  • без встроенного сетевого фильтра

мм (дюйм)

334 (13.15)

419 (16.50)

419 (16.50)

419 (16.50)

499 (19.65)

  • со встроенным сетевым фильтром

мм (дюйм)

334 (13.15)

512 (20.16)

512 (20.16)

512 (20.16)

635 (25.0)

  • глубина













  • без управляющего модуля

мм (дюйм)

185 (7.28)

204 (8.03)

204 (8.03)

204 (8.03)

204 (8.03)

  • с управляющим модулем

мм (дюйм)

250 (9.84)

260 (10.24)

260 (10.24)

260 (10.24)

260 (10.24)

Типоразмер



FSC

FSD

FSD

FSD

FSE

Вес, около













  • без встроенного сетевого фильтра

кг (фунт)

7 (15.4)

13 (28.7)

13 (28.7)

13 (28.7)

16 (35.3)

  • со встроенным сетевым фильтром

кг(фунт)

7 (15.4)

16 (35.3)

16 (35.3)

16 (35.3)

23 (50.7)


1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети. Входные токи действуют для нагрузки с ном. мощностью (на
основе I n) при полном сопротивлении сети согласно uK = 1 %. Значения тока без сетевого дросселя указаны на шильдике силового модуля.

4) Макс. длина кабеля двигателя 25 м  (82 фута) (экранированный) для силовых модулей PM240 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM240

без встроенного сетевого фильтра

6SL3224-0BE33-7UA0

6SL3224-0BE34-5UA0

6SL3224-0BE35-5UA0

6SL3224-0BE37-5UA0

6SL3224-0BE38-8UA0

6SL3224-0BE41-1UA0

со встроенным сетевым фильтром

6SL3224-0BE33-7AA0

6SL3224-0BE34-5AA0

6SL3224-0BE35-5AA0

6SL3224-0BE37-5AA0

Выходной ток

при 3 AC 50 Гц 400 В















  • ном. ток In1)

A

90

110

145

178

205

250

  • ток базовой нагрузки IL1)

A

90

110

145

178

205

250

  • ток базовой нагрузки IH2)

A

75

90

110

145

178

205

  • Imax

A

150

180

220

290

308

375

Ном. мощность















  • на основе IL

кВт (л.с.)

45 (60)

55 (75)

75 (100)

90 (125)

110 (150)

132 (200)

  • на основе IH

кВт (л.с.)

37 (50)

45 (60)

55 (75)

75 (100)

90 (125)

110 (150)

Ном. частота импульсов

кГц

4

4

4

4

2

2

Кпд η



>0.97

>0.97

>0.97

>0.97

>0.97

>0.97

Мощность потерь

при ном. токе

кВт

1.21

1.42

1.93

2.31

2.43

2.53

Расход охлаждающего воздуха

м3/с (фут3/с)

2 × 0.055 (1.94)

0.15 (5.3)

0.15 (5.3)

0.15 (5.3)

0.15 (5.3)

0.15 (5.3)

Расход охлаждающего воздуха LpA (1 m)

дБ

<62

<60

<60

<65

<65

<65

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

1

Ном. входной ток 3)















  • с сетевым дросселем

A

94

115

151

186

210

250

  • без сетевого дросселя

A

105

129

168

204

245

299

Длина кабеля до тормозного резистора,
макс.

м (фут)

15 (49)

15 (49)

15 (49)

15 (49)

15 (49)

15 (49)

Подключение к сети

U1/L1, V1/L2, W1/L3



винтовая
шпилька M6

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

  • Coсечение вывода

мм2

10 … 50

25 … 120

25 … 120

25 … 120

25 … 120

25 … 120

Подключение двигателя

U2, V2, W2



винтовая
шпилька M6

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

  • сечение вывода

мм2

10 … 50

25 … 120

25 … 120

25 … 120

25 … 120

25 … 120

Подключение промежуточного контура, соединение для тормозного резистора

DCP/R1, DCN, R2



винтовая
шпилька M6

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

винтовая
шпилька M8

  • сечение вывода

мм2

10 … 50

25 … 120

25 … 120

25 … 120

25 … 120

25 … 120

РЕ-соединение



на корпусе
винтом M6

на корпусе
винтом M8

на корпусе
винтом M8

на корпусе
винтом M8

на корпусе
винтом M8

на корпусе
винтом M8

Длина кабеля двигателя 4), макс.















  • экранированный

м (фут)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

степень защиты



IP20

IP20

IP20

IP20

IP20

IP20

Размеры















  • ширина

мм (дюйм)

275 (10.83)

350 (13.78)

350 (13.78)

350 (13.78)

350 (13.78)

350 (13.78)

  • высота















  • без встроенного сетевого фильтра

мм (дюйм)

499 (19.65)

634 (24.96)

634 (24.96)

634 (24.96)

634 (24.96)

634 (24.96)

  • со встроенным сетевым фильтром

мм (дюйм)

635 (25.0)

934 (36.77)

934 (36.77)

934 (36.77)

  • глубина















  • без управляющего модуля

мм (дюйм)

204 (8.03)

316 (12.44)

316 (12.44)

316 (12.44)

316 (12.44)

316 (12.44)

  • с управляющим модулем

мм (дюйм)

260 (10.24)

372 (14.65)

372 (14.65)

372 (14.65)

372 (14.65)

372 (14.65)

типоразмер



FSE

FSF

FSF

FSF

FSF

FSF

Вес, около















  • без встроенного сетевого фильтра

кг (фунт)

16 (35.3)

36 (79.4)

36 (79.4)

36 (79.4)

39 (86)

39 (86)

  • со встроенным сетевым фильтром

кг (фунт)

23 (50.7)

52 (115)

52 (115)

52 (115)


1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети. Входные токи действуют для нагрузки с ном. мощностью (на основеIn) при полном сопротивлении сети согласно uK = 1 %. Значения тока без сетевого дросселя указаны на шильдике силового модуля

4) Макс. длина кабеля двигателя 25 м (82 фута) (экранированный) для силовых модулей PM240 со встроенным сетевым фильтром для соблюдения
предельных значений из EN 61800-3 категории C2.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM240

без встроенного сетевого фильтра

6SL3224-0XE41-3UA0

6SL3224-0XE41-6UA0

6SL3224-0XE42-0UA0

Выходной ток

при 3 AC 50 Гц 400 В









  • ном. ток Irated1)

A

302

370

477

  • ток базовой нагрузки IL1)

A

302

370

477

  •  ток базовой нагрузки IH2)

A

250

302

370

  • Imax

A

400

483

592

Ном. мощность









  • на основе IL

кВт (л.с.)

160 (250)

200 (300)

250 (400)

  • на основе IH

кВт (л.с.)

132 (200)

160 (215)

200 (300)

Ном. частота импульсов

кГц

2

2

2

КПД η



>0.98

>0.98

>0.98

Мощность потерь

при ном. токе

кВт

3.9

4.4

5.5

Расход охлаждающего воздуха

м3/с (фут3/с)

0.36 (12.7)

0.36 (12.7)

0.36 (12.7)

Уровень шума LpA (1 м)

дБ

<69

<69

<69

Питание DC 24 В

для управляющего модуля

A

1

1

1

Ном. входной ток 3)









  • с сетевым дросселем

A

245

297

354

  • без сетевого дросселя

A

297

354

442

Длина кабеля до тормозного резистора, макс.

м (фут)

50 (164)

50 (164)

50 (164)

Подключение к сети

U1/L1, V1/L2, W1/L3



винтовая шпилька M10

винтовая шпилька M10

винтовая шпилька M10

  • сечение вывода

мм2

2 × 240

2 × 240

2 × 240

Подключение двигателя U2, V2, W2



винтовая шпилька M10

винтовая шпилька M10

винтовая шпилька M10

  • сечение вывода

мм2

2 × 240

2 × 240

2 × 240

PE-подключение



на корпусе винтом M10

на корпусе винтом M10

на корпусе винтом M10

Длина кабеля двигателя4), макс.









  • экранированный

м (фут)

300 (984)

300 (984)

300 (984)

  • не экранированный

м (фут)

450 (1476)

450 (1476)

450 (1476)

Степень защиты



IP20

IP20

IP20

Размеры









  • Размеры

мм (дюйм)

326 (12.83)

326 (12.83)

326 (12.83)

  • высота

мм (дюйм)

1533 (60.35)

1533 (60.35)

1533 (60.35)

  • глубина

мм (дюйм)

547 (21.54)

547 (21.54)

547 (21.54)

Типоразмер



FSGX

FSGX

FSGX

Вес, около

кг (фунт)

174 (384)

174 (384)

174 (384)


1) В основе ном. выходного токаIn и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети. Входные токи действуют для нагрузки с ном. мощностью (на основеIn) при полном сопротивлении сети согласно uK = 1 %. Значения тока без сетевого дросселя указаны на шильдике силового модуля.

4) Макс. длина кабеля двигателя 25 м (82 aenf) (экранированный) для силовых модулей PM240 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2.



Силовые модули PM250

Напряжение сети 3 AC 380 … 480 В

Силовые модули PM250

со встроенным сетевым фильтром

6SL3225-0BE25-5AA1

6SL3225-0BE27-5AA1

6SL3225-0BE31-1AA1

Выходной ток

при 3 AC 50 Гц 400 В









  • ном. ток Im1)

A

18

25

32

  • ток базовой нагрузки IL1)

A

18

25

32

  • ток базовой нагрузки IH2)

A

13.2

19

26

  • Imax

A

26.4

38

52

Ном. мощность









  • на основе IL

кВт (л.с.)

7.5 (10)

11 (15)

15 (20)

  • на основе IH

кВт (л.с.)

5.5 (7.5)

7.5 (10)

11 (15)

Ном. частота импульсов

кГц

4

4

4

КПД η



0.95

0.95

0.95

Мощность потерь

при ном. токе

кВт

0.26

0.28

0.31

Расход охлаждающего воздуха

м3/с(фут3/с)

0.038 (1.34)

0.038 (1.34)

0.038 (1.34)

Уровень шума LpA (1 m)

дБ

<60

<60

<60

Питание DC 24 В

для управляющего модуля

A

1

1

1

Входной ток 3)









  • ном. ток

A

18

25

32

  • ток на основе IH

A

13.2

19

26

Подключение к сети

U1/L1, V1/L2, W1/L3



cклеммы под винт

клеммы под винт

клеммы под винт

  • Подключение к сети

мм2

2.5 … 10

2.5 … 10

2.5 … 10

Подключение двигателя

U2, V2, W2



клеммы под винт

клеммы под винт

клеммы под винт

  • сечение вывода

мм2

2.5 … 10

2.5 … 10

2.5 … 10

РЕ-соединение



на корпусе винтом M5

на корпусе винтом M5

на корпусе винтом M5

Длина кабеля двигателя, макс.









  • экранированный

м (фут)

25 (82)

25 (82)

25 (82)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

степень защиты



IP20

IP20

IP20

Размеры









  • ширина

мм (дюйм)

189 (7.44)

189 (7.44)

189 (7.44)

  • ширина

мм (дюйм)

334 (13.15)

334 (13.15)

334 (13.15)

  • глубина









  • без управляющего модуля

мм (дюйм)

185 (7.28)

185 (7.28)

185 (7.28)

  • с управляющим модулем

мм (дюйм)

250 (9.84)

250 (9.84)

250 (9.84)

Типоразмер



FSC

FSC

FSC

Вес

кг (фунт)

7.5 (16.5)

7.5 (16.5)

7.5 (16.5)


1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2)В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления
сети и действует при полном сопротивлении сети согласно UK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на
основе In) – эти значения тока указаны на шильдике.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM250

без встроенного сетевого фильтра

6SL3225-0BE31-5UA0

6SL3225-0BE31-8UA0

6SL3225-0BE32-2UA0

со встроенным сетевым фильтром

6SL3225-0BE31-5AA0

6SL3225-0BE31-8AA0

6SL3225-0BE32-2AA0

Выходной ток

при 3 AC 50 Гц 400 В









  • ном. ток In1)

A

38

45

60

  • ток базовой нагрузки IL1)

A

38

45

60

  • ток базовой нагрузки IH2)

A

32

38

45

  • Imax

A

64

76

90

Ном. мощность









  • Ном. мощность IL

кВт (л.с.)

18.5 (25)

22 (30)

30 (40)

  • Ном. мощность IH

кВт (л.с.)

15 (20)

18.5 (25)

22 (30)

Ном. частота импульсов

кГц

4

4

4

КПД η



>0.97

>0.97

>0.97

Мощность потерь

при ном. токе

кВт

0.42

0.52

0.68

Расход охлаждающего воздуха

м3/с (фут3/с)

0.022 (0.78)

0.022 (0.78)

0.039 (1.38)

Уровень шумаLpA (1 м)

дБ

<60

<60

<61

Питание DC 24 В

для управляющего модуля

A

1

1

1

Входной ток3)









  • ном. ток

A

36

42

56

  • на основеIH

A

30

36

42

Подключение к сети

U1/L1, V1/L2, W1/L3



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

10 … 35

10 … 35

10 … 35

Подключение двигателя

U2, V2, W2



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

10 … 35

10 … 35

10 … 35

РЕ-соединение



на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M6

Длина кабеля двигателя4), макс.









  • экранированный

м (фут)

50 (164)

50 (164)

50 (164)

  • не экранированный

м (фут)

100 (328)

100 (328)

100 (328)

Степень защиты



IP20

IP20

IP20

Размеры









  • ширина

мм (дюйм)

275 (10.83)

275 (10.83)

275 (10.83)

  • высота









  • без встроенного сетевого
    фильтра

мм (дюйм)

419 (16.50)

419 (16.50)

419 (16.50)

  • со встроенным сетевым
    фильтром

мм (дюйм)

512 (20.16)

512 (20.16)

512 (20.16)

  • глубина









  • без управляющего модуля

мм (дюйм)

204 (8.03)

204 (8.03)

204 (8.03)

  • с управляющим модулем

мм (дюйм)

260 (10.24)

260 (10.24)

260 (10.24)

Типоразмер



FSD

FSD

FSD

Вес, около









  • без встроенного сетевого фильтра

кг (фунт)

13 (28.7)

13 (28.7)

13 (28.7)

  • со встроенным сетевым фильтром

кг (фунт)

15 (33.1)

15 (33.1)

16 (35.3)


1) В основе ном. выходного токаIn и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основеIn) - эти значения тока указаны на шильдике.

4)Макс. длина кабеля двигателя 25 м (82 фута) (экранированный) для силовых модулей PM250 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категория C2.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM250

Силовые модули PM250

6SL3225-0BE33-0UA0

6SL3225-0BE33-7UA0

6SL3225-0BE34-5UA0

6SL3225-0BE35-5UA0

6SL3225-0BE37-5UA0

со встроенным сетевым фильтром

6SL3225-0BE33-0AA0

6SL3225-0BE33-7AA0

6SL3225-0BE34-5AA0

6SL3225-0BE35-5AA0

6SL3225-0BE37-5AA0

Выходной ток

при 3 AC 50 Гц 400 В













  • ном. ток Irated1)

A

75

90

110

145

178

  • ток базовой нагрузки IL1)

A

75

90

110

145

178

  • ток базовой нагрузки IH2)

A

60

75

90

110

145

  • Imax

A

120

150

180

220

290

Ном. мощность













  • Ном. мощность IL

кВт (л.с.)

37 (50)

45 (60)

55 (75)

75 (100)

90 (125)

  • на основе IH

кВт (л.с.)

30 (40)

37 (50)

45 (60)

55 (75)

75 (100)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



>0.97

>0.97

>0.97

>0.97

>0.97

Мощность потерь

при ном. токе

кВт

0.99

1.21

1.42

1.93

2.31

Расход охлаждающего воздуха

м3/с (фут3/с)

0.022 (0.78)

0.039 (1.38)

0.094 (3.32)

0.094 (3.32)

0.117 (4.13)

Уровень шума LpA (1 м)

дБ

<60

<62

<60

<60

<65

Питание DC 24 В

для управляющего модуля

A

1

1

1

1

1

Входной ток3)













  • ном. ток

A

70

84

102

135

166

  • на основе IH

A

56

70

84

102

135

Подключение к сети

U1/L1, V1/L2, W1/L3



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M8

винтовая шпилька M8

винтовая шпилька M8

  • сечение вывода, макс.

мм2

10 … 50

10 … 50

25 … 120

25 … 120

25 … 120

Подключение двигателя

U2, V2, W2



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M8

винтовая шпилька M8

винтовая шпилька M8

  • сечение вывода, макс.

мм2

10 … 50

10 … 50

25 … 120

25 … 120

25 … 120

РЕ-соединение



на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M8

на корпусе винтом M8

на корпусе винтом M8

Длина кабеля двигателя 4), макс.













  • зкранированный

м (фут)

50 (164)

50 (164)

50 (164)

50 (164)

50 (164)

  • Не экранированный

м (фут

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP20

IP20

IP20

IP20

IP20

Размеры













  • ширина

мм (дюйм)

275 (10.83)

275 (10.83)

350 (13.78)

350 (13.78)

350 (13.78)

  • высота













  • без встроенного сетевого фильтра

мм (дюйм)

499 (19.65)

499 (19.65)

634 (24.96)

634 (24.96)

634 (24.96)

  • со встроенным сетевым фильтром

мм (дюйм)

635 (25.0)

635 (25.0)

934 (36.77)

934 (36.77)

934 (36.77)

  • глубина













  • без управляющего модуля

мм (дюйм)

204 (8.03)

204 (8.03)

316 (12.44)

316 (12.44)

316 (12.44)

  • с управляющим модулем

мм (дюйм)

260 (10.24)

260 (10.24)

372 (14.65)

372 (14.65)

372 (14.65)

Типоразмер



FSE

FSE

FSF

FSF

FSF

Вес, около













  • без встроенного сетевого фильтра

кг (фунт)

14 (30.9)

14 (30.9)

35 (77.2)

35 (77.2)

35 (77.2)

  • со встроенным сетевым фильтром

кг (фунт)

21 (46.3)

21 (46.3)

51 (112)

51 (112)

51 (112)


1) В основе ном. выходного тока In и тока базовой нагрузки In и тока базовой нагрузки IL лежит
нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. The Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовыхмодулей PM250 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категория C2



Силовые модули PM260

Напряжение сети 3 AC 500 … 690 В

Силовые модули PM260

без встроенного сетевого фильтра

6SL3225-0BH27-5UA1

6SL3225-0BH31-1UA1

6SL3225-0BH31-5UA1

со встроенным сетевым фильтром

6SL3225-0BH27-5AA1

6SL3225-0BH31-1AA1

6SL3225-0BH31-5AA1

Выходной ток

при 3 AC 50 Гц 690 В









  • ном. ток In1)

A

14

19

23

  • ток базовой нагрузки IL1)

A

14

19

23

  • ток базовой нагрузки IH2)

A

10

14

19

  • Imax

A

20

28

38

Ном. мощность









  • на основе IL

кВт (л.с.)

11 (15)

15 (20)

18.5 (25)

  • на основе IH

кВт (л.с.)

7.5 (10)

11 (15)

15 (20)

Ном. частота импульсов

кГц

16

16

16

КПД η



0.95

0.95

0.95

Мощность потерь

при ном. токе

кВт

0.58

0.72

0.82

Расход охлаждающего воздуха

м3/с (фут3/с)

0.044 (1.55)

0.044 (1.55)

0.044 (1.55)

Уровень шума LpA (1 м)

дБ

<64

<64

<64

Питание DC 24 В

для управляющего модуля

A

1

1

1

Входной ток3)









  • ном. ток

A

13

18

22

  • на основе IH

A

10

13

18

Подключение к сети

U1/L1, V1/L2, W1/L3



колодка штекерного разъёма

колодка штекерного разъёма

колодка штекерного разъёма

  • сечение вывода

мм2

2.5 … 16

2.5 … 16

2.5 … 16

Подключение двигателя

U2, V2, W2



Terклеммная колодка

клеммная колодка

клеммная колодка

  • сечение вывода

мм2

2.5 … 16

2.5 … 16

2.5 … 16

РЕ-соединение



на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M6

Длина кабеля двигателя, макс.4)









  • экранированный

м (фут)

200 (656)

200 (656)

200 (656)

  • не экранированный

м (фут)

300 (984)

300 (984)

300 (984)

Степень защиты



IP20

IP20

IP20

Размеры









  • ширина

мм (дюйм)

275 (10.83)

275 (10.83)

275 (10.83)

  • высота

мм (дюйм)

512 (20.16)

512 (20.16)

512 (20.16)

  • глубина









  • без управляющего модуля

мм (дюйм)

204 (8.03)

204 (8.03)

204 (8.03)

  • с управляющим модулем

мм (дюйм)

260 (10.24)

260 (10.24)

260 (10.24)

Типоразмер



FSD

FSD

FSD

Вес, около









  • без встроенного сетевого фильтра

кг (фунт)

22 (48.5)

22 (48.5))

22 (48.5))

  • со встроенным сетевым фильтром

кг (фунт)

23 (50.7)

23 (50.7)

23 (50.7)


1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основеIn) - эти значения тока указаны на шильдике.

4) Для соблюдения предельных значений для помех от поля согласно EN 61800-3 класс C2, использовать экранированные кабели двигателей.



Напряжение сети 3 AC 500 … 690 В

Напряжение сети 3 AC 500 … 690 В

Напряжение сети 3 AC 500 … 690 В

6SL3225-0BH32-2UA1

6SL3225-0BH33-0UA1

6SL3225-0BH33-7UA1

со встроенным сетевым фильтром

6SL3225-0BH32-2AA1

6SL3225-0BH33-0AA1

6SL3225-0BH33-7AA1

Выходной ток

при 3 AC 50 Гц 690 В









  • ном. ток In1)

A

35

42

62

  • ток базовой нагрузки IL1)

A

35

42

62

  • ток базовой нагрузки IH2)

A

26

35

42

  • Imax

A

52

70

84

Ном. мощность









  • на основеIL

кВт (л.с.)

30 (40)

37 (50)

55 (75)

  • на основе IH

кВт (л.с.)

22 (30)

30 (40)

37 (50)

Ном. частота импульсов

кГц

16

16

16

КПД η



0.95

0.95

0.95

Мощность потерь

при ном. токе

кВт

1.13

1.29

1.73

Расход охлаждающего воздух

м3/с (фут3/с)

0.131 (4.63)

0.131 (4.63)

0.131 (4.63)

Уровень шума LpA (1 м)

дБ

<70

<70

<70

Питание DC 24 В

для управляющего модуля

A

1

1

1

Входной ток3)









  • ном. ток

A

34

41

60

  • на основе IH

A

26

34

41

Подключение к сети

U1/L1, V1/L2, W1/L3



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

10 … 50

10 … 50

10 … 50

Подключение двигателя

U2, V2, W2



винтовая шпилька M6

винтовая шпилька M6

винтовая шпилька M6

  • сечение вывода

мм2

10 … 50

10 … 50

10 … 50

РЕ-соединение



на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M6

Длина кабеля двигателя, макс.4)









  • экранированный

м (фут)

200 (656)

200 (656)

200 (656)

  • не экранированный

м (фут)

300 (984)

300 (984)

300 (984)

Степень защиты



IP20

IP20

IP20

Размеры









  • ширина

мм (дюйм)

350 (13.78)

350 (13.78)

350 (13.78)

  • высота

мм (дюйм)

634 (24.96)

634 (24.96)

634 (24.96)

  • глубина









  • без управляющего модуля

мм (дюйм)

316 (12.44)

316 (12.44)

316 (12.44)

  • с управляющим модулем

мм (дюйм)

372 (14.65)

372 (14.65)

372 (14.65)

Типоразмер



FSF

FSF

FSF

Вес, около









  • без встроенного сетевого
    фильтра

кг (фунт)



56 (123)

56 (123)

56 (123)

  • со встроенным сетевым
    фильтром

кг (фунт)



58 (128)

58 (128)

58 (128)


1) В основе ном. выходного токаIи тока базовой нагрузкиIL лежит нагрузочный цикл для низкой перегрузки (low overload LO).

2) В основе тока базовой нагрузкиIH лежит нагрузочный цикл для высокой перегрузки (high overload HO).

3)Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. TНом. входные токи действуют для нагрузки с ном. мощностью (на основеIN) -эти значения тока указаны на шильдике.

4) Для соблюдения предельных значений для помех от поля согласно EN 61800-3 класс C2, использовать экранированные кабели двигателей.


Данные ухудшения характеристик силовых модулей PM230

Частота импульсов

Ном. мощность 1)
при 3 AC 50 Гц 400 В

Ном. выходной ток в A

при частоте импульсов

кВт

л.с.

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

0.37

0.5

1.3

1.11

0.91

0.78

0.65

0.59

0.52

0.55

0.75

1.7

1.45

1.19

1.02

0.85

0.77

0.68

0.75

1.0

2.2

1.87

1.54

1.32

1.10

0.99

0.88

1.1

1.5

3.1

2.64

2.17

1.86

1.55

1.40

1.24

1.5

2.0

4.1

3.49

2.87

2.46

2.05

1.85

1.64

2.2

3.0

5.9

5.02

4.13

3.54

2.95

2.66

2.36

3.0

4.0

7.7

6.55

5.39

4.62

3.85

3.47

3.08

4.0

5.0

10.2

8.67

7.14

6.12

5.1

4.59

4.08

5.5

7.5

13.2

11.22

9.24

7.92

6.6

5.94

5.28

7.5

10

18.0

15.3

12.6

10.8

9.0

8.1

7.2

11.0

15

26.0

22.1

18.2

15.6

13.0

11.7

10.4

15.0

20

32.0

27.2

22.4

19.2

16.0

14.4

12.8

18.5

25

38.0

32.3

26.6

22.8

19.0

17.1

15.2

22

30

45.0

38.25

31.5

27.0

22.5

20.25

18.0

30

40

60.0

52.7

43.4

37.2

31.0

27.9

24.8

37

50

75.0

63.75

52.5

45.0

37.5

33.75

30.0

45

60

90.0

76.5

63.0

54.0

45.0

40.5

36.0

55

75

110

93.5

77.0

75

100

145

123.3

101.5

90

125

178

151.3

124.6



1) Ном. мощность на основе ном. выходного тока IN.
В основе ном. выходного тока IN лежит нагрузочный цикл для низкой
перегрузки (low overload LO).

Температура окружающей среды

Низкая перегрузка (low overload LO) для силовых модулей PM230
типоразмеры FSA до FSF

Высокая перегрузка (high overload HO) для силовых модулей PM230
типоразмеры FSA до FSF

Указание:

Учитывать диапазоны рабочих температур управляющих
модулей. Диапазоны температур можно найти в
Технических данных в Управляющих модулях.

Высота места установки

Доп. выходной ток в зависимости от высоты места установки

Доп. входное напряжение в зависимости от высоты места установки

Рабочее напряжение сети

Доп. выходной ток в зависимости от напряжения сети

Доп. ном. мощность в зависимости от напряжения сети

Данные ухудшения характеристик силовых модулей PM240

Частота импульсов

Ном. мощность
при 3 AC 400 В

Ном. выходной ток в А

при частоте импульсов

кВт

л.с.

2 кГц

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

0.37

0.50

1.3

1.1

0.9

0.8

0.7

0.6

0.5

0.55

0.75

1.7

1.4

1.2

1.0

0.9

0.8

0.7

0.75

1.0

2.2

1.9

1.5

1.3

1.1

1.0

0.9

1.1

1.5

3.1

2.6

2.2

1.9

1.6

1.4

1.2

1.5

2.0

4.1

3.5

2.9

2.5

2.1

1.8

1.6

2.2

3.0

5.9

5.0

4.1

3.5

3.0

2.7

2.4

3.0

4.0

7.7

6.5

5.4

4.6

3.9

3.5

3.1

4.0

5.0

10.2

8.7

7.1

6.1

5.1

4.6

4.1

7.5

10

18.0

16.2

13.3

11.4

9.5

8.6

7.6

11.0

15

25.0

22.1

18.2

15.6

13.0

11.7

10.4

15.0

20

32.0

27.2

22.4

19.2

16.0

14.4

12.8

18.5

25

38.0

32.3

26.6

22.8

19.0

17.1

15.2

22.0

30

45.0

38.3

31.5

27.0

22.5

20.3

18.0

30.0

40

62.0

52.7

43.4

37.2

31.0

27.9

24.8

37.0

50

75.0

63.8

52.5

45.0

37.5

33.8

30.0

45.0

60

90.0

76.5

63.0

54.0

45.0

40.5

36.0

55.0

75

110.0

93.5

77.0

75.0

100

145.0

123.3

101.5

90.0

125

178.0

151.3

124.6

110.0

150

205.0 1)

178.0

132.0

200

250.0 1)

202.0

160.0

250

302.0 1)

250.0

200.0

300

370.0 1)

302.0

250.0

400

477.0 1)

370.0



1) Переключение частоты импульсов с 4 кГц (стандарт) на 2 кГц
возможно только для нагрузочного цикла с низкой перегрузкой (low
overload LO).

Температура окружающей среды

Низкая перегрузка (low overload LO) для силовых модулей PM240
типоразмеры FSA до FSF

Низкая перегрузка (low overload LO) для силовых модулей PM240
типоразмер FSGX

Высокая перегрузка (high overload HO) для силовых модулей PM240
типоразмеры FSA до FSF

Высокая перегрузка (high overload HO) для силовых модулей PM240
типоразмер FSGX

Указание:

Учитывать диапазоны рабочих температур управляющих
модулей. Диапазоны температур можно найти в
Технических данных в Управляющих модулях.

Высота места установки

Доп. выходной ток в зависимости от высоты места установки
для силовых модулей PM240 типоразмеры FSA до FSF

Доп. выходной ток в зависимости от высоты места установки
для силовых модулей PM240 типоразмер FSGX

Доп. входное напряжение в зависимости от высоты места установки
для силовых модулей PM240 типоразмеры FSA до FSGX



Данные ухудшения характеристик силовых модулей PM250

Частота импульсов

Ном. мощность

при 3 AC 400 В

Ном. выходной ток в А

при частоте импульсов

кВт

л.с.

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

7.5

10

18

12.5

11.9

10.6

9.2

7.9

6.6

11.0

15

25

18.1

17.1

15.2

13.3

11.4

9.5

15.0

20

32

24.7

23.4

20.8

18.2

15.6

13

18.5

25

38

32

27

23

19

17

15

22.0

30

45

38

32

27

23

20

18

30.0

40

60

51

42

36

30

27

24

37.0

50

75

64

53

45

38

34

30

45.0

60

90

77

63

54

45

41

36

55.0

75

110

94

77

75.0

100

145

123

102

90.0

125

178

151

125



Температура окружающей среды

Низкая перегрузка (low overload LO) для силовых модулей PM250
типоразмеры FSC до FSF

Высокая перегрузка (high overload HO) для силовых модулей PM250
типоразмеры FSC до FSF

Указание:

Учитывать диапазоны рабочих температур управляющих
модулей.Диапазоны температур можно найти в
Технических данных в Управляющих модулях.

Высота места установки

Доп. выходной ток в зависимости от высоты места установки
для силовых модулей PM250 типоразмеры FSC до FSF

Доп. входное напряжение в зависимости от высоты места установки
для силовых модулей PM250 типоразмеры FSC до FSF



Данные ухудшения характеристик силовых модулей PM260

Частота импульсов

Без снижения ном. значений частоты импульсов, т.к.
силовые модули PM260 используют длительный режим
работы на 16 кГц.

Температура окружающей среды

Низкая перегрузка (low overload LO) для силовых модулей PM260
типоразмер FSD

Низкая перегрузка (low overload LO) для силовых модулей PM260
типоразмер FSF

Высокая перегрузка (high overload HO) для силовых модулей PM260
типоразмеры FSD и FSF

Высокая перегрузка (high overload HO) для силовых модулей PM260
типоразмеры FSD и FSF

Указание:

Учитывать диапазоны рабочих температур управляющих
модулей. Диапазоны температур можно найти в
Технических данных в Управляющих модулях.

Высота места установки

Доп. выходной ток в зависимости от высоты места установки
для силовых модулей PM260 типоразмеры FSD и FSF

Доп. входное напряжение в зависимости от высоты места установки
для силовых модулей PM260 типоразмеры FSD и FSF

Рабочее напряжение сети

Доп. ном. мощность в зависимости от рабочего напряжения сети
для силовых модулей PM260 типоразмеры FSD и FSF

Указание:

Силовые части могут работать на 500 В -10 %. В этом случае
происходит соответствующее линейное снижение
мощности.



Чертеж

Принципиальный габаритный чертеж

Схемы сверления

Силовые модули PM230 – степень защиты IP54/IP55

Типоразмер

Без сетевого фильтра

С сетевым фильтром

Размеры

в мм (дюймах)

Размеры отверстий

в мм (дюймах)

вентиляции в мм (дюймах)

Крепление







a
(ширина)

b
(высота)

c
(глубина)

d

e

f

сверху/
снизу

спереди

сбоку

винтами, гайками и
шайбами

FSA

✓

✓

154
(6.06)

460
(18.11)

249
(9.8)

132
(5.19)

445
(17.51)

11
(0.43)

100
(3.94)

0
(0)

0
(0)

4 × M4

FSB

✓

✓

180
(7.08)

540
(21.25)

249
(9.8)

158
(5.9)

524
(20.62)

11
(0.43)

100
(3.94)

0
(0)

0
(0)

4 × M4

FSC

✓

✓

230
(9.05)

620
(24.4)

249
(9.8)

208
(8.18)

604
(23.77)

11
(0.43)

125
(4.92)

0
(0)

0
(0)

4 × M5

FSD

✓

✓

320
(12.59)

640
(25.19)

329
(12.95)

285
(11.22)

600
(23.62)

17.5
(0.69)

300
(11.81)

0
(0)

50
(1.97)1)

4 x M8

FSE

✓

✓

320
(12.59)

751
(29.56)

329
(12.95)

285
(11.22)

710
(27.95)

17.5
(0.69)

300
(11.81)

0
(0)

50
(1.97)1)

4 x M8

FSF

✓

✓

410
(16.14)

915
(36.02)

416
(16.38)

370
(14.56)

870
(34.25)

20
(0.79)

350
(13.78)

0
(0)

50
(1.97)1)

4 x M8



1) До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Силовые модули PM240 и PM250 – степень защиты IP20

Типоразмер

Без сетевого фильтра

С сетевым фильтром

Размеры

в мм (дюймах)

Размеры отверстий

в мм (дюймах)

Свободное пространство для
вентиляции в мм (дюймах)

Крепление







a
(ширина)

b
(высота)

c
(глубина)

d

e

f

сверху/
снизу

спереди

сбоку

винтами, гайками и
без с a шайбами

FSA

✓

✓

73
(2.87)

173
(6.81)

145
(5.71)

36.5
(1.44)

160
(6.3)

6
(0.24)

100
(3.94)

0
(0)

30
(1.18)1)

2 × M4

FSB

✓

✓

153
(6.02)

270
(10.63)

165
(6.5)

133
(5.24)

258
(10.16)

6
(0.24)

100
(3.94)

0
(0)

40
(1.57)1)

4 × M4

FSC

✓

✓

189
(7.44)

334
(13.15)

185
(7.28)

167
(6.57)

323
(12.72)

6
(0.24)

125
(4.92)

0
(0)

50
(1.97)1)

4 × M5

FSD

✓



275
(10.83)

419
(16.5)

204
(8.03)

235
(9.25)

325
(12.8)

11
(0.43)

300
(11.81)

0
(0)

0
(0)

4 x M8

FSD



✓

275
(10.83)

512
(20.16)

204
(8.03)

235
(9.25)

419
(16.5)

11
(0.43)

300
(11.81)

0
(0)

0
(0)

4 x M8

FSE

✓



275
(10.83)

499
(19.65)

204
(8.03)

235
(9.25)

405
(15.94)

11
(0.43)

300
(11.81)

0
(0)

0
(0)

4 x M8

FSE



✓

275
(10.83)

635
(25)

204
(8.03)

235
(9.25)

541
(21.3)

11
(0.43)

300
(11.81)

0
(0)

0
(0)

4 x M8

FSF

✓



350
(13.78)

634
(24.96)

316
(12.44)

300
(11.81)

598
(23.54)

11
(0.43)

350
(13.78)

0
(0)

0
(0)

4 x M8

FSF



✓

350
(13.78)

934
(36.77)

316
(12.44)

300
(11.81)

899
(35.39)

11
(0.43)

350
(13.78)

0
(0)

0
(0)

4 x M8

FSGX

✓



326
(12.9)

1533
(60.35)

547
(21.6)

125
(4.92)

1506
(59.29)

14.5
(0.57)

250/150
(9.84/5.91)

50
(1.97)

0
(0)

6 x M8


1) До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Силовые модули PM260 – степень защиты IP20

Типо-
размер

Без сетевого фильтра

С сетевым фильтром

Размеры

в мм (дюймах)

Размеры отверстий

в мм (дюймах)

Свободное пространство для
вентиляции в мм (дюймах)

Крепление







a
(ширина)

b
(высота)

c
(глубина)

d

e

f

сверху/
снизу

спереди

сбоку

винтами, гайками и
шайбами

FSD

✓

✓

275
(10.83)

512
(20.16)

204
(8.03)

235
(9.25)

419
(16.5)

11
(0.43)

300
(11.81)

0
(0)

0
(0)

4 x M8

FSF

✓

✓

350
(13.78)

634
(24.96)

316
(12.44)

300
(11.81)

598
(23.54)

11
(0.43)

350
(13.78)

0
(0)

0
(0)

4 x M8


1) До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Увеличение монтажной глубины

Силовые модули PM230

Со вставленной IOP глубина увеличивается на 15 мм (0,59 дюйма).
Со вставленной BOP-2 или глухой крышкой глубина увеличивается на 5 мм (0,2 дюйма).

Силовые модули PM240, PM250 и PM260

Со вставленным управляющим модуле CU230 глубина увеличивается на 65 мм (2,56 дюйма).
Со вставленным управляющим модуле CU240 глубина увеличивается на 46 мм (1,81 дюйма).
Со вставленной IOP глубина увеличивается еще на 22 мм (0,87 дюйма).
Со вставленной BOP-2 или глухой крышкой глубина увеличивается еще на 12 мм (0,47 дюйма).
У силовой модуль PM240 типоразмера FSGX вставленные устройства не увеличивают монтажную глубину.

Похожие товары

SINAMICS G120, PM230, 380-480 В 0.37 кВт c ЭМС ФИЛЬТРОМ-CL.A

Изделие: 6SL3223-0DE13-7AA1
SINAMICS G120P POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP55 / UL TYPE12 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,37KW FOR 150% 3S,110% 57S,100% 240S AMBIE. TEMP -10 TO+40 DEG C(LO) 460 X 154 X 249 (HXBXT), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU230P-2 FIRMWARE-VERSION V4.3.2

Розничная цена: 101106
БЫСТРЫЙ ЗАКАЗ
SINAMICS G120, PM230, 380-480 В 18.5 кВт без ЭМС ФИЛЬТРА

Изделие: 6SL3211-1NE23-8UL1
SINAMICS G120,СИЛОВОЙ МОДУЛЬ PM230, БЕЗ ФИЛЬТРА, СТЕПЕНЬ ЗАЩИТЫ IP20 / PT 3AC380-480В +10/-10% 47-63ГЦ ВЫХОДНАЯ МОЩНОСТЬ НИЗКОЙ ПЕРЕГРУЗКИ: 18,5КВТ ПРИ 150% 3S,110% 57S, 100% 240S ТЕМПЕРАТУРА ОКР. СРЕДЫ ОТ 0 ДО +40 ГРАД. C(LO) 411 X 200 X 171 (ВXШXГ), FSC БЕЗ УПРАВЛЯЮЩЕГО МОДУЛЯ И ПАНЕЛИ ОПЕРАТОРА ОПТИМИЗИРОВАН ДЛЯ CU240B/E-2 И CU230P-2 МИКРОПРОГРАММНОЕ ПО V4.4 ПРИМЕЧАНИЕ: PM230 НЕ ПОДДЕРЖИВАЕТ SAFETY

Розничная цена: 526491
БЫСТРЫЙ ЗАКАЗ
SINAMICS G120, PM230, 380-480 В 18.5кВт c ЭМС ФИЛЬТРОМ

Изделие: 6SL3211-1NE23-8AL1
SINAMICS G120,СИЛОВОЙ МОДУЛЬ PM230, СО ВСТРОЕННЫМ ЭМС ФИЛЬТРОМ КЛ.А, СТЕПЕНЬ ЗАЩИТЫ IP20 / PT 3AC380-480В +10/-10% 47-63ГЦ ВЫХОДНАЯ МОЩНОСТЬ НИЗКОЙ ПЕРЕГРУЗКИ: 18,5КВТ ПРИ 150% 3S,110% 57S,100% 240S ТЕМПЕРАТУРА ОКР. СРЕДЫ ОТ 0 ДО +40 ГРАД. C(LO) 411 X 200 X 171 (ВXШXГ), FSC БЕЗ УПРАВЛЯЮЩЕГО МОДУЛЯ И ПАНЕЛИ ОПЕРАТОРА ОПТИМИЗИРОВАН ДЛЯ CU240B/E-2 И CU230P-2 МИКРОПРОГРАММНОЕ ПО V4.4 ПРИМЕЧАНИЕ: PM230 НЕ ПОДДЕРЖИВАЕТ SAFETY

Розничная цена: 585264
БЫСТРЫЙ ЗАКАЗ
SINAMICS G120, силовой модуль PM230 3AC380-480В +10/-10% 47-63Гц 37кВт, IP20, с ЭМС фильтром, типоразмер: FSD 419X275X204

Изделие: 6SL3210-1NE27-5AL0
SINAMICS G120 СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ЭМС ФИЛЬТРОМ КЛ.А СТЕПЕНЬ ЗАЩИТЫ IP20 3AC380-480В +10/-10% 47-63ГЦ ВЫХОДНАЯ МОЩНОСТЬ НИЗКОЙ ПЕРЕГРУЗКИ: 37КВТ ПРИ 110% 60S,100% 240S ТЕМПЕРАТУРА ОКР. СРЕДЫ ОТ 0 ДО +40 ГРАД. C (LO) 419 X 275 X 204 (ВXШXГ), FSD БЕЗ УПРАВЛЯЮЩЕГО МОДУЛЯ И ПАНЕЛИ ОПЕРАТОРА ОПТИМИЗИРОВАНН ДЛЯ CU240B/E-2 И CU230P-2 МИКРОПРОГРАММНОЕ ПО V4.4 ПРИМЕЧАНИЕ: PM230 НЕ ПОДДЕРЖИВАЕТ SAFETY

Розничная цена: 973166
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
