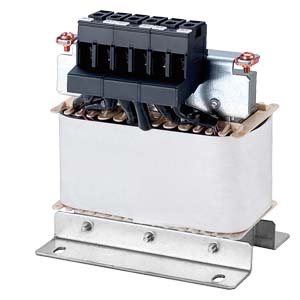

Сетевой дроссель для SINAMICS G120C типоразмер FSB
Сетевой дроссель для SINAMICS G120C типоразмер FSB Сетевые дроссели используются для сглаживания пиков
напряжения или шунтирования провалов коммутации. Кроме этого, сетевые дроссели снижают влияние гармоник
на преобразователь и сеть. Если соотношение ном. мощности преобразователя и мощности короткого замыкания сети меньше 1 %, рекомендуется использовать сетевой дроссель для снижения пиков тока.
|
Напряжение сети 3 AC 380 - 480 В |
Сетевой дроссель | ||||
|---|---|---|---|---|---|
|
|
6SL3203-0CE13-2AA0 |
6SL3203-0CE21-0AA0 |
6SL3203-0CE21-8AA0 |
6SL3203-0CE23-8AA0 |
|
|
Ном. ток |
A |
4 |
11.3 |
22.3 |
47 |
|
Мощность потерь |
Вт |
23/26 |
36/40 |
53/59 |
88/97 |
|
Подключение сети/нагрузки 1L1, 1L2, 1L3 |
|
Клеммы под винт |
Клеммы под винт |
Клеммы под винт |
Клеммы под винт |
|
мм2 |
4 |
4 |
10 |
16 |
|
PE-соединение |
|
M4 х 8; шайба; |
M4 х 8; шайба; |
M5 х 10; шайба; |
M5 х 10; шайба; |
|
Степень защиты |
|
Для установки в |
Для установки в |
Для установки в |
Для установки в |
|
Размеры |
|
|
|
|
|
|
мм |
125 (4.92) |
125 (4.92) |
125 (4.92) |
190 (7.48) |
|
мм |
120 (4.72) |
140 (5.51) |
145 (5.71) |
220 (8.66) |
|
мм |
71 (2.80) |
71 (2.80) |
91 (3.58) |
91 (3.58) |
|
Вес, около |
кг |
1.1 (2.4) |
2.1 (4.6) |
2.95 (6.5) |
7.8 (17.2) |
|
Подходит для SINAMICS G120C |
тип |
6SL3210-1KE11-8..0 6SL3210-1KE12-3..0 6SL3210-1KE13-2..0 |
6SL3210-1KE14-3..0 6SL3210-1KE15-8..0 6SL3210-1KE17-5..0 6SL3210-1KE18-8..0 |
6SL3210-1KE21-3..0 6SL3210-1KE21-7..0 |
6SL3210-1KE22-6..0 6SL3210-1KE23-2..0 6SL3210-1KE23-8..0 |
|
|
FSA |
FSA |
FSB |
FSC |
Макросы для EPLAN
| 1 | 6SE6400-3CC00-4AB3 | 3 | 6SE6400-3CC02-6BB3 | 5 | 6SL3203-0CE13-2AA0 | 7 | 6SL3203-0CE21-8AA0 |
| 2 | 6SE6400-3CC01-0AB3 | 4 | 6SE6400-3CC03-5CB3 | 6 | 6SL3203-0CE21-0AA0 | 8 | 6SL3203-0CE23-8AA0 |
Изделие: 6SL3203-0CE13-2AA0
SINAMICS СЕТЕВОЙ ДРОССЕЛЬ 380-480 В 3-ФАЗН. 47-63 ГЦ I_LN = 4,0A ВЫНОСНОЙ
Изделие: 6SL3203-0CE21-8AA0
SINAMICS СЕТЕВОЙ ДРОССЕЛЬ 380-480 В 3-ФАЗН. 47-63 ГЦ I_LN = 22,3A ВЫНОСНОЙ
Изделие: 6SL3203-0CE23-8AA0
SINAMICS СЕТЕВОЙ ДРОССЕЛЬ 380-480 В 3-ФАЗН. 47-63 ГЦ I_LN = 47,0A ВЫНОСНОЙ
