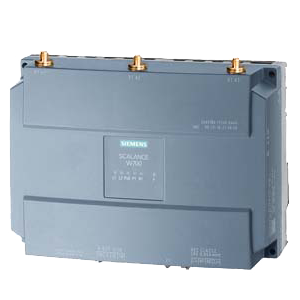

SCALANCE W788-2 RJ45

Изделие: 6GK5788-2FC00-0AA0

Краткое описание:

Точка доступа W788-1-RJ45 IEEE 802.11A/B/G/H/N, 2.4/5Ггц, 450Mбит/с, 1 X RJ45, 24VDC, POE, 2x24VDC, IP30 (-40-+60 C), POE, WPA2/802.11

Производитель: SIEMENS
Вес: 2.04 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Обзор
Технические данные

Точка доступа W788-1-RJ45 IEEE 802.11A/B/G/H/N, 2.4/5Ггц, 450Mбит/с, 1 X RJ45, 24VDC, POE, 2x24VDC, IP30 (-40-+60 C), POE, WPA2/802.11

Номер артикула	6GK5788-2FC00-0AA0	6GK5788-2FC00-0AB0
Наименование типа продукта	SCALANCE W788-2 RJ45	SCALANCE W788-2 RJ45
Вес	2,036 kg	1,941 kg
Единица количества (ME)	шт.	шт.
Единица упаковки	1	1
Минимальное поставляемое количество ME	1	1
Единица содержимого	шт.	шт.
EAN	4019169239110	4019169239127
UPC	040892906592	040892951738
Обозначение в списке (LKZ)	IK	IK
Группа изделия	2407	2407
Класс продукта	A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.	A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK	R320	R320
Место хранения	N001	N001
Скорость передачи
Скорость передачи
● при W-LAN / максимальное	450 Mbit/s	450 Mbit/s
● при Industrial Ethernet	10 Mbit/s, 100 Mbit/s, 1000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Интерфейсы
Количество электрических подключений
● для сетевых компонентов или абонентских радиостанций	1	1
● для напряжения питания	1	1
● для избыточного напряжения питания	1	1
исполнение сменного носителя данных
● C-PLUG	да	да
● KEY-PLUG	да	да
Интерфейсы / Wireless
количество карточек радиосвязи / с фиксированным монтажом	2	2
вид передачи / при Multiple Input Multiple Output (MIMO)	3x3	3x3
количество пространственных потоков	3	3
Количество электрических подключений / для внешних антенн	6	6
Характеристики продукта / наружная антенна с возможностью монтажа непосредственно на устройстве	да	да
Входы/выходы
количество цифровых входов	1	1
Количество цифровых выходов	1	1
Диапазон сигнала / у цифрового выхода	DC 24 V / 1 A	DC 24 V / 1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания	пост. ток	пост. ток
Напряжение питания / 1
● из клеммного блока	19,2 V	19,2 V
Напряжение питания / 2
● из клеммного блока	28,8 V	28,8 V
Напряжение питания
● из Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af	48 V	48 V
● из Power-over-Ethernet согласно IEEE802.3at при типе 2	50 V	50 V
Потребляемый ток
● при постоянном токе / при 24 В / типовое	0,63 A	0,63 A
● при Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af / типовое	0,22 A	0,22 A
● при Power-over-Ethernet согласно IEEE802.3at при типе 2 / типовое	0,3 A	0,3 A
Допустимые окружающие условия
Температура окружающей среды
● во время эксплуатации	-20 ... +60 °C	-20 ... +60 °C
● во время хранения	-40 ... +85 °C	-40 ... +85 °C
● во время транспортировки	-40 ... +85 °C	-40 ... +85 °C
Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное	90 %	90 %
Степень защиты IP	IP30	IP30
Конструктивная форма, размеры и вес
Ширина / корпуса / без антенны	200 mm	200 mm
Высота / корпуса / без антенны	158 mm	158 mm
Глубина / корпуса / без антенны	79 mm	79 mm
вес-нетто	1,7 kg	1,7 kg
Вид крепления
● монтаж на профильных шинах S7-300	да	да
● монтаж на профильных шинах S7-1500	да	да
● настенный монтаж	да	да
Радиочастоты
Рабочая частота
● при W-LAN в диапазоне частот 2,4 ГГц	2,41 ... 2,48 GHz	2,41 ... 2,48 GHz
● при W-LAN в диапазоне частот 5 ГГц	4,9 ... 5,8 GHz	4,9 ... 5,8 GHz
Свойства, функции, компоненты изделия / общее
Функция продукта / Режим точки доступа	да	да
Функция продукта / Client Mode	да	да
количество SSID	16	16
Функция продукта
● Dual Client	нет	нет
● точка доступа iPCF	да	да
● клиент iPCF	да	да
● точка доступа iPCF-MC	да	да
● клиент iPCF-MC	да	да
количество радиомодулей, пригодных для iPCF	2	2
Функция продукта / iREF	да	да
Количество радиомодулей с возможностью работы с iREF	2	2
Функции изделия / управление, конфигурация, проектирование
количество управляемых IP-адресов / в клиенте	8	8
Функция продукта
● CLI	да	да
● сетевое управление	да	да
● MIB-поддержка	да	да
● TRAPs по Email	да	да
● конфигурация с STEP 7	нет	нет
● конфигурация с STEP 7 в портале TIA	нет	нет
● эксплуатация с контроллером IWLAN	нет	нет
● эксплуатация с контроллером Enterasys WLAN	нет	нет
● принудительный роуминг при IWLAN	да	да
● WDS	да	да
Протокол / осуществляется поддержка
● протокол разрешения адресов (ARP)	да	да
● ICMP	да	да
● Telnet	да	да
● HTTP	да	да
● HTTPS	да	да
● TFTP	да	да
● DCP	да	да
● LLDP	да	да
функция идентификации и техобслуживания
● I&M0 - информация об устройстве	да	да
● I&M1 - обозначение установки/монтажа	да	да
Информация об изделии / диагноз
Функция продукта
● диагностика ввода/вывода PROFINET	да	да
● проверка канала	нет	нет
● контроль соединения IP-Alive	нет	нет
● локализация через Aeroscout	нет	нет
● SysLog	да	да
Протокол / осуществляется поддержка
● SNMP v1	да	да
● SNMP v2	да	да
● SNMP v3	да	да
Функции изделия / VLAN
Функция продукта
● функция VLAN при IWLAN	да	да
Функции изделия / DHCP
Функция продукта
● DHCP-клиент	да	да
● в Client Mode / DHCP-сервер через LAN	нет	нет
Функции изделия / избыточность
Протокол / осуществляется поддержка
● STP/RSTP	да	да
Функции изделия / безопасность
Функция продукта
● управление предохранением с ACL-IP based	да	да
● IEEE 802.1X (радиус)	да	да
● NAT/NAPT	нет	нет
● защита доступа согласно IEEE802.11i	да	да
● WPA/WPA2	да	да
● TKIP/AES	да	да
Протокол / осуществляется поддержка
● SSH	да	да
Функции изделия / время
Протокол / осуществляется поддержка
● SNTP	да	да
● SIMATIC Time	да	да
Нормы, спецификации, сертификаты
Стандарт
● для FM	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4
● для зоны взрывоопасности	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● для зоны взрывоопасности / CSA и UL	ANSI/ISA 12.12.01-2013, CAN/CSA C22.2 No.213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC	ANSI/ISA 12.12.01-2013, CAN/CSA C22.2 No.213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC
Сертификат соответствия
● заявление о соответствии ЕС	да	да
● CE	да	да
● C-TIC	да	да
● CCC	нет	нет
● E1-разрешение	да	да
● применение в железнодорожном транспорте согласно EN 50155	нет	нет
● противопожарная защита по EN 45545-2	нет	нет
● NEMA TS2	нет	нет
● IEC 61375	нет	нет
● IEC 61850-3	нет	нет
● NEMA4X	нет	нет
● Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af	да	да
● Power-over-Ethernet согласно IEEE802.3at при типе 2	да	да
Стандарт беспроводной связи
● IEEE 802.11a	да	да
● IEEE 802.11b	да	да
● IEEE 802.11e	да	да
● IEEE 802.11g	да	да
● IEEE 802.11h	да	да
● IEEE 802.11i	да	да
● IEEE 802.11n	да	да
Общество, осуществляющее классификацию и регистрацию судов
● American Bureau of Shipping Europe Ltd. (ABS)	нет	нет
● Bureau Veritas (BV)	нет	нет
● Det Norske Veritas (DNV)	нет	нет
● Германский Ллойд (GL)	нет	нет
● регистр судоходства Ллойда	нет	нет
● Nippon Kaiji Kyokai (NK)	нет	нет
● Polski Rejestr Statkow (PRS)	нет	нет
