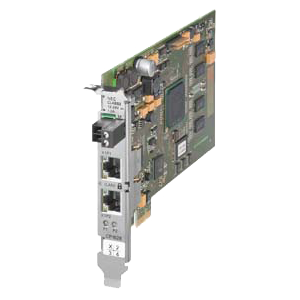

CP 1628 PCI-CARD PCI EXPRESS X1 (3.3V/12V)

Изделие: 6GK1162-8AA00

Краткое описание:

Коммуникационный процессор CP 1628 PCI-CARD PCI EXPRESS X1 (3.3V/12V) для подключения к ETHERNET(10/100/1000MBIT/S) с 2-портовым коммутатором , вкл. (FIREWALL VPN)

Производитель: SIEMENS
Вес: 0.45 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Order number		6GK1162-8AA00
Product type designation		CP 1628
Transmission rate
Transfer rate
● at the 1st interface		10 ... 1 000 Mbit/s
Interfaces
Number of electrical connections
● at the 1st interface acc. to Industrial Ethernet		2
● for power supply		1
Type of electrical connection
● at the 1st interface acc. to Industrial Ethernet		RJ45 port
● for power supply		2-pole terminal block
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage		DC
Type of voltage supply optional external supply		Yes
Supply voltage
● 1 from backplane bus		3.3 V
● 2 from backplane bus		12 V
● external		24 V
● external		10.5 ... 32 V
Relative symmetrical tolerance for DC
● at 3.3 V		9 %
● at 5 V		5 %
● at 12 V		8 %
● at 24 V		33 %
Consumed current
● 1 from backplane bus for DC maximum		0.85 A
● 2 from backplane bus for DC maximum		0.4 A
● from external supply voltage for DC at 12 V maximum		0.55 A
● from external supply voltage for DC at 24 V maximum		0.3 A
Active power loss		7.6 W
Active power loss in switch mode maximum		7.2 W
Permitted ambient conditions
Ambient temperature
● during operation		5 ... 55 °C
● during storage		-20 ... +60 °C
● during transport		-20 ... +60 °C
Relative humidity at 25 °C without condensation during operation maximum		95 %
Protection class IP		IP00
Design, dimensions and weight
Module format		PCI Express x1 (half length)
Width		18 mm
Height		111 mm
Depth		167 mm
Net weight		124 g
Number of plug-in cards of same design plug-in per PC station		4
Number of units Note		-
Performance data
Performance data open communication
Software for open communication by means of SEND/RECEIVE required		Yes, HARDNET-IE S7 (S7-1613)
Number of possible connections for open communication by means of SEND/RECEIVE maximum		120
Performance data S7 communication
Software for S7 communication required		Yes, HARDNET-IE S7 (S7-1613)
Number of possible connections for S7/PG communication maximum		120
Number of possible connections for optimized S7 communication maximum		64
Performance data multi-protocol mode
Number of active connections with multi-protocol mode		120
Number of configurable connections per PC station		207
Performance data PROFINET CBA
Software for PROFINET CBA communication required		Yes, PN CBA OPC server
Number of remote connection partners with PROFINET CBA		228
Number of connections with PROFINET CBA total		10 000
Product functions management, configuration
Product function MIB support		Yes
Protocol is supported
● SNMP v1		Yes
● SNMP v3		Yes
● DCP		Yes
● LLDP		No
Configuration software required		Included in the scope of delivery of the required software product
Configuration software for PROFINET CBA required		Yes, SIMATIC iMAP
Identification & maintenance function
● I&M0 - device-specific information		Yes
● I&M1 – higher-level designation/location designation		Yes
● I&M2 - installation date		No
● I&M3 - comment		No
● I&M4 - signature		No
Product functions switch
Product feature Switch		Yes
Product function switch-managed		No
Product function with IRT PROFINET IO switch		No
Product functions Redundancy
Software for redundancy function required		Yes, HARDNET-IE S7-REDCONNECT for communication with SIMATIC S7 H systems
Product functions Security
Firewall version		stateful inspection
Product function with VPN connection		IPSec
Type of encryption algorithms with VPN connection		AES-256, AES-192, AES-128, 3DES-168, DES-56
Type of authentication procedure with VPN connection		Preshared key (PSK), X.509v3 certificates
Type of hashing algorithms with VPN connection		MD5, SHA-1
Number of possible VPN tunnels		64
Number of possible connections for S7 communication
● via ISO and VPN with S7-REDCONNECT maximum		64
● via TCP and VPN with S7-REDCONNECT maximum		120
Number of available IP addresses with VPN connection maximum		16
Product functions Time
Product function SICLOCK support		Yes
Protocol is supported NTP		Yes
Standards, specifications, approvals
Standard
● for EMC		2004/108/EC
● for safety from CSA and UL		CAN/CSA C22.2 & UL 60950-1, UL 1950
● for emitted interference		EN 61000-6-3, EN 61000-6-4
● for interference immunity		EN 61000-6-1, EN 61000-6-2
Certificate of suitability
● CE marking		Yes
● C-Tick		Yes

Обзор

Интеллектуальная карта PCI Express (PCIe x1) с встроенным микропроцессором и 2-канальным коммутатором (2 x RJ45, 10/100/1000 Мбит/с) для подключения компьютера/ программатора к сети Industrial Ethernet.
Встроенная поддержка механизмов защиты доступа к данным (например, брандмауэр, VPN).
Поддержка транспортных протоколов ISO и TCP/IP.
Коммуникационные сервисы
- Открытый обмен данными через Industrial Ethernet (TCP/IP и UDP).
- Транспортный протокол ISO.
- PG/OP функции связи.
- S7 функции связи.
- Открытый обмен данными (SEND/RECEIVE).
Интеграция в систему управления сетью на основе протокола SNMP (V1/V3).

Особенности

Высокая надежность функционирования предприятия, обеспечиваемая:
- стабильной пропускной способности с управлением процессами обмена данными на уровне коммуникационного процессора;
- опционально: построением резервированных систем связи через интеллектуальные коммуникационные процессоры и программное обеспечение HARDNET-IE S7-REDCONNECT.
Защита наиболее важных компьютерных систем и их данных с помощью встроенных механизмов защиты доступа коммуникационного процессора. Например, с помощью брандмауэра и VPN.
Снижение IT затрат (например, за счет исключения использования дополнительного компьютера) и свободное использование ресурсов компьютера другими приложениями за счет переноса задач управления обмена данными с центрального процессора на коммуникационный процессор.
Простой доступ к данным систем автоматизации и диагностическим данным через стандартные интерфейсы OPC и SNMP.
Простой и рентабельный ввод в эксплуатацию с помощью инструментальных средств NCM PC или STEP 7.

Область применения

Коммуникационный процессор CP 1628 позволяет производить подключение SIMATIC PG/PC и компьютеров со слотом PCI Express к сети Industrial Ethernet (10/100/1000 Мбит/с). Наличие встроенного 2-канального коммутатора Industrial Ethernet существенно повышает гибкость подключения приборов полевого уровня.

Конфигурация с CP 1613 A2/CP 1623/CP 1628 и HARDNET-IE S7

Пример защищенной резервированной сети с CP 1628 и HARDNET-IE S7-REDCONNECT

Защищенный VPN обмен данными между SCALANCE S, SOFTNET Security Client и компонентами с встроенными механизмами защиты доступа

Дизайн

Industrial Ethernet:

2 гнезда RJ45.
Встроенный 2-канальный коммутатор со скоростью обмена данными 10/100/1000 Мбит/с (дуплексный/ полудуплексный режим работы).
Автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.

Слот программатора/ компьютера:

PCI Express x1.
Возможность установки в слоты PCIe x4, x8 или x16.
Поддержка стандартных инсталляционных механизмов PCIe (Plug & Play).

Питание:

Рабочее напряжение 3.3 В/12 В, подводимое через интерфейс PCIe.
Опциональное внешнее напряжение питания =12 ... 24 В для сохранения работоспособности при отключении компьютера/ программатора.

Размер:

Короткая карта PCIe.

Функции

Интерфейсы пользователя

Интерфейс OPC

Стандартный программируемый интерфейс для открытого обмена данными и обмена данными с поддержкой S7 функций связи. OPC сервер присутствует в соответствующих пакетах коммуникационного программного обеспечения организации обмена данными между системами автоматизации и OPC-совместимыми приложениями Windows (Office, системы человеко-машинного интерфейса и т.д.).

Программируемый интерфейс на основе библиотек C

Программируемый интерфейс для S7 функций связи, PG/OP функций связи и открытого обмена данными для существующих приложений в виде интерфейса DLL (Dynamic Link Library).

Перечень разрешенных компиляторов может быть найден в файле "readme" компакт-диска SIMATIC NET CD и в Интернете по адресу: http://www.siemens.com/automation/csi/net

Программное обеспечение для PG/OP функций связи

Позволяет выполнять программирование контроллеров SIMATIC S5 и S7 через Industrial Ethernet с использованием пакетов STEP 5 и STEP 7.

Оно включено во все пакеты коммуникационного программного обеспечения для CP 1628.

Программное обеспечение для S7 функций связи (HARDNET-IE S7 или HARDNET-IE S7-REDCONNECT)

Доступ к системным компонентам SIMATIC S7 со стороны компьютерных приложений (например, WinCC) и программ пользователя осуществляется через интерфейс S7 функций связи. Этот интерфейс обеспечивает простой и гибкий доступ к данным контроллеров SIMATIC S7.

S7 функции связи обеспечивают поддержку:

Административных сервисов

Управление соединениями.
Мини базы данных.
Трассировка.

Сервисов передачи данных

Чтение/ запись переменных.
BSEND/BRECEIVE.

H-коммуникации

Для резервированного S7 обмена данными с системами автоматизации S7-400H должны использоваться коммуникационные процессоры CP 1613/ CP1623/ CP 1628 с программным обеспечением HARDNET-IE S7-REDCONNECT.

Программное обеспечение для открытого обмена данными (SEND/RECEIVE)

Этот интерфейс находит применение для обмена данными между:

Компьютером/ программатором и контроллерами SIMATIC S5.
Компьютером/ программатором и контроллерами SIMATIC S7.
Компьютером/ программатором и другими компьютерами, программаторами.

Открытый обмен данными (SEND/RECEIVE) обеспечивает поддержку следующих сервисов:

Сервисы управления.
Сервисы вызова.
Сервисы передачи данных.

Эти функции поддерживаются пакетом программ HARDNET-IE S7.

Механизмы защиты

Встроенная поддержка механизмов защиты позволяет защищать наиболее важные компьютерные системы и их коммуникационные системы:

Брандмауэр для фильтрации соединений на основе IP адресов и адресов портов.
Ограничение пропускной способности для исключения перегрузки коммуникационной системы.
Защищенный и кодированный доступ к контроллерам или дистанционный доступ через Интернет с использованием VPN сервера и VPN клиента и проверкой целостности данных.
Передача данных анализа работы сети в систему управления сетью (SNMP V3).
Защищенная передача сигналов точного времени (NTP V3).
Отслеживание с помощью регистрируемых данных на основе стандартных IT механизмов (Syslog).

Режима работы

Автономная поддержка транспортных протоколов до 4-го уровня включительно обеспечивается на уровне коммуникационного процессора.

Для этой цели используется встроенная память, позволяющая дополнительно выполнять надежный обмен большими объемами данных.

Обмен данными между коммуникационным процессором и микропроцессором компьютера выполняется в режиме ведущего устройства. Это позволяет коммуникационному процессору CP 1628 получать доступ к оперативной памяти микропроцессора компьютера.

Драйвер Windows обеспечивает поддержку обмена данными между микропроцессором компьютера и CP 1628. Настройка на скорость обмена данными в сети Industrial Ethernet выполняется автоматически.

IT функциональность обеспечивается программным обеспечением компьютера для операционной системы Windows.

Диагностика

С помощью протокола SNMP могут считываться все объекты MIB-2. Это позволяет получать данные о состоянии всех интерфейсов Ethernet.

Конфигурирование

Системы, использующие S7 функции связи и открытый обмен данными, конфигурируются с помощью инструментальных средств STEP 7 или NCM PC.
Программное обеспечение NCM PC включено в комплект поставки всех пакетов коммуникационного программного обеспечения для CP 1628.
NCM PC является составным компонентом программного обеспечения конфигурирования промышленных компьютеров SIMATIC.
