Модуль симуляции SM374

Изделие: 6ES7374-2XH01-0AA0

Краткое описание:

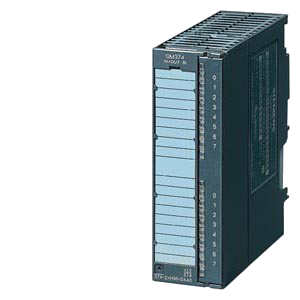

SIMATIC S7-300, SM 374, ИМИТАЦИОННЫЙ МОДУЛЬ: 16 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ, 16 СВЕТОДИОДОВ ДЛЯ КОНТРОЛЯ ЗНАЧЕНИЙ ВЫХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ

Производитель: SIEMENS
Вес: 0.25 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, SM 374, ИМИТАЦИОННЫЙ МОДУЛЬ: 16 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ, 16 СВЕТОДИОДОВ ДЛЯ КОНТРОЛЯ ЗНАЧЕНИЙ ВЫХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ

	6ES7374-2XH01-0AA0
Потребляемый ток
Ток, потребляемый от внутренней шины контроллера, макс.	80 мA
Потребляемая мощность, типовое значение	0.35 Вт
Количество дискретных входов	16 переключателей
Количество дискретных выходов	16 светодиодов
Потенциалы/ электрическая изоляция
Функции дискретного выхода
Между каналами и внутренней шиной контроллера	Нет
Функции дискретного входа
Между каналами и внутренней шиной контроллера	Нет
Размеры и масса
Масса, примерно	190 г
Ширина	40 мм
Высота	125 мм
Глубина	120 мм

	6ES7390-0AA00-0AA0 SIMATIC S7-300, ЗАПАСНОЙ ШИННЫЙ СОЕДИНИТЕЛЬ
	6ES7392-2AX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2BX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2CX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2DX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2XX00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XY00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10

Обзор

Имитационный модуль для тестирования программы во время ее отладки и работы.
Имитация входных дискретных сигналов с помощью переключателей.
Индикация значений выходных дискретных сигналов с помощью светодиодов.

Область применения

Применение модуля SM 374 повышает удобство выполнения наладочных работ в системах, построенных на основе программируемых контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода SIMATIC ET 200M.

Дизайн

Модуль характеризуется следующими показателями:

16 встроенных переключателей для имитации входных дискретных сигналов контроллера.
16 встроенных светодиодов для индикации значений выходных дискретных сигналов.
Три режима работы, выбираемые установкой переключателя в требуемое положение:
- 16 входов - имитация работы модуля ввода дискретных сигналов,
- 16 выходов - контроль работы модуля вывода дискретных сигналов,
- 8 входов и 8 выходов - имитация работы модуля ввода-вывода дискретных сигналов.

Все переключатели закрыты защитной крышкой. Светодиоды вынесены на фронтальную панель модуля.

Модуль крепится на профильную шину и подключается к контроллеру с помощью шинного соединителя. Питание модуля осуществляется от внутренней шины программируемого контроллера или станции распределенного ввода-вывода.

Функции

Функции модуля SM 374:

Имитация входных дискретных сигналов с помощью встроенных в модуль переключателей.
Индикация значений выходных дискретных сигналов с помощью встроенных в модуль светодиодов.

Режимы работы

Модуль устанавливается в контроллер S7-300/ станцию ET 200M на место тестируемого модуля ввода или вывода дискретных сигналов. Он позволяет воздействовать на программу формированием требуемого набора входных дискретных сигналов и контролировать формируемые программой значения выходных дискретных сигналов.
Центральный процессор считывает значения входных сигналов и обрабатывает их в соответствии с алгоритмом, заданным программой пользователя. Результат обработки выдается в виде дискретных сигналов, которые индицируются светодиодами модуля.
