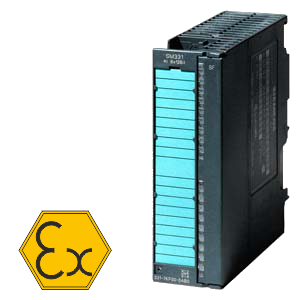

SM332 4AO 0(4)..20 mA; EX

Изделие: 6ES7332-5RD00-0AB0

Краткое описание:

SIMATIC S7-300, SM 332, EX-МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВЫХОДА 0(4) ...20 MA, ДИАГНОСТИКА, PTB ТЕСТ. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО

Производитель: SIEMENS
Вес: 0.39 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6ES7332-5RD00-0AB0
Напряжения и токи
Напряжение нагрузки L+
Номинальное значение (DC)	24 В
Потребляемый ток
От напряжения нагрузки L+, макс.	180 мA
От внутренней шины контроллера 5 В DC, макс.	80 мA
Потребляемая мощность, типовое значение	4 Вт
Система соединений
Фронтальный соединитель	20-полюсный
Аналоговые выходы
Количество	4
Длина экранированного кабеля, макс.	200 м
Выходное напряжение, защита от короткого замыкания	Есть
Выходное напряжение, ток короткого замыкания, макс.	70 мA
Выходной ток, напряжение холостого хода, макс.	14 В
Выходные параметры, сила тока
от 0 дo 20 мA	Есть
от 4 дo 20 мA	Есть
Соединение актуатора
Для выходного тока 2-проводное соединение	Есть
Параметры цепи нагрузки для обычных зон, не более
Активное сопротивление	500 Ом
Параметры цифро-аналогового преобразования
Время интегрирования/ преобразования
Разрешающая способность, включая переполнение	15 бит
Базовое время преобразования	2.5 мс
Ex(i)-модули
Максимальные значения внешней цепи (на канал)
Емкость внешней цепи C_EXT	850 нФ
Ток короткого замыкания I₀	70 мA
Индуктивность внешней цепи L_EXT	6.6 мГн
Мощность нагрузки Р₀	440 мВт
Выходное напряжение холостого хода	14 В
Подавление помех, погрешности
Рабочая погрешность преобразования
Рабочая погрешность преобразования (во всем температурном диапазоне, по отношению к предельному значению выходного сигнала)	+/- 0,55 %
Базовая погрешность преобразования
Базовая погрешность преобразования (рабочая погрешность преобразования при +25ºC по отношению к предельному значению выходного сигнала)	+/- 0,2 %
Состояния, прерывания, диагностика
Диагностические функции
Считывание диагностической информации	Есть
индикация отказа канала	Есть
Мониторинг обрыва цепи	Есть
Индикация группового отказа	Есть
Потенциалы/ электрическая изоляция
Функции аналогового выхода
Электрическая изоляция, функции аналогового выхода	Есть
Допустимая разность потенциалов
Между выходами и MANA (UCM)	60 В DC / 30 В AC
Между выходами (UCM)	60 В DC / 30 В AC
Стандарты, сертификаты
Тип защиты по EN 50020 (CENELEC)	[EEx ib] IIC
Тип защиты по FM	CL.I, DIV 2, GP A,B,C,D T4
PTB тестовый номер	Ex-96.D.2026X
Размеры и масса
Масса, примерно	280 г

	6ES7328-0AA00-7AA0 SIMATIC S7-300, ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ 32-КАНАЛЬНЫХ МОДУЛЕЙ, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ ПРОВОДНИКИ СЕЧЕНИЕМ 1.3 КВ.ММ 16 AWG, УПАКОВКА ИЗ 5 ШТУК Packaging Quantity (piece): 5
	6ES7392-1AJ00-0AA0 SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
	6ES7392-1AJ00-1AB0 SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК Packaging Quantity (piece): 100

	6ES7392-2AX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2BX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2CX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10
	6ES7392-2DX00-0AA0 SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ Packaging Quantity (piece): 10

	6ES7392-2XX00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7392-2XY00-0AA0 SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК Packaging Quantity (piece): 10
	6ES7393-4AA00-0AA0 SIMATIC S7-300, LK 393, КАБЕЛЬНАЯ ЯЧЕЙКА ДЛЯ EX(I) -МОДУЛЕЙ: ДЛЯ ПОДКЛЮЧЕНИЯ ИСКРОБЕЗОПАСНЫХ ЦЕПЕЙ ПИТАНИЯ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ МОДУЛЯ, УПАКОВКА ИЗ 5 ШТУК Packaging Quantity (piece): 5

6ES7998-8XC01-8YE0

КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET

Обзор

Модули вывода аналоговых сигналов для управления оборудованием, расположенным в зонах повышенной опасности (Ex-зонах).
Для подключения искробезопасных цепей без использования внешнего разделительного барьера.

Область применения

Ex-модули вывода аналоговых сигналов предназначены для цифро-аналогового преобразования внутренних цифровых величин контроллера и формирования аналоговых сигналов управления аппаратурой и оборудованием, расположенным в зонах повышенной опасности (Ex-зонах).

Дизайн

Ex-модули вывода аналоговых сигналов характеризуются следующими показателями:

Компактное исполнение;
прочный пластиковый корпус, на котором расположены:
- красный светодиод индикации обобщенного сигнала отказа;
- по одному красному светодиоду на канал для индикации отказов или ошибок;
- отсек с разъемом для установки фронтального соединителя и размещения кабельной ячейки, закрытый защитной крышкой;
- паз на защитной дверце для установки этикетки с маркировкой внешних цепей модуля.
Простота установки:
Модуль устанавливается на стандартную профильную шину DIN и соединяется с соседними модулями с помощью шинных соединителей. Шинный соединитель входит в комплект поставки каждого модуля. В станциях ET 200M Ex-модули могут устанавливаться на активные шинные соединители.
Удобное подключение внешних цепей:
Все внешние цепи подключаются к фронтальному соединителю модуля. При первой установке на модуль автоматически выполняется операция механического кодирования фронтального соединителя. В дальнейшем фронтальный соединитель может устанавливаться только на модули такого же типа. Наличие фронтального соединителя позволяет производить замену модулей без демонтажа внешних цепей. Фронтальный соединитель оснащен барьером для разделения цепей питания =24 В и сигнальных цепей.

Функции

Модули вывода аналоговых сигналов Ex-исполнения выполняют цифро-аналоговое преобразование внутренних цифровых величин контроллера и формируют выходные аналоговые сигналы, используемые для управления оборудованием, установленным в Ex-зонах.
