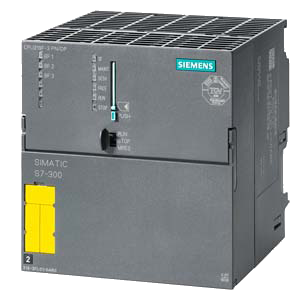

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.2

Проектирование:

• пакет программирования

STEP7 V 5.5 или выше, Distributed Safety от V5.4 SP4 и выше

Напряжение питания

=24 В

Есть

Потребляемый ток

Номинальный потребляемый ток

1 250 мА

Потребляемый ток (без нагрузки), типовое значение

500 мА

Импульсный ток включения, типовое значение

4 A

I²t

1.2 A²·с

Потери мощности

Типовое значение

14 Вт

Память

Рабочая память:

• встроенная

2 560 Кбайт

• расширение

Нет

• энергонезависимая область памяти для сохранения блоков данных

700 Кбайт

Загружаемая память:

• вид

Съемная микрокарта памяти (ММС)

• емкость, не более

8 Мбайт

• сохранение данных в ММС, не менее

10 лет

Сохранение данных при перебоях в питании:

• поддержка

Есть

• без буферной батареи

Есть

Время выполнения, не менее

Логических операций

0.004 мкс

Операций со словами

0.01 мкс

Математических операций с фиксированной точкой

0.01 мкс

Математических операций с плавающей точкой

0.04 мкс

Программные блоки CPU

Общее количество блоков

4 096; (DB, FC, FB); максимальное количество загружаемых блоков может быть снижено за счет использования ММС

Блоки данных (DB):

• количество, не более

4 096; диапазон номеров: 1 ... 16000

• размер, не более

64 Кбайт

Функциональные блоки (FB):

• количество, не более

4 096; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Функции (FC):

• количество, не более

4 096; диапазон номеров: 0 ... 7999

• размер, не более

64 Кбайт

Организационные блоки (OB):

• размер, не более

64 Кбайт

Глубина вложения блоков:

• на приоритетный класс

16

• дополнительно для OB обработки ошибок

4

Счетчики и таймеры

S7 счетчики:

• количество

2 048

• сохраняющие состояния при перебоях в питании:

• настройка

Есть, 0 ... 2 047

• по умолчанию

С 0 ... С 7

• диапазон счета:

• настройка

Есть, 0 ... 999

IEC счетчики:

• наличие

Есть

• тип

SFB

• количество

Ограничивается только объемом RAM

S7 таймеры:

• количество

2 048

• сохраняющие состояния при перебоях в питании:

• настройка

Есть, 0 ... 2 047

• по умолчанию

Нет

• диапазон выдержек времени

• настройка

Есть, 10 мс ... 9 990 с

IEC таймеры

• наличие

Есть

• тип

SFB

• количество

Ограничивается только объемом RAM

Область памяти данных

Суммарный объем энергонезависимой памяти

700 Кбайт

Флаги:

• количество, не более

8 192 байта

•  сохраняющие состояния при перебоях в питании, настройка

Ест; MB 0 ... MB 8191

• сохраняющие состояния при перебоях в питании, по умолчанию

MB 0 ... MB 15

• количество тактовых битов

8; 1 байт в памяти

Блоки данных:

• настройка свойства энергонезависимости

Есть; в свойствах DB

• по умолчанию

Есть

Объем локальных данных:

• на приоритетный класс, не более

32 768 байт; до 2048 байт на блок

Адресное пространство

Адресное пространство ввода/вывода:

• для входов

8 192 байта

• для выходов

8 192 байта

• из них в системе распределенного ввода/вывода:

• для входов

8 192 байта

• для выходов

8 192 байта

Область отображения ввода/вывода:

• для входов, настраивается

8 192 байта

• для выходов, настраивается

8 192 байта

• для входов, по умолчанию

256 байт

• для выходов, по умолчанию

256 байт

Количество подобластей отображения процесса:

• количество подобластей, не более

1; при использовании PROFINET IO объем данных пользователя ограничен 1600 байтами

Количество дискретных каналов:

• ввода

65 536

• вывода

65 536

• ввода в системе локального ввода/вывода

1 024

• вывода в системе локального ввода/вывода

1 024

Количество аналоговых каналов:

• ввода

4 096

• вывода

4 096

• ввода в системе локального ввода/ вывода

256

• вывода в системе локального ввода/вывода

256

Аппаратная конфигурация

Количество монтажных стоек контроллера, не более

4

Количество модулей (SM, FM, CP) на монтажную стойку, не более

8

Количество ведущих DP устройств:

• встроенных

2

• через коммуникационные процессоры

4

Рекомендуемое количество функциональных и коммуникационных модулей на систему:

• функциональных модулей (FM)

8

• коммуникационных процессоров (PtP соединения)

8

• коммуникационных процессоров (LAN)

10

Дата и время

Часы:

• аппаратные часы реального времени

Есть

• защита от перебоев в питании и синхронизация

Есть

• отклонение времени за сутки, не более

10 с; типовое значение: 2 с

• продолжительность хода часов после отключения питания

6 недель при 40 °C

• реакция на включение питания

Продолжение отсчета времени

• реакция на отключение питания

Продолжение отсчета времени в течение допустимой продолжительности хода часов после отключения питания

Счетчики моточасов:

• количество

4

• нумерация

0 ... 3

• диапазон счета

0 ... 2³¹ часов (при использовании SFC 101)

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

• поддержка синхронизации

Есть

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через DP, ведущее устройство

Есть; синхронизация часов ведомых DP устройств

• через DP, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Есть

• через Ethernet на базе протокола NTP

Есть; в режиме клиента

Интерфейсы

Количество USB интерфейсов

0

1-й интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

150 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

• PtP соединения

Нет

MPI:

• сервисы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• обмен глобальными данными

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет; только через коммуникационные процессоры и загружаемые FB

• S7 функции связи в режиме сервера

Есть

• скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Есть; только I блоки

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть

• поддержка функций равного удаления

Есть

• изохронный режим

Нет

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть

• количество одновременно активируемых/ деактивируемых DP устройств, не более

8

• непосредственный обмен данными между ведомыми DP устройствами

Есть; в режиме подписчика

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное пространство:

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем данных на ведомое DP устройство:

• для ввода, не более

244 байта

• для вывода, не более

244 байта

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть; конфигурирование только односторонних соединений

• непосредственный объем данными между ведомыми DP устройствами

Есть

• DPV1

Нет

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть; только при пассивном состоянии интерфейса

• Память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• Количество адресных областей, не более

32

• Объем данных пользователя на область, не более

32 байта

2-й интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• MPI

Нет

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

• контроллер PROFINET IO

Нет

• прибор PROFINET IO

Нет

• PROFINET CBA

Нет

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Есть; только I блоки

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть; конфигурируются только односторонние соединения

• поддержка функций равного удаления

Есть

• изохронный режим

Есть; OB 61 - только для сети PROFIBUS DP или PROFINET IO (но не одновременно)

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть

• количество одновременно активируемых/ деактивируемых DP устройств, не более

8

• непосредственный обмен данными между ведомыми DP устройствами

Есть; как подписчик

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное пространство, не более

• для ввода

8 Кбайт

• для вывода

8 Кбайт

• объем данных пользователя на ведомое DP устройство, не более

• для ввода

244 байта

• для вывода

244 байта

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть

• S7 функции связи в режиме клиента

Нет

• S7 функции связи в режиме сервера

Есть; конфигурируются только односторонние соединения

• непосредственный обмен данными между ведомыми DP устройствами

Есть

• DPV1

Нет

• GSD файл

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть; только при пассивном состоянии интерфейса

• память приемопередатчика:

• для ввода

244 байта

• для вывода

244 байта

• количество адресных областей, не более

32

• объем данных пользователя на область, не более

32 байта

3-й интерфейс

Тип интерфейса

PROFINET

Физический уровень

Ethernet RJ45

Гальваническое разделение цепей

Есть

Встроенный коммутатор

Есть

Количество портов

2

Автоматическое определение скорости обмена данными в сети

Есть; 10/100 Мбит/с

Автоматическая настройка

Есть

Автоматическая кроссировка подключаемых кабелей

Есть

Реконфигурирование поврежденной кольцевой сети:

• поддержка

Есть

• типовое время реконфигурирования

200 мс; PROFINET MRP

• количество станций в кольце, не более

50

Изменение IP адресов во время работы

Есть

Функции:

• MPI

Нет

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• контроллер PROFINET IO

Есть; с одновременной поддержкой функций интеллектуального прибора (I-Device)

• прибор PROFINET IO

Есть; с одновременной поддержкой функций интеллектуального прибора (I-Device)

• PROFINET CBA

Есть

Контроллер PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 функции связи

Есть; с загружаемыми FB, до 16 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Есть; OB 61 - с поддержкой в сети PROFIBUS DP или PROFINET IO (но не одновременно)

• открытый обмен данными через IE

Есть; через TCP/IP, ISO on TCP и UDP

• скорость обмена данными, не более

100 Мбит/с

• количество подключаемых приборов ввода/ вывода, не более

256

• количество приборов ввода/ вывода с поддержкой обмена данными в режиме RT, не более

256

• из них в одной линии, не более

256

• количество приборов ввода/ вывода с поддержкой обмена данными в режиме IRT высокой гибкости

256

• из них в одной линии, не более

61

• количество приборов ввода/ вывода с поддержкой обмена данными в режиме IRT высокой производительности

64

• из них в одной линии, не более

64

• поддержка общих приборов

Есть

• приоритетный запуск приборов

Есть

• количество приборов ввода/ вывода, не более

32

• активация/ деактивация приборов ввода/ вывода

Есть

• количество одновременно активируемых/ деактивируемых приборов ввода/ вывода, не более

8

• замена приборов ввода/ вывода во время работы (порт партнера)

Есть

• количество приборов ввода/ вывода на инструмент, не более

8

• замена приборов без съемных носителей данных

Есть

• период следования тактовых импульсов

250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не поддерживается в режиме IRT высокой гибкости)

• время обновления данных

250 мкс ... 512 мс (зависит от режима работы, см. руководство "S7-300 CPU 31xC and CPU 31x, Technical Data")

• адресное пространство, не более:

• для ввода

8 Кбайт

• для вывода

8 Кбайт

• объем данных пользователя на адресную область, не более

• передается за один цикл выполнения программы, не более

1 024 байта

Прибор PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• маршрутизация

Есть

• S7 функции связи

Есть; с загружаемыми FB, до 16 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Нет

• открытый обмен данными через IE

Есть; через TCP/IP, ISO on TCP и UDP

• поддержка режима IRT

Есть

• поддержка протокола PROFIenergy

Есть; с SFB 73 / 74, подготовленными для загружаемых FB поддержки протокола PROFIenergy для интеллектуальных приборов ввода/ вывода I-Device

• поддержка общих приборов ввода/ вывода

Есть

• количество контроллеров ввода/ вывода на один общий прибор ввода/ вывода, не более

2

• память приемопередатчика, не более:

• для ввода

1 440 байт; на контроллер ввода/ вывода с общим прибором ввода/ вывода

• для вывода

1 440 байт; на контроллер ввода/ вывода с общим прибором ввода/ вывода

• субмодули:

• количество, не более

64

• объем данных пользователя на субмодуль, не более

1 024 байта

Открытый обмен данными через IE:

• поддержка

Есть

• количество соединений, не более

32

• локальные номера портов, используемых системой

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

• поддержка функций контроля активности соединений

Есть

Изохронный режим

Поддержка изохронного режима

Есть; через 2-й интерфейс PROFIBUS DP или через интерфейс PROFINET

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

• поддержка

Есть

• количество сквозных пакетов GD, не более

8

• количество пакетов GD, не более

8

• количество передаваемых пакетов GD, не более

8

• количество принимаемых пакетов GD, не более

8

• размер пакета GD, не более

22 байт

• размер пакета консистентных GD, не более

22 байт

Базовые функции S7 связи:

• поддержка

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных на задание, не более

76 байт; 76 байт (для X_SEND или X_RCV); 64 байта (для X_PUT или X_GET в режиме сервера)

S7 функции связи:

• поддержка

Есть

• в режиме сервера

Есть

• в режиме клиента

Есть; через встроенный интерфейс PROFINET и загружаемые FB или через CP и загружаемые FB

• объем данных на задание, не более

См. интерактивную помощь в STEP 7 (общие параметры SFB/FB и SFC/FC для S7 функций связи)

Функции S5-совместимой связи:

• поддержка

Есть; через CP и загружаемые FC

Открытый обмен данными через IE:

• TCP/IP

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• объем данных для соединений типа 01H, не более

1 460 байт

• объем данных для соединений типа 11H, не более

32 768 байт

• поддержка нескольких пассивных соединений на порт

Есть

• ISO-on-TCP (RFC1006)

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• объем данных, не более

32 768 байт

• UDP

Есть; через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• объем данных, не более

1 472 байта

Web сервер:

• поддержка

Есть

• количество HTTP клиентов

5

• определяемые пользователем Web страницы

Есть

PROFINET CBA (при заданной коммуникационной нагрузке):

• заданная коммуникационная нагрузка на CPU

20 %

• количество удаленных партнеров по связи

32

• количество функций, ведущий/ведомый

50

• общее количество соединений ведущий/ ведомый

3 000

• объем данных для всех входящих соединений ведущий/ ведомый, не более

24 000 байт

• объем данных для всех исходящих соединений ведущий/ ведомый, не более.

24 000 байт

• количество внутренних соединений в приборах и соединений через PROFIBUS

1 000

• объем данных для внутренних соединений в приборах и соединений через PROFIBUS, не более

8 000 байт

• объем данных на соединение, не более

1 400 байт

• удаленные соединения с асинхронным обменом данными:

• период обновления данных, не менее

200 мс

• количество входящих соединений

100

• количество исходящих соединений

100

• объем данных на все входящие соединения, не более

3 200 байт

• объем данных на все исходящие соединения, не более

3 200 байт

• объем данных на соединение, не более

1 400 байт

• удаленные соединения с циклическим обменом данными:

• период обновления данных, не менее

1 мс

• количество входящих соединений

300

• количество исходящих соединений

300

• объем данных на все входящие соединения, не более

4 800 байт

• объем данных на все исходящие соединения, не более

4 800 байт

• объем данных на соединение, не более

450 байт

• асинхронный обмен HMI переменными через PROFINET:

• количество станций, регистрирующих HMI переменные (PN OPC/iMap)

3; 2x PN OPC/1x iMap

• время обновления HMI переменных

500 мс

• количество HMI переменных

600

• объем данных для всех HMI переменных, не более

9 600 байт

• функции PROFIBUS proxy:

• поддержка

Есть

• количество подключаемых PROFIBUS приборов

32

• объем данных на соединение, не более

240 байт; зависит от типа ведомого прибора

Количество соединений:

• общее

32

• количество экземпляров, не более

32

• используемых для маршрутизации

X1 в режиме MPI: до 10; X1 в режиме ведущего DP устройства: до 24; X1 в режиме ведомого DP устройства (при активном состоянии интерфейса): до 14; X2 в режиме ведущего DP устройства: до 24; X2 в режиме ведомого DP устройства (при активном состоянии интерфейса): до 14; X3 в режиме PROFINET: до 48

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

32; зависит от сконфигурированных соединений для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки

Отображение состояний/ управление:

• отображение состояний/ управление переменными

Есть

• переменные

Входы, выходы, флаги, блоки данных, содержимое таймеров и счетчиков

• количество переменных, не более

30

• из них для отображения состояний, не более

30

• из них с управлением состояниями, не более

14

Принудительная установка:

• поддержка

Есть

• переменные

Входы, выходы

• количество переменных, не более

10

Блоки состояний

Есть; одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания программы

4

Буфер диагностических сообщений:

• количество записей на буфер, не более

500

• настройка

Нет

• из них с защитой от перебоев в питании

100

• количество считываемых записей в режиме RUN

• настройка

Есть; 10 ... 499

• по умолчанию

10

Условия эксплуатации

Диапазон рабочих температур

0 ...  60 °C

Конфигурирование

• языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

• набор команд

См. руководство

• глубина вложения скобок

8

Защита ноу-хау:

• парольная защита

Есть

• кодирование программных блоков

Есть; с S7 блоком Privacy

Габариты

Ширина

120 мм

Высота

125 мм

Глубина

130 мм

Масса

Масса, приблизительно

1 250 г
