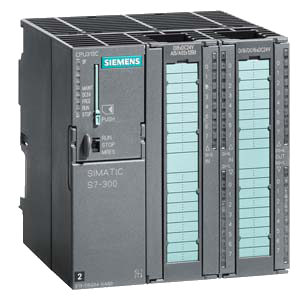

Общие сведения

Версия аппаратуры

01

Версия встроенного программного обеспечения

V3.3

Напряжение питания

Номинальное значение

=24 В

Нижний допустимый предел

=19.2 В

Верхний допустимый предел

=28.8 В

Допустимый перерыв в питании:

• длительность перерыва в питании

5 мс

• период повторения, не менее

1 с

Дискретные входы:

• напряжение питания L+:

• номинальное значение

=24 В

• защита от неправильной полярности напряжения

Есть

Дискретные выходы:

• напряжение питания L+:

• номинальное значение

=24 В

• защита от неправильной полярности напряжения

Нет

Входной ток

Потребляемый ток, номинальное значение

650 мА

Потребляемый ток (без нагрузки), типовое значение

150 мА

Импульсный ток включения, типовое значение

5 A

I²t

0.7 A²·с

Дискретные входы:

• из цепи питания L+ (без нагрузки), не более

80 мА

Дискретные выходы:

• из цепи питания L+, не более

50 мА

Потери мощности

Типовое значение

12 Вт

Память

Тип памяти

Зависит от области памяти

Рабочая память (RAM):

• встроенная

128 кбайт

• расширение

Нет

• объем энергонезависимой памяти для сохранения блоков данных при перебоях в питании CPU

64 кбайт

Загрузочная память:

• съемная карта памяти (MMC)

Есть

• емкость MMC, не более

8 Мбайт

• время хранения данных, не менее

10 лет

Резервное копирование:

• наличие

Есть

• без батареи

Есть; программа и данные

Время выполнения операций

Логических операций, типовое значение

0.07 мкс

Операций со словами, типовое значение

0.15 мкс

Математических операций с фиксированной точкой, типовое значение

0.2 мкс

Математических операций с плавающей точкой, типовое значение

0.72 мкс

Программные блоки CPU

Общее количество блоков

1 024; (DB, FC, FB); максимальное количество загружаемых блоков может быть снижено за счет использования ММС

Блоки данных DB:

• количество, не более

1 024, диапазон номеров: 1 ... 16000

• размер, не более

64 кбайт

Функциональные блоки FB:

• количество, не более

1 024, диапазон номеров: 0 ... 7999

• размер, не более

64 кбайт

Функции FC:

• количество, не более

1 024; диапазон номеров: 0 ... 7999

• размер, не более

64 кбайт

Организационные блоки OB:

• описание

См. список инструкций

• размер, не более

64 кбайт

• количество OB свободных циклов выполнения программы

1

• количество OB обработки аварийных прерываний по времени

1

• количество OB обработки аварийных прерываний по задержке

2

• количество OB обработки прерываний по времени

4

• количество OB обработки аппаратных прерываний

1

• количество OB обработки запуска

1

• количество OB обработки асинхронных ошибок

4

• количество OB обработки синхронных ошибок

2

Глубина вложения блоков:

• на приоритетный класс

16

• дополнительно с OB обработки ошибок

4

Счетчики и таймеры

S7 счетчики:

• количество

256

• с сохранением состояний при перебоях в питании:

• настройка

Есть

• нижний предел

0

• верхний предел

255

• по умолчанию

C 0 ... C 7

• диапазон счета:

• нижний предел

0

• верхний предел

999

IEC счетчики:

• наличие

Есть

• тип

SFB

• количество

Ограничено только объемом RAM

S7 таймеры:

• количество

256

• с сохранением состояний при перебоях в питании:

• настройка

Есть

• нижний предел

0

• верхний предел

255

• по умолчанию

Нет

• диапазон выдержек времени:

• нижний предел

10 мс

• верхний предел

9 990 с

IEC таймеры:

• наличие

Есть

• тип

SFB

• количество

Ограничено только объемом RAM

Область памяти данных

Энергонезависимая область памяти данных, не более

64 кбайт

Флаги:

• количество, не более

256 байт

• с сохранением состояний при перебоях в питании, настройка

Есть; MB 0 ... MB 255

• с сохранением состояний при перебоях в питании, по умолчанию

MB 0 ... MB 15

• количество тактовых битов

8; 1 байт памяти

Блоки данных:

• количество, не более

1 024; диапазон номеров: 1 ... 16000

• размер, не более

64 кбайт

• с сохранением состояний при перебоях в питании, настройка

Есть; через свойство энергонезависимости блока данных DB

• с сохранением состояний при перебоях в питании, по умолчанию

Есть

Локальные данные:

• на приоритетный класс

32 кбайт; до 2048 байт на блок

Адресное пространство

Адресное пространство ввода/ вывода:

• для ввода

1 024 байт

• для вывода

1 024 байт

• из них в системе распределенного ввода/ вывода:

• для ввода

Нет

• для вывода

для ввода

Область отображения процесса:

• для ввода

1 024 байт

• для вывода

1 024 байт

• для ввода, настройка

1 024 байт

• для вывода, настройка

1 024 байт

• для ввода, по умолчанию

128 байт

• для вывода, по умолчанию

128 байт

• адреса встроенных каналов, заданные по умолчанию:

• дискретные входы

124.0 ... 126.7

• дискретные выходы

124.0 ... 125.7

• аналоговые входы

752 ... 761

• аналоговые выходы

752 ... 755

Количество дискретных каналов:

• ввода

1 016

• вывода

1 008

• ввода в системе локального ввода/ вывода

1 016

• вывода в системе локального ввода/ вывода

1 008

Количество аналоговых каналов:

• ввода

253

• вывода

250

• ввода в системе локального ввода/ вывода

253

• вывода в системе локального ввода/ вывода

250

Аппаратная конфигурация

Количество стоек расширения, не более

3

Количество ведущих DP устройств:

• встроенных

Нет

• через CP

4

Рекомендуемое количество функциональных (FM) и коммуникационных (CP) модулей на систему:

• FM

8

• CP, (point-to-point - точка к точке)

8

• CP, LAN

6

Монтажные стойки:

• количество монтажных стоек на контроллер, не более

4

• количество модулей SM/ FM/ CP на монтажную стойку

8; в монтажной стойке 3 не более 7

Функции времени

Часы:

• аппаратные часы реального времени

Есть

• защита батареей и синхронизация

Есть

• отклонение хода за сутки, не более

10 с; типовое значение: 2 с

• запас хода после отключения питания

6 недель при температуре 40 °C

• реакция на включение питания

Продолжение хода

• реакция на отключение питания

Продолжение хода в течение допустимого времени запаса хода

Счетчик моточасов:

• количество

1

• диапазон номеров

0

• диапазон счета

0 ... 2³¹ часов (при использовании SFC 101)

• разрешение

1 час

• сохранение содержимого при перебоях в питании

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

• поддержка

Есть

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Нет

Встроенные дискретные входы

Количество дискретных входов:

24

• используемое технологическими функциями

12

Количество встроенных каналов (DI)

24

Входная характеристика типа 1 по стандарту IEC 61131

Есть

Количество одновременно контролируемых входов:

• горизонтальная установка:

• до 40 °C, не более

24

• до 60 °C, не более

12

• вертикальная установка:

• до 40 °C, не более

12

Входное напряжение:

• номинальное значение

=24 В

• сигнала низкого уровня

-3 ... +5 В

• сигнала высокого уровня

15 ... 30 В

Входной ток:

• сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном входном напряжении:

• для стандартных входов:

• настройка

Есть; 0.1 / 0.3 / 3 / 15 мс (Допускается выполнять реконфигурирование во время работы. Новые параметры вступают в силу после завершения следующего цикла фильтрации.)

• номинальное значение

3 мс

• для входов счета/ технологических функций:

• время переключения от низкого уровня к высокому, не более

16 мкс; минимальная ширина/ пауза между импульсами при максимальной частоте счета

Длина кабеля, не более:

• экранированного

1 000 м

• обычного

600 м

• для входов технологических функций:

• экранированного

100 м; при максимальной частоте счета

• обычного

Использование не допускается

• для стандартных входов:

• экранированного

1 000 м

• обычного

600 м

Встроенные дискретные выходы

Количество дискретных выходов:

16

• из них скоростных

4; замечание: скоростные выходы не могут включаться на параллельную работу

Количество встроенных каналов (DO)

16

Защита от коротких замыканий:

Есть; электронная, тактируемая

• порог срабатывания защиты, типовое значение

1 A

Ограничение коммутационных перенапряжений до уровня

L+ (-48 В)

Подключение дискретного входа в качестве нагрузки

Возможно

Коммутационная способность выхода:

• при ламповой нагрузке, не более

5 Вт

Сопротивление нагрузки:

• нижний предел

48 Ом

• верхний предел

4 кОм

Выходное напряжение:

• сигнала высокого уровня, не менее

L+ (-0.8 В)

Выходной ток:

• сигнала высокого уровня, номинальное значение

500 мА

• сигнала высокого уровня, минимальное значение

5 мА

• сигнала высокого уровня, максимальное значение

0.6 A

• сигнала низкого уровня, не более

0.5 мА

Параллельное включение 2 выходов:

• для увеличения выходной мощности

Нет

• для резервированного управления нагрузкой

Есть

Частота переключения выхода, не более:

• при активной нагрузке

100 Гц

• при индуктивной нагрузке

0.5 Гц

• при ламповой нагрузке

100 Гц

• скоростных выходов при активной нагрузке

2.5 кГц

Суммарный ток группы выходов:

• горизонтальная установка:

• до 40 °C, не более

3 A

• до 60 °C, не более

2 A

• вертикальная установка:

• до 40 °C, не более

2 A

Длина кабеля, не более:

• экранированного

1 000 м

• обычного

600 м

Встроенные аналоговые входы

Количество аналоговых входов

5

Количество встроенных каналов (AI)

5; 4 x ток/ напряжение, 1 x сопротивление

Количество аналоговых входов для измерения силы тока/ напряжения

4

Количество аналоговых входов для измерения сопротивления/ температуры с помощью термометров сопротивления

1

Допустимое входное напряжение для каналов силы тока, не более

5 В

Допустимое входное напряжение для каналов измерения напряжения, не более

30 В; постоянно

Допустимый входной ток для каналов измерения напряжения, не более

0.5 мА

Допустимый входной ток для каналов измерения силы тока, не более

50 мА; постоянно

Выбираемые единицы измерения температуры

°C/ °F/ K

Диапазоны измерений:

• напряжения

Есть; ±10 В / 100 кОм; 0 ... 10 В / 100 кОм

• силы тока

Есть; ±20 мА / 100 Ом; 0 ... 20 мА / 100 Ом; 4 ... 20 мА / 100 Ом

• температуры с помощью термометров сопротивления

Есть; Pt 100 / 10 МОм

• сопротивления

Есть; 0 ... 600 Ом / 10 МОм

Диапазоны измерения напряжения/ входное сопротивление канала:

• 0 ... +10 В

Есть

• входное сопротивление канала 0 ... 10 В

100 кОм

Диапазоны измерения силы тока/ входное сопротивление канала:

• 0 ... 20 мА

Есть

• входное сопротивление канала 0 ... 20 мА

100 Ом

• -20 ... +20 мА

Есть

• входное сопротивление канала -20 ... +20 мА

100 Ом

• 4 ... 20 мА

Есть

• входное сопротивление канала 4 ... 20 мА

100 Ом

Диапазоны измерения температуры/ входное сопротивление канала:

• Pt 100

Есть

• входное сопротивление канала Pt 100

10 МОм

Измерение сопротивления:

• напряжение без нагрузки, типовое значение

3.3 В

• измерительный ток, типовое значение

1,25 мА

• 0 ... 600 Ом

Есть

• входное сопротивление канала 0 ... 600 Ом

10 МОм

Термопары (TC):

• температурная компенсация:

• настройка

Нет

Линеаризация характеристик:

• настройка

Есть; программная

• для термометра сопротивления

Pt 100

Длина кабеля, не более:

• экранированного

100 м

Встроенные аналоговые выходы

Количество аналоговых выходов

2

Количество встроенных каналов (AO)

2

Выходы напряжения, защита от коротких замыканий

Есть

Выходы напряжения, ток короткого замыкания, не более

55 мА

Выходы силы тока, напряжение без нагрузки, не более

14 В

Выходные диапазоны напряжения:

• 0 ... 10 В

Есть

• -10 ... +10 В

Есть

Выходные диапазоны силы тока:

• 0 ... 20 мА

Есть

• -20 ... +20 мА

Есть

• 4 ... 20 мА

Есть

Схемы подключения исполнительных устройств:

• 2-проводная для каналов напряжения

Есть; без компенсации сопротивления линии

• 4-проводная для каналов напряжения

Нет

• 2-проводная для каналов силы тока

Есть

Параметры нагрузки:

• активное сопротивление для каналов напряжения, не менее

1 кОм

• емкость для каналов напряжения, не более

0.1 мкФ

• активное сопротивление для каналов силы тока, не более

300 Ом

• индуктивность для каналов силы тока, не более

0.1 мГн

Предельные значения силы тока и напряжения, прилагаемых извне:

• каналы напряжения по отношению к M_ANA

16 В; постоянно

• ток для каналов силы тока, не более

50 мА; постоянно

Длина кабеля, не более:

• экранированного

200 м

Аналого-цифровое и цифро-аналоговое преобразование

Принцип измерения

Последовательная аппроксимация

Время интегрирования и преобразования/ разрешение на канал:

• разрешение с учетом знакового разряда, не более

12 бит

• настраиваемое время интегрирования

Есть; 16.6 / 20 мс

• допустимая входная частота, не более

400 Гц

• подавление помех напряжения на частоте f1

60 / 50 Гц

• время преобразования на канал

1 мс

• постоянная времени входного канала

0.38 мс

• базовое время подготовки данных на модуль при разрешенной работе всех каналов

1 мс

Время установки выходного сигнала:

• при активной нагрузке

0.6 мс

• при емкостной нагрузке

1 мс

• при индуктивной нагрузке

0.5 мс

Датчики

Подключаемые датчики:

• напряжения

Есть

• 2-проводные датчики силы тока

Есть; с внешним питанием

• 4-проводные датчики силы тока

Есть

• 2-проводные датчики сопротивления

Есть; без компенсации сопротивления линии

• 3-проводные датчики сопротивления

Нет

• 4-проводные датчики сопротивления

Нет

Дискретные датчики:

• 2-проводные датчики

Есть

• допустимый установившийся ток, не более

1.5 мА

Погрешности измерений

Температурная погрешность по отношению к конечной точке шкалы входного диапазона

±0.006 %/K

Перекрестные наводки между входами, не менее

60 дБ

Повторяемость в установившемся режиме при температуре 25 °C по отношению к конечной точке шкалы входного диапазона

±0.06 %

Выходные пульсации в диапазоне частот от 0 до 50 кГц по отношению к конечной точке шкалы входного диапазона

±0.1 %

Нелинейность по отношению к конечной точке шкалы входного диапазона

±0.15 %

Температурная погрешность по отношению к конечной точке шкалы выходного диапазона

±0.01 %/K

Перекрестные наводки между выходами, не менее

60 дБ

Повторяемость в установившемся режиме при температуре 25 °C по отношению к конечной точке шкалы выходного диапазона

±0.06 %

Рабочая погрешность во всем диапазоне рабочих температур:

• при измерении напряжения по отношению к конечной точке шкалы входного диапазона

±1 %

• при измерении силы тока по отношению к конечной точке шкалы входного диапазона

±1 %

• при измерении сопротивления по отношению к конечной точке шкалы входного диапазона

±1 %

• при формировании сигналов напряжения по отношению к конечной точке шкалы выходного диапазона

±1 %

• при формировании сигналов силы тока по отношению к конечной точке шкалы выходного диапазона

±1 %

Базовая погрешность преобразования (рабочая погрешность при 25 °C):

• при измерении напряжения по отношению к конечной точке шкалы входного диапазона

±0.8 %; нелинейность ±0.06 %

• при измерении силы тока по отношению к конечной точке шкалы входного диапазона

±0.8 %; нелинейность ±0.06 %

• при измерении сопротивления по отношению к конечной точке шкалы входного диапазона

±0.8 %; нелинейность ±0.2%

• при измерении температуры с помощью термометров сопротивления по отношению к конечной точке шкалы входного диапазона

±0.8 %

• при формировании сигналов напряжения по отношению к конечной точке шкалы выходного диапазона

±0.8 %

• при формировании сигналов силы тока по отношению к конечной точке шкалы выходного диапазона

±0.8 %

Подавление помех напряжения на частоте f = n x (f1 ± 1 %), f1 = частота следования помех:

• режим последовательного подавления помех (пиковое значение помехи < значения конечной точки шкалы), не менее

30 дБ

• синфазные помехи, не менее

40 дБ

Интерфейсы

Количество USB интерфейсов

0

Количество параллельных интерфейсов

0

Количество интерфейсов 20 мА (TTY)

0

Количество интерфейсов RS 232

0

Количество интерфейсов RS 422

0

Количество других интерфейсов

0

1-й интерфейс

Тип интерфейса

Встроенный интерфейс RS 485

Физический уровень

RS 485

Изоляция

Нет

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• PtP соединение

Нет

MPI:

• скорость обмена данными, не более

187.5 кбит/с

• сервисы:

• PG/OP функции связи

Есть

• маршрутизация

Нет

• обмен глобальными данными

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть; только сервер, конфигурируются односторонние соединения

• S7 функции связи в режиме клиента

Нет; только через CP с использованием загружаемого FB

• S7 функции связи в режиме сервера

Есть

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен глобальными данными (GD):

• поддержка

Есть

• количество цепей обмена GD, не более

8

• количество пакетов GD, не более

8

• количество передаваемых пакетов GD, не более

8

• количество принимаемых пакетов GD, не более

8

• размер пакета GD, не более

22 байта

• размер консистентного пакета GD, не более

22 байта

Базовые функции S7 связи:

• поддержка

Есть

• объем данным пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт; 76 байт (с X_SEND или X_RCV); 64 байта (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

• поддержка

Есть

• в режиме сервера

Есть

• в режиме клиента

Есть

• объем данных пользователя на задание, не более

180 байт; с PUT/GET

• объем консистентных данных пользователя на задание, не более

240 байт; в режиме сервера

Функции S5-совместимой связи:

• поддержка

Есть; через CP с использованием загружаемой FC

Количество соединений:

• общее

8

• для PG функций связи:

7

• зарезервировано для PG функций связи

1

• настройка для PG функций связи, не менее

1

• настройка для PG функций связи, не более

7

• для OP функций связи:

7

• зарезервировано для OP функций связи

1

• настройка для OP функций связи, не менее

1

• настройка для OP функций связи, не более

7

• для базовых функций S7 связи:

4

• зарезервировано для базовых функций S7 связи

0

• настройка для базовых функций S7 связи, не менее

0

• настройка для базовых функций S7 связи, не более

4

Функции S7 сообщений

Количество станций, регистрирующих S7 сообщения, не более

8; зависит от количества сконфигурированных для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки

Блоки состояний

Есть; до 2 одновременно используемых блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Отображение состояний/ модификация переменных:

• переменные

Есть

• виды переменных

Входы, выходы, флаги, блоки данных, содержимое таймеров и счетчиков

• количество переменных, не более

30

• количество переменных с отображением состояний, не более

30

• количество модифицируемых переменных, не более

14

Форсировка:

• поддержка

Есть

• виды переменных

Входы, выходы

• количество переменных, не более

10

Буфер диагностических сообщений:

• наличие

Есть

• количество записей на буфер, не более

500

• настройка

Нет

• из них с сохранением при исчезновении питания

100; 100 последних сообщений

• количество считываемых записей во время работы, не более:

499

• настройка

Есть; от 10 до 499

• по умолчанию

10

Сервисные данные:

• возможность считывания

Есть

Состояния, прерывания, диагностика

Диагностические светодиоды индикации:

• состояний дискретных входов

Есть; зеленые светодиоды

• состояний дискретных выходов

Есть; зеленые светодиоды

Встроенные функции

Количество счетчиков

3; см. руководство "Technological Functions"

Частота следования импульсов, не более

30 кГц

Измерение частоты следования импульсов

Есть

Количество измерителей частоты

3; до 30 кГц (см. руководство "Technological Functions")

Позиционирование

Нет

Встроенные блоки автоматического регулирования

Есть; PID регулятор (см. руководство "Technological Functions")

PID регулятор

Есть

Количество импульсных выходов

3; импульсная модуляция, до 2.5 кГц (см. руководство "Technological Functions")

Частота следования выходных импульсов, не более

2.5 кГц

Гальваническое разделение цепей

Гальваническое разделение дискретных входов:

• между каналами

Нет

• между каналами и внутренней шиной

Есть

Гальваническое разделение дискретных выходов:

• между каналами одной группы

Нет

• между группами по 8 каналов

Есть

• между каналами и внутренней шиной

Есть

Гальваническое разделение аналоговых входов:

• между каналами

Нет

• между каналами и внутренней шиной

Есть

Гальваническое разделение аналоговых выходов:

• между каналами

Нет

• между каналами и внутренней шиной

Есть

Допустимая разность потенциалов

Между входами и M_ANA (U_CM)

=8 В

Между M_ANA и внутренней точкой M (U_ISO)

=75 В/ ~60 В

Условия эксплуатации

Диапазон рабочих температур:

• нижняя граница

0 °C

• верхняя граница

60 °C

Конфигурирование:

Программное обеспечение конфигурирования:

• STEP 7

Есть; STEP 7 V5.5 + SP1 и выше или STEP 7 V5.3 + SP2 и выше с HSP 203

• STEP 7 Lite

Нет

Программирование:

• набор команд

Смотри список инструкций

• глубина вложения скобок

8

• системные функции (SFC)

Смотри список инструкций

• системные функциональные блоки (SFB)

Смотри список инструкций

• языки программирования

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

Защита ноу-хау:

• парольная защита программы пользователя

Есть

• кодирование программных блоков

Есть; с S7 блоком Privacy

Габариты

Ширина

120 мм

Высота

125 мм

Глубина

130 мм

Масса

Приблизительно

660 г
