Заказной номер

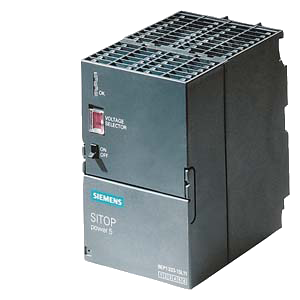

6ES7 305-1BA80-0AA0

Вход

Постоянное напряжение

Номинальное напряжение Vвх ном.

24/48/72/96/110 В DC широкий диапазон

Диапазон напряжений

от 16.8 до 138 В DC

Крутизна всплеска

154 В; 0.1 с

Буферизация перебоев в питающей цепи при Iвых ном

> 10 мс при Vвх. ном.

Номинальная частота в сети питания

-

Номинальный ток Iвх ном

2,7-0,6 A (4-0,9 A)

Предельный ток в импульсе (+250C)

< 20 A, < 10 мс

I²t

< 5 A2с

Встроенный входной предохранитель

6.3 A/250 В (не доступно)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

от 10 A, с характеристикой С

Выход

Регулируемый, гальваническая развязка

Номинальное напряжение Vвых. ном.

24 В DC

Общая устойчивость

± 3 %

Установившаяся компенсация линии

Примерно. 0,2 %

Установившаяся компенсация нагрузки

Примерно. 0,4 %

Остаточная пульсация (переключающая частота примерно 50 kHz)

< 150 mVpp (обычно < 30 mVpp)

Всплески (ширина диапазона примерно 20 MHz)

< 240 mVpp (обычно < 150 mVpp)

Устанавливаемый диапазон

-

Индикатор состояния

Зеленый индикатор для 24 В OK

Реакция на переключение вкл/выкл

Без перерегулирования Vвых (мягкий старт)

Задержка запуска

< 3 с (обычно 70 мс)/ обычно 5 мс

Номинальный выходной ток Iвых ном

2 A (3 A)

Диапазон тока

при + 70 °C

от 0 до 2 A

при + 60 °C (VI > 24 V)

от 0 до 2 A

Динамика V/I для

Короткого замыкания при старте

обычно 9 A для 270 мс

Короткого замыкания при работе

обычно 9 A для 270 мс

Параллельное подключение для повышения мощности

да, 2

Эффективность (КПД)

Эффективность при Vвых ном, I вых ном

Примерно 75%

Потери энергии при Vвых ном, Iвых ном

Примерно 16 Вт (24 Вт)

Регулирование

Динамическая компенсация линии (Vвх ном ± 15%)

± 0.3 % Vвых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

± 2.5 % Vвых

Время коррекции

Шаг нагрузки 50…100 %

< 5 мс (обычно 2.5 мс)

Шаг нагрузки 100…50 %

< 5 мс (обычно 2.5 мс)

Защита и контроль

Выходная защита от перенапряжения

Дополнительная управляющая цепь, выключение при прибл. 30 В, автоперезапуск

Ограничение тока

от 3.3 до 3.9 A

Защита от короткого замыкания

Электронное выключение, авторестарт

Длительное короткое замыкание RMS тока

< 2 A

Индикатор перегрузка/ короткое замыкание

-

Безопасность

Изоляция первичная/ вторичная

Да, SELV выходное напряжение Vвых по EN 60 950 и EN 50 178, зазоры и монтажные расстояния > 5 мм

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA (обычно 0.7 мA)

Испытания TÜV типа

Да

Маркировка CE

Да

UL/CSA одобрение

Да, UL/cUL список (UL 508, CSA 22.2)

FM одобрение

Да

Морской сертификат

Да

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC

Случайные помехи

EN 50 081-2, EN 55 011 Класс A

Ограничение гармоник

Не применяется

Помехоустойчивость

EN 50 082-2, IEC 801-2, -3, -4, -5 , prEN 50 121-3,-2

Рабочие спецификации

Диапазон температуры окружающего воздуха

от - 25 до + 70 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

от - 25 до + 85 °C

Класс влажности

Климатический класс 3K5 согласно EN 60 721, допустимая кратковременная конденсация

Механические характеристики

Клеммы

Входное питание L+1, M1, PE

Винтовые клеммы под толщину от 0.5 до 2.5 mm2 для одножильного/многожильного провода

Выход L+2

2 клеммы под толщину от 0.5 до 2.5 мм2

Выход M2

2 клеммы под толщину от 0.5 до 2.5 мм2

Размеры (W x H x D) в mm

80 x 125 x 120

Вес, приблизит.

0.75 кг

Установка

Быстрая установка на профильную шину S7

Аксессуары

Монтажный адаптер для стандартной профильной шины DIN и силовая перемычка PS-CPU: см. Аксессуары
