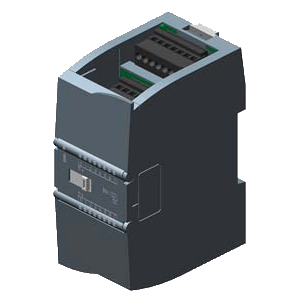

SM1221 16DI; 24VDC

Изделие: 6ES7221-1BH32-0XB0

Краткое описание:

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 16DI, =24 В, ВХОДЫ SINK/SOURCE

Производитель: SIEMENS
Вес: 0.21 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 16DI, =24 В, ВХОДЫ SINK/SOURCE

Номер артикула	6ES7221-1BF32-0XB0	6ES7221-1BH32-0XB0

Обозначение типа продукта
Напряжение питания
Номинальное значение (пост. ток)
● 24 В пост. тока	да	да
Допустимый диапазон, нижний предел (пост. ток)	20,4 V	20,4 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V	28,8 V
Входной ток
из шины на задней стойке 5 В пост. тока, макс.	105 mA	130 mA
Цифровые входы
● из источника напряжения нагрузки L+ (без нагрузки), макс.	4 mA; на канал	4 mA; на канал
Выходное напряжение
Электропитание измерительных преобразователей
● есть	да	да
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1,5 W	2,5 W
Цифровые входы
Число входов	8	16
● по группам для	2	4
Входная характеристика по IEC 61131, тип 1	да	да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс.	8	16
горизонтальное монтажное положение
— до 40 °C, макс.	8	16
— до 50 ℃, макс.	8	16
вертикальное монтажное положение
— до 40 °C, макс.	8	16
Входное напряжение
● Вид входного напряжения	пост. ток	пост. ток
● Номинальное значение (пост. ток)	24 V	24 V
● для сигнала "0"	5 В пост. тока при 1 мА	5 В пост. тока при 1 мА
● для сигнала "1"	15 В пост. тока при 2,5 мА	15 В пост. тока при 2,5 мА
Входной ток
● для сигнала "0", макс. (допустимый ток покоя)	1 mA	1 mA
● для сигнала "1", мин.	2,5 mA	2,5 mA
● для сигнала "1", тип.	4 mA; нормальная	4 mA; нормальная
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое	да ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах	да ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
для входов аварийной сигнализации
— параметрируемое	да	да
Длина провода
● экранированные, макс.	500 m	500 m
● неэкранированные, макс.	300 m	300 m
Цифровые выводы
Вид выходов	0	0
Защита от короткого замыкания	нет	нет
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
● Аварийные сигналы	да	да
● Диагностический сигнал	да	да
Диагностические сообщения
● Диагностические функции	да	да
● Контроль напряжения питания	да	да
Диагностический светодиодный индикатор
● для индикации состояния входов	да	да
● для обслуживания	да	да
● Индикатор состояния цифрового входа (зеленый)	да	да
Гальваническая развязка
Гальваническая развязка цифровых вводов
● между каналами, в блоках для	2	4
Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20	да	да
Стандарты, допуски, сертификаты
Маркировка CE	да	да
Допуск CSA	да	да
cULus	да	да
Допуск FM	да	да
RCM (ранее C-TICK)	да	да
Допуск для судостроения
● Допуск для судостроения		да
Окружающие условия
Свободное падение
● Макс. высота свободного падения (в упаковке)	0,3 m; пять раз, в упаковке к отправке	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● диапазон допустимых значений температуры	От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации
● мин.	-20 °C	-20 °C
● макс.	60 °C	60 °C
● Допустимое изменение температуры	от 5 °C до 55 °C, 3 °C/минута	от 5 °C до 55 °C, 3 °C/минута
Температура хранения/транспортировки
● мин.	-40 °C	-40 °C
● макс.	70 °C	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, мин.	660 hPa	660 hPa
● Хранение/транспортировка, макс.	1 080 hPa	1 080 hPa
Относительная влажность воздуха
● диапазон допустимых значений (без конденсации) при 25 °C	95 %	95 %
Соединения
Требуемый передний штекер	Да	Да
Механические свойства/материалы
Вид корпуса (спереди)
● Пластиковый	да	да
Размеры
Ширина	45 mm	45 mm
Высота	100 mm	100 mm
Глубина	75 mm	75 mm
Массы
Масса, прибл.	170 g	210 g

	6ES7290-6AA30-0XA0 SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M
	6ES7291-1BA30-0XA0 SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, СИГНАЛЬНЫЙ МОДЦЛЬ ШИРИНОЙ 45 ММ (ДЛЯ СИГНАЛЬНОГО МОДУЛЯ ШИРИНОЙ 45 ММ ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ), ПО 6 ШТУКИ КАЖДОЙ Packaging Quantity (piece): 6
	6ES7292-1AG30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ 8/16 КАНАЛЬНЫХ (4 ШТ. С 7 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4

Обзор

Сигнальные модули для увеличения каналов ввода дискретных сигналов, обслуживаемых одним центральным процессором.
Для гибкой адаптации контроллера к требованиям решаемой задачи.
Для последующего увеличения каналов ввода дискретных сигналов существующих систем автоматизации.

Область применения

Модули ввода дискретных сигналов предназначены для ввода входных дискретных сигналов контроллера и преобразования этих сигналов во внутренние логические сигналы, используемые программой центрального процессора.

Применение модулей ввода дискретных сигналов обеспечивает:

Получение оптимальной адаптации:
Смешанное использование различных типов модулей дискретных сигналов позволяет адаптировать контроллер к требованиям решаемой задачи по количеству и виду входных дискретных сигналов. Для этой цели могут использоваться 8-, 16- и 32-канальные сигнальные модули.
Получение высокой гибкости:
При расширении и модернизации существующих систем автоматизации контроллер может дополняться необходимым набором модулей с внесением соответствующих изменений в его программу.

Функции

Сигнальные модули SM 1221 выполняют преобразование внешних входных дискретных сигналов в его внутренние логические сигналы.
