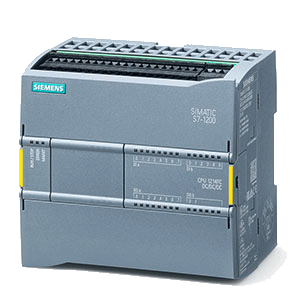

CPU 1214 FC DC/DC/DC

Изделие: 6ES7214-1AF40-0XB0

Краткое описание:

SIMATIC S7-1200F, ОТКАЗОБЕЗОПАСНОЕ КОМПАКТНОЕ ЦПУ CPU 1214 FC DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В; 10 DO =24 В; 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 125 КБ

Производитель: SIEMENS
Вес: 0.44 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Order number	6ES7214-1AF40-0XB0	6ES7214-1HF40-0XB0	6ES7215-1AF40-0XB0	6ES7215-1HF40-0XB0
	CPU 1214 FC, DC/DC/DC, 14DI/10DO/2AI	CPU 1214 FC, DC/DC/RELAY, 14DI/10DO/2AI	CPU 1215 FC, DC/DC/DC, 14DI/10DO/2AI/2AO	CPU 1215 FC, DC/DC/RLY,14DI/10DO/2AI/2AO
Product type designation
General information
Engineering with
●Programming package	STEP 7 V13 SP1 or higher	STEP 7 V13 SP1 or higher	STEP 7 V13 SP1 or higher	STEP 7 V13 SP1 or higher
Supply voltage
Rated value (DC)
● 24 V DC	Yes	Yes	Yes	Yes
Encoder supply
24 V encoder supply
● 24 V	L+ minus 4 V DC min.	L+ minus 4 V DC min.	L+ minus 4 V DC min.	L+ minus 4 V DC min.
Power losses
Power loss, typ.	12 W	12 W	12 W	12 W
Memory
Work memory
● Integrated	125 kbyte	125 kbyte	150 kbyte	150 kbyte
Load memory
● Integrated	4 Mbyte	4 Mbyte	4 Mbyte	4 Mbyte
● Plug-in (SIMATIC Memory Card), max.	with SIMATIC memory card	with SIMATIC memory card	with SIMATIC memory card	with SIMATIC memory card
Backup
● without battery	Yes	Yes	Yes	Yes
CPU processing times
for bit operations, typ.	0.08 µs; / instruction	0.08 µs; / Operation	0.08 µs; / Operation	0.08 µs; / Operation
for word operations, typ.	1.7 µs; / instruction	1.7 µs; / Operation	1.7 µs; / Operation	1.7 µs; / Operation
for floating point arithmetic, typ.	2.3 µs; / Operation	2.3 µs; / Operation	2.3 µs; / Operation	2.3 µs; / Operation
Address area
I/O address area
● Inputs	1 024 byte	1 024 byte	1 024 byte	1 024 byte
● Outputs	1 024 byte	1 024 byte	1 024 byte	1 024 byte
Process image
● Inputs, adjustable	1 024 byte	1 024 byte	1 024 kbyte	1 024 kbyte
● Outputs, adjustable	1 024 byte	1 024 byte	1 024 kbyte	1 024 kbyte
Time of day
Clock
● Hardware clock (real-time clock)	Yes	Yes	Yes	Yes
Digital inputs
Number of digital inputs	14	14	14	14
● of which, inputs usable for technological functions	6; HSC (High Speed Counting)	6; HSC (High Speed Counting)	6; HSC (High Speed Counting)	6; HSC (High Speed Counting)
Digital outputs
Number of digital outputs	10	10; Relays	10	10; Relays
● of which high-speed outputs	4; 100 kHz Pulse Train Output		4; 100 kHz Pulse Train Output
Analog inputs
Integrated channels (AI)	2; 0 to 10 V	2; 0 to 10 V	2; 0 to 10 V	2; 0 to 10 V
Input ranges
● Voltage	Yes; 0 to 10 V	Yes; 0 to 10 V	Yes	Yes
Analog outputs
Integrated channels (AO)			2; 0 to 20 mA	2; 0 to 20 mA
1st interface
Interface type	PROFINET	PROFINET	PROFINET	PROFINET
Physics	Ethernet	Ethernet	Ethernet, 2-port switch, 2*RJ45	Ethernet, 2-port switch, 2*RJ45
Functionality
● PROFINET IO Device	Yes	Yes	Yes	Yes
● PROFINET IO Controller	Yes	Yes	Yes	Yes
Communication functions
S7 communication
● supported	Yes	Yes	Yes	Yes
Open IE communication
● TCP/IP	Yes	Yes	Yes	Yes
● ISO-on-TCP (RFC1006)	Yes	Yes	Yes	Yes
● UDP	Yes	Yes	Yes	Yes
Web server
● supported	Yes	Yes	Yes	Yes
Integrated Functions
Number of counters	6	6	6	6
Counter frequency (counter) max.	100 kHz	100 kHz	100 kHz	100 kHz
Frequency meter	Yes	Yes	Yes	Yes
controlled positioning	Yes	Yes	Yes	Yes
PID controller	Yes	Yes	Yes	Yes
Number of alarm inputs	4	4	4	4
Number of pulse outputs	4	4	4	4
Limit frequency (pulse)	100 kHz		100 kHz
Ambient conditions
Ambient temperature in operation
● Min.	0 °C	0 °C	0 °C	0 °C
● max.	55 °C	55 °C	55 °C	55 °C
Pollutant concentrations
— SO2 at RH < 60% without condensation	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free	S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% condensation-free
Configuration
programming
Programming language
— LAD	Yes; incl. failsafe	Yes; incl. failsafe	Yes; incl. failsafe	Yes; incl. failsafe
— FBD	Yes; incl. failsafe	Yes; incl. failsafe	Yes; incl. failsafe	Yes; incl. failsafe
— SCL	Yes	Yes	Yes	Yes
Dimensions
Width	110 mm	110 mm	130 mm	130 mm
Height	100 mm	100 mm	100 mm	100 mm
Depth	75 mm	75 mm	75 mm	75 mm
Weights
Weight, approx.	415 g	435 g	520 g	530 g

	6ES7212-1HF40-4YB0 SIMATIC S7-1200, СТАРТОВЫЙ КОМПЛЕКТ ОТКАЗОБЕЗОПАСНОЙ (FAIL-SAFE) СИСТЕМЫ, В СОСТАВЕ: ЦПУ CPU 1214 FC DC/DC/RELAY, МОДУЛЬ SM 1226 F-DI 16X 24V DC, МОДУЛЬ SM 1226 F-DQ 4X 24V DC, СИМУЛЯТОР ВХОДОВ, ПО STEP7 BASIC НА CD, STEP7 SAFETY BASIC НА CD, CD С РУКОВОДСТВАМИ, ИНФОРМАЦИОННЫЕ МАТЕРИАЛЫ, СИСТЕМНЫЙ КОНТЕЙНЕР SYSTAINER
	6ES7274-1XH30-0XA0 SIMATIC S7-1200, 14-КАНАЛЬНЫЙ СИМУЛЯТОР-ПЕРЕКЛЮЧАТЕЛЬ ВХОДОВ, ПЕРЕКЛЮЧАТЕЛИ ПОСТОЯННОГО ТОКА
	6ES7290-3AA30-0XA0 SIMATIC S7-1200, RJ45 КОМПЕНСАТОР НАГРУЗКИ, ОДНОПОРТОВЫЙ, 4 ШТУКИ В УПАКОВКЕ Packaging Quantity (piece): 4
	6ES7290-3AB30-0XA0 SIMATIC S7-1200, RJ45 КОМПЕНСАТОР НАГРУЗКИ, ДВУХПОРТОВЫЙ, 4 ШТУКИ В УПАКОВКЕ Packaging Quantity (piece): 4
	6ES7290-6AA30-0XA0 SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M
	6ES7291-1AB30-0XA0 SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, CPU 1214 (CPU 1214 ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ/ ЗАГЛУШКА СИГНАЛЬНОЙ ПЛАТЫ), ПО 4 ШТУКИ КАЖДОЙ Packaging Quantity (piece): 4
	6ES7291-1AC30-0XA0 SIMATIC S7-1200, ЗАПАСНАЯ ЧАСТЬ - НАБОР ДВЕРОК ДЛЯ T CPU 1215C (ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ ДЛЯ CPU 1215C И ЗАГЛУШКА ДЛЯ СИГНАЛЬНОЙ ПЛАТЫ), 4 КОМПЛЕКТА Packaging Quantity (piece): 4
	6ES7292-1AM30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 12 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4
	6ES7292-1AV30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 20 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4
	6ES7292-1BC30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЗОЛОЧЁНЫЙ, ДЛЯ АНАЛОГОВЫХ КАНАЛОВ CPU (4 ШТ. С 3 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4

	6ES7292-1BF30-0XB0 SIMATIC S7-1200, ЗАПАСНАЯ ЧАСТЬ - КЛЕММНЫЙ БЛОК С ПОЗОЛОЧЕННЫМИ КОНТАКТАМИ ДЛЯ АНАЛОГОВЫХ СИГНАЛОВ ВВОДА/ВЫВОДА ДЛЯ CPU 1215C, (4 ШТ. С 6 ВИНТАМИ КАЖДАЯ) Packaging Quantity (piece): 4
	6ES7833-1FA13-0YA5 SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ (F-СИСТЕМ) STEP 7 SAFETY ADVANCED V13, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 PROFESSIONAL V13
	6ES7833-1FB13-0YA5 SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ ОТКАЗОБЕЗОПАСНЫХ СИСТЕМ (F-СИСТЕМ) STEP 7 SAFETY BASIC V13 SP1, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 BASIC V13 SP1, ДЛЯ НАСТРОЙКИ SIMATIC S7-1200F

	6ES7954-8LC02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ
	6ES7954-8LE02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
	6ES7954-8LF02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
	6ES7954-8LL02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
	6ES7954-8LP01-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТ

Обзор

F-CPU программируемых контроллеров SIMATIC S7-1200F разработаны на базе стандартных CPU S7-1200 соответствующих типов. Встроенное программное обеспечение F-CPU расширено поддержкой функций обеспечения безопасности.

Контроллеры S7-1200F могут быть использованы для построения систем обеспечения безопасности, отвечающих требованиям уровня безопасности до SIL 3 по стандарту IEC 61508 и уровня производительности до PL e по стандарту ISO 13849-1.

Программа обеспечения безопасности разрабатывается в среде TIA Portal, дополненной программным обеспечением STEP 7 Safety. Инструментальные средства STEP 7 Safety позволяют выполнять разработку программы обеспечения безопасности на языках LAD и FBD. Для разработки программы обеспечения безопасности используется библиотека специальных программных блоков, сертифицированных TÜV.

Стандартный контроллер с встроенными функциями обеспечения безопасности:
- Удобный набор стандартных функций диагностики для стандартной секции проекта, а также для секции обеспечения безопасности.
- Однородный набор символьных имен, консистентных данных и т.д.
Модульная система с масштабируемой производительностью центральных процессоров и расширяемой системой ввода-вывода:
- Одна среда проектирования для стандартных приложений и приложений обеспечения безопасности.
- Использование в системе локального ввода-вывода смешанного набора стандартных и F модулей.
- Встроенный интерфейс PROFINET с поддержкой функций контроллера или интеллектуального прибора ввода-вывода PROFINET IO.
- Подключение периферийных приборов ввода-вывода стандартного назначения через промышленные сети PROFINET и PROFIBUS.
- F библиотека с набором сертифицированных TÜV программных блоков для разработки F секции программы.
- Разработка F секции программы на языках FBD и LAD.
- Стандартные механизмы компиляции F секции программы.
Одна интегрированная среда проектирования для стандартных и F приложений на базе программируемых контроллеров S7-1200, S7-300/400/1500 и WinAC RTX F:
- STEP 7 Safety Basic для разработки программ CPU 1200 FC.
- STEP 7 Safety Advanced для разработки программ F-CPU всей линейки программируемых контроллеров SIMATIC S7.
Поддержка CPU функций встроенной системной диагностики, как для стандартных, так и для F приложений:
- Однородное отображение диагностической информации в TIA Portal, приборах и системах человеко-машинного интерфейса и в web сервере.
- Обновление сообщений даже после перевода CPU в состояние STOP.
- Функции системной диагностики интегрированы во встроенное программное обеспечение центральных процессоров. Никакие операции по конфигурированию этих функций не нужны.
- Диагностическая информация автоматически обновляется при появлении изменений в конфигурации.
2 компактных F-CPU с масштабируемой производительностью в версиях DC/DC/DC и DC/DC/relay

Параметры	CPU 1214 FC	CPU 1215 FC
Варианты исполнений	DC/DC/DC, DC/DC/relay	DC/DC/DC, DC/DC/relay
Встроенная рабочая память	125 кбайт	150 кбайт
Встроенная загрузочная память	4 Мбайт	4 Мбайт
Карта памяти	SIMATIC memory card (опциональная)	SIMATIC memory card (опциональная)
Встроенные стандартные каналы ввода/ вывода дискретных сигналов	14/10	14/10
Встроенные стандартные каналы ввода аналоговых сигналов	2	2
Встроенные стандартные каналы вывода аналоговых сигналов	-	2
Область отображения процесса	1024 байт для ввода, 1024 байт для вывода	1024 байт для ввода, 1024 байт для вывода
Расширение сигнальными платами	Не более 1	Не более 1
Расширение сигнальными модулями	Не более 8	Не более 8
Расширение коммуникационными модулями	Не более 3	Не более 3

Область применения

SIMATIC S7-1200F находит применение в локальных и распределенных системах автоматизации и обеспечивает поддержку функций обеспечения безопасности на уровне локальной системы ввода-вывода.

Программа контроллера SIMATIC S7-1200F содержит сертифицированные TÜV программные блоки, используемые для реализации функций обеспечения безопасности. Например, функции мониторинга состояний кнопок экстренного отключения питания, защитных дверей и барьеров и т.д.

CPU 1214 FC:
Компактный центральный процессор для стандартных приложений и приложений обеспечения безопасности.
CPU 1215 FC:
Компактный центральный процессор для стандартных приложений и приложений обеспечения безопасности, интерфейс PROFINET которого оснащен встроенным 2-канальным коммутатором.

Дизайн

Механические характеристики
