• Решение задач оперативного управления и мониторинга на уровне производственных машин и установок.
• Сохранение содержимого буфера сообщений, а также данных контроллера WinAC MP при отключении панели без использования буферной батареи.
• Опциональная поддержка функций S7-совместимого программируемого контроллера в сочетании с программным обеспечением WinAC MP 177.
• Опциональное использование пакетов программ SmartAccess и SmartService.
• Сенсорный графический 5.7" TFT дисплей с поддержкой 64k цветов.
• Полный набор встроенных интерфейсов: MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP).

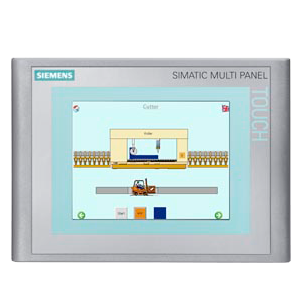

MP 177 6" Touch может поставляться в комплекте с программным обеспечением WinAC MP 177. Для конфигурирования панели необходим WinCC flexible 2008 SP1 Compact, Standard или Advanced.

1) ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
Граничные значения (не более 30 минут в сутки): SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!

• Полная поддержка требований концепции Totally Integrated Automation (TIA):
  повышение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
• Возможность модульного расширения опциональными пакетами программ:
  • WinAC MP 177/Software PLC (программно совместимый с S7-300 PLC)
  • WinCC flexible/SmartAccess для организации обмена данными между различными SIMATIC HMI системами
  • WinCC flexible/SmartService для дистанционного обслуживания машины/ установки через Intranet/Internet
  • WinCC flexible/OPC-Server для организации обмена данными с компьютерными приложениями различных производителей
  • WinCC flexible/ProAgent для селективной и быстрой диагностики сбоев в программе PLC
• Снижение эксплуатационных затрат благодаря:
  • Сохранение резервных копий/восстановление через Ethernet (TCP/IP), MPI, PROFIBUS DP или с помощью стандартных SD карт или USB-Stick
  • системные данные HMI, PLC на стандартной носителе, легкое обслуживание
  • Дистанционная загрузка/ считывание параметров конфигурации и микропрограмм
  • Возможность перезагрузки специфических драйверов для не контроллеров
  • Длительный срок службы дисплея
• Возможность использования во всем мире:
  • 32 языка могут быть сконфигурированы в проекте (включая русский)
  • До 16 языков могут переключаться в онлайн
• Набор стандартных аппаратных и программных интерфейсов:
  • Слот для установки SD/MultiMedia карт для резервного сохранения/востановления или дополнительных интерфейсов
  • Ethernet (TCP/IP) для централизованного хранения данных и управления проектом через Ethernet, а также организации связи с системами автоматизации SIMATIC S7
  • Стандартный Windows формат сохранения данных (CSV) для архивов и рецептур с возможностью использования для их обработки стандартных приложений (например, Microsoft Excel)

Мультипанели могут использоваться в различных применениях в разных отраслях промышленности. Их функциональность может расширена использованием опций, например интеграцией с программным контроллером WinAC MP 2007. Программный  PLC разработан для малых и средних задач автоматизации.

Отсутствие жесткого диска и вентилятора обеспечивает возможность применения в приложениях, накладывающих жесткие ограничения на работу ПК в силу высоких показателей вибрации или запыленности. Управление памятью в панели обеспечивает сохранение всех важных данных контроллера при отключении питания.

• Отображение и редактирование параметров процесса
• Визуализация процесса:
  • Векторная графика (различные линии и поверхности)
  • Динамическое перемещение, скрытие и отображение объектов
  • Растровая графика, гистограммы
  • Просмотр трендов с функциями прокрутки и масштабирования обеспечивает доступ к предыстории и дает возможность гибкой настройки периода отображения. Линия считывания для определения точных значений на трендах и их отображения в табличном виде
  • Обширные библиотеки (библиотека символов SIMATIC HMI)
  • Объекты отображения: бегунок, аналоговый прибор, часы
  • Циклическая обработка функций по таймеру
• Функция мультиплексирования переменных
• Система сообщений
  • Поддержка битовых и аналоговых сообщений (сообщения превышения предела)
  • Статусные и аварийные сообщения с историческим трендом
  • Буфер сообщений сохраняется без батареек даже при выключении панели
  • Предварительно сконфигурированные окно и строка сообщений
• Функции печати (смотри "Рекомендуемые принтеры")
• Динамическое переключение языков в рантайме, включая азиатские и кириллические
• Управление рецептами
  • Использование внутренней и/или внешней карты памяти
  • Экспорт данных рецептов используя стандартный для Windows формат (CSV)
• Функциональность интеграции TIA
  • Коллективное управление данными для PLC и HMI, битовой памяти, входов/выходов, и т.д.
  • Коллективное использование символических имен объектов
  • Система сообщений об ошибках Alarm S для SIMATIC S7 и SIMOTION
  • Функции наблюдения/управления (STATUS VAR/CONTROL VAR) совместно с SIMATIC S7
• Система паролей
  • Идентификация прав пользователя по паролю

Конфигурирование

Конфигурирование панелей осуществляется с использованием программного обеспечения SIMATIC WinCC flexible 2008 Standard или Advanced.

Приложения/опции

• WinAC MP2007 Software PLC for Multi Panels
  • Опция WinAC MP 177 для MP177 (программный контроллер подобный по производительности CPU 313/314)
  • Устройства ввода/вывода могут быть подсоединены по Profibus DP
  • Замечание: для установки программного PLC требуется WinCC flexible 2008 и панель MP177 6" Touch
• Сервисные функции могут быть использованы с опцией SmartService
  • Могут быть использованы для диагностики генерация E-mail и встроенный web server
  • Удаленный контроль панелей SIMATIC HMI используя стандартный Internet Explorer
• Функции Клиент/Сервер с опцией "Sm@rtAccess"
• Удаленное управление и мониторинг с одной SIMATIC HMI системы другой SIMATIC HMI системы
• Общезаводской обмен информацией

Панель MP 177 6" Touch поддерживает разные протоколы и может быть подсоединена к:

• SIMATIC S7-200/-300/-400
• SIMATIC WinAC RTX/Slot PLC
• SIMATIC WinAC MP 2007
• SIMOTION
• SINUMERIK

(опционально с " SINUMERIK HMI copy license WinCC flexible CE"; "SINUMERIK HMI engineering package WinCC flexible" требуется для конфигурирования; для дальнейшей информации смотрите Catalog NC 60)

• PLC других производителей
  • Allen Bradley
  • Mitsubishi
  • LG GLOFA GM
  • Modicon
  • GE-Fanuc
  • Omron
  • Telemecanique Uni-Telway
• Через Ethernet (TCP/IP) к PC более высокого уровня

Замечание:
Дальнейшая информация может быть найдена в разделе "System interfaces".
