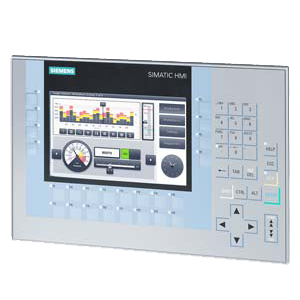

SIMATIC HMI KP700 COMFORT

Изделие: 6AV2124-1GC01-0AX0

Краткое описание:

SIMATIC KP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, УПРАВЛЕНИЕ КЛАВИШАМИ, 7" ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 12 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11

Производитель: SIEMENS
Вес: 2.8 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6AV2124-2DC01-0AX0	6AV2124-0GC01-0AX0	6AV2124-0JC01-0AX0	6AV2124-0MC01-0AX0
Дисплей
Тип дисплея
Разрешение (ШxВ в пикселях)	480 x 272	800 x 480	800 x 480	1280 x 800
Элементы управления
Элементы управления		Сенсорный экран	Сенсорный экран	Сенсорный экран
Подключение мыши/клавиатуры/считывателя штрихкода	USB / USB / USB	USB / USB / USB	USB / USB / USB	USB / USB / USB
Клавиатура
Системные клавиши	0
Цифровой/символьный ввод	Да / Да	Да / Да	Да / Да	Да / Да
Сенсорное управление
Сенсорный экран	аналоговый, резистивный	аналоговый, резистивный	аналоговый, резистивный	аналоговый, резистивный
Блок питания
Блок питания	24 В пост.тока	24 В пост.тока	24 В пост.тока	24 В пост.тока
Номинальный ток	0.13 A	0.5 A	0.75 A	0.85 A
Память
Тип	Flash / RAM	Flash / RAM	Flash / RAM	Flash / RAM
Доступная для пользовательских данных память	4 МБ
Тип сигнализации
Акустический	Гудок
Время
Часы
Тип	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые
Интерфейсы
Карта Multimedia
Интерфейс Industrial Ethernet	1 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)
Протоколы
Протоколы (терминальная связь)
Sm@rtAccess	Да	Да	Да	Да
EMC
Наведенные помехи в соответствии с EN 55 011
Наведенные помехи в соответствии с EN 55 011 (limit class A)	Да
Внешние условия
При работе (вертикальный монтаж)	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C
При работе (макс. угол наклона)	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C
Транспортировки, хранения	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C
макс. относительная влажность	90 %	90 %	90 %	90 %
Монтажное положение	вертикальное	вертикальное	вертикальное	вертикальное
максимально допустимый угол наклона без принудительной вентиляции	+/- 35 °	+/- 35 °	+/- 35 °	+/- 35 °
Передняя панель	IP65	IP65	IP65	IP65
Задняя панель	IP20	IP20	IP20	IP20
Операционные системы
Опеарационная система	Windows CE	Windows CE	Windows CE	Windows CE
Функциональность с WinCC flexible
Количество скриптов Visual Basic Scripts	50	100	100	100
Планировщик заданий	Да	Да	Да	Да
Система помощи	Да	Да	Да	Да
Функции Status/control	с SIMATIC S7	с SIMATIC S7	с SIMATIC S7	с SIMATIC S7
Система сообщений (вкл. буфер и систему подтверждения)
Количество сообщений	2 000	4 000	4 000	4 000
Дискретные сообщения	Да	Да	Да	Да
Аналоговые сообщения	Да	Да	Да	Да
Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания
Рецепты
Количество рецептов	100	300	300	300
Число записей на рецепт	200	500	500	500
Число полей в рецепте	200	1000	1000	1000
Связь с процессом
Количество экранов	500	500	500	500
Переменные	1 024	2 048	2 048	2 048
Граничные значения	Да	Да	Да	Да
Мультиплексирование	Да	Да	Да	Да
Экранные элементы
Текстовые объекты	2,500 текстовых элементов
Графические объекты	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика
динамические объекты	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки
Списки
Текстовые списки	300	500	500	500
Графические списки	100	500	500	500
Библиотеки	Да	Да	Да	Да
Архивирование
количество архивов на проект	10	50	50	50
Количество точек измерения на проект	100	2 048	2 048	2 048
Количество записей на архив	10 000	20 000	20 000	20 000
Формат хранения данных	CSV	CSV	CSV	CSV
Внешняя обработка	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .
Размер архива	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях
Обработка на панели	использование окна трендов	использование окна трендов	использование окна трендов	использование окна трендов
Система безопасности
Число групп пользователей	50	50	50	50
Экспорт паролей	Да	Да	Да	Да
Число уровней прав доступа	32	32	32	32
Поддержка внешних карт
PC card	Нет	Нет	Нет	Нет
CF card	Нет	Нет	Нет	Нет
Multi Media Card	Да	Да	Да	Да
Вывод на печать
Печать	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана
Драйвер принтера	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6
Язык клавиатуры
Язык клавиатуры	US American (English)	US American (English)	US American (English)	US American (English)
Языки
Число интерактивных языков	16	32	32	32
Языки разработки проекта	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
Шрифты	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта
Перенос проекта (upload/download)
Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса
Периферия
Периферийные устройства	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов
Размеры и вес
Корпуса панели (Ш x В)	140 мм x 116 мм	214 мм x 158 мм
Вес
Вес	0.6 кГ	1.4 кГ	1.9 кГ	2.8 кГ

	6AV2124-1DC01-0AX0	6AV2124-1GC01-0AX0	6AV2124-1JC01-0AX0	6AV2124-1MC01-0AX0
Дисплей
Тип дисплея
Разрешение (ШxВ в пикселях)	480 x 272	800 x 480	800 x 480	1280 x 800
Элементы управления
Элементы управления	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура	Мембранная клавиатура
Подключение мыши/клавиатуры/считыватель штрихкодов	USB / USB / USB	USB / USB / USB	USB / USB / USB	USB / USB / USB
Клавиатура
Системные клавиши	28	28	28	28
числовой/символьный ввод	Да / Да	Да / Да	Да / Да	Да / Да
Сенсорное управление
Сенсорный экран	Нет	Нет	Нет	Нет
Блок питания
Блок питания	24 В пост. тока	24 В пост. тока	24 В пост. тока	24 В пост. тока
Номинальный ток	0.13 A	0.5 A	0.75 A	0.85 A
Память
Тип	Flash / RAM	Flash / RAM	Flash / RAM	Flash / RAM
Доступная для пользовательских данных память	4 MБ
Тип сигнализации
Акустический	гудок
Время
Часы
Тип	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые	аппаратные, с батареей, синхронизируемые
Интерфейсы
Multimedia card
интерфейс Industrial Ethernet	1 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)	2 x Ethernet (RJ45)
Протоколы
Протоколы (терминальная связь)
Sm@rtAccess	Да	Да	Да	Да
Внешние условия
в работе (вертикальный монтаж)	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C	от 0 °C до +50 °C
в работе (макс. угол отклонения)	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C	от 0 °C до +40 °C
Транспортировка, хранение	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C	от -20 °C до +60 °C
максимальная относитльная влажность	90 %	90 %	90 %	90 %
Положение монтажа	вертикальное	вертикальное	вертикальное	вертикально
Максимально допустимый угол наклона без принудительной вентиляции	+/- 35 °	+/- 35 °	+/- 35 °	+/- 35 °
Передняя панель	IP65	IP65	IP65	IP65
Задняя сторона	IP20	IP20	IP20	IP20
Операционные системы
Операционная система	Windows CE	Windows CE	Windows CE	Windows CE
Функциональность под WinCC flexible
Количество скриптов Visual Basic	50	100	100	100
Планировщик задач	Да	Да	Да	Да
Справочная система	Да	Да	Да	Да
Функции Status/control	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7	with SIMATIC S7
Система сообщений (вкл. буфер и систему подтверждения)
Количество сообщений	2 000	4 000	4 000	4 000
Битовые сообщения	Да	Да	Да	Да
Аналоговые сообщения	Да	Да	Да	Да
Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания	Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания
Рецепты
Количество рецептов	100	300	300	300
Число записей на рецепт	200	500	500	500
Число полей в рецепте	200	1000	1000	1000
Связь с процессом
Количество экранов	500	500	500	500
Количество переменных	1 024	2 048	2 048	2 048
Граничные значения	Да	Да	Да	Да
Мультиплексирование	Да	Да	Да	Да
Экранные элементы
Текстовые объекты	2,500 текстовых элементов
Графические объекты	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика	Пиксельная и векторная графика
динамические объекты	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки	диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки
Списки
Текстовые списки	300	500	500	500
Графические списки	100	500	500	500
Библиотеки	Да	Да	Да	Да
Архивирование
Число архивов на проект	10	50	50	50
Число точек измерения на проект	100	2 048	2 048	2 048
Число записей на архив	10 000	20 000	20 000	20 000
Формат хранения данных	CSV	CSV	CSV	CSV
Внешняя обработка	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .	может быть считан в MS Excel, MS Access и т.п .
Размер архива	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях	В зависимости от свободной памяти на внешних носителях
Обработка на панели	использование окна трендов	использование окна трендов	использование окна трендов	использование окна трендов
Система безопасности
Число групп пользователей	50	50	50	50
Экспорт паролей	Да	Да	Да	Да
Число уровней прав доступа	32	32	32	32
Поддержка внешних карт
PC card	Нет	Нет	Нет	Нет
CF card	Нет	Нет	Нет	Нет
Multi Media Card	Да	Да	Да	Да
Вывод на печать
Печать	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана	Сообщений, отчетов, цветная печать, копии экрана
Драйвер печати	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6	ESC/P2, PCL3/PCL6
Язык клавиатуры
Язык клавиатуры	Английский	Английский	Английский	Английский
Языки
Число интерактивных языков	32	32	32	32
Языки разработки проекта	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
Шрифты	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта	Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта
Перенос проекта (upload/download)
Загрузка конфигурации	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса	MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса
Периферия
Периферийные устройства	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер, считыватель штрихкодов	Принтер,считыватель штрихкодов
Размеры и вес
Корпуса панели (Ш x В)		308 мм x 204 мм
Вес
Вес	0.8 кГ	2.2 кГ	2.7 кГ	4.4 кГ

Обзор

Отличная функциональность HMI для требовательных приложений
Широкоформатные TFT дисплеи с размерами по диагонали 4", 7", 9", 12", 15", 19" и 22" (все с цветовой палитрой 16 миллионов цветов)
Встроенная производительность для требовательных приложений с поддержкой архивирования, скриптов, просмотрщика документов PDF/Word/Excel, Internet Explorer, Media Player
Настраиваемые в пределах от 0 до 100% дисплеи с технологией PROFIenergy, управляемые в проекте HMI или в контроллере
Современный промышленный дизайн с возможностями обновления
Вертикальная установка для всех сенсорных панелей
Оптимальный выбор опций: доступны четыре сенсорных и четыре клавишных версии панелей
Сохранение данных в случае сбоя питания на SIMATIC HMI Memory Card
Инновационная концепция сервиса благодаря второй карте SD (автоматическое сохранение данных)
Легкая загрузка проекта по стандартным кабелям (стандартный кабель Ethernet, стандартный кабель USB)
Максимальная производительность с быстрым обновлением экрана
Применимость в тяжелых промышленных условиях благодаря соответствию требованиям расширенных сертификатов, таких как Ex 2/22 и морской сертификат, и алюминиевому корпусу начиная от 7" устройств и больше
Широкий диапазон коммуникационных опций: встроенные интерфейсам PROFIBUS и PROFINET, начиная с 7" и выше с 2-х портовым встроенным свичом PROFINET
Для клавишных панелей светодиоды во всех функциональных клавишах и новый механизм ввода текста подобный вводу текста на мобильных телефонах
Клавиши на клавишных панелях с откликом при нажатии
Все клавиши имеют сервисный цикл жизни в 2 миллиона нажатий
Конфигурирование в программном пакете WinCC TIA Portal

Особенности

Полная поддержка требований концепции Totally Integrated Automation (TIA):
повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
- Может также использоваться для установки в вертикальном положении при ограниченном простарнстве монтажа (все сенсорные панели)
Уменьшение затрат на обслуживание благодаря:
- Небольшое время конфигурирования благодаря эффективному пакету разработки и быстрой загрузке проекта
- Автоматическое резервное копирование на опциональную карту SIMATIC HMI
- Продолжительный жизненный цикл подсветки дисплея
- Не требующий поддержки дизайн
- Сохранение данных в случае сбоя питания
Простое и дружественное для пользователя представление данных процесса благодаря, например, полям ввода/вывода, трендам, гистограммам, текстовым и графическим объектам
Наличие библиотеки готовых графических объектов
Возможность применения во всех регионах земного шара:
- 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
- до 32 интерактивных языков на проект
- зависимые от текущего рабочего языка тексты и графика
Стандартные аппаратные и программные интерфейсы увеличивающие гибкость применения:
- встроенные интерфейсы PROFIBUS и PROFINET (для панелей с дисплеем 7" и более, два порта PROFINET с встроенным коммутатором)
- два слота SD карт для хранения архивов, данных пользователя и автоматического резервного копирования конфигурации
- интерфейс USB для легкой загрузки проекта
- интерфейс USB host для подключения USB flash, клавиатуры, мыши и принтера
- для панелей с дисплеем 7" и больше, наличие интерфейса audio in/out для использования с встроенным проигрывателем
- станадартный формат Windows (CSV) для архивов и рецептов дает возможность обрабатывать эти файлы стандартными программами (например Microsoft Excel)
- возможности модульного расширения опцией SmartServer для коммуникаций между системами SIMATIC HMI, а также для удаленного доступа с одной системы к другой

Область применения

Панели SIMATIC HMI серии Comfort могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации зданий. Они могут использоваться во всех отраслях и приложениях. Они идеально подходят для сложных задач визуализации и благодаря встроенной функциональности могут быть выбраны для любых приложений.

Дизайн

KTP400 Comfort

Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
1 интерфейс PROFINET и 1 интерфейс PROFIBUS
Сенсорный экран и мембранная клавиатура с 4-мя функциональными клавишами

KP400 Comfort

Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
1 интерфейс PROFINET и 1 интерфейс PROFIBUS
Мембранная клавиатура с 8-ю функциональными клавишами и системной клавиатурой

TP700 Comfort

Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Сенсорный экран

KP700 Comfort

Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Мембранная клавиатура с 24 функциональными клавишами и системной клавиатурой

TP900 Comfort

Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Сенсорный экран

KP900 Comfort

Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Мембранная клавиатура с 26 функциональными клавишами и системной клавиатурой

TP1200 Comfort

Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Сенсорный экран

KP1200 Comfort

Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
Мембранная клавиатура с 34 функциональными клавишами и системной клавиатурой

TP1500 Comfort

Широкоформатный TFT дисплей 15.4", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
Сенсорный экран

KP1500 Comfort

Широкоформатный TFT дисплей 15.4", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
Мембранная клавиатура с 36 функциональными клавишами и системной клавиатурой

TP1900 Comfort

Широкоформатный TFT дисплей 18.5", разрешение 1366 x 768, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
Сенсорный экран

TP2200 Comfort

Широкоформатный TFT дисплей 21.5", разрешение 1920 x 1080, цветовая палитра 16 миллионов цветов
1 PROFINET (2 портовый встроенный свич), 1 Ethernet (10/ 100/ 1000 Мбит/с) и 1 интерфейс PROFIBUS
Сенсорный экран

Функции

Вывод и изменение параметров процесса
Функциональные клавиши используемые для прямого вызова функций на клавиатурных панелях и KTP400. До 16 независимых функций может быть сконфигурировано для функциональных клавиш. Функциональные клавиши могут также использоваться на сети PROFIBUS DP или PROFINET как удаленная периферия для быстрой реакции на нажатие.
Отображение процесса:
- Векторная графика (различные объекты состоящие из линий)
- Динамическое изменение положения и видимости объектов
- Вывод до 8 переменных в одном окне трендов; окно трендов с кнопками прокрутки и масштабирования для просмотра истории изменения значений переменных и гибкого выбора диапазона времени вывода в окне; ползунок для определения текущих значений и вывода их в таблице
- Обширная графическая библиотека (SIMATIC HMI Symbol Library)
- Экранные элементы: ползунок, стрелочный индикатор, часы
- Циклические функции обработки
Мультиплексирование перменных
Система сообщений
- Дискретные и аналоговые сообщения (сообщения при достижении пределов)
- Свободно определяемые классы сообщений (например сообщения о состоянии/отказах) для определения вариантов их отображения, а также подтверждения их получения
- Хронология сообщений
- Сконфигурированные экраны сообщений, окно сообщений, и строка сообщений
Архивирование сообщений и значений процесса (на карты SD/multimedia card/USB flash или сетевой диск по сети Ethernet)
- Различные типы архивов: круговой и последовательный
- Сохранение данных в стандартном формате Windows (CSV)
- Просмотр значений процесса в рантайме с использованием окна тренда
- Возможна внешняя обработка архивных данных с использованием стандартных инструментов (MS Excel, MS Access)
Архивирование сообщений и их просмотр
Функции печати (смотри "Рекомендованные принтеры")
Переключение языков
- 32 интерактивных языка, 32 языка на проект включая русский язык
Управление рецептами
- С дополнительным носистелем информации (на карту SD/multimedia card/USB flash)
- Хранение данных рецептов в стандартном формате Windows (CSV)
- Возможность обработки данных рецептур в стандартных инструментах (MS Excel, MS Access)
PG функции STATUS/FORCE VAR для контроллеров SIMATIC S7
Окно диагностики для SIMATIC S7
Возможность выбора текущего экрана в программе контроллера PLC
Вывод на экран документов в формате HTML с использованием MS Internet Explorer
Использование скриптов Visual Basic дает возможность разработки новых функций включая обработку значений тегов (операции сравнения, переходы по условиям и т.д.)
Тексты помощи для графических объектов, сообщений и тегов
Арифметические функции
Контроль достижения предельных значений переменных процесса

Конфигурирование

Для конфигурирования панелей серии Comfort Line нужен программный пакет SIMATIC WinCC Comfort (TIA Portal).

Интеграция

Панели HMI серии Comfort могут быть соединены с:

Контроллерами SIMATIC S7
Контроллерами других фирм
- Allen Bradley DF1, Allen Bradley EtherNet/IP
- Modicon MODBUS RTU, Modicon MODBUS TCP/IP
- Mitsubishi FX, Mitsubishi MC TCP/IP
- Omron Hostlink/Multilink
Возможность работать по нескольким протоколам
протокол http для обмена данными значениями тегов между панелями
Работа по Ethernet (TCP/IP) с компьютерами верхнего уровня и сетевыми принтерами
