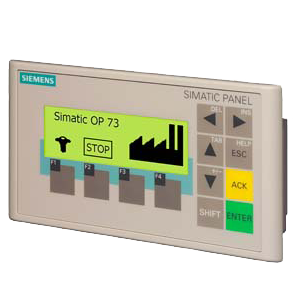

SIPLUS HMI, ПАНЕЛЬ ОПЕРАТОРА OP73 ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6AV6641-0AA11-0AX0. ГРАФИЧЕСКИЙ ЖК-ДИСПЛЕЙ С ДИАГОНАЛЬЮ 3" И ПОДСВЕТКОЙ, MPI-/PROFIBUS-DP ИНТЕРФЕЙС ДО 1,5MB, НАСТРОЙКА В СРЕДЕ WIНЗC FLEXIBLE 2004 COMPACT С СООТВЕТСТВУЮЩИМ HSP И ВЫШЕ; СОДЕРЖИТ ПО С ОТКРЫТЫМ ПРОГРАММНЫМ КОДОМ
| 6AG1641-0AA11-4AX0 | |
| Общая информация | |
| Конфигурация, выполняемая на заказ | Нет |
| Дисплей | |
| Модель дисплея | STN |
| Диагональ экрана | 3 in |
| Число цветов | 2 |
| Тип цвета | Черно-белый |
| Разрешение (пикселей) | |
| ● Горизонтальное разрешение | 160 Pixel |
| ● Вертикальное разрешение | 48 Pixel |
| ● Разрешение (Ш x В в пикселях) | 160 x 48 |
| Фоновая подсветка | |
| ● СНО фоновой подсветки (при 25 ℃) | 100 000 h |
| Элементы управления | |
| Элементы управления | Мембранная клавиатура |
| Клавиатура | |
| ● Мембранная клавиатура | |
| — Свободно подписываемые мембранные клавиши | Нет |
| ● Функциональные клавиши | 4 функциональные клавиши |
| — Число функциональных клавиш со светодиодами | 0 |
| ● Клавиши со светодиодами | Да |
| ● Системные клавиши | Да |
| ● Ввод цифровых/буквенных символов | Да/да |
| — Шестнадцатеричная клавиатура | Да |
| ● Управление несколькими клавишами | Да |
| Сенсорное управление | |
| ● Исполнение в виде сенсорного экрана | Нет |
| Способ присоединения | |
| ● Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов | - / - / - |
| Вид конструкции/монтаж | |
| Монтажное положение | вертикальная установка |
| максимально допустимый угол наклона без принудительной вентиляции | 80° |
| Напряжение питания | |
| Вид напряжения питания | пост. ток |
| Входной ток | |
| Потребление тока (номинальное) | 0,1 A |
| Импульс тока при включении I²t | 0,5 A²·s |
| Процессор | |
| Тип процессора | ARM |
| Запоминающее устройство | |
| Вид запоминающего устройства | Флэш-память |
| подходящее ЗУ для пользовательских данных | 256 kbyte |
| Время | |
| Часы | |
| ● Тип | Программные часы, без буферизации |
| ● Аппаратные часы (часы точного времени) | Нет |
| ● Программные часы | Да |
| ● буферные | Нет |
| ● синхронизируемые | Нет |
| Интерфейсы | |
| Интерфейсы/тип шины | 1 x RS485 (макс. 1,5 Мбит/с) |
| Число интерфейсов RS 485 | 1 |
| ● Макс. скорости передачи данных | 1,5 Mbit/s |
| Протоколы | |
| PROFINET IO | Нет |
| PROFIsafe | Нет |
| PROFIBUS | Да |
| Протоколы (Ethernet) | |
| ● TCP/IP | Нет |
| Другие протоколы | |
| ● MODBUS | Нет |
| ● другие системы шин | Да |
| Степень защиты и класс защиты | |
| Спереди | IP65 |
| IP (спереди) | IP65 |
| IP (сзади) | IP20 |
| Стандарты, допуски, сертификаты | |
| Маркировка CE | Да |
| Допуск КС | Да |
| EAC (ранее ГОСТ-Р) | Да |
| применяется для функций обеспечения безопасности | Нет |
| Применение во взрывоопасной зоне | |
| ● Взрывоопасная зона 2 | Нет |
| ● Взрывоопасная зона 22 | Нет |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● мин. | 0 °C |
| ● макс. | 50 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● мин. | -20 °C |
| ● макс. | 60 °C |
| Относительная влажность воздуха | |
| ● Эксплуатация, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (без ввода в эксплуатацию при конденсации) |
| Расширенные условия окружающей среды | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) |
| ● относительно температуры окружающей среды, давления воздуха, высоты установки | |
| Относительная влажность воздуха | |
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (без ввода в эксплуатацию при конденсации) |
| Устойчивость | |
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! |
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4, включая солевой туман. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! |
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! |
| Операционные системы | |
| Операционная система | LINUX |
| Проектирование | |
| Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да |
| Отображение значений технологических параметров (вывод) | Да |
| Можно задать значения технологических параметров (ввод) | Да |
| Управление рецептурами | Нет |
| Программное обеспечение для проектирования | |
| ● Инструмент для проектирования | WinCC flexible Compact не ниже версии 2004 SP 1; HSP OP 73 (заказывается отдельно) |
| ● 2. пакет для проектирования | WinCC flexible Compact |
| — Версия | Версия 2004 SP 1; HSP OP 73 |
| — Инструмент для проектирования | WinCC flexible |
| — Вид | Compact |
| Языки | |
| Языки онлайн | |
| ● Число языков онлайн/языков исполнения | 5 |
| Языки проекта | |
| ● Языки проекта | 32 |
| Функции WinCC (TIA Portal) | |
| Библиотеки | Да |
| Программа планирования задач | Да |
| Вспомогательная система | Да |
| ● Число символов в информационном тексте | 320 |
| ● Число подсказок ToolTips | 0 |
| Система оповещения | |
| ● Число классов сообщений | 32 |
| ● Число сообщений | 500 |
| ● Битовые сообщения | Да |
| — Число битовых сообщений | 500 |
| ● Аналоговые сообщения | Да |
| — Число аналоговых сообщений | 0 |
| ● Сообщения ЦП | Нет |
| ● Системные сообщения HMI | Да |
| ● Системные сообщения ПЛК | Да |
| ● Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Нет |
| ● Длина сообщения | 80 |
| ● Число значений технологических параметров на одно сообщение | 8 |
| ● Группы квитирования | |
| — Число групп квитирования | Да |
| ● Индикатор сообщений | Нет |
| ● звуковой сигнал обратной связи | Нет |
| ● Первое/последнее значение | Да |
| Переменные | |
| ● Число переменных на устройство | 1 000 |
| ● Число переменных на одно изображение | 20 |
| ● Предельные значения | Да |
| ● Мультиплексы | Да |
| ● Структуры | Нет |
| Изображения | |
| ● Число проектируемых изображений | 500 |
| ● Шаблоны | Да |
| ● Проектируемый начальный экран | Да |
| ● Выбор изображений посредством ПЛК | Да |
| ● Передача номеров изображений посредством ПЛК | Да |
| Графические объекты | |
| ● Текстовые объекты | 1000 текстовых элементов |
| ● Полей ввода-вывода на изображение | 20 |
| ● Указатель изображений | Нет |
| ● Возврат | Да |
| ● Графические объекты | Растровые изображения, иконки, иконка (на весь экран) |
| — Иконки | 1 |
| — Иконка (на весь экран) | 1 |
| Комплексные графические объекты | |
| ● Состояние/управление | невозможно |
| ● Динамические объекты | Строка |
| ● Число строк на изображение | 5 |
| ● Линии предельных значений | Да |
| Атрибуты для динамических объектов | |
| ● Изменение цвета | Нет |
| ● Перемещение X/Y | Нет |
| ● Затемнение | Да |
| ● Угол поворота | Нет |
| Списки | |
| ● Число текстовых списков на проект | 150 |
| ● Число графических списков на проект | 0 |
| Безопасность | |
| ● Число групп пользователей | 50 |
| ● Число полномочий пользователей | 32 |
| ● Экспорт/импорт паролей | Да |
| Передача данных (загрузка с носителя/на носитель) | |
| ● Передача данных проектирования | MPI/PROFIBUS DP, последовательная связь, автоматическое определение передачи данных |
| Интерфейс с технологическим оборудованием | |
| ● Соединение для управления | Информацию о S7-200, S7- 300/400, Win AC см. в главе "Системные соединения" |
| ● S7-200 | Да |
| — PPI (двухточечное соединение) | Да |
| — Сеть PPI | Да |
| — MPI | Да |
| — PROFIBUS DP | Да |
| ● S7-300/400 | Да |
| — MPI | Да |
| — PROFIBUS DP | Да |
| — PROFINET | Нет |
| ● S5 | Нет |
| — последовательный | Нет |
| — PROFIBUS DP | Нет |
| ● TI 505 | Нет |
| ● Allen Bradley (DF1) | Нет |
| ● Allen Bradley (DF485) | Нет |
| ● Mitsubishi (FX) | Нет |
| ● Mitsubishi (MP4) | Нет |
| ● Telemecanique (ADJUST) | Нет |
| ● Telemecanique (Uni-Telway) | Нет |
| ● OMRON (Host Link) | Нет |
| ● Modicon (Modbus RTU) | Нет |
| ● GE-Fanuc (SNP) | Нет |
| Функции | |
| ● Повтор нажатия клавиши | Да |
| ● Порядок табуляции | Да |
| ● Вычислительная функция | Да |
| ● Анимация | Нет |
| ● Редактор дерева меню | Нет |
| ● Переключение единиц измерения | Нет |
| Специальные инструменты/средства проектирования | |
| ● Очистка экрана | Нет |
| ● Сенсорная калибровка | Нет |
| ● Резервирование/восстановление вручную | Да |
| ● Моделирование | Нет |
| ● Переключение устройств | Да |
| ● Функция передачи данных Delta-Transfer | Нет |
| ● Функция контроля аккумуляторной батареи и ОЗ | Нет |
| ● Trace (архив операций) | Нет |
| Возможность расширения/открытость | |
| ● Программа Open Platform | Нет |
| Периферийные устройства/опции | |
| Возможность загрузки дополнительных программных компонентов | Да |
| Размеры | |
| Ширина лицевой панели корпуса | 154 mm |
| Высота лицевой панели корпуса | 84 mm |
| Монтажная глубина | 28,5 mm |
| Массы | |
| Масса (без упаковки) | 0,25 kg |
| Прочее | |
| бесплатная горячая линия | Да |
| Гарантийный срок | 1 y |
|
SIPLUS OP 73 |
|
|
Заказной номер |
6AG1641-0AA11-4AX0 |
|
Заказной номер базовой панели |
6AV6641-0AA11-0AX0 |
|
Диапазон рабочих температур |
0 … +50 °C; допускается появление конденсата |
|
Защитное покрытие |
Защитное покрытие печатных плат и электронных компонентов |
|
Технические данные |
Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации
|
|
Условия эксплуатации |
|
|
Относительная влажность |
5 ... 100 %, допускается появление конденсата |
|
Биологически активные вещества |
По EN 60721-3-3, класс 3B2: плесень, споры грибка |
|
Химически активные вещества |
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2) |
|
Механически активные вещества |
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2) |
|
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур) |
1080...795 гПа (-1000 … +2000 м) 795...658 гПа (+2000 ... +3500 м) 658…540 гПа (+3500 … +5000 м) |
1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
Панель оператора OP 73 ориентирована на решение задач человеко-машинного интерфейса на уровне производственных машин и установок. Она может применяться во всех секторах промышленного производства.
Наличие руководства по миграции с наиболее важными отличиями от OP3 и ProTool.
Для конфигурирования панели используется программное обеспечение SIMATIC WinCC flexible модификаций Micro, Compact, Standard или Advanced (смотри раздел SIMATIC HMI).
Интеграция
Панель оператора OP 73 может использоваться с:
