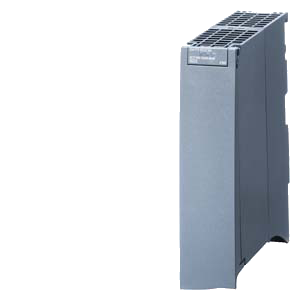

SIPLUS CM PtP RS232

Изделие: 6AG1540-1AD00-7AA0

Краткое описание:

SIPLUS S7-1500 CM PTP RS232 BA -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7540-1AD00-0AA0 . COMMUNICATION MODUL FOR SERIAL CONNECTION RS232, FREEPORT, 3964(R), USS, 19200 KBIT/S, 9-PIN SUB-D CONNECTOR

Производитель: SIEMENS
Вес: 0.5 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6AG1 540-1AD00-7AA0 CM PtP RS232 BA	6AG1 541-1AD00-7AB0 CM PtP RS232 HF	6AG1 540-1AB00-7AA0 CM PtP RS422/485 BA	6AG1 541-1AB00-7AB0 CM PtP RS422/485 HF
Общие сведения
Функции:
данные идентификации и обслуживания I&M	Есть; I&M 0	Есть; I&M 0	Есть; I&M 0	Есть; I&M 0
Варианты установки
Установка на профильную шину S7-1500	Есть	Есть	Есть	Есть
Напряжение питания
Питание	Через внутреннюю шину	Через внутреннюю шину	Через внутреннюю шину	Через внутреннюю шину
Входной ток
Номинальный ток, потребляемый от внутренней шины	35 мА	35 мА	33 мА	33 мА
Мощность
Мощность, потребляемая от внутренней шины	0.65 Вт	0.65 Вт	0.65 Вт	0.65 Вт
Потери мощности
Типовое значение	0.6 Вт	0.6 Вт	0.6 Вт	0.6 Вт
Интерфейсы
1-й интерфейс:
тип интерфейса:
RS 232	Есть	Есть
RS 422			Есть	Есть
RS 485			Есть	Есть
Типы интерфейсов
RS 232:
скорость обмена данными, не более	19.2 кбит/с	115.2 кбит/с
длина кабеля, не более	15 м	15 м
дополнительные сигналы RS-232	RTS, CTS, DTR, DSR, RI, DCD	RTS, CTS, DTR, DSR, RI, DCD
RS 485:
скорость обмена данными, не более			19.2 кбит/с	115.2 кбит/с
длина кабеля, не более			1 200 м	1 200 м
RS 422:
скорость обмена данными, не более			19.2 кбит/с	115.2 кбит/с
длина кабеля, не более			1 200 м	1 200 м
4-проводное дуплексное соединение			Есть	Есть
4-проводное многоточечное соединение			Нет	Нет
Протоколы
Встроенные протоколы:
свободно конфигурируемый порт:
длина телеграммы, не более	1 кбайт	4 кбайт	1 кбайт	4 кбайт
количество битов на символ	7 или 8	7 или 8	7 или 8	7 или 8
количество стоповых битов	1 или 2	1 или 2	1 или 2	1 или 2
контроль	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой
3964 (R):
длина телеграммы, не более	1 кбайт	4 кбайт	1 кбайт	4 кбайт
количество битов на символ	7 или 8	7 или 8	7 или 8	7 или 8
количество стоповых битов	1 или 2	1 или 2	1 или 2	1 или 2
контроль	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой	Нет, по четности, по нечетности, всегда 1, всегда 0, любой
ведущее устройство Modbus RTU:
адресное пространство		1 ... 247, расширение 1 ... 65535		1 ... 247, расширение 1 ... 65535
количество ведомых устройств, не более		1		32
ведомое устройство MODBUS RTU:
адресное пространство		1 ... 247, расширение 1 ... 65535		1 ... 247, расширение 1 ... 65535
Буфер сообщений:
емкость буфера	2 кбайт	8 кбайт	2 кбайт	8 кбайт
количество сохраняемых сообщений	255	255	255	255
Состояния/ прерывания/ диагностика
Аварийные сообщения:
диагностические сообщения	Есть	Есть	Есть	Есть
аппаратные прерывания	Нет	Нет	Нет	Нет
Диагностические сообщения:
диагностика	Есть	Есть	Есть	Есть
мониторинг обрыва цепи	Есть	Есть	Есть	Есть
Диагностические светодиоды индикации:
нормальной работы RUN	Есть; зеленый светодиод	Есть; зеленый светодиод	Есть; зеленый светодиод	Есть; зеленый светодиод
приема данных RxD	Есть; желтый светодиод	Есть; желтый светодиод	Есть; желтый светодиод	Есть; желтый светодиод
передачи данных TxD	Есть; желтый светодиод	Есть; желтый светодиод	Есть; желтый светодиод	Есть; желтый светодиод
Гальваническое разделение цепей
Между внутренней шиной и интерфейсом	Есть	Есть	Есть	Есть
Условия эксплуатации, транспортировки и хранения
Диапазон рабочих температур:
горизонтальная установка, нижняя граница	-40 °C	-40 °C	-40 °C	-40 °C
горизонтальная установка, верхняя граница	70 °C	70 °C	70 °C	70 °C
вертикальная установка, нижняя граница	-40 °C	-40 °C	-40 °C	-40 °C
вертикальная установка, верхняя граница	40 °C	40 °C	40 °C	40 °C
Диапазон температур хранения и транспортировки:
нижняя граница	-40 °C	-40 °C	-40 °C	-40 °C
верхняя граница	70 °C	70 °C	70 °C	70 °C
Дополнительные условия:
относительная влажность:
с появлением конденсата и льда, испытания по стандарту IEC 60068-2-38	100 %	100 %	100 %	100 %
стойкость к воздействию:
биологически активных веществ	Есть	Есть	Есть	Есть
химически активных веществ	Есть	Есть	Есть	Есть
механически активных веществ	Есть	Есть	Есть	Есть
Работа в системах распределенного ввода-вывода
Под управлением SIMATIC S7-300	Есть	Есть	Есть	Есть
Под управлением SIMATIC S7-400	Есть	Есть	Есть	Есть
Под управлением SIMATIC S7-1500	Есть	Есть	Есть	Есть
Под управлением стандартного контроллера PROFINET IO	Есть	Есть	Есть	Есть
Поддержка функций быстрого запуска	Есть	Есть	Есть	Есть
Габариты
Ширина	35 мм	35 мм	35 мм	35 мм
Высота	147 мм	147 мм	147 мм	147 мм
Глубина	127 мм	127 мм	127 мм	127 мм
Масса
Приблизительно	0.22 кг	0.22 кг	0.22 кг	0.22 кг

	6ES7902-1AB00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 5M
	6ES7902-1AC00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M
	6ES7902-1AD00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 15M
	6ES7902-3AB00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 5M
	6ES7902-3AC00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M
	6ES7902-3AG00-0AA0 SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 50M

Обзор

Модули для обмена данными через последовательные интерфейсы различных типов, масштабируемые по набору поддерживаемых протоколов и производительности.
4 версии модулей с различными характеристиками:
- RS 232C, до 19.2 кбит/с.
- RS 232C, до 115.2 кбит/с.
- RS 422/RS 485, до 19.2 кбит/с.
- RS 422/RS 485, до 115.2 кбит/с
Поддерживаемые протоколы:
- Свободно программируемый порт с настраиваемым пользователем форматом телеграмм для универсальных применений.
- 3964(R).
- Ведущее устройство Modbus RTU.
- Ведомое устройство Modbus RTU.
- USS с поддержкой на уровне инструкций.

Замечание:

Продукты семейства SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенная далее информация содержит сведения о стандартных промышленных продуктах, дополненные данными о продуктах семейства SIPLUS extreme.

Область применения

Коммуникационные модули для установки соединений с внешними партнерами по связи через последовательные каналы связи. Гибкая адаптация к требованиям решаемых задач за счет соответствующей настройки широкого набора параметров.
В режиме ведущего устройства Modbus RTU один модуль способен обслуживать до 30 ведомых устройств Modbus RTU.

Состав модулей:

CM PtP RS232 BA;
коммуникационный модуль с встроенным интерфейсом RS232, поддержкой протоколов свободно программируемого порта, 3964(R) и USS; встроенным 9-полюсным штекером соединителя D-типа, скоростью обмена данными до 19.2 Кбит/с, длиной телеграммы до 1 Кбайт и буфером приемника емкостью 2 Кбайт.
CM PtP RS232 HF;
коммуникационный модуль с встроенным интерфейсом RS232, поддержкой протоколов свободно программируемого порта, 3964(R), USS и Modbus RTU; встроенным 9-полюсным штекером соединителя D-типа, скоростью обмена данными до 115.2 Кбит/с, длиной телеграммы до 4 Кбайт и буфером приемника емкостью 8 Кбайт.
CM PtP RS422/485 BA;
коммуникационный модуль с встроенным интерфейсом RS422 и RS485, поддержкой протоколов свободно программируемого порта, 3964(R) и USS; встроенным 15-полюсным гнездом соединителя D-типа, скоростью обмена данными до 19.2 Кбит/с, длиной телеграммы до 1 Кбайт и буфером приемника емкостью 2 Кбайт
CM PtP RS422/485 HF;
коммуникационный модуль с встроенным интерфейсом RS422 и RS485, поддержкой протоколов свободно программируемого порта, 3964(R), USS и Modbus RTU; встроенным 15-полюсным гнездом соединителя D-типа, скоростью обмена данными до 115.2 Кбит/с, длиной телеграммы до 4 Кбайт и буфером приемника емкостью 8 Кбайт.

Дизайн

Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
Подключение соединительного кабеля через встроенный соединитель D-типа.
Размещение соединителя за защитной крышкой.

Комплект поставки:

Коммуникационный модуль.
U-образный шинный соединитель.
Защитная дверца.

Функции

Однородный набор диагностических светодиодов индикации:
- нормальной работы с помощью зеленого светодиода RUN или наличия ошибок в работе с помощью красного светодиода ERROR;
- процессов приема и передачи данных.
Поддерживаемые протоколы:
- свободно программируемого порта: с определяемым пользователем форматом телеграмм;
- 3964(R);
- ведущего устройства Modbus RTU;
- ведомого устройства RTU;
- USS с поддержкой на уровне инструкций.
Свойства интерфейсов:
- RS 232 с поддержкой дополнительных сигналов;
- RS 422 для обмена данными в дуплексном режиме;
- RS 485 for half-duplex and multi-point connections
- скорость обмена данными от 300 до 115 200 бит/с;
- подключение кабеля через встроенный соединитель D-типа.
Однородный набор функций для SIMATIC S7-1500 и ET 200MP:
- функции идентификации и обслуживания I&M0;
- обновление встроенного программного обеспечения;
- однозначная маркировка на фронтальной панели модуля.
